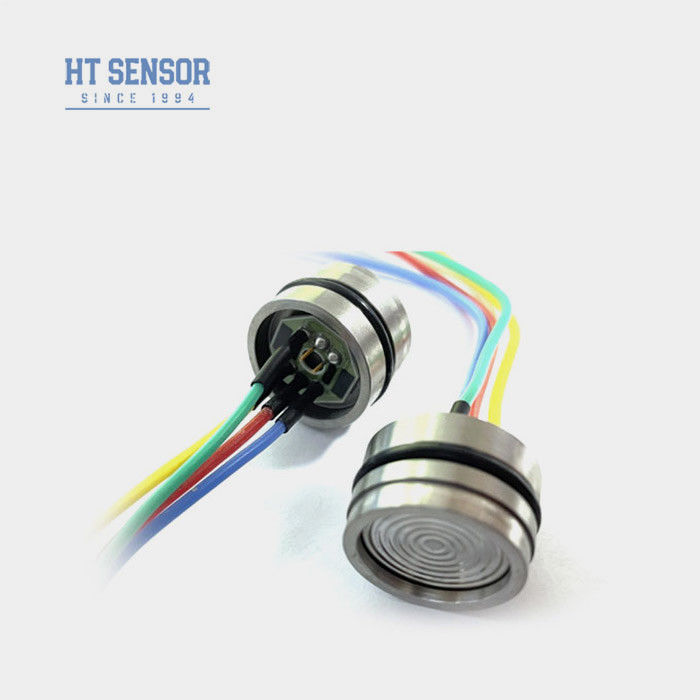

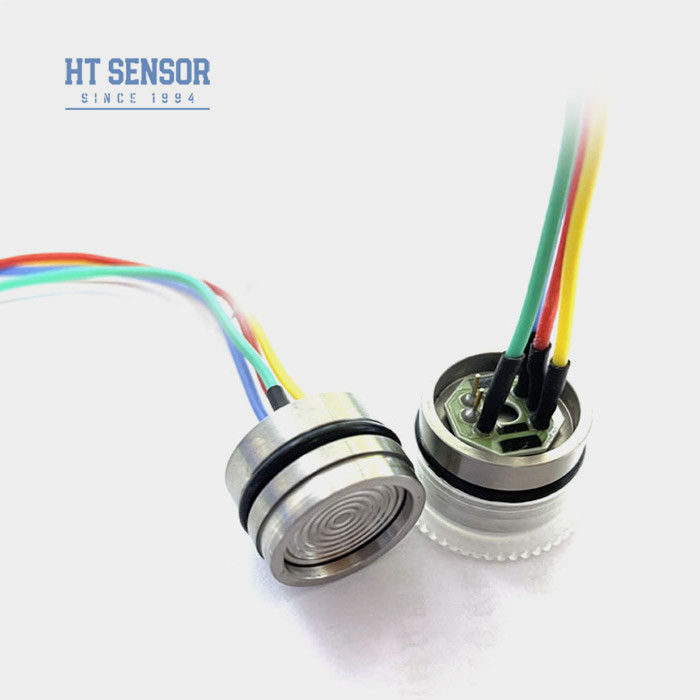

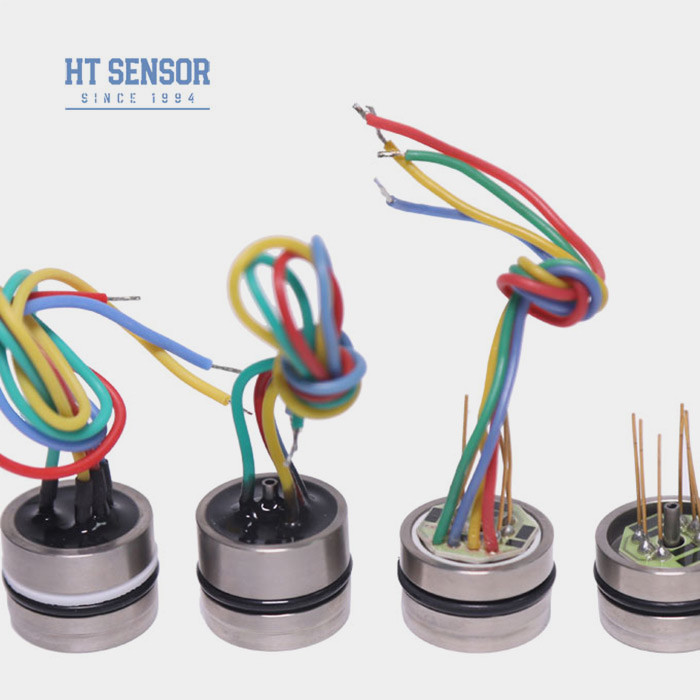

19 มม กว้าง ซิลิคอน Diaphragm เซนเซอร์ 316L เซนเซอร์แรงดัน Piezoresistive
Product Details
| วัสดุ: | 316L | ช่วงต่ำสุด: | 10kpa |
|---|---|---|---|
| ช่วงสูงสุด: | 100mpa | จัดหา: | น้อยกว่า 2mA |
| เอาท์พุต: | สัญญาณเอ็มวี | เลือกได้: | สายซิลิโคนสี่สี |
| แบบอย่าง: | HT19 | สูง: | 12 มม. |
| เน้น |
เครื่องตรวจจับความดันซิลิคอน แดอฟรากัมขนาด 19 มม,เครื่องตรวจจับความดันซิลิคอน แดอฟรากัม 316L,316L เครื่องตรวจจับความดันแบบต้านทานแรงกด |
||
Product Description
HT19 19mm กว้าง 316L วัสดุ Mv สัญญาณออกกระจายเซลล์เซ็นเซอร์ความดันซิลิคอน
HT19 พีเซอเรสติสติฟซิลิคอนเครื่องตรวจจับความดัน
การนําเสนอเซ็นเซอร์ความดันซิลิคอน 15 มิลลิเมตร
HT19 เครื่องตรวจสอบความดันซิลิคอนแบบปิเซอเรสติฟิค ส่วนประกอบหลักคือ ธาตุตรวจสอบซิลิคอนที่มีการสะท้อนกระจายสูงแพคเกจการตรวจจับใช้น้ํามันซิลิโคนเพื่อโอนความดันจาก 316L ธารผ่าเหล็กไร้ขัดเหล็กไปยังองค์ประกอบการตรวจจับ. วิธีการผล piezoresistive ของซิลิคอนกระจายได้ถูกใช้ในการวัดก๊าซและความดันของเหลวและราคาถูกกว่าชนิดอื่นๆ.
ลักษณะสินค้าของเซ็นเซอร์ความดันซิลิคอน 15 มิลลิเมตร:
- ระยะการวัดที่กว้าง: 0 ~ 10KPa ~ 100Mpa
- อุปกรณ์ตรวจจับซิลิคอนพีเซอเรสติฟ
- Full316LSS, Full Titanium หรือ Hastelloy แดแอฟราแกม
- การติดตั้ง O-ring
- ความแม่นยําและความมั่นคงสูง
การใช้งานของเซ็นเซอร์ความดันซิลิคอน 15 มิลลิเมตร
- ความดันการวัดของก๊าซและของของเหลว
- การประมวลผลปิโตรเลียม
- การประปาและอุปกรณ์อุ่นของเมือง
- ระบบควบคุมกระบวนการ
- การตรวจสอบการบินและการเดินเรือ
- ความดันทางไฮดรอลิก
ประสิทธิภาพไฟฟ้าของเซ็นเซอร์ความดันซิลิคอน 15 มิลลิเมตร:
- จําหน่าย:1.5mADC
- อุปทานการเข้า:3KΩ~6KΩ
- อุปสรรคการออก:2.5KΩ~6KΩ
- ความต้านทานการปิด: ≥100MΩ/50VDC
- ความแรงกดกัน: 500VAC ระหว่างบ้านและการเชื่อมต่อไฟฟ้าจะไม่ทําให้เกิดความเสียหาย
- สะสมปานกลาง: น้ําเหลว, ก๊าซที่สอดคล้องกับเหล็กไร้ขัด 316L
คุณสมบัติการทํางานของเซลซิคอนเซนเซอร์ความดัน
| ปริมาตร |
ระยะ: 0 ~ 10KPa, 20KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| แบบปกติ | แม็กซ์ | หน่วย | ||
| ความดัน ความไม่เป็นเส้น |
± 015 |
± 03 | % F.S | |
| ความดันซ้ําและ Hysteresis | 0.02 | 0.05 | % F.S | |
| การออกที่ศูนย์ | 0±1 | 0±2 | mV | |
| ผลิตสเปน | ≤20KPa | 50±10 | 50±30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100±30 | mV | |
| ความผิดพลาดอุณหภูมิ 0 | ≤20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S | |
| ความผิดพลาดในระยะเวลาของอุณหภูมิ | ≤20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S | |
| ความดันการพิสูจน์ | 3X ระยะที่ระบุหรือ 120MPa ตามที่น้อยกว่า | ------- | ||
| ระยะอุณหภูมิการทํางาน | -20~80 | °C | ||
| ระยะอุณหภูมิที่ได้รับการชําระค่าตอบแทน | 0 ~ 70, 0 ~ 50 ((ระยะ ≤ 20KPa) | °C | ||
| ระยะอุณหภูมิในการเก็บรักษา | -40 ~ 125 | °C | ||
หมายเหตุ: ปารามิเตอร์ด้านบนในสภาพ: การให้บริการ: 1.5mA อุณหภูมิ: 25°C
ขนาด
| ทิปการสั่งซื้อ |
1. ให้ความสนใจในการเข้ากันระหว่างขนาดแกนและบ้านส่งสัญญาณระหว่างการประกอบเพื่อบรรลุความแน่นของอากาศที่ต้องการ
2ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระเงิน
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องความดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
