10VDC แซลล์เซลล์ความดันซิลิคอนของเหลว มินิ Thread แซลล์ความดันระดับถังน้ํา
Product Details
| หมายเลขรุ่น: | HT30V | ประเภทเธรด: | ปรับแต่ง |
|---|---|---|---|
| ประเภทสายไฟ: | สี่สาย | สื่อการวัด: | ก๊าซและของเหลว |
| ปรับแต่ง: | ปรับแต่ง | พลัง: | 5VDC 10VDC |
| ข้อมูลจำเพาะ: | สาย G1/4 G1/8 1/4NPT ฯลฯ | ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก |
| วัสดุ: | สแตนเลส | การปรับแต่ง: | มีอยู่ |
| เน้น |
เครื่องตรวจจับความดันซิลิคอนเหลว 10VDC,เครื่องตรวจความดันซิลิคอนเหลว มินิไทร์,เครื่องตรวจจับความดันระดับถังน้ํา 10VDC |
||
Product Description

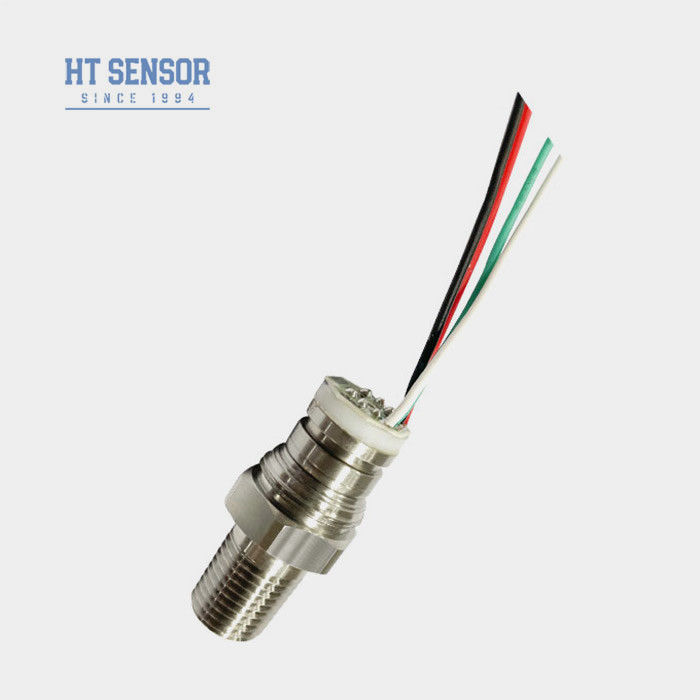

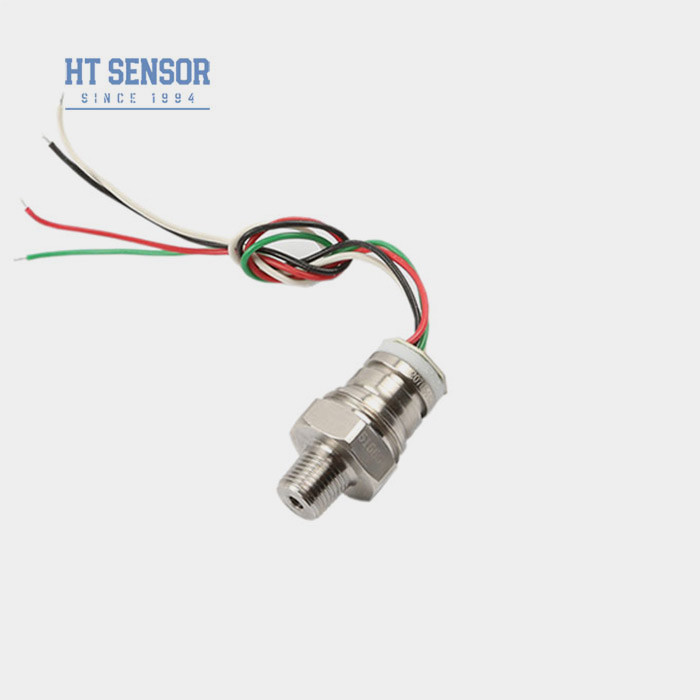

HT30V 10VDC ไฟฟิตมินิ threading ซิลิคอนเหลวเซ็นเซอร์ความดัน
HT30V พีเซอเรสติสติฟซิลิคอนเครื่องตรวจจับความดัน
การนําเสนอเซ็นเซอร์ความดันซิลิคอนเส้น:
HT30V ใช้ธาตุซิลิคอนแพร่ระบายที่มั่นคงสูง ทําให้มันเป็นเซ็นเซอร์ความดันซิลิคอนที่เชื่อถือได้ โดยใช้แผ่นฉากแยกและน้ํามันซิลิคอนเซนเซอร์จะวัดความดันของของเหลวและก๊าซอย่างแม่นยําการใช้งานที่กว้างขวางในเครื่องปรับอากาศและระบบทําความเย็น ทําให้มันเป็นทรัพย์สินที่มีค่าในอุตสาหกรรมต่างๆ
ลักษณะสินค้าของเซ็นเซอร์ความดันซิลิคอนเส้น:
- ใช้วงจรแผ่นหนาสําหรับการชดเชยอุณหภูมิและการสับเปลี่ยนศูนย์การแก้ไข
- ความน่าเชื่อถือสูงและความมั่นคงที่ดี.
- พลังงานไฟฟ้าความดันคงที่, การออกแบบมาตรฐาน
- เหมาะสําหรับการวัดความดันของก๊าซและของของเหลวที่ไม่เกรี้ยวด้วย 316Lความเหมาะสมของสแตนเลส
- ใช้ในระบบควบคุมกระบวนการเพื่อติดตามและควบคุมความดัน
- ใช้ทั่วไปในระบบเย็นและเครื่องปั่นอากาศสําหรับความดัน การวัด
- พลังงานไฟฟ้า: ≤10VDC
- ความดันออกแบบปกติ: 50% ของค่าเข้า (ปกติ)
- อัมพาตทางเข้า:4KΩ~20KΩ
- อุปทานการออก:2.5KΩ~6KΩ
- การเชื่อมต่อไฟฟ้า: สายไฟฟ้าอุณหภูมิสูง 100 มิลลิเมตร สายสายริบอน
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอนเส้น: | ||||||
| ระยะการวัด | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS | |||||
| แบบ | แม็กซ์ | หน่วย | ||||
| ความไม่เชิงเส้น | ± 015 | ± 03 | % F.S | |||
| ความซ้ํา | 0.05 | 0.1 | % F.S | |||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | |||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | |||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100 ± 1 | 100±2 | mV | |||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 25 | % F.S | ||
| ≥35kPa | ± 08 | ± 15 | % F.S | |||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 08 | ± 15 | % F.S | |||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| อุณหภูมิการทํางาน | -20~80 | oC | ||||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | ||||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | |||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | |||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | ||||
| วัสดุของแผ่นฉาก | 316L | |||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | |||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | |||||
| โชค | 100 กรัม 11 มม. | |||||
| เวลาตอบสนอง | ≤ 1 ms | |||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | |||||
| ระบบเติม | น้ํามันซิลิคอน | |||||
| น้ําหนัก | ~ 63 กรัม | |||||
| ปริมาตรจะถูกทดสอบในสภาพต่อไปนี้: 10V @ 25oC | ||||||
| การก่อสร้าง | |
| ขนาด | |
| หมายเหตุ: ขนาดเส้นของเซ็นเซอร์ความดันสามารถปรับแต่ง | |
| การเชื่อมต่อไฟฟ้าและการชดเชย |
|
|
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
1สําหรับเซ็นเซอร์ Threaded, กรุณาแน่ใจว่ายืนยันที่ต้องการอินเตอร์เฟซ thread, อินเตอร์เฟสด้านบน, อินเตอร์เฟสด้านล่างหรือความต้องการการปั่นเพื่อให้แผนภูมิขนาดลวดลาย
2หากสื่อที่ทดสอบไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ต้องให้คําแนะนําพิเศษเมื่อทําการสั่งซื้อ
3. หลีกเลี่ยงการใช้มือหรือวัตถุคมบนเซ็นเซอร์ กะบังลม เพื่อหลีกเลี่ยงการบิดของ กะบังลม หรือเจาะและความเสียหายของแกน
4. ปิดประตูความดันของแกนเมตรให้เปิดให้กับบรรยากาศ เพื่อป้องกันน้ํา, คันน้ําหรือสื่อที่กัดรัง จากการเข้าห้องความดันลบของแกนเมตร
5. หาก Pin เปลี่ยนแปลง, ดูตราบนสายแกนจริง
