ธาตุเซ็นเซอร์ความดันซิลิคอนสแตนเลส
Product Details
| หมายเลขรุ่น: | HT30 | ประเภทเธรด: | G1/4 G1/8 และอื่นๆ |
|---|---|---|---|
| ประเภทสายไฟ: | สตางค์โควาร์ทองคํา หรือสายอุณหภูมิสูง 100 มิลลิเมตร | สื่อการวัด: | ก๊าซและของเหลว |
| ความมั่นคง: | ±0.1%FS/ปี | พิสัย: | 0~10kpa- 40Mpa |
| กะบังลม: | 316ล | พาวเวอร์ซัพพลาย: | 1.5mA |
| ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก | วัสดุ: | สแตนเลส |
| การปรับแต่ง: | มีอยู่ | คำขอที่กำหนดเอง | การรับประกัน: | 2 ปี |
| เน้น |
เครื่องตรวจจับความดันซิลิคอนสแตนเลส,ธาตุเซ็นเซอร์ความดันซิลิคอน,เครื่องส่งแรงดันแบบซิลิคอน พีเซอเรสติสติฟ |
||
Product Description

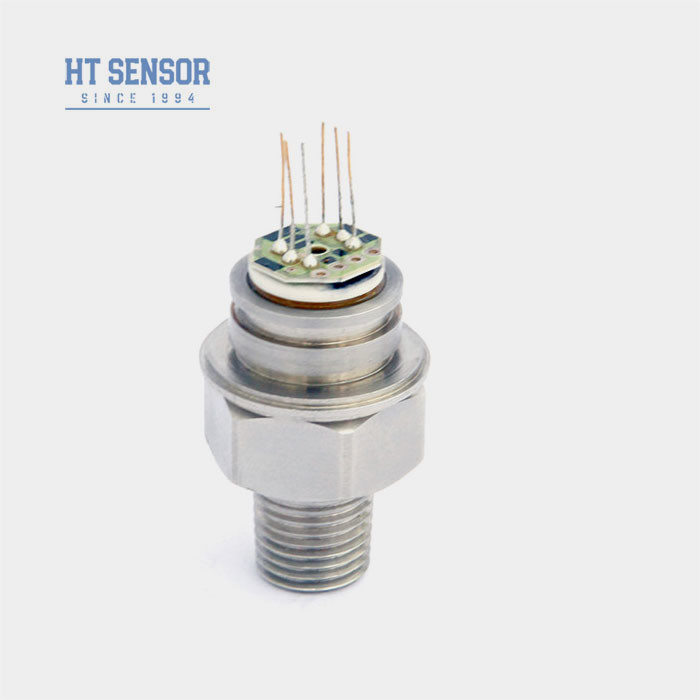

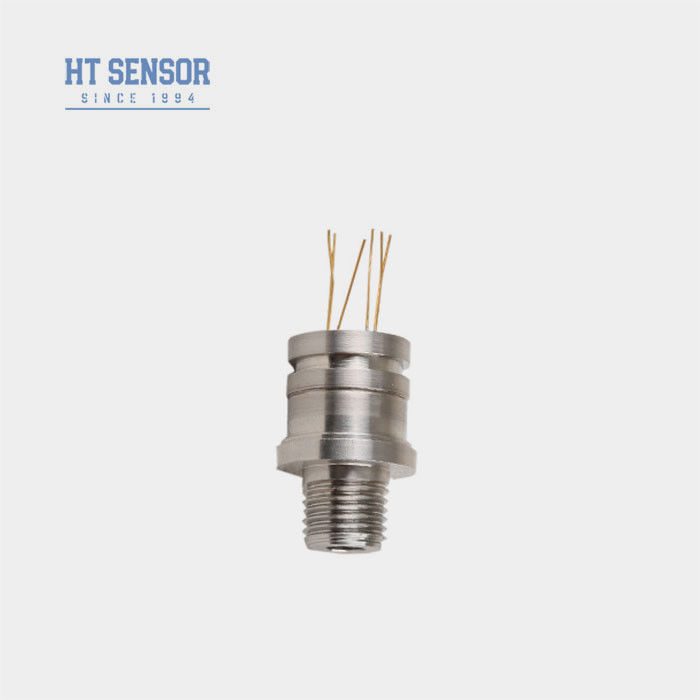

HT30 เครื่องตรวจสอบความดันจากสแตนเลส ธาตุเซลซิคอนเซนเซอร์ความดันสําหรับเครื่องส่งความดัน
HT30 ซิลิคอน ไพเซอเรสิสติฟ์เซนเซอร์ความดัน
การนําเสนอเซ็นเซอร์ความดันซิลิคอน
HT30 เซนเซอร์แรงกดดันซิลิคอน Piezoresistive เป็นซิลิคอนกระจายที่มั่นคงสูงมันใช้ผล piezoresistive ของซิลิคอนกระจายเพื่อวัดความดันของของเหลวและก๊าซและมันไม่ได้ใช้ O-ring seal ทําให้มันเหมาะสําหรับหลายชนิดของการใช้งาน
ลักษณะสินค้าของเซ็นเซอร์ความดันซิลิคอน:
1การใช้เทคโนโลยีที่ทันสมัยและ 316L โฮสติกสแตนเลสวัสดุ เช่น ไทเทเนียมและฮาสเทลโลย สําหรับแผ่นแผ่น
2การใช้วงจรผนังหนาเพื่อการชดเชยอุณหภูมิและจุดศูนย์การแก้ไข.
3.อินเตอร์เฟซหลายเส้นใยให้เลือก
4.Welded ในชิ้นเดียว, ขนาดคอมแพคต์, และความน่าเชื่อถือสูง
การใช้งานของเซ็นเซอร์ความดันซิลิคอน:1.ใช้ในสถานที่กระบวนการอุตสาหกรรมต่างๆ รวมถึงปิโตรเลียม, เคมี, โลหะ, พลังงานและไฮดรอโลจี.
2.ใช้ในอุตสาหกรรมการเรือและการบิน
3เหมาะสําหรับระบบควบคุมแบบไฮดรอลิกและแบบปนูเมติก
4.ใช้ในการใช้งานควบคุมกระบวนการ
ประสิทธิภาพไฟฟ้าของเซ็นเซอร์ความดันซิลิคอน:1.ไฟฟ้า: ≤2mA DC (ปกติ 1.5mA DC)
2.อุปสรรคการเข้า:2.5KΩ~6KΩ
3.อุปสรรคการออก:2.5KΩ~6KΩ
4การเชื่อมต่อไฟฟ้า: ปิ้นโควาร์ทองคํา หรือสายอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอน: | |||||
| ระยะการวัด | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความไม่เชิงเส้น | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | ||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100 ± 10 | 100±30 | mV | ||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||||
| ระบบเติม | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ~ 63 กรัม | ||||
| ปริมาตรจะถูกทดสอบในสภาพต่อไปนี้: 1.5mA @ 25°C | |||||
| การก่อสร้าง | |
| ขนาด |
|
| การเชื่อมต่อไฟฟ้าและการชดเชย |
|
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
ความแน่นต่ออากาศที่จําเป็น
2ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระเงิน
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องความดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
| คําถามและคําตอบ |
.4.Q: ระยะเวลาในการจัดส่งทั่วไปคืออะไร?
A: 5 ~ 8 วันทํางานสําหรับรุ่นมาตรฐาน ผลิตภัณฑ์ที่กําหนดเองอาจแตกต่างกัน
.6.Q: การรับประกันสินค้าของคุณคืออะไร? และบริการหลังการขาย?
A: เวลารับประกันของเราคือ 24 เดือนหลังจากการจัดส่ง และบริการหลังการขายของเราจะตอบคําถามของคุณใน 24 ชั่วโมง คําสั่งทางไกลโดยเครือข่าย PC มีอยู่เสมอ
