| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | HT26V |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่นหมายเลข: | HT26V | ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก |
|---|---|---|---|
| ระยะทาง: | 0-10kpa~60mpa | วัสดุ: | สแตนเลส 316L |
| ประเภทสายไฟ: | ธนาคารสี่สายหรือกระดาษ | สื่อการวัด: | อากาศและของเหลว |
| พลัง: | ความแรง 5-10VDC | ผลิต: | 10mv/V |
| เดีย: | 19มม | การปรับแต่ง: | OEM และ ODM |
| เน้น: | ODM OEM ซิลิคอน Piiezoresistive เครื่องตรวจสอบความดัน,เครื่องตรวจความดันซิลิคอนพีเซอเรสติฟ,เครื่องตรวจจับแรงดันที่ใช้แผ่นกระจก 10 วอลต์ |
||

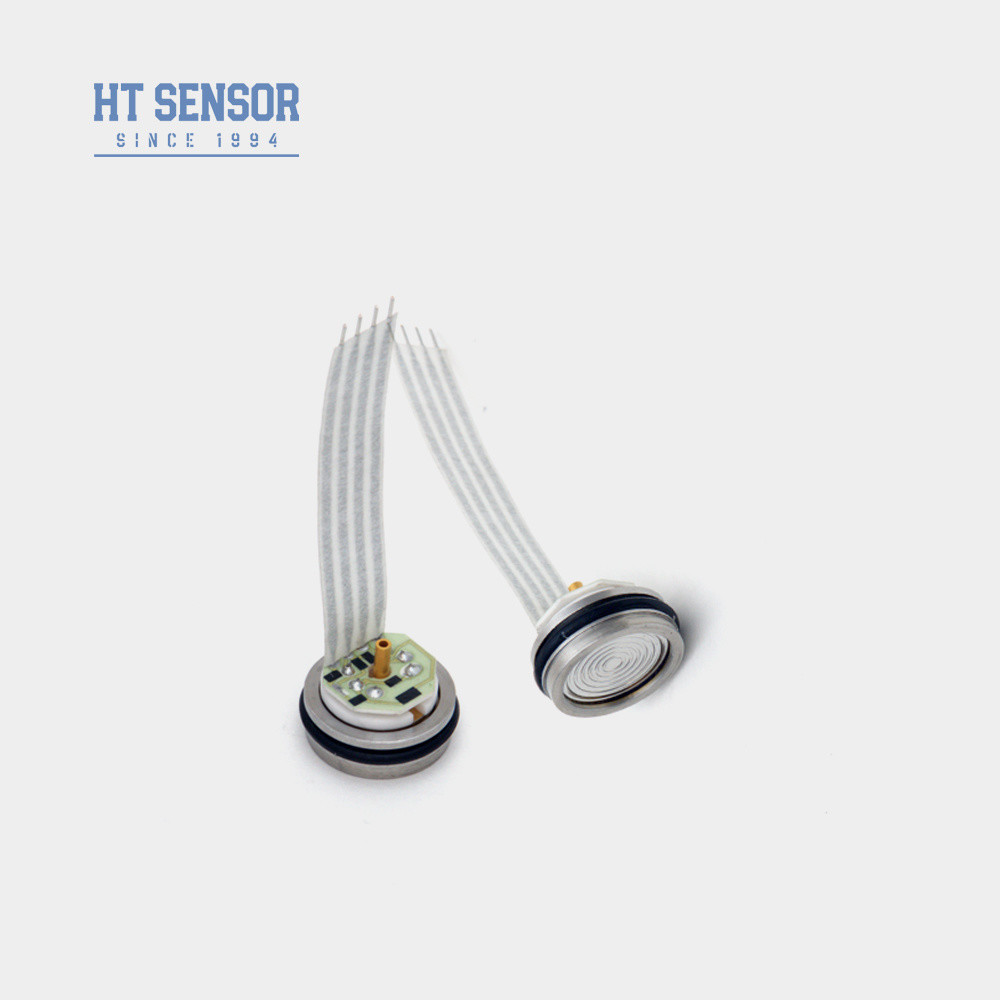

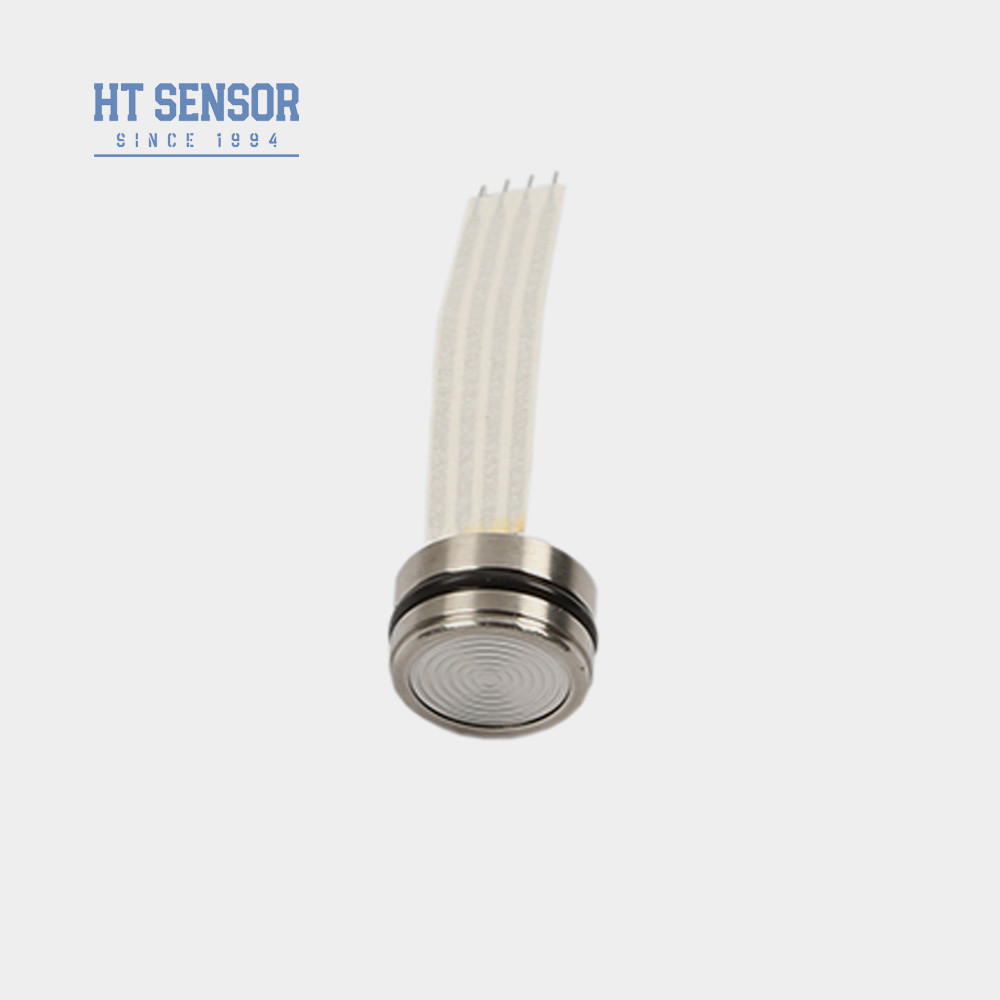

HT26V เครื่องตรวจจับความดันซิลิคอนแบบ Piezoresistive
การนําตัวแกนเซ็นเซอร์ความดันซิลิคอน:
HT26V เป็นแกนเซ็นเซอร์ความดันซิลิคอนแบบพีเซอเรสติฟ (piezoresistive silicon ความดัน เซนเซอร์ core) ซึ่งใช้ประสิทธิภาพของซิลิคอนแบบกระจาย เพื่อวัดความดันของของเหลวและก๊าซการออกของไฟฟ้าไฟฟ้าความดันคงที่ค่อนข้างเป็นมาตรฐาน, ความสูงต่ํากว่า HT19 ที่ปกติ เหมาะสําหรับการประกอบกรอบพิเศษ
ผลิตภัณฑ์นี้เป็นผลิตภัณฑ์ที่กําหนดเอง, สามารถกําหนดเองไฟฟ้าความดันคงที่หรือไฟฟ้าความถี่คงที่, ความสูงสามารถกําหนดเองตามความต้องการของสนาม,และในที่สุดสามารถนําไปใช้ได้อย่างเต็มที่ตามความต้องการของลูกค้า.
| ปริมาตรการทํางานของแกนเซนเซอร์ความดันซิลิคอน: | |||||
| ระยะการวัด | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความไม่เชิงเส้น | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | ||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100 ± 1 | 100±2 | mV | ||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 25 | % F.S | |
| ≥35kPa | ± 08 | ± 15 | % F.S | ||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 08 | ± 15 | % F.S | ||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | 3 เท่าของขนาดเต็ม | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||||
| ระบบเติม | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ~ 25 กรัม | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพดังต่อไปนี้: 10V @ 25oC | |||||
