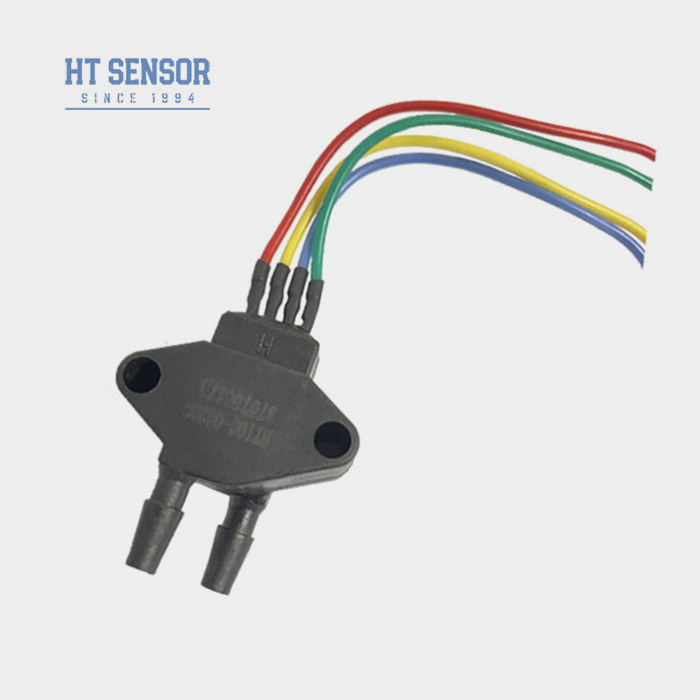

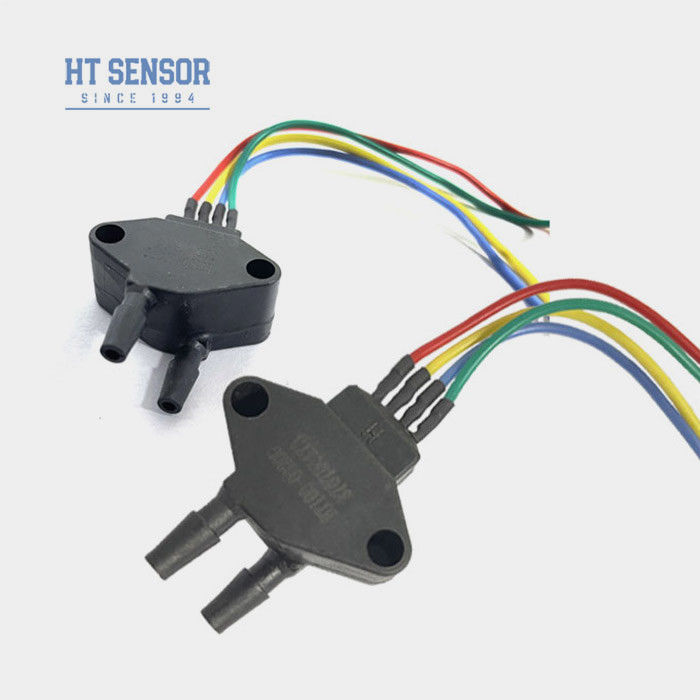

HT100เครื่องตรวจจับความดันแบบซิลิคอนพีเซอเรสติฟ
การนําเสนอเซ็นเซอร์ความดันซิลิคอนฟลัช
HT100 เครื่องตรวจความดันความแตกต่างจากซิลิคอน เป็น เครื่องตรวจความดันความแตกต่างที่พัฒนาโดยเฉพาะสําหรับก๊าซสัญญาณความดันถูกแปลงเป็นสัญญาณไฟฟ้าโดยใช้กระดาษซิลิคอนความดันที่นําเข้า. พลาสติกสีดําโครงสร้างความละเอียดความละเอียดสามารถมีประสิทธิภาพและพื้นที่ความละเอียดความละเอียดในอุตสาหกรรมผลิตภัณฑ์ไมโครมีหลากหลายการใช้งาน
ลักษณะสินค้าของเซ็นเซอร์ความดันซิลิคอนความต่าง:
- ระยะการวัดกว้าง 0 ~ 10KPa ~ 2Mpa
- ความน่าเชื่อถือสูงและความมั่นคงที่ดี
- เทคโนโลยีการคัดกรอง TO8
- การใช้งานด้านอากาศ
การใช้งานของเซ็นเซอร์ความดันซิลิคอนความต่าง:
- การวัดความดันของก๊าซแห้งที่ไม่เกรี้ยว
- ระบบควบคุมปนูเมติก
- วิศวกรรมทางการแพทย์ชีวภาพสําหรับการใช้งานทางการแพทย์
- HVAC (การทําความร้อน, การระบายอากาศและเครื่องปรับอากาศ)
- การทดสอบทางอากาศเพื่อการบิน
ประสิทธิภาพไฟฟ้าของเซ็นเซอร์ความดันซิลิคอนความต่าง:
- พลังงานไฟฟ้า: ≤2mA DC (ปกติ 1.5mA DC)
- อัมพาตทางเข้า:3KΩ~6KΩ
- อุปทานการออก:2.5KΩ~6KΩ
- การเชื่อมต่อไฟฟ้า: ปิ้นโควาร์ทองคํา หรือสายอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอนความต่าง: |
| ระยะการวัด |
กว้าง ((G) |
10KPa 20KPa 35KPa 100KPa |
| |
แบบ |
แม็กซ์ |
หน่วย |
| ความเป็นเส้นตรง |
± 015 |
± 03 |
% F.S |
| ความซ้ํา |
0.05 |
0.1 |
% F.S |
| ไฮสเตเรซิส |
0.05 |
0.1 |
% F.S |
| การออกออฟเซต 0 |
0±1 |
0±2 |
mV |
| ผลิตแบบเต็มขนาด |
≤20KPa |
50±10 |
50±30 |
mV |
|
| ≥35kPa |
100 ± 10 |
100±30 |
mV |
|
| 0 ออฟเซตเทมป์ ดริฟท์ |
≤20KPa |
± 1 |
± 2 |
% F.S |
|
| ≥35kPa |
± 05 |
± 1 |
% F.S |
|
| อุณหภูมิขนาดเต็ม |
≤20KPa |
± 1 |
± 2 |
% F.S |
|
| ≥35kPa |
± 05 |
± 1 |
% F.S |
|
| อุปสรรค Temp. |
≤20KPa |
0 ~ 50 |
oC |
|
| ≥35kPa |
0 ~ 70 |
oC |
|
| อุณหภูมิการทํางาน |
-20~80 |
oC |
|
| อุณหภูมิในการเก็บ |
-40 ~ 125 |
oC |
|
| ความจุเกินที่ยอมรับ |
รับค่าที่เล็กที่สุดระหว่าง 3 เท่าของขนาดเต็มหรือ 4MPa |
|
|
| ความดันกระแทก |
ขนาดเต็ม 5 เท่า |
|
|
| ความมั่นคงระยะยาว |
0. 2 % |
F.S. / ปี |
|
| วัสดุของแผ่นฉาก |
316L |
|
|
| ความต้านทานต่อการปิด |
≥ 200MΩ 100VDC |
|
|
| การสั่นสะเทือน |
ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz |
|
|
| โชค |
100 กรัม 11 มม. |
|
|
| เวลาตอบสนอง |
≤ 1 ms |
|
|
| น้ําหนัก |
~ 12.5 กรัม |
|
|
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: กระแสคงที่ 1.5mA และอุณหภูมิบริเวณ 25 °C |
|
1. ให้ความสนใจในการเข้ากันระหว่างขนาดแกนและบ้านส่งสัญญาณระหว่างการประกอบเพื่อบรรลุความแน่นต่ออากาศที่จําเป็น
2. ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงหรือทําลายแผ่นการชําระเงิน
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องแรงดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
1.Q: คุณสมบัติของเครื่องส่งสัญญาณเซ็นเซอร์ความดันของคุณคืออะไร?
ตอบ: ความแม่นยําสูง ทนทาน และผลงานที่ดีเยี่ยม สามารถปรับแต่งได้
2.Q: ฉันสามารถปรับปรุงรายละเอียดพิเศษ?
A: ใช่, วิศวกรของเราสามารถปรับปรุงผลิตภัณฑ์เพื่อตอบสนองความต้องการเฉพาะเจาะจง. เราให้บริการ OEM และ ODM
3.Q: ความสามารถในการผลิตของคุณคืออะไร?
ตอบ: โรงงานผลิตของเราสามารถผลิตได้ถึง 30,000 เครื่องส่งเซ็นเซอร์ความดันต่อเดือน ดังนั้นเราจึงสามารถตอบสนองความต้องการของคําสั่งขนาดใหญ่ได้อย่างเต็มที่ควรติดต่อทีมงานขายของเราก่อน เพื่อให้การผลิตและการจัดทําการจัดส่งเรียบร้อย
.
4.Q: ระยะเวลาในการจัดส่งทั่วไปคืออะไร?
A: 5 ~ 8 วันทํางานสําหรับรุ่นมาตรฐาน ผลิตภัณฑ์ที่กําหนดเองอาจแตกต่างกัน
5.Q: สินค้ามีราคาอย่างไร มีส่วนลดบ้างไหม?
A: ราคาที่แข่งขันกับส่วนลดสําหรับการสั่งซื้อจํานวนมากหรือพันธมิตรระยะยาว
.
6.Q: การรับประกันสินค้าของคุณคืออะไร? และบริการหลังการขาย?
A: เวลารับประกันของเราคือ 24 เดือนหลังจากการจัดส่ง, และหลังการขายของเราจะตอบคําถามของคุณใน 24 ชั่วโมง, คําสั่งทางไกลโดยเครือข่าย PC มีอยู่เสมอ
