| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BP157 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่นหมายเลข: | BP157 | ระยะทาง: | 0~10KPa~20MPa |
|---|---|---|---|
| ผลิต: | 4-20mA /0.5-4.5Vdc/0.2-2.2VDC | วัสดุที่อยู่อาศัย: | เหล็กสเตนเนส |
| ประเภทแรงดัน: | G/A/S | ประเภท: | เครื่องตรวจจับความดันอุตสาหกรรม |
| เซ็นเซอร์: | เซ็นเซอร์ความดันเติมน้ำมันซิลิคอนแบบกระจาย | สื่อการวัด: | อากาศและน้ําน้ํามัน |
| เกรดความแม่นยำ: | 00.5% | การปรับแต่ง: | มีให้บริการ OEM และ ODM |
| ตัวเชื่อมต่อ: | มินิ DIN | เกลียว: | G1/4 G1/8 หรือ OEM |
| เน้น: | BP157 เครื่องตรวจความดันอุตสาหกรรม,เครื่องส่งเซนเซอร์แรงดันอุตสาหกรรม 20Mpa,เครื่องตรวจจับความดันระดับน้ํา BP157 |
||

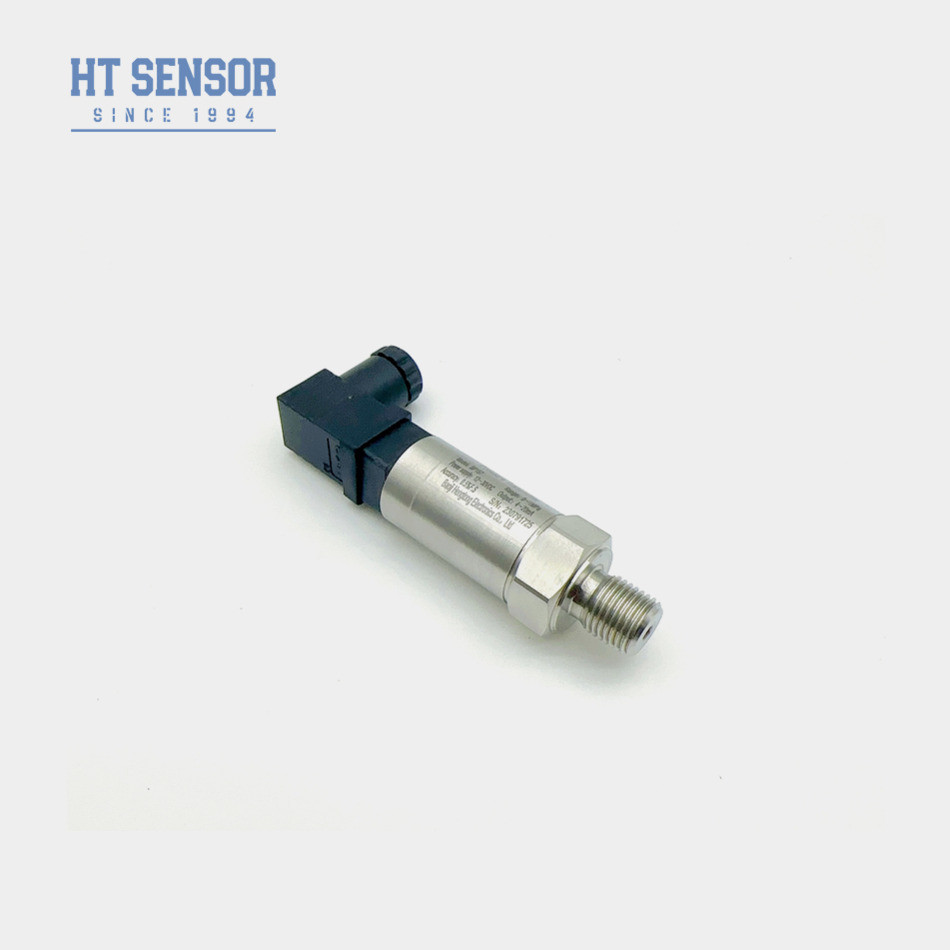

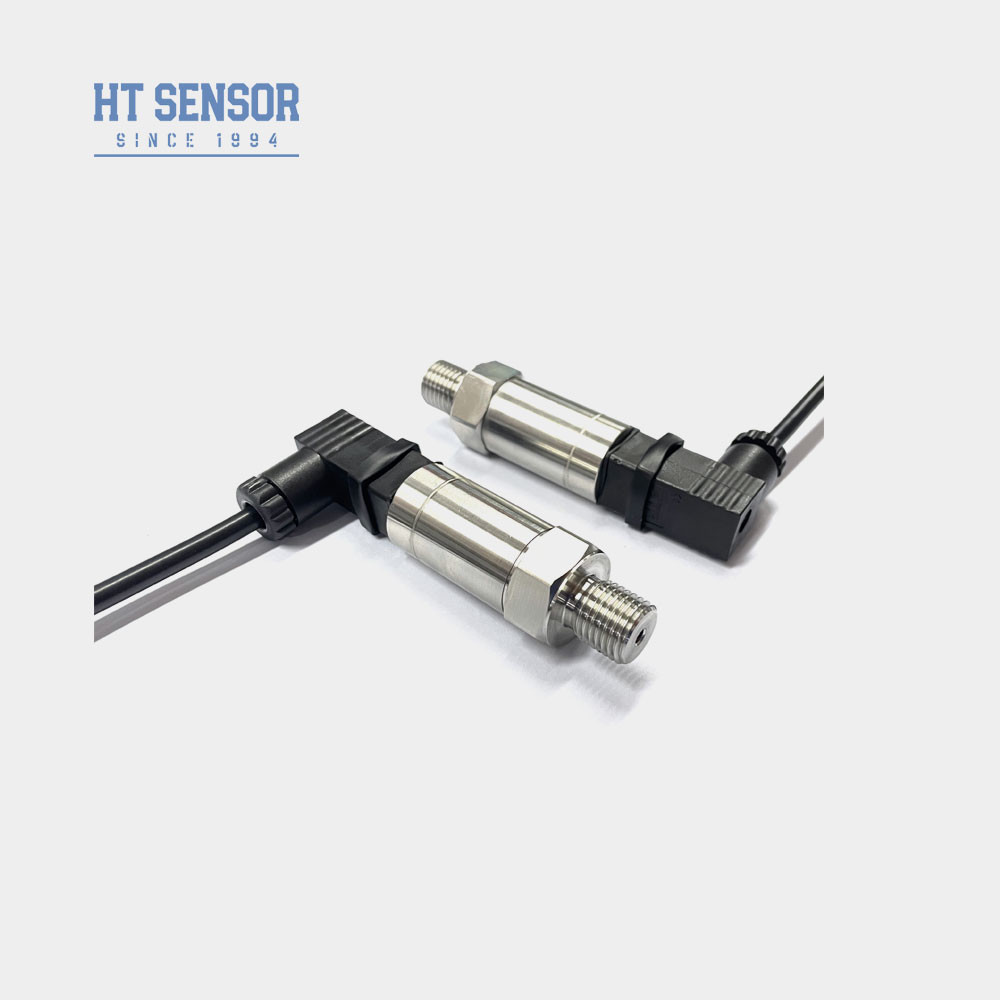

BP157 mini DIN เครื่องส่งเซ็นเซอร์ความดันอุตสาหกรรมคือ เครื่องส่งความดันแบบสตาร์ดขนาดเล็ก. เครื่องตรวจความดันซิลิคอนพีเซอเรสติเวชั่นที่มีความน่าเชื่อถือสูงถูกเลือกเป็นแกนที่รู้สึก,และหลังจากการชดเชยอุณหภูมิ, การแก้ไขวงจรดิจิตอล และการปรับสัญลักษณ์, ผลิตของการใช้งานอุตสาหกรรมมาตรฐานและสัญญาณเครือข่ายการกรองส่วน, การตรวจสอบกระบวนการและการรักษาความแข็ง, การบรรเทาความเครียดจากการบรรทุกแบบหมุนเวียน, การเก่า, การทดสอบการจําลองสิ่งแวดล้อม และกระบวนการอื่น ๆ เพื่อให้แน่ใจว่าผลิตภัณฑ์แต่ละชิ้นมีความมั่นคงและน่าเชื่อถือ
ลักษณะสินค้าของเซ็นเซอร์แรงดันอุตสาหกรรมขนาดเล็กเครื่องส่ง:
1ระยะการวัดที่กว้าง โครงสร้างจากสแตนเลส
2การออกแบบที่คอมแพคและเบา
3.ความแม่นยําสูง ทั้งหมดโครงสร้างสแตนเลส
การใช้งานของเซ็นเซอร์แรงดันอุตสาหกรรมขนาดเล็กเครื่องส่ง:
1- การวัดความดันของก๊าซและของเหลวที่ไม่รุนแรง ด้วยเหล็กไร้ขัดเหล็ก 316L
2ใช้ในอุตสาหกรรมการเรือและการบิน
3. ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และน้ํา
4. ใช้ในระบบควบคุมไฮดรอลิกและปนิวเมติก
| ปริมาตรการทํางาน ของเซ็นเซอร์แรงดันอุตสาหกรรมขนาดเล็กเครื่องส่ง: | |
| ระยะการวัด | 0kPa ~ 10kPa... 20MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |

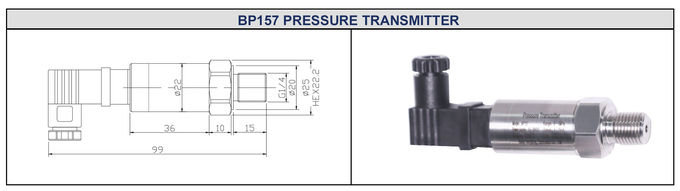

| ตัวอย่างการเลือกของเซ็นเซอร์แรงดันขนาดเล็ก DIN |
| ทิปการสั่งซื้อ |
| คู่มือการสั่งซื้อ | |||||||||
| BP15X | เครื่องส่งแรงดันแบบแอนาล็อก | ||||||||
| รหัส | การก่อสร้าง | ||||||||
| 5 | พล็อก Packard | 6 | สายไฟตรงปิด 1.5 เมตร | ||||||
| 7 | มินิ ฮิชมันน์ คอนเนคเตอร์ | 8 | เครื่องเชื่อม Hirschmann ขนาดใหญ่ | ||||||
| ระยะการวัด | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa หรือ MPa |
X: แสดงระยะการวัดจริง | ||||||||
| รหัส | พลังงาน | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | อื่นๆ | ||||||||
| รหัส | สัญญาณออก | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| รหัส | การเชื่อมต่อความดัน | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | อื่นๆ ((¢50.4 แฟลนจ์) | ||||||||
| รหัส | การเชื่อมต่อไฟฟ้า | ||||||||
| B1 | ฮิชแมน | ||||||||
| B2 | PG7 | ||||||||
| B3 | สายเคเบิลปิด Outlet 1.5 เมตร | ||||||||
| B4 | อื่นๆ | ||||||||
| รหัส | ประเภทความดัน | ||||||||
| G | ความดันเครื่องวัด | ||||||||
| A | ความกดดันอย่างแน่นอน | ||||||||
| S | ความดันมาตรฐานที่ปิด | ||||||||
