| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | RoHs,ISO9001 |
| หมายเลขรุ่น: | HT19 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| วัสดุ: | 316L | ช่วงต่ำสุด: | 10kPa |
|---|---|---|---|
| ช่วงสูงสุด: | 60MPa | จัดหา: | 1.5mA |
| ผลิต: | 100mv+-30mv | เลือกได้: | สายซิลิโคนสี่สี หรือปินทอง |
| รุ่น: | HT19 | สูง: | 12 มม |
| น้ำมัน: | ซิลิคอนกระจาย | เกลียว: | ไม่ |
| เน้น: | HT19 เครื่องตรวจจับความดันซิลิคอนการกระจาย,เซลล์เซ็นเซอร์ความดันซิลิคอนกระจาย 12 มม.,เซนเซอร์แรงดัน Piezoresistive 12 มิลลิเมตร |
||

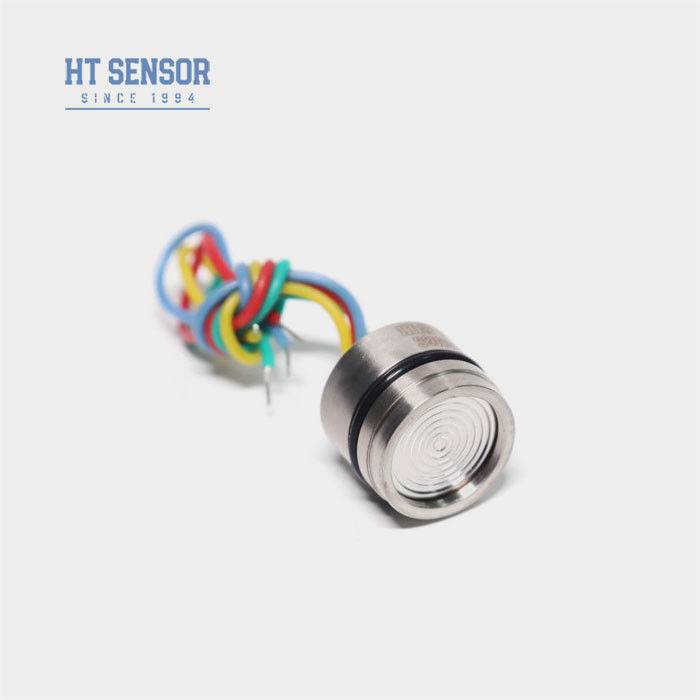

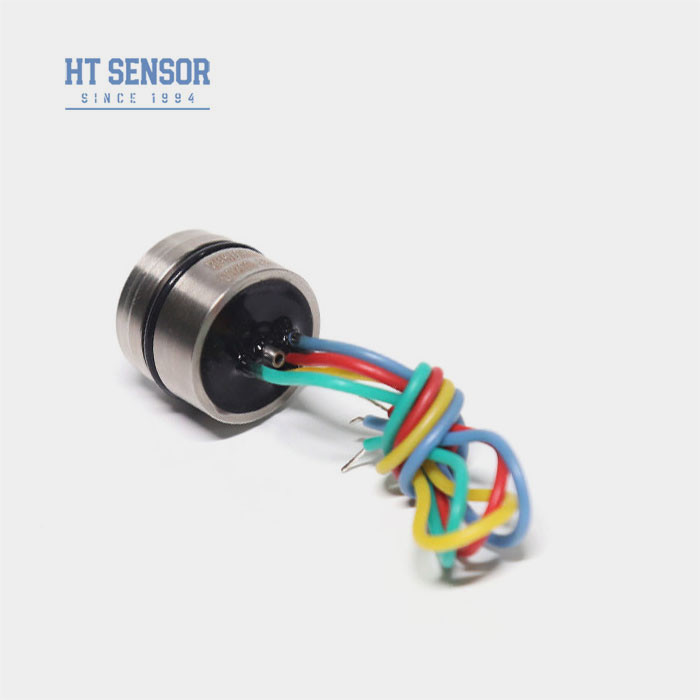

HT19 ความดันซิลิคอนเซนเซอร์
การนําเสนอเซ็นเซอร์ความดันซิลิคอน
HT19 เครื่องตรวจสอบความดันซิลิคอนแบบพีเซอเรสติฟิค ส่วนประกอบหลักคือเซลิกอนแบบกระจายความมั่นคงสูงแพคเกจการตรวจจับใช้น้ํามันซิลิโคนเพื่อโอนความดันจาก 316L ธารผ่าเหล็กไร้ขัดเหล็กไปยังองค์ประกอบการตรวจจับ. เครื่องตรวจความดัน piezoresistive ใช้ชิปความดันซิลิคอนระดับนานาชาติที่ก้าวหน้าที่มีความมั่นคงสูงและความแม่นยําสูง, ใช้ฐาน sintering ด้วยการออกแบบความเครียดที่ปรับปรุง และผลิตโดย SMT,การเชื่อมต่อสายทองคํา, การเชื่อมผ่า, การปรับน้ํามันระยะว่างสูง, การลดความเครียดในวงจรความดัน, การแก่ตัวในอุณหภูมิสูง, การชําระอุณหภูมิและกระบวนการอื่น ๆประสบการณ์การผลิตและนวัตกรรมทางเทคโนโลยี, ผลิตภัณฑ์มีความมั่นคงและการทํางานที่ดีเยี่ยม และได้รับการยอมรับอย่างกว้างขวางโดยผู้ใช้
ข้อมูลไฟฟ้าของเซลซิคอนเซ็นเซอร์ความดัน
จําหน่าย:1.5mADC อุปทานการเข้า:3KΩ~6KΩ
อุปสรรคการออก:2.5KΩ~6KΩ ความต้านทานการกันความร้อน:≥100MΩ/50VDC
ความแรงกดกัน: 500VAC ระหว่างบ้านและการเชื่อมต่อไฟฟ้าจะไม่ทําให้เกิดความเสียหาย
สะสมปานกลาง: น้ําเหลว, ก๊าซที่สอดคล้องกับเหล็กไร้ขัด 316L
| ปริมาตร |
ระยะ: 0 ~ 10KPa, 20KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| แบบปกติ | แม็กซ์ | หน่วย | ||
| ความดัน ความไม่เป็นเส้น |
± 015 |
± 03 | % F.S | |
| ความดันซ้ําและ Hysteresis | 0.02 | 0.05 | % F.S | |
| การออกที่ศูนย์ | 0±1 | 0±2 | mV | |
| ผลิตสเปน | ≤20KPa | 50±10 | 50±30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100±30 | mV | |
| ความผิดพลาดอุณหภูมิ 0 | ≤20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S | |
| ความผิดพลาดในระยะเวลาของอุณหภูมิ | ≤20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S | |
| ความดันการพิสูจน์ | 3X ระยะที่ระบุหรือ 120MPa ตามที่น้อยกว่า | ------- | ||
| ระยะอุณหภูมิการทํางาน | -20~80 | °C | ||
| ระยะอุณหภูมิที่ได้รับการชําระค่าตอบแทน | 0 ~ 70, 0 ~ 50 ((ระยะ ≤ 20KPa) | °C | ||
| ระยะอุณหภูมิในการเก็บรักษา | -40 ~ 125 | °C | ||
หมายเหตุ: ปารามิเตอร์ด้านบนในสภาพ: การให้บริการ: 1.5mA อุณหภูมิ: 25°C
1. ให้ความสนใจในการเข้ากันระหว่างขนาดแกนและบ้านส่งสัญญาณระหว่างการประกอบเพื่อบรรลุความแน่นของอากาศที่ต้องการ
2ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระเงิน
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องความดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
