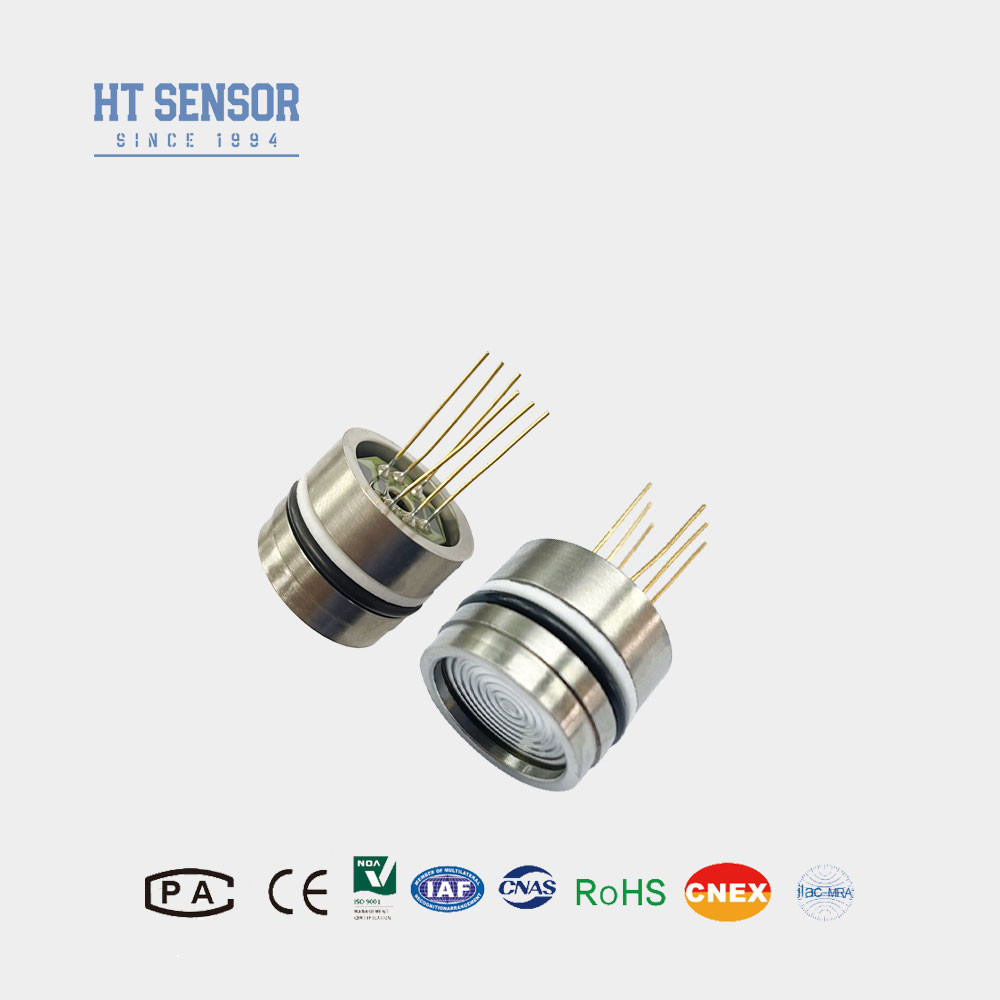

HT19F แดแอฟราแกม ซิลิคอนเซนเซอร์ความดัน เซลล์เซนเซอร์พีเซอเรสิสติฟ สแตนเลส
Product Details
| วัสดุ: | 316L | ช่วงต่ำสุด: | 10kpa |
|---|---|---|---|
| ช่วงสูงสุด: | 60MPa | จัดหา: | 1.5mA |

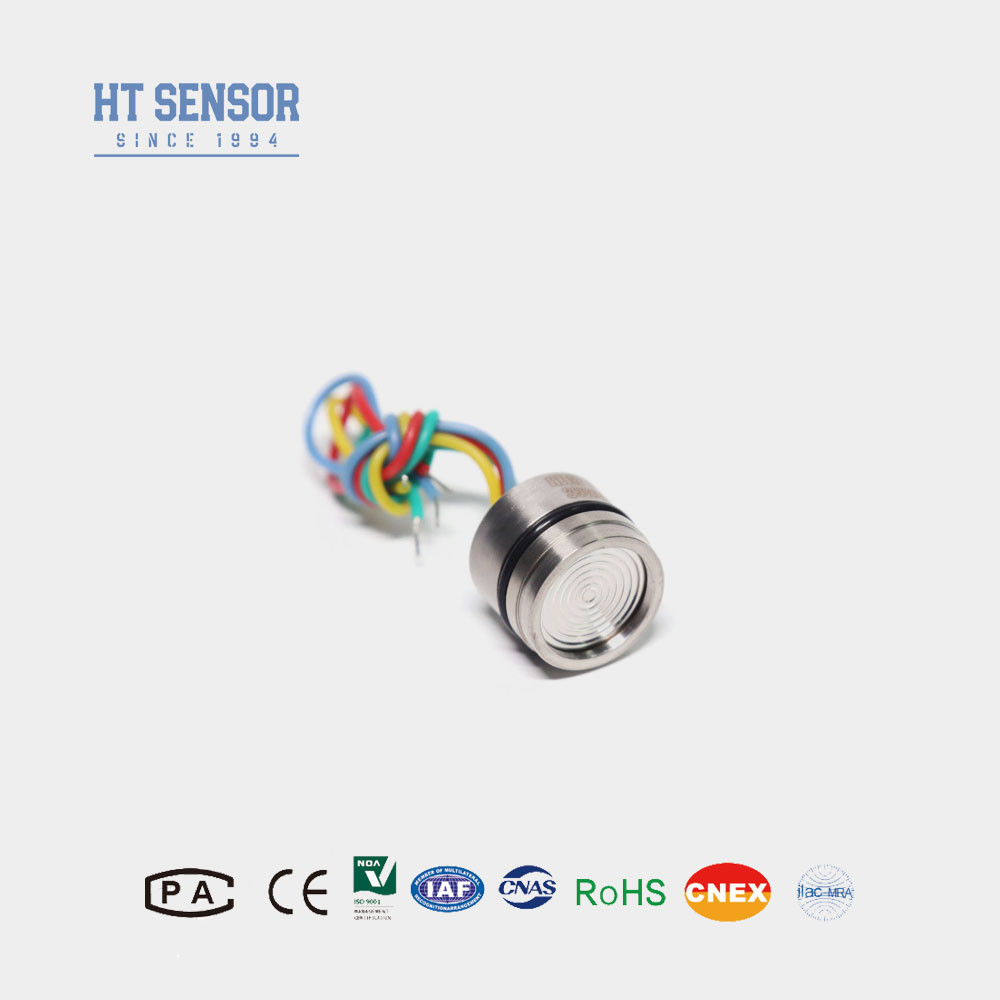

| เอาท์พุต: | 100mv+-30mv | เลือกได้: | สายซิลิโคนสี่สี หรือปินทอง |
| แบบอย่าง: | HT19 | สูง: | 12 มม. |
| น้ำมัน: | ซิลิคอนกระจาย | ด้าย: | เลขที่ |
| เน้น |
เครื่องตรวจจับความดันซิลิคอน,เครื่องตรวจจับความดันซิลิคอน,เซ็นเซอร์เซลล์พีเซอเรสติฟ |
||
Product Description
HT19F เครื่องตรวจจับความดันซิลิคอน ช่องเซลล์ เครื่องตรวจจับความดันซิลิคอน
HT19F ความดันซิลิคอนเซนเซอร์
การนําเสนอเซ็นเซอร์ความดันซิลิคอน
HT19F เครื่องตรวจสอบความดันซิลิคอนแบบพีเซอเรสติบี ส่วนประกอบหลักคือเซลิกอนระบายความมั่นคงสูงการประกอบเซ็นเซอร์โดยใช้ความดันน้ํามันซิลิโคน จากแผ่นแผ่นเหล็กไร้สแตนเลส 316 ลิตร ไปยังองค์ประกอบการตรวจจับ.เซ็นเซอร์ความดันแบบพีเซอเรสติฟ โดยใช้ชิปความดันซิลิคอน ที่มีความมั่นคงสูงและมีความแม่นยําสูงระดับนานาชาติ การใช้การออกแบบความเครียดที่ปรับปรุงดีของฐานที่ซินเตอร์ SMT การผูกสายทองการปั่นแผ่นผ่า, การเคลือบระยะว่างสูง, การกําจัดความเครียดวงจรความดัน, การแก่ตัวในอุณหภูมิสูง, การชดเชยอุณหภูมิและกระบวนการอื่น ๆประสบการณ์การผลิตและนวัตกรรมทางเทคนิค, ผลิตภัณฑ์มีความมั่นคงที่ดีและการทํางาน, ยินดีที่ได้รับการยอมรับอย่างกว้างขวางโดยผู้ใช้.
คุณสมบัติของสินค้าเครื่องตรวจความดันซิลิคอน:
- ระยะการวัดที่กว้าง: 0 ~ 10KPa ~ 100Mpa
- อุปกรณ์ตรวจจับซิลิคอนพีเซอเรสติฟ
- Full316LSS, Full Titanium หรือ Hastelloy แดแอฟราแกม
- การติดตั้ง O-ring
- ความแม่นยําและความมั่นคงสูง
การใช้งาน ของเซ็นเซอร์ความดันซิลิคอน:
- ความดันการวัดของก๊าซและของของเหลว
- การประมวลผลปิโตรเลียม
- การประปาและอุปกรณ์อุ่นของเมือง
- ระบบควบคุมกระบวนการ
- การตรวจสอบการบินและการเดินเรือ
- ความดันทางไฮดรอลิก
ข้อมูลไฟฟ้าของเซลซิคอนเซ็นเซอร์ความดัน
จําหน่าย:1.5mADC
อุปทานการเข้า:3KΩ~6KΩ
อุปสรรคการออก:2.5KΩ~6KΩ
ความต้านทานการปิด: ≥100MΩ/50VDC
ความแรงกดกัน: 500VAC ระหว่างบ้านและการเชื่อมต่อไฟฟ้าจะไม่ทําให้เกิดความเสียหาย
สะสมปานกลาง: น้ําเหลว, ก๊าซที่สอดคล้องกับเหล็กไร้ขัด 316L
คุณสมบัติการทํางานของเซลซิคอนเซนเซอร์ความดัน
| ปริมาตรการทํางาน: | |||||
| ระยะการวัด | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความเป็นเส้นตรง | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | ||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100 ± 10 | 100±30 | mV | ||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุปสรรค Temp. | ≤20KPa | 0 ¢ 50 | °C | ||
| ≥35kPa | 0 ¢ 70 | °C | |||
| อุณหภูมิการทํางาน | -20 ¢80 | °C | |||
| อุณหภูมิในการเก็บ | -40 ราคา 125 | °C | |||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||||
| การเติมกลาง | น้ํามันซิลิคอน | ||||
| น้ําหนัก | 28 กรัม | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: กระแสคงที่ 1.5mA และอุณหภูมิบริเวณ 25 °C | |||||
ขนาด
หมายเหตุ:
1. ระหว่างการประกอบ, ให้ความสนใจในการประสานงานของขนาดแกนและบ้านตัวส่งเพื่อบรรลุความแน่นของอากาศที่ต้องการ
2. ระหว่างกระบวนการประกอบบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจมหรือทําลายแผ่นการชําระเงิน
3หากสื่อที่ทดสอบไม่เข้ากันกับเซลล์เซลล์และวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4. หลีกเลี่ยงการกดเซ็นเซอร์แดนเป้าด้วยมือหรือวัตถุคม เพื่อหลีกเลี่ยงการบิดเบือนหรือเจาะแดนเป้าและความเสียหายของแกน
5. ปิดประตูความดันของแกนเมตรให้เปิดให้กับบรรยากาศ เพื่อป้องกันน้ํา, คันน้ําหรือสื่อที่กัดรัง จากการเข้าห้องความดันลบของแกนเมตร
6. หากมีการเปลี่ยนแปลงใด ๆ ในปิน, กรุณาดูตราบนสินค้าจริง
