| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | HT19 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| วัสดุ: | สแตนเลส 316L | ช่วงต่ำสุด: | 10kPa |
|---|---|---|---|
| ช่วงสูงสุด: | 60MPa | จัดหา: | ต่ํากว่า 2mA (มูลค่าทั่วไป 0.4-1.5mA) |
| ผลิต: | สัญญาณ mv (0-80mv) | เลือกได้: | สายซิลิโคนสี่สี |
| รุ่น: | HT19 | สูง: | 12 มิลลิเมตร / 15 มิลลิเมตร |
| เน้น: | เครื่องตรวจจับความดันซิลิคอนไดอาฟรากม์,316L HT19 เครื่องตรวจจับความดัน,316L สแตนเลสเซ็นเซอร์ระดับ |
||

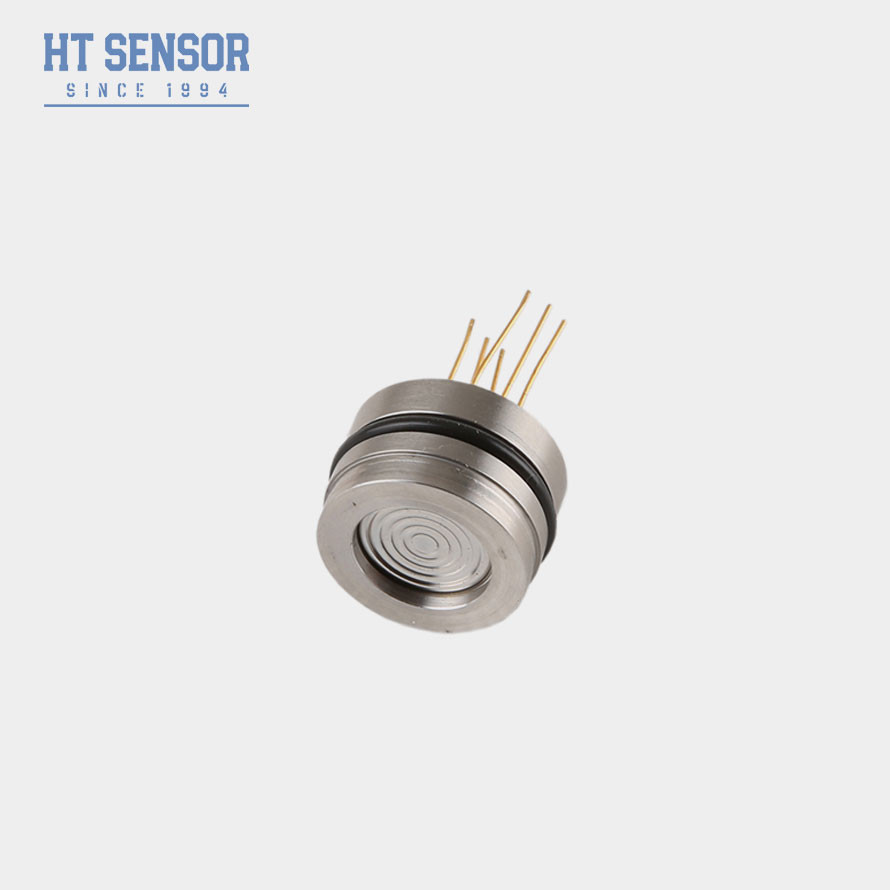

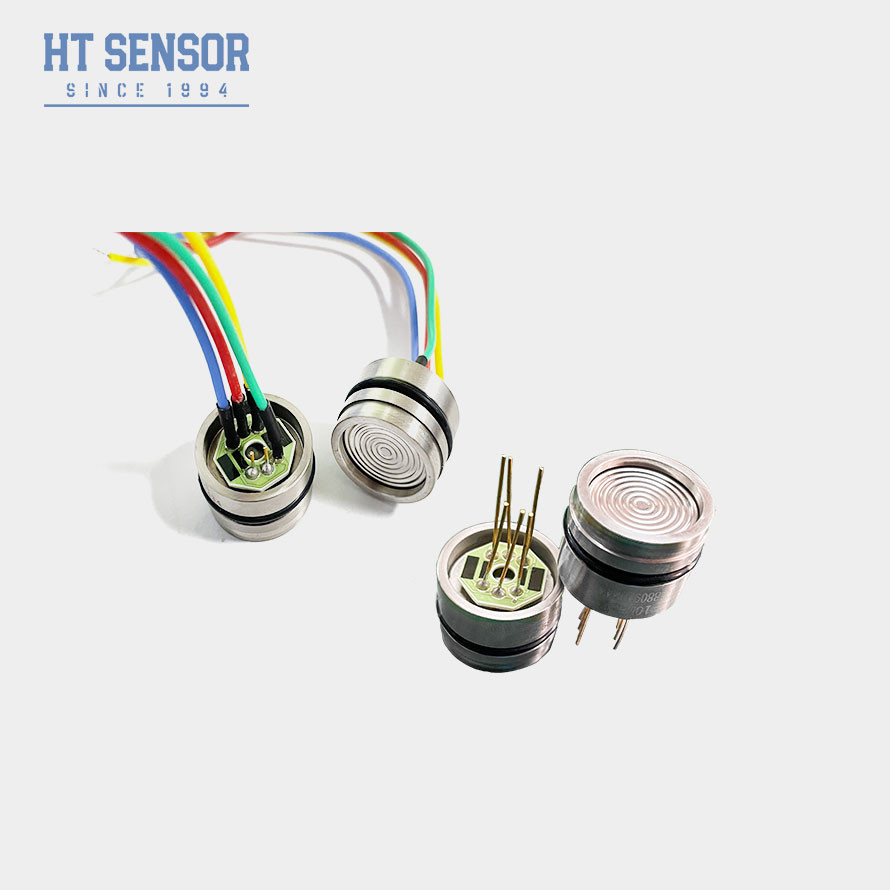

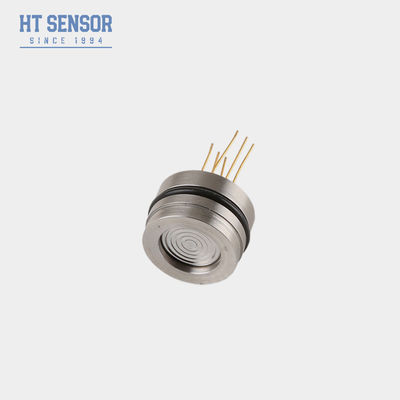

HT19 พีเซอเรสติสติฟซิลิคอนเครื่องตรวจจับความดัน
การนําเสนอเซ็นเซอร์ความดันซิลิคอน 15 มิลลิเมตร
HT19 เครื่องตรวจสอบความดันซิลิคอนแบบพีเซอเรสติฟิค ส่วนประกอบหลักของมันคือองค์ประกอบตรวจสอบซิลิคอนที่มีความมั่นคงสูงแพคเกจการตรวจจับใช้น้ํามันซิลิโคนเพื่อโอนความดันจาก 316L กล่องเหล็กไร้ขัดเหล็กไปยังองค์ประกอบการตรวจจับผลการต่อรองของซิลิคอนกระจายได้ถูกใช้ในการวัดความดันของอากาศ-ของเหลวมันเป็นเซ็นเซอร์ซิลิคอนที่ใช้กันทั่วไปที่สุดในการวัดความดันและราคายังถูกกว่าชนิดอื่น ๆ.
ประสิทธิภาพไฟฟ้าของเซ็นเซอร์ความดันซิลิคอน 15 มิลลิเมตร:
คุณสมบัติการทํางานของเซลซิคอนเซนเซอร์ความดัน:
| ปริมาตร |
ระยะ: 0 ~ 10KPa, 20KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| แบบปกติ | แม็กซ์ | หน่วย | ||
| ความดัน ความไม่เป็นเส้น |
± 015 |
± 03 | % F.S | |
| ความดันซ้ําและ Hysteresis | 0.02 | 0.05 | % F.S | |
| การออกที่ศูนย์ | 0±1 | 0±2 | mV | |
| ผลิตสเปน | ≤20KPa | 50±10 | 50±30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100±30 | mV | |
| ความผิดพลาดอุณหภูมิ 0 | ≤20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S | |
| ความผิดพลาดในระยะเวลาของอุณหภูมิ | ≤20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S | |
| ความดันการพิสูจน์ | 3X ระยะที่ระบุหรือ 120MPa ตามที่น้อยกว่า | ------- | ||
| ระยะอุณหภูมิการทํางาน | -20~80 | °C | ||
| ระยะอุณหภูมิที่ได้รับการชําระค่าตอบแทน | 0 ~ 70, 0 ~ 50 ((ระยะ ≤ 20KPa) | °C | ||
| ระยะอุณหภูมิในการเก็บรักษา | -40 ~ 125 | °C | ||
หมายเหตุ: ปารามิเตอร์ด้านบนในสภาพ: การให้บริการ: 1.5mA อุณหภูมิ: 25°C
| ทิปการสั่งซื้อ |
1ในการประกอบ, ความสนใจควรถูกจ่ายให้การประสานงานของขนาดแกนและบ้านตัวส่งเพื่อบรรลุความแน่นของอากาศที่ต้องการ
2. ระหว่างการประกอบเปลือกให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดอย่างเท่าเทียมกันเพื่อหลีกเลี่ยงการติดหรือทําลายแผ่นการชําระค่า
3หากสื่อที่ทดสอบไม่เข้ากันได้กับเซลล์เซลล์และวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนเปลือกด้วยมือหรือวัตถุคม เพื่อหลีกเลี่ยงการบิดเบือนหรือเจาะแดนเปลือกและความเสียหายของแกน
5. ปิดประตูความดันของแกนแกนความดันให้เปิดให้กับบรรยากาศ เพื่อป้องกันน้ํา, คันน้ําหรือสื่อที่เป็นสารสกัดเข้าไปในห้องความดันลบของแกนความดัน
6. หากมีการเปลี่ยนแปลงใด ๆ ในปิน, กรุณาอ้างอิงไปยังสัญลักษณ์การส่งจริง
