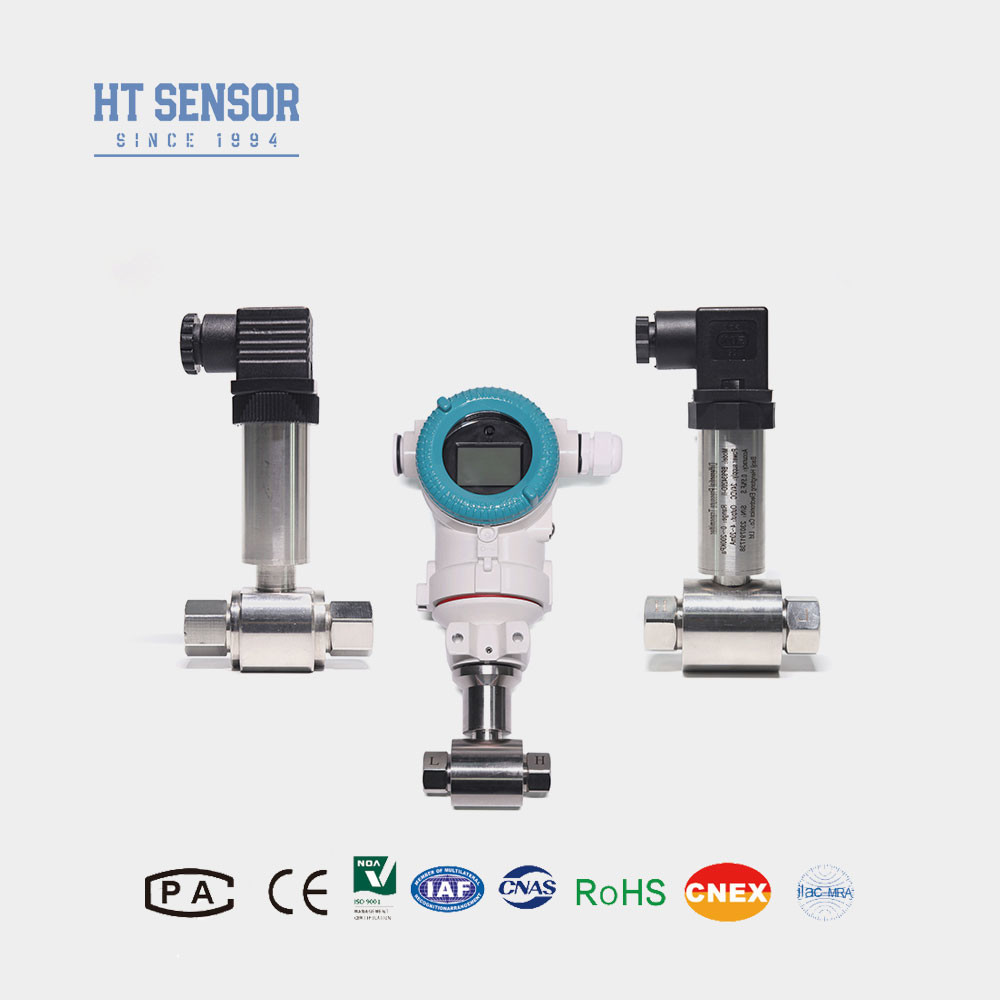

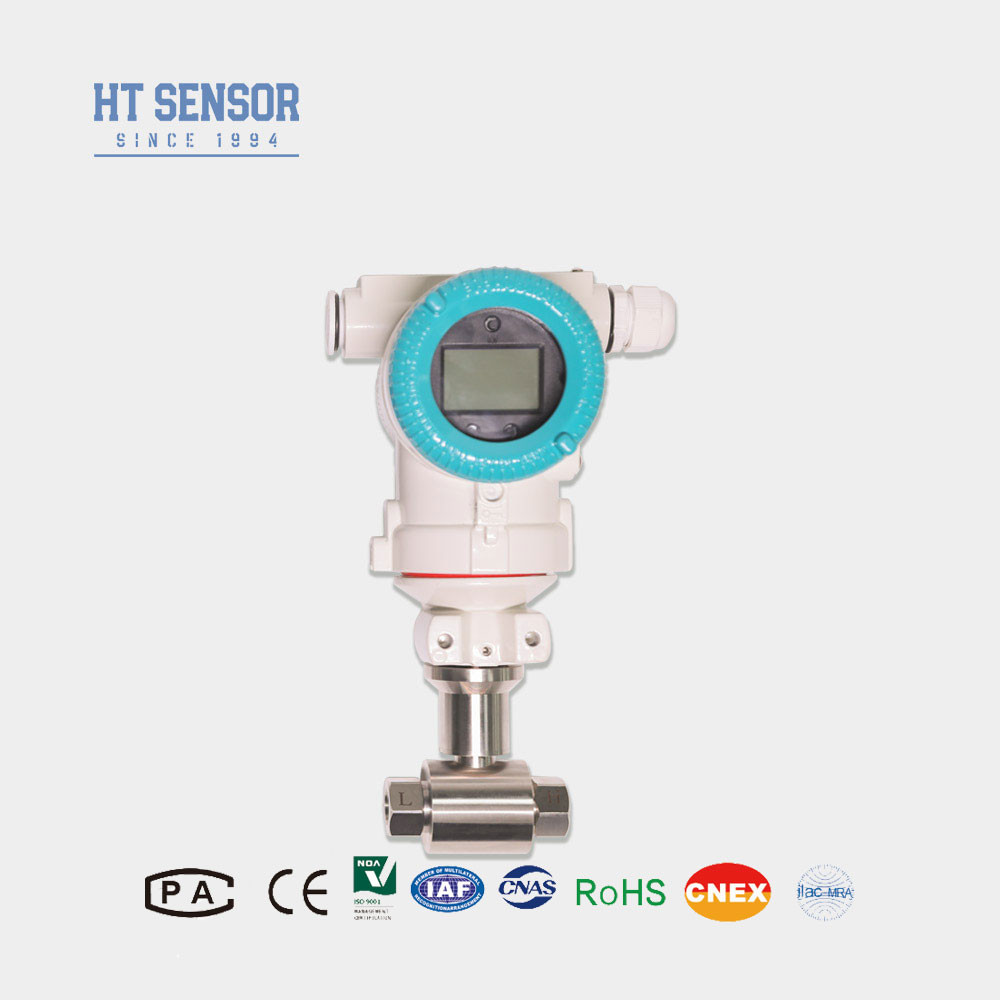

เครื่องส่งสัญญาณความดันแตกต่างของเหลวเซ็นเซอร์ HT เซ็นเซอร์ความดันแตกต่างสแตนเลสสตีล พร้อมเครื่องส่งสัญญาณ DIN
Product Details
| รุ่น: | BP93420D-III | ระยะทาง: | 0-10kpa ~ 2MPa |
|---|---|---|---|
| พลัง: | 5VDC 24VDC | output: | 0.5-4.5V 4-20mA และอื่นๆ |
| วัสดุ: | สแตนเลส | เกลียว: | ชายและหญิง OEM |
| ประเภทแรงดัน: | ความดันแตกต่าง | ประเภทการป้องกัน: | IP65 |
| อุณหภูมิการทํางาน: | -10-70 ℃ | ขั้วต่อ: | Big DIN หรือ OEM |
| เน้น |
DIN เครื่องส่งความดันความแตกต่างของเหลว เครื่องส่งความดันความแตกต่างของเหลวเหลว,Stainless Steel Liquid Differential Pressure Transmitter |
||
Product Description
HT เซ็นเซอร์แรงดันแตกต่างของเหลว เครื่องส่งสัญญาณแรงดันแตกต่างสแตนเลสสตีล พร้อม DIN
BP93420DII Dแรงดันแตกต่าง Pressureเครื่องส่งสัญญาณ
บทนำของเครื่องส่งสัญญาณแรงดันแตกต่าง:
เครื่องส่งสัญญาณแรงดันแตกต่าง BP93420DII ใช้เซ็นเซอร์ piezoresistive ซิลิคอนแบบแพร่ เมื่อความแตกต่างของแรงดันของตัวกลางที่วัดได้อยู่ที่ไดอะแฟรมลูกฟูกทั้งสองด้านของเซ็นเซอร์ สัญญาณที่ส่งออกจากสะพาน Wheatstone ของชิปเซ็นเซอร์มีความสัมพันธ์เชิงเส้นที่ดีกับความแตกต่างของแรงดัน และสามารถวัดความแตกต่างของแรงดันได้อย่างแม่นยำ เหมาะสำหรับการวัดความแตกต่างของแรงดันของก๊าซและของเหลวต่างๆ ในท่อส่งของปิโตรเลียม เคมี ไฟฟ้า ชลประทาน และอุตสาหกรรมอื่นๆ
คุณสมบัติของผลิตภัณฑ์ ของเครื่องส่งสัญญาณแรงดันแตกต่าง::
- เครื่องส่งสัญญาณใช้การออกแบบโครงสร้างสแตนเลส โครงสร้างกะทัดรัดและติดตั้งง่าย
- หลังจากการชดเชยอุณหภูมิและการคัดกรองอายุอย่างเข้มงวด เพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงและเชื่อถือได้
- อินเทอร์เฟซไฟฟ้าสามารถเชื่อมต่อภายนอกหรือเชื่อมต่อโดยตรงได้
การใช้งาน ของเครื่องส่งสัญญาณแรงดันแตกต่าง::
- 1. เหมาะสำหรับการวัดแรงดันแตกต่างของก๊าซหรือของเหลวต่างๆ ในท่อส่งในอุตสาหกรรมปิโตรเลียม เคมี ไฟฟ้า ชลประทาน และอุตสาหกรรมอื่นๆ
- 2. ใช้ในการควบคุมกระบวนการภาคสนามอุตสาหกรรม
- 3. การวัดแรงดันแตกต่างของท่อและเตาเผาers
| พารามิเตอร์ประสิทธิภาพ ของเครื่องส่งสัญญาณแรงดันแตกต่าง: | |
|---|---|
| ช่วงการวัด | 0-10KPa……~2MPa |
| ประเภทแรงดัน | แรงดันแตกต่าง |
| เกินพิกัดด้านเดียว | ≤3 เท่าของช่วงที่กำหนด |
| แรงดันสถิต | ค่าต่ำสุดระหว่าง 5 เท่าของช่วงที่กำหนดหรือ 7 MPa |
| ความแม่นยำ @ 25℃ | ±0.25% (ทั่วไป) ±0.5% (สูงสุด) |
| ความสามารถในการทำซ้ำ | ±0.03% (Typ.) ±0.05%FS (สูงสุด) |
| ฮิสเทรีซิส | ±0.03% (Typ.) ±0.05%FS (สูงสุด) |
| เสถียรภาพในระยะยาว | ±0.5%F.S/ปี(≤200KPa) ±0.2%F.S/ปี(＞200KPa) |
| การเลื่อนของอุณหภูมิศูนย์ | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| การเลื่อนของอุณหภูมิช่วง | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| การชดเชยอุณหภูมิ | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| อุณหภูมิในการทำงาน | -30℃~80℃ |
| อุณหภูมิในการจัดเก็บ | -40℃~100℃ |
| การสั่นสะเทือน | 10g,55Hz ～ 2kHz |
| วัสดุตัวเรือน | 304,316L |
| วัสดุไดอะแฟรม | 316L |
| ความต้านทานฉนวน | 100MΩ 100VDC |
| ระดับการป้องกันการระเบิด | ปลอดภัยต่อการใช้งานและป้องกันการระเบิด |
| ระดับการป้องกัน | IP65 |
| น้ำหนัก | ~0.45kg |
| สัญญาณเอาต์พุต | แรงดันไฟฟ้า | ประเภทเอาต์พุต |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 สาย |
| 0～10/20mA |
3 สาย |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| เคล็ดลับการสั่งซื้อ ของเครื่องส่งสัญญาณแรงดันแตกต่าง: |
1. เมื่อเลือกผลิตภัณฑ์ โปรดตรวจสอบให้แน่ใจว่าตัวกลางที่วัดได้เข้ากันได้กับชิ้นส่วนที่สัมผัสของผลิตภัณฑ์
2. เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ ขอแนะนำให้ติดตั้งท่อร่วมสามวาล์วระหว่างจุดวัดและเครื่องส่งสัญญาณ เพื่อให้มั่นใจว่ามีการใช้แรงดันอย่างช้าๆ และสม่ำเสมอไปยังห้องแรงดันบวกและลบของเครื่องส่งสัญญาณ
3. ระหว่างการติดตั้ง ควรวางตำแหน่งอินเทอร์เฟซแรงดันที่ปลายทั้งสองด้านในแนวนอน เพื่อลดผลกระทบของตำแหน่งการติดตั้งต่อผลิตภัณฑ์
4. สำหรับข้อกำหนดพิเศษ เช่น การสั่นสะเทือนที่รุนแรง แรงกระแทกทันที การรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง หรือการรบกวนความถี่วิทยุ โปรดแจ้งให้บริษัทของเราทราบและระบุข้อกำหนดเหล่านี้ในการสั่งซื้อ
| คู่มือการสั่งซื้อ ของเครื่องส่งสัญญาณแรงดันแตกต่าง: | ||||||||
| BP93420XX | เครื่องส่งสัญญาณแรงดัน | |||||||
| รหัส | โครงสร้างโดยรวม | |||||||
| DII | เครื่องส่งสัญญาณแรงดันแตกต่าง | |||||||
| ช่วงการวัด | 0-10KPa……~2MPa | |||||||
| รหัส | แหล่งจ่ายไฟ | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณเอาต์พุต | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| รหัส | การเชื่อมต่อแรงดัน | |||||||
| J1 | M20×1.5 ตัวผู้ | |||||||
| J2 | G1/2 ตัวผู้ | |||||||
| J3 | G1/4 ตัวผู้ | |||||||
| J4 | 1/2 NPT ตัวผู้ | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 ปลั๊ก | |||||||
| B3 | เอาต์พุตสายเคเบิลแบบซีล | |||||||
| B4 | อื่นๆ | |||||||
| รหัส | ประเภทแรงดัน | |||||||
| D | แรงดันแตกต่าง | |||||||
