เครื่องส่งสัญญาณแรงดันอุตสาหกรรมหน้าแปลนอุณหภูมิสูงพร้อมจอแสดงผลสำหรับการควบคุมกระบวนการทางอุตสาหกรรม เซ็นเซอร์วัดแรงดัน
Product Details
| หมายเลขรุ่น: | BP93420-IIIF | แหล่งจ่ายไฟ: | 12-32VDC (24VDC) แรงดันไฟฟ้า |
|---|---|---|---|
| อุปตุต: | 4-20mA | ประเภทความดัน: | เกจวัดแรงดัน , สัมบูรณ์ , ปิดผนึก |
| พิสัย: | 0-35kpa~20Mpa | ประเภทโครงสร้าง: | เซ็นเซอร์ส่งสัญญาณไดอะแฟรมแบบฟลัช |
| สื่อการวัด: | ของเหลวหรืออากาศที่มีอุณหภูมิสูง | เกรดความแม่นยำ: | 0.5% |
| แบน: | DN25 DN50 และอื่นๆ | การปรับแต่ง: | ใช่ |
| เน้น |
เครื่องส่งแรงดันอุตสาหกรรม พร้อมจอ,เครื่องส่งความดันระบายความร้อนสูง,เครื่องส่งแรงดันควบคุมกระบวนการอุตสาหกรรม |
||
Product Description

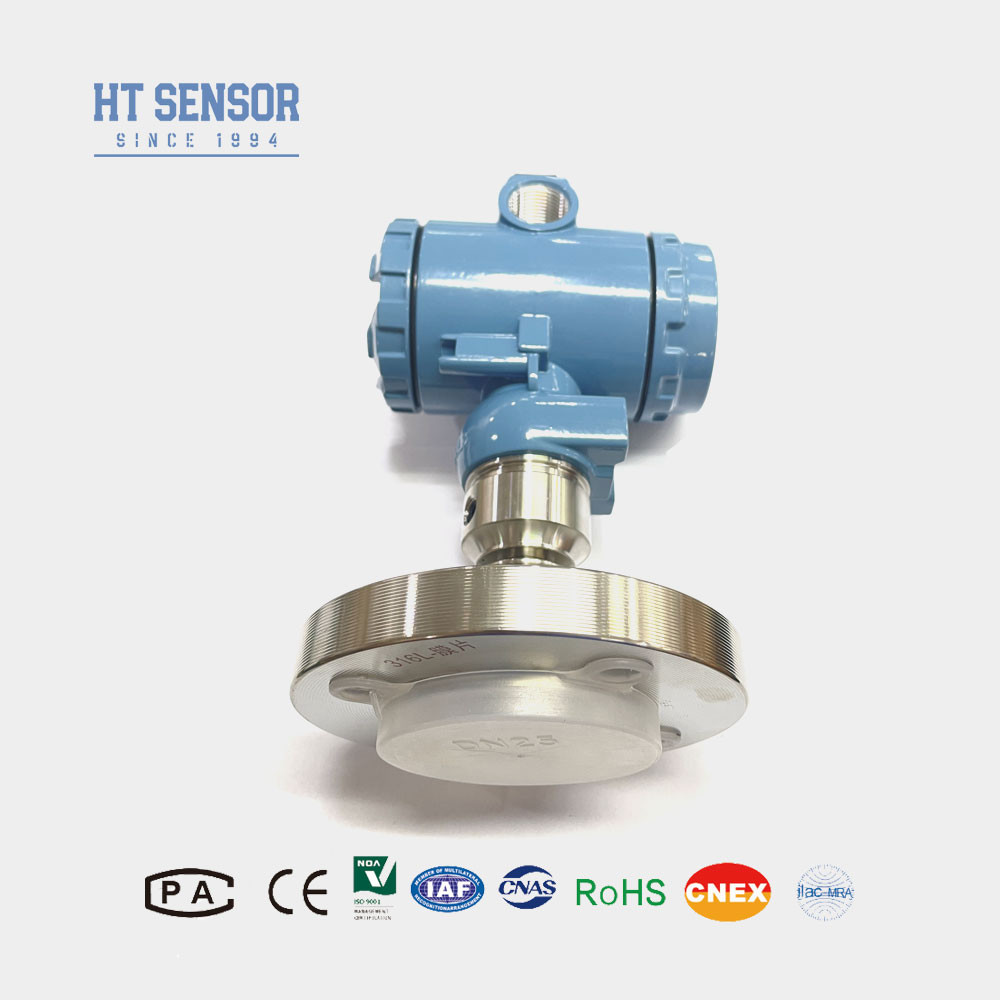

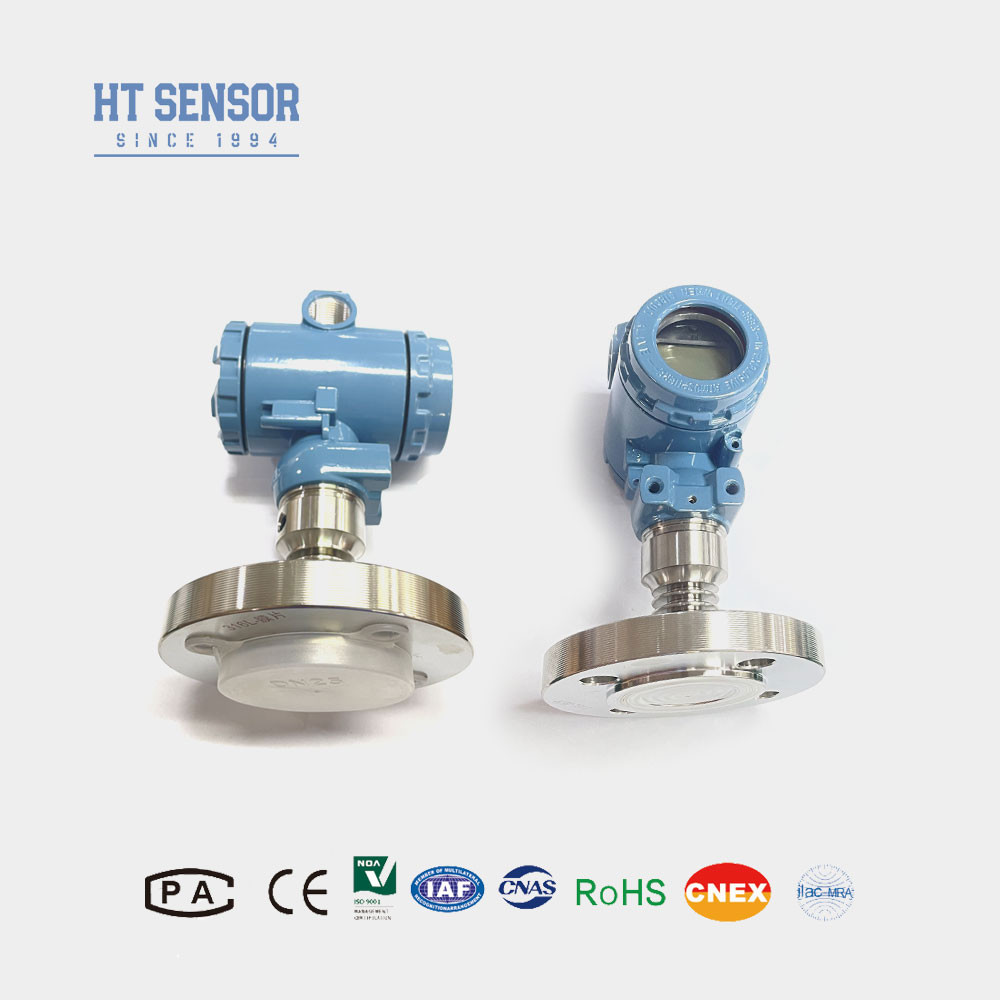

เครื่องส่งความดันอุตสาหกรรมความร้อนสูง Flange พร้อมจอสําหรับควบคุมกระบวนการอุตสาหกรรม
BP93420-IIIFเครื่องส่งแรงดัน
การแนะนําเครื่องตรวจจับแรงดันอุตสาหกรรม:
เครื่องส่งความดันอุณหภูมิสูง BP93420-IIIF ใช้แกนที่เต็มไปด้วยน้ํามันจากซิลิคอนแบบต่อต้านหนังชุด HT เป็นองค์ประกอบการวัดสัญญาณการเชื่อมต่อกระบวนการของมันมีการเชื่อมต่อโดยตรงของ diaphragm การแยก 316Lภายในกระเป๋าเหล็กไร้ขัดเหล็กวงจรประมวลผลสัญญาณแปลงสัญญาณเซ็นเซอร์เป็นสัญญาณออกแบบมาตรฐาน (4-20mA).
| ปริมาตรการทํางานของเครื่องตรวจจับแรงดันอุตสาหกรรม | |
| ระยะการวัด | - 100kPa... 0kPa ̇ 35kPa... 20MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25°C | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70°C ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20°C ~ 80°C |
| อุณหภูมิในการเก็บ | -40°C ~ 120°C |
| การสั่นสะเทือน | 10g,55Hz 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~ 4 กิโลกรัม |
คุณสมบัติของสินค้าเครื่องส่งเซนเซอร์แรงดันอุตสาหกรรม:
- 1. ระยะการวัดที่กว้างขวางตามความต้องการ, ตัวเลือกอินเตอร์เฟซความดันที่หลากหลาย
2. หลากหลายตัวเลือกสัญญาณออก
3. ปรับปุ่มศูนย์และระดับเต็ม
4ความแม่นยําสูง การเชื่อมโยงกระบวนการ multiple aseptic
การใช้เครื่องส่งเซนเซอร์แรงดันอุตสาหกรรม:
- เหมาะสําหรับ 316L การวัดก๊าซและของเหลวที่ไม่เกรี้ยว
- ใช้สําหรับการแปรรูปแบบแบบไม่มีเชื้อเพลิงในอุตสาหกรรมการแพทย์, ยาชีวภาพ, ความสะอาดสุขภาพอาหารและอุตสาหกรรมอื่น ๆ
- มันถูกใช้ในอุตสาหกรรมกระดาษและเคมี รวมทั้งในระดับน้ําเสียและเครื่องดื่ม
| สัญญาณออก ofเครื่องส่งเซนเซอร์แรงดันอุตสาหกรรม | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V |
| ทิปการสั่งซื้อfเครื่องส่งแรงดันอุตสาหกรรม |
- 1การตรวจสอบความสอดคล้อง: เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่ทดสอบมีความสอดคล้องกับส่วนที่ติดต่อของผลิตภัณฑ์
- 2.กล่องเป้าคือส่วนประกอบที่สําคัญ อย่าทําให้เกิดความบกพร่อง
- 3การป้องกันสายฟ้า: เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ เราแนะนําให้คุณติดตั้งอุปกรณ์ป้องกันสายฟ้าในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และการจําหน่ายพลังงานถูกเชื่อมไว้อย่างน่าเชื่อถือ
- 4. ตัวเลือกสายเคเบิล: ความยาวสายเคเบิลแบบตั้งค่าคือศูนย์ และมีวัสดุสายเคเบิล 3 แบบให้เลือก วัสดุสายเคเบิลสามารถเป็นพอลีเอธีลีนได้ เว้นแต่จะระบุอย่างอื่นหากต้องการวัสดุเคเบิลที่แตกต่างกัน, กรุณาระบุในใบสั่งซื้อ
- 5ความต้องการพิเศษ: กรณีการสั่นแรงแรง, พลังการกระแทกทันที, การรบกวนไฟฟ้าแม่เหล็กแรงหรือ RF และความต้องการพิเศษอื่น ๆ, กรุณาแจ้งและระบุในคําสั่ง.
| คู่มือการสั่งซื้อของเครื่องตรวจจับแรงดันอุตสาหกรรม | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ/IQT | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
