| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | HT-IQT |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | Western Union, L/C, T/T |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่น NO.: | HT-IQT | ระยะทาง: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| ประเภทสายไฟ: | หมุด Kovar สี่สายหรือเคลือบทอง | สื่อการวัด: | ก๊าซ ของเหลว และอื่นๆ |
| จัดหา: | 1.5mA | เดีย: | 50.4มม |
| อุณหภูมิ: | -30~125 | output: | สัญญาณเอ็มวี |
| รหัส Hs: | 9026209090 | ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก |
| วัสดุ: | สแตนเลส | การปรับแต่ง: | คำขอที่กำหนดเอง |
| เน้น: | เซ็นเซอร์ความดันซิลิคอนอุณหภูมิสูง,HT-IQT Silicon Pressure Sensor |
||

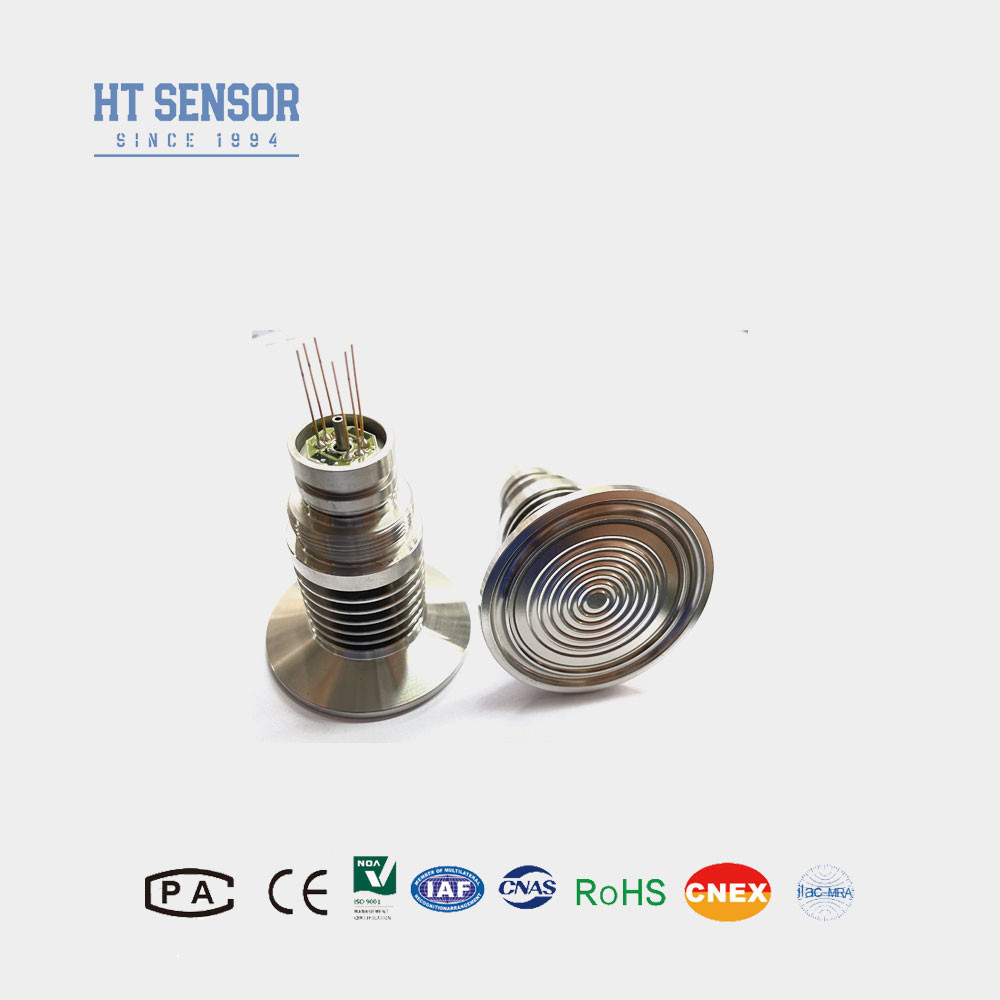

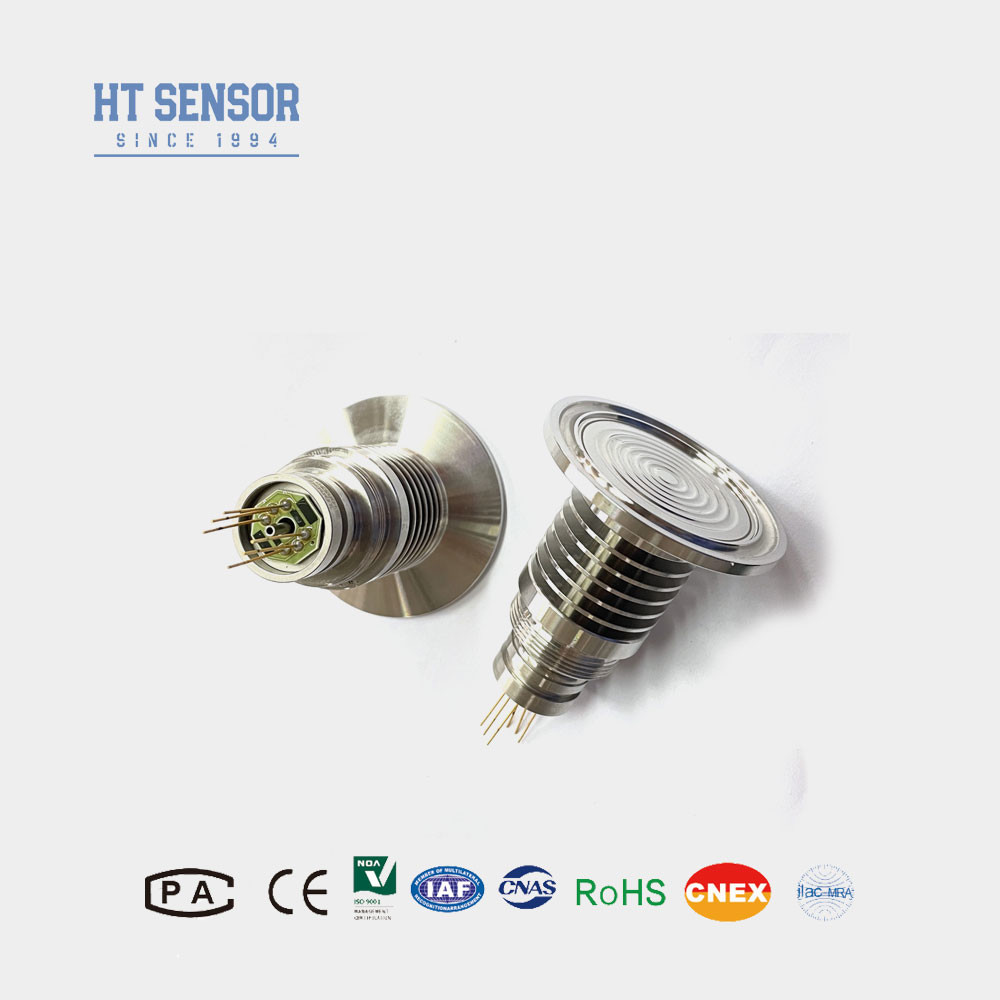

HT-IQT Silicon Piezoresistive Pressure Sensor เครื่องตรวจจับความดันแบบสับสน
การนําเสนอเซ็นเซอร์ความดันซิลิคอน
HT-IQT เป็นเซ็นเซอร์ความดันแหลมฉากลื่นที่มีชิปซิลิคอนระบายอุณหภูมิสูงที่มั่นคงสูง ชิปที่รู้สึกไม่สัมผัสกับสื่อการวัดโดยตรงความดันถูกโอนไปยังชิปที่มีความรู้สึก ผ่านแผ่นผ่าตัดเหล็กไร้ขัด และน้ํามันซิลิโคนปุ่มปิด, และสะพานความต้านทานของชิปเปลี่ยนแปลง, ส่งผลให้มีการเปลี่ยนแปลงของความตึงเครียด, และความตึงเครียดเปลี่ยนแปลงสู่ระดับมิลลิโวลต์. ผลิตภัณฑ์นี้เป็นโครงสร้าง clamps อุณหภูมิสูง,สะอาดง่าย จะไม่ได้ผลิตกระจกในปลายเส้นสะดวกในการทําความสะอาด การติดตั้งง่าย ความน่าเชื่อถือสูง เหมาะสําหรับอุตสาหกรรมอาหาร สุขภาพและอุตสาหกรรมอื่น ๆ
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอน: | |||||
| ระยะการวัด | กว้าง ((G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความไม่เชิงเส้น | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | ||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100 ± 10 | 100±30 | mV | ||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||||
| การเติมกลาง | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ~ 220 กรัม | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: 1.5mA @ 25 °C | |||||
