| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | BPZ93420-IB |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | Western Union, L/C, T/T |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่น NO.: | BPZ93420-IB | พลัง: | 12-36VDC (24VDC) |
|---|---|---|---|
| output: | RS485/4-20mA ต่อสาย | ความมั่นคงในระยะยาว: | +-0.2% F.S/ปี ((ประเภท) |
| วัสดุที่อยู่อาศัย: | 316L. หรือ 304SS | ประเภทแรงดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| สัญลักษณ์: | HTเซ็นเซอร์ | สื่อการวัด: | อากาศเหลว |
| เกรดความแม่นยำ: | <i>0.5%.</i> <b>0.5%</b> <i>0.25%</i> <b>0.25%</b> | ระยะความดัน: | -100กิโลปาสคาล~0กิโลปาสคาล~5กิโลปาสคาล...100เมกะปาสคาล |
| เน้น: | เครื่องส่งความดันที่มีความฉลาดจากซิลิคอน,RS485 เครื่องส่งแรงดันที่ฉลาด,4-20mA เครื่องส่งแรงดันที่ฉลาด |
||

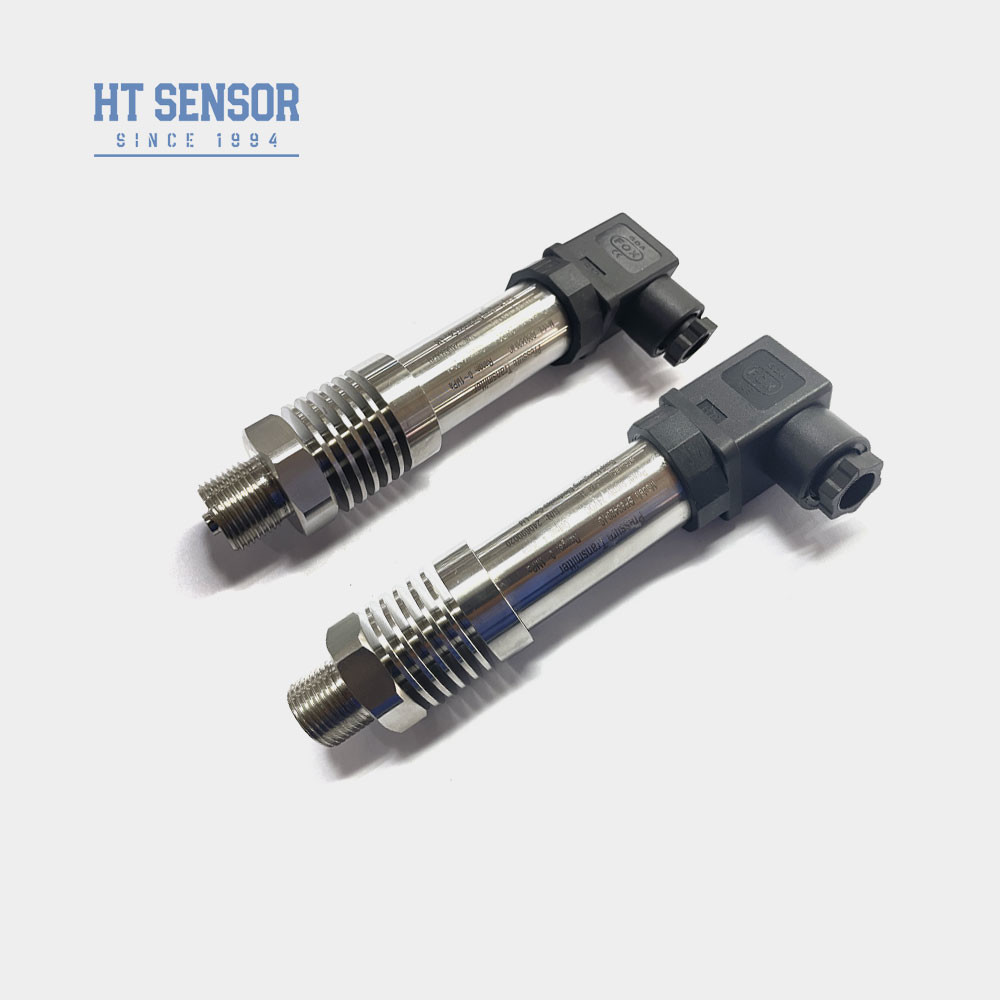

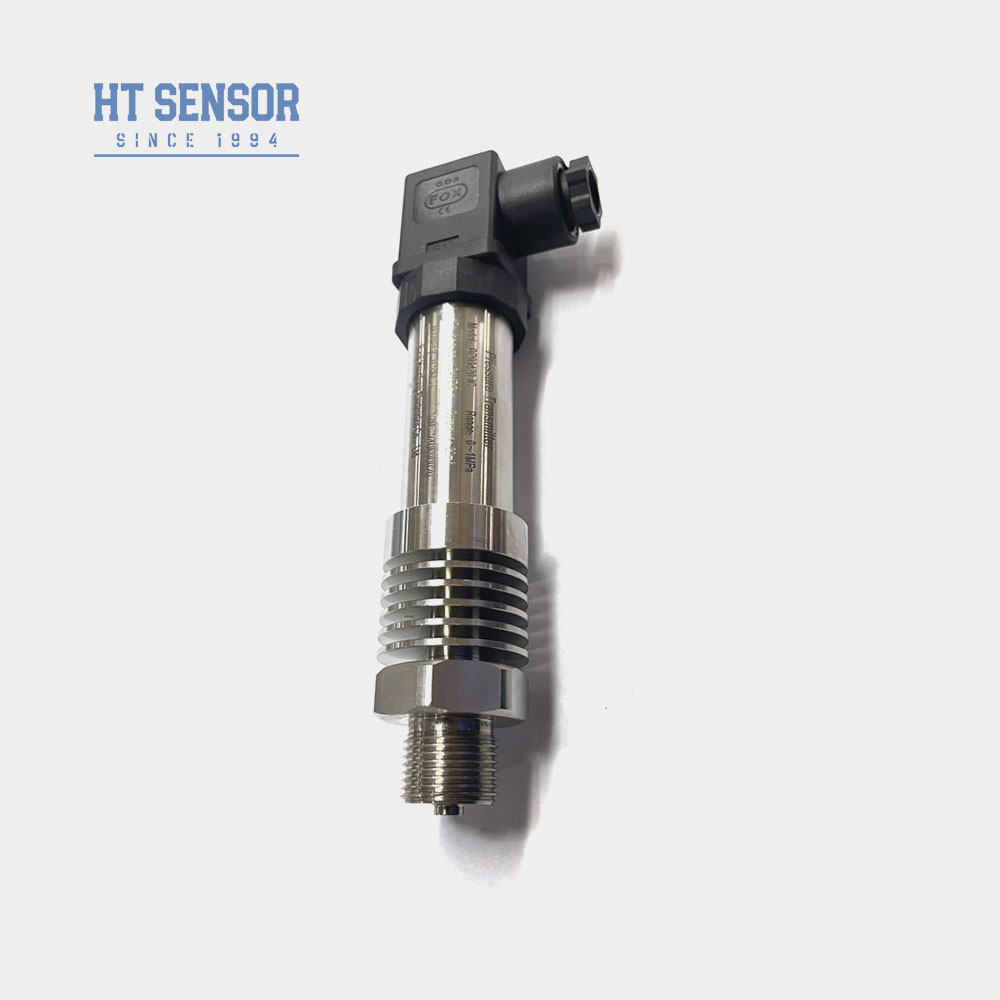

BZP93420IB เครื่องตรวจจับแรงดันสมาร์ท
การนําเสนอเซ็นเซอร์เครื่องส่งแรงดันที่ฉลาด:
BPZ93420-IB เซ็นเซอร์เครื่องส่งแรงดันที่ฉลาด ใช้แกนซิลิคอนกระจายความแม่นยําสูงและความมั่นคงสูงเป็นชิปเซ็นเซอร์แรงดันของเครื่องส่งรองรับวงจรบูรณาการปรับเสียงความแม่นยําสูงและความมั่นคงสูงด้วยศูนย์, การชดเชยขนาดเต็ม, การชดเชยอุณหภูมิ, ความดันของสื่อที่วัดแปลงเป็นสัญญาณสื่อสารมาตรฐาน RS485.ด้วยความแม่นยําสูง, ความมั่นคงที่ดีและความสามารถต่อต้านการแทรกแซงที่ดีที่สุด ผลิตภัณฑ์ทั้งหมดได้รับการทดสอบความเหนื่อยล้าการทดสอบวัยชราในวัฏจักรอุณหภูมิสูงและต่ํา และกระบวนการชําระอุณหภูมิดิจิตอลความแม่นยํา.
เซ็นเซอร์คุณภาพสูง วงจรขยายความแม่นยํา กระบวนการผลิตที่เข้มงวด อุปกรณ์ตรวจสอบและทดสอบการแก่ตัวที่สมบูรณ์แบบ เพื่อรับประกันคุณภาพสินค้าที่ดีเยี่ยมผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในระบบควบคุมแบบไฮดรอลิกและปนูเมติก; ปิโตรเคมี, การคุ้มครองสิ่งแวดล้อม, การบดอากาศ; การตรวจสอบการทํางานของโรงไฟฟ้า, ระบบเบรกล็อกโมติฟ; หน่วยไฟฟ้าร้อน; อุตสาหกรรมเบา, โลหะกลอัตโนมัติอาคาร, ระบบประปาน้ําความดันคง; ระบบอัตโนมัติและการตรวจสอบอื่น ๆ; การตรวจสอบและควบคุมกระบวนการอุตสาหกรรม
ลักษณะสินค้าของเซ็นเซอร์ส่งแรงดันที่ฉลาด:
1. ระยะการวัดที่กว้างขวาง โครงสร้างสแตนเลส รูปแบบการใช้แรงดันที่หลากหลาย
2. การออกแบบที่คอมแพคและเบา
3.ความแม่นยําสูง ทั้งหมดโครงสร้างสแตนเลส
4.สามารถเพิ่ม LED หรือ LCD หัวนาฬิกา
การใช้งานของเซ็นเซอร์ส่งแรงดันที่ฉลาด:
1- การวัดความดันของก๊าซและของเหลวที่ไม่รสด้วยเหล็กไร้ขัดเหล็ก 316L
2ใช้ในอุตสาหกรรมการเรือและการบิน
3. ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และน้ํา
4. ใช้ในระบบควบคุมไฮดรอลิกและปนิวเมติก
| ปริมาตรการทํางานของเซ็นเซอร์ตัวส่งแรงดันที่ฉลาด | |
| ระยะการวัด | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | 0.1% FS |
| ไฮสเตเรซิส | 0.1% FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((ปกติ) ± 0.2% F.S/Year ((สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | Ex db IIC T6 จีบี |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.3kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA ((+HART) | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 | 12 ~ 30VDC | 4 สาย |
| จุดสั่งของเซ็นเซอร์เครื่องส่งแรงดัน |
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่ทดสอบเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ โปรดสังเกตว่าสินค้ากันระเบิด ไม่รวมหัวจอดิจิตอล
3เมื่อสั่งซื้อกับ LCD หรือ LED head display ของเครื่องแปลง, พลังงานของเครื่องส่งไม่ควรต่ํากว่า 20 VDC.
4เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และอุปกรณ์ไฟฟ้าถูกเชื่อมโยงไว้ได้อย่างน่าเชื่อถือ.
5ระยะอุณหภูมิการทํางานที่ระบุของแหวน O ยางฟลอรีนคือ -20 °C ~ 250 °C เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า -20 °C ควรเลือกแหวนประปาชนิด EPDM O
6. ความยาวสายไฟฟ้าโดยธรรมดาคือ 1.5m และมีวัสดุสามประเภทให้เลือก หากไม่มีคําแนะนําพิเศษ จะไม่สามารถใช้สายไฟฟ้าหรือวัสดุสายไฟฟ้าพอลีเอธีลีนหากคุณต้องการวัสดุเคเบิลที่แตกต่างกัน, กรุณาระบุในใบสั่งซื้อ
7. กรณีการสั่นแรงแรงแรงแรงกระแทกทันทีแรงไฟฟ้าแม่เหล็กหรือรังสีความถี่การขัดขวางและความต้องการพิเศษอื่น ๆ กรุณาแจ้งบริษัทของเราและระบุในคําสั่ง
| คู่มือสั่งซื้อของเซ็นเซอร์เครื่องส่งแรงดัน | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ1/IQ2 | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 01. . .0~001... 100MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
