| สถานที่กำเนิด: | เป่าจี้, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | BZP93420-III |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | Western Union, L/C, T/T |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่น NO.: | BPZ93420-III | น้ําหนัก: | ~ 1.2 กิโลกรัม |
|---|---|---|---|
| พลัง: | 24VDC(12-32VDC) | output: | 4-20mA พร้อมจอ LED หรือ LCD |
| ประเภทแรงดัน: | กวัด ความดันสุทธิ ความดันปิด | สัญลักษณ์: | HTเซ็นเซอร์ |
| ประเภทโครงสร้าง: | เครื่องตรวจจับความดันซิลิคอนกระจาย | สื่อการวัด: | น้ํามันเหลว น้ําอากาศ |
| เกรดความแม่นยำ: | 00.5% | ระยะความดัน: | -100kpa...0kpa ~10kpa...100MPa |
| การจัดอันดับ IP: | IP65 | การปรับแต่ง: | OEM และ ODM |
| เน้น: | เครื่องส่งแรงดันที่มั่นคงสูง,เครื่องส่งแรงดันสมาร์ท OEM,เครื่องส่งแรงดันดิจิตอล |
||

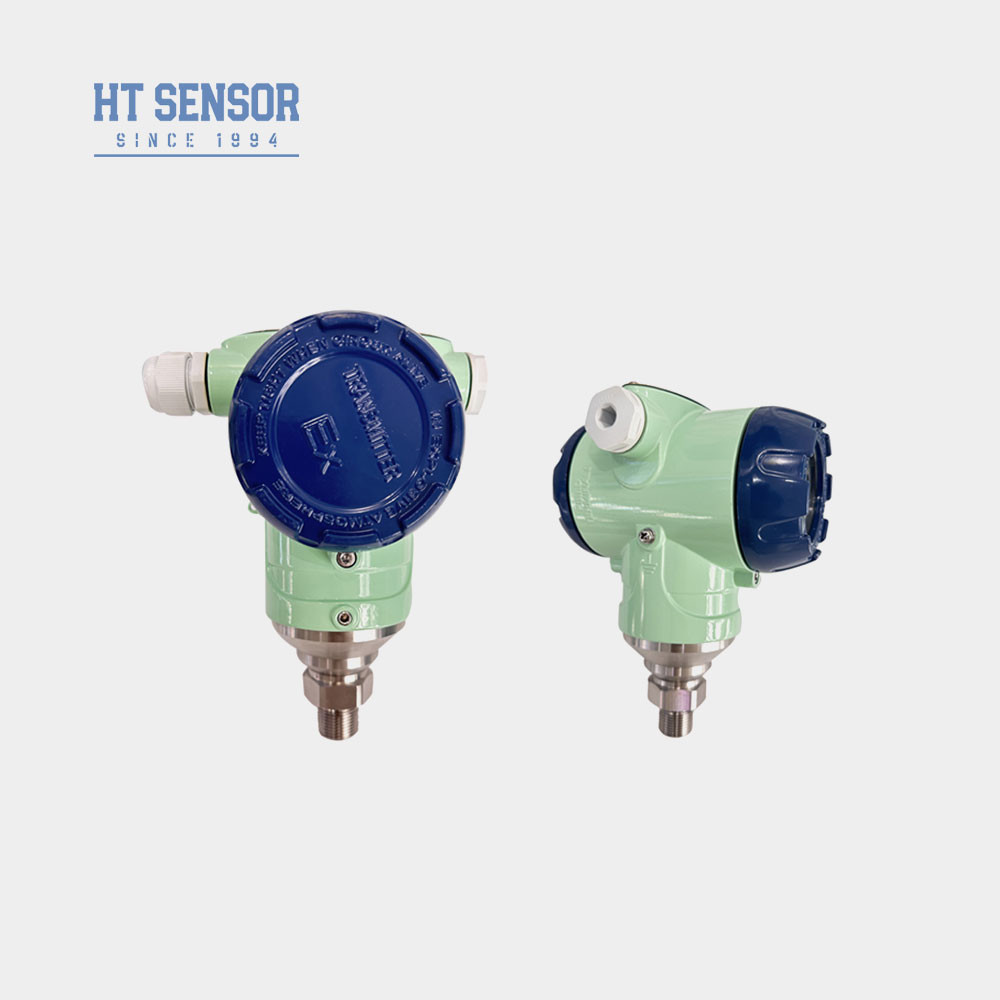

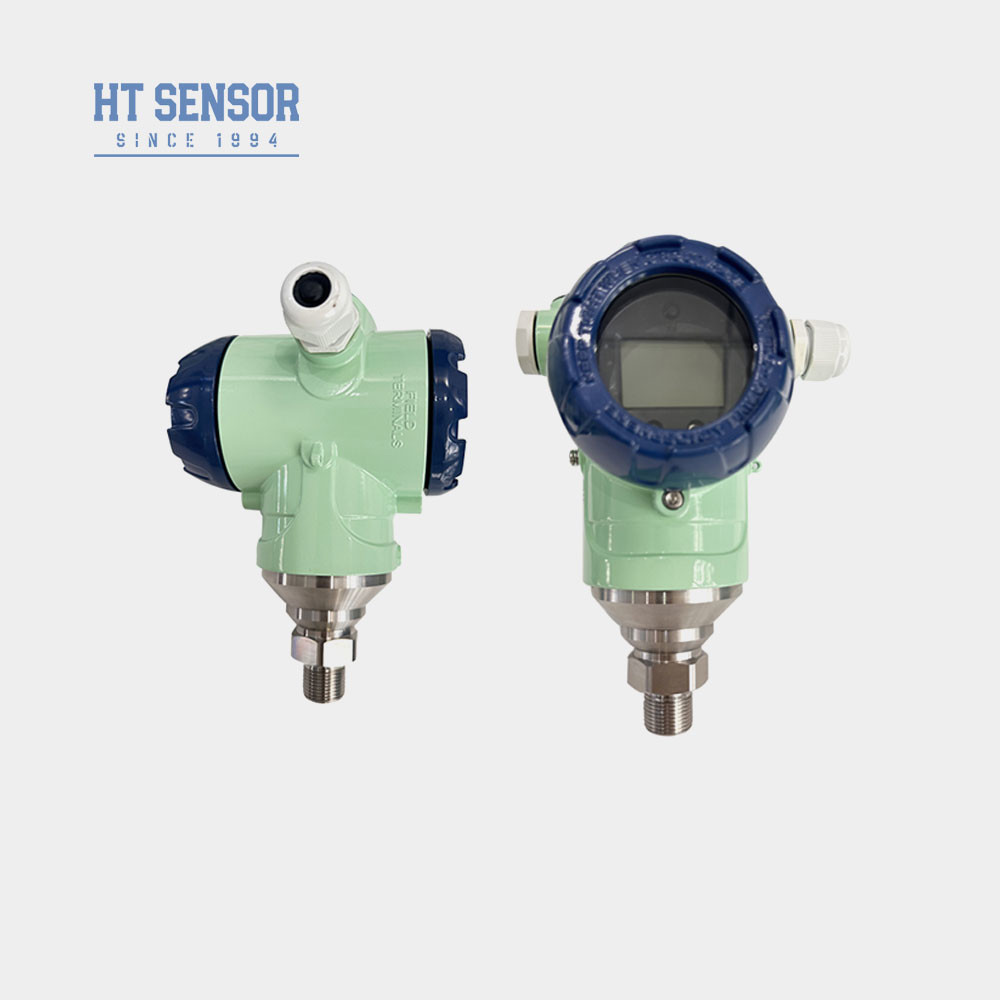

BPZ93420-III เครื่องส่งแรงดันที่ฉลาด
การนําเสนอตัวส่งแรงดันที่ฉลาด:
เครื่องส่งแรงดัน BPZ93420III ใช้ระบบแยกซิลิคอนพีเซอร์เรสซิบิทช์ HTระบบประมวลผลสัญญาณเปลี่ยนสัญญาณเซ็นเซอร์เป็นสัญญาณออกมาตรฐานการทดสอบอย่างเข้มงวดและการตรวจสกรีนการแก่ตัวของส่วนประกอบครึ่งเสร็จและเสร็จผลิตภัณฑ์, รับประกันผลงานที่มั่นคงและน่าเชื่อถือด้วยการป้องกันการแทรกแซงอย่างแข็งแรงความสามารถ อินเตอร์เฟซความดันของตัวส่งความดันมีให้เลือกในหลายแบบแบบฟอร์ม
ลักษณะสินค้าของเครื่องส่งแรงดันที่ฉลาด:
1ระยะการวัดที่กว้างขวาง รูปแบบอินเตอร์เฟซความดันที่หลากหลาย และระดับการป้องกัน IP65
2รูปแบบสัญญาณออกที่หลากหลาย ปรับและแสดง
3. ปรับจุดศูนย์และขนาดเต็ม
4คอร์ใช้ซิลิคอนระบายความละเอียดสูงและความสามารถสูงเครื่องตรวจจับแรงดันแบบ Piezoresistive
การใช้งานของเครื่องส่งแรงดันที่ฉลาด:
1เหมาะสําหรับการวัดความดันของก๊าซและของเหลวที่ไม่รสในเหล็กไร้ขัด 316L
2น้ํามันเคมี โลหะ พลังงาน และน้ํา
3การวัดและควบคุมความดันในสภาพแวดล้อมอุตสาหกรรมกลางแจ้งที่รุนแรง
4. ใช้ในระบบควบคุมแบบไฮดรอลิกและปนูเมติก
| ปริมาตรการทํางานของตัวส่งแรงดันที่ฉลาด | |
| ระยะการวัด | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | ≤ ± 0.1% FS |
| ไฮสเตเรซิส | ≤ ± 0.1% FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/ปี ((ปกติ) ± 0.2% F.S/ปี ((สูงสุด |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | อลูมิเนียมเหล็ก |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~ 1.2 กิโลกรัม |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| ระเบียบสื่อสาร RS485 | 3.6 ~ 30V / แบตเตอรี่ | 4 สาย |
| ทิปการสั่งซื้อ |
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่จะวัดจะเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อวางคําสั่ง, กรุณาสังเกตว่าสินค้าชนิดกันระเบิด ไม่รวมหัวจอดิจิตอล
3เมื่อสั่งซื้อเครื่องส่งสัญญาณที่มีหัวจอ LCD หรือ LED การบริการพลังงานสําหรับเครื่องส่งสัญญาณไม่ควรต่ํากว่า 20VDC
4. เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ จึงแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันสายฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และไฟฟ้าถูกเชื่อมไว้อย่างน่าเชื่อถือ
5ระยะอุณหภูมิการทํางานของวงจร O ยางฟลูโร คือ -20oC ถึง 250oC เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า -20oC มันจําเป็นต้องเลือกประปาวงจร O EPDM
6. ความยาวสายไฟฟ้าโดยธรรมดาคือ 1.5m, มีให้เลือกในสามวัสดุ. หากไม่ระบุ, จะนํามาพร้อมกับวัสดุสายไฟฟ้าพอลีเอธิลีน.กรุณาระบุในลําดับ.
7สําหรับความต้องการพิเศษ เช่น ความสั่นแรงแรงแรงแรงกระแทกทันที ความรบกวนไฟฟ้าแม่เหล็กแรงหรือความถี่วิทยุ กรุณาแจ้งบริษัทของเราและระบุมันในคําสั่ง
| คู่มือการสั่งซื้อ | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ/IQT | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
