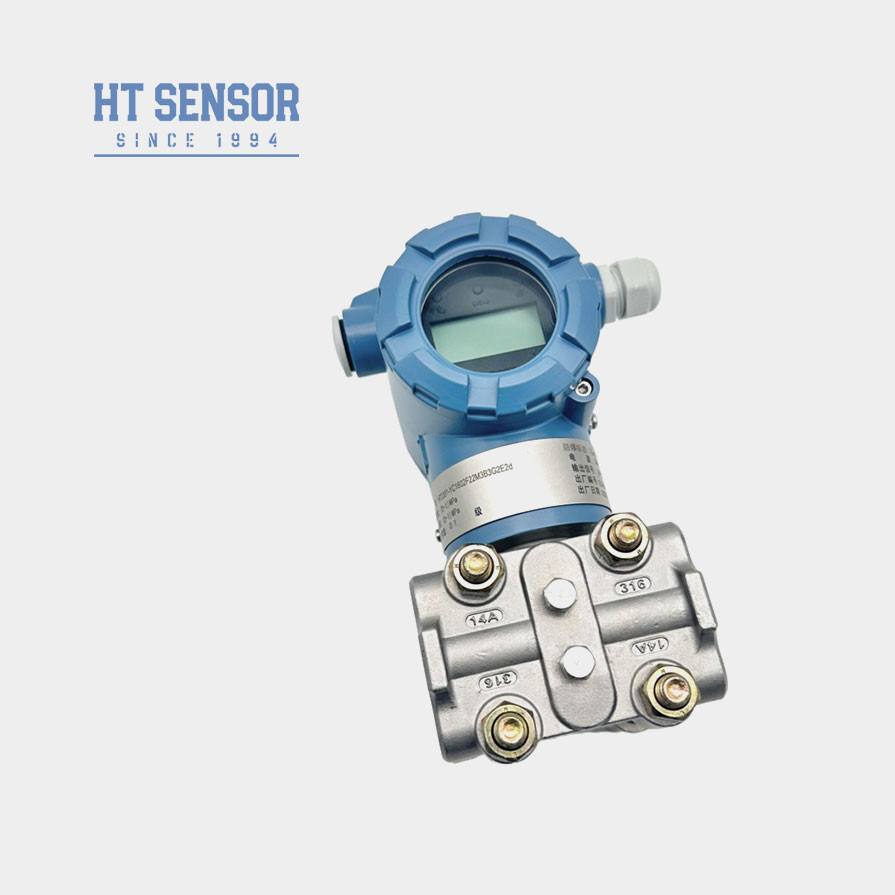

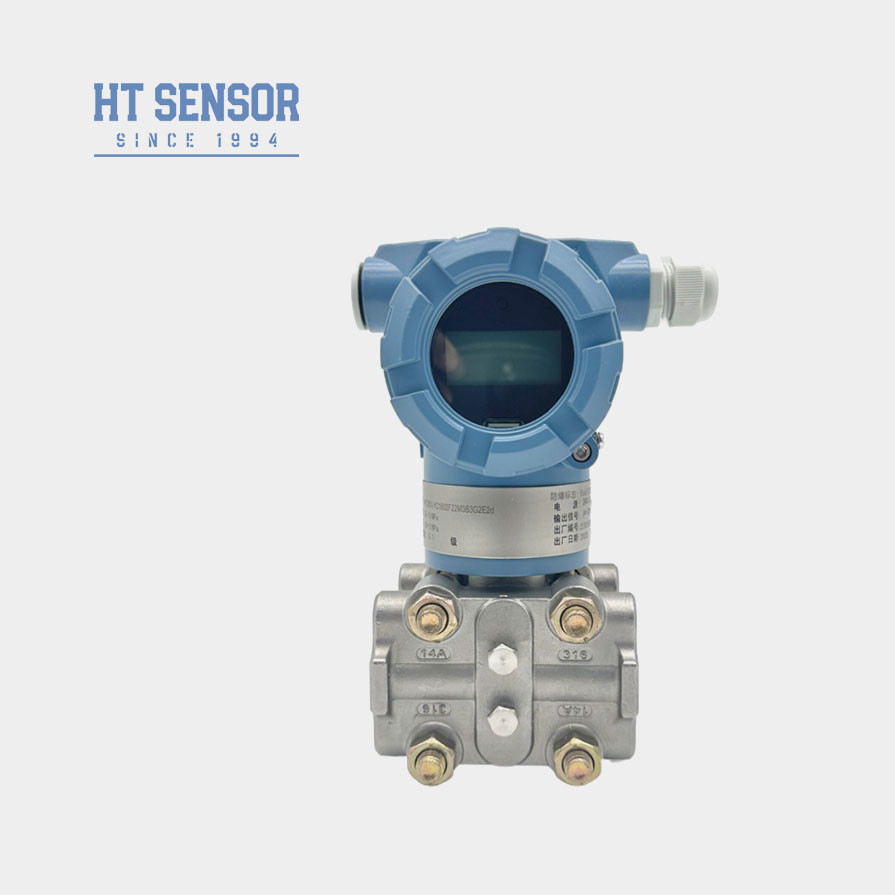

BPHT3351 ทรานสมิตเตอร์วัดความดันแตกต่างสำหรับการติดตั้งที่ง่ายและการออกแบบที่กะทัดรัด เซ็นเซอร์วัดความดัน
Product Details
| รุ่น NO.: | BPHT3351 | พลังงานไฟฟ้า: | 15 ~ 45VDC |
|---|---|---|---|
| น้ําหนัก: | 3.6กก | ความมั่นคง: | +-0.2% F.S/ปี |
| ประเภทแรงดัน: | ความดันแตกต่าง | รายละเอียด: | 500pa~200kpa |
| สาเหตุ: | จีน | ประเภท: | เครื่องส่งสัญญาณความดันแตกต่างแบบคาปาซิทีฟ |
| สื่อการวัด: | แก๊ส | เกรดความแม่นยำ: | 0.1% |
| การจัดอันดับ IP: | IP65 | ||
| เน้น |
การติดตั้งง่าย เครื่องส่งความดันความแตกต่าง,BPHT3351 เครื่องส่งความดันความแตกต่าง,เครื่องส่งความดันความแตกต่างแบบคอมแพคต์ |
||
Product Description
การนําตัวส่งความดันความแตกต่างแบบจุ:
BPHT3351 เครื่องส่งความดันความแตกต่างของความจุเซ็นเซอร์, ความดันหรือความดันความแตกต่างจะทําให้ค่าความจุสัมผัสของเซ็นเซอร์เปลี่ยนแปลง สัญญาณแบบแอนาล็อกที่ผลิตหลังจากการแปลง AD เป็นสัญญาณดิจิตอลที่ส่งไปยังไมโครโปรเซสเซอร์หลังจากการคํานวณและการประมวลผลของไมโครโพเซสเซอร์ ออกสัญญาณดิจิตอล, หลังการแปลง DA เป็นวงจรควบคุมกระแสปัจจุบัน, เปลี่ยนเป็น 4 ~ 20mA อานาล็อกปัจจุบันสัญญาณออก
ลักษณะสินค้าเครื่องส่งแรงดันความแตกต่างแบบจุ:
1.เครื่องส่งใช้โครงสร้างจากสแตนเลส โครงสร้างคอมแพคต และติดตั้งง่าย
2หลังจากการชําระค่าตอบแทนอุณหภูมิที่เข้มงวดและการกรองการแก่ตัว
3. อินเตอร์เฟซไฟฟ้าสามารถเลือกเป็น plug-in หรือทางเลือกการเชื่อมต่อสายตรง
การใช้งานเครื่องส่งแรงดันความแตกต่างแบบจุ:
1เหมาะสําหรับการวัดความดันความแตกต่างของก๊าซหรือของเหลวต่างๆ ในท่อท่อของอุตสาหกรรม เช่น น้ํามัน, เคมี, พลังงานและไฮดรอโลจี
2ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และไฮโดรโลจี
3การวัดความดันสําหรับท่อและห้องเตาอบ
| ผลิต | การออกแบบแบบแอนาล็อก: สองสาย 4-20mADC |
| การออกดิจิตอล: สองสาย 4-20mADC และการวางสัญญาณดิจิตอลแปรต่อกันตาม HART | |
| พลังงานไฟฟ้า | ความดันไฟฟ้า 12.5-45VDC |
| จํากัดภาระ | ความต้านทานภาระขั้นสูงสุด Rmax ในวงจรที่กําหนดโดยความแรงกดไฟฟ้าการให้บริการ, ดูภาพด้านล่าง |
| ระยะทางการสื่อสาร | ขนาดสูงสุด 1.5 กิโลเมตร การสื่อสารหลายที่อยู่ สามารถเชื่อมต่อ 15 เครื่องส่งสมาธิสูงสุด |
| การแสดง | จอดิจิตอล 4 ตัว จอ LCD 5 หลัก แบบตัวชี้ |
| กันระเบิด | ExiaIICT5 ประเภทป้องกันระเบิด |
| 0 สับเปลี่ยน | สามารถโอนบวกหรือโอนลบ แต่ไม่สามารถเกินค่าสูงสุด |
| อุณหภูมิ | อุณหภูมิบริเวณ -40-85°C ((เมื่อเลือก LCD: -20-70°C) |
| อุณหภูมิกลาง | -40°C 104°C |
| ความดันสแตติกและความดันเกินข้างเดียว | 3.45KPa ((ความดันสมบูรณ์) ⭐ 31.2MPa ((ความดันวัด) |
| ความชื้นสัมพัทธ์ | 5~98%RH |
| ระยะเวลาการทํางาน | ไม่ถึง 5 วินาที |
| การเปลี่ยนแปลงความสามารถ | ต่ํากว่า 0.16 ซม. |
| ปรับความชื้น | 0.20 ∙ 25 วินาที |
| การทํางานผิดปกติเตือน | หากเกิดการทํางานผิดปกติ, การตรวจสอบฟังก์ชันอัตโนมัติจะออก 3.9 หรือ 21.0mA |
| การป้องกันการตั้งค่า | เพื่อหลีกเลี่ยงข้อมูลถูกปรับปรุงสุ่ม, สามารถใช้โปรแกรมหรือป้องกันสวิตช์ล็อคข้อมูลบันทึก |
หลักการทํางานเครื่องส่งแรงดันความแตกต่างแบบจุ:
ตามหลักการทํางาน ความดันภายนอกหรือความดันความแตกต่าง จะทําให้มีการเปลี่ยนแปลงในค่าความจุสัมผัสของเซ็นเซอร์มันจะเปลี่ยนเป็นสัญญาณความถี่, ซึ่งถูกส่งไปยังไมโครโพเซอร์.
การคํานวณโดยไมโครโปรเซสเซอร์, สัญญาณการควบคุมปัจจุบันจะออกสู่วงจรการควบคุมปัจจุบัน, เปลี่ยนเป็นปัจจุบัน 4-20mA อานาล็อก
ขณะเดียวกัน ไมโครโปรเซสเซอร์รับผิดชอบสําหรับการปฏิสัมพันธ์และการกระทําอื่น ๆ (การแสดงและการตั้งค่า)การสื่อสารที่ใช้ในการสื่อสารดิจิตอลต้องการการสื่อสารพิเศษของบริษัทของเรา. HART โมดูลจะทําการสื่อสาร HART ส่ง
วิธีการวัดเครื่องส่งแรงดันความแตกต่างแบบจุ:
การวัดระดับของของเหลว:
ในการวัดการไหลของของเหลว ช่องดันควรถูกบุกในด้านด้านของกระบวนการการนําเพื่อหลีกเลี่ยงการฝังของฝุ่นเครื่องส่งควรติดตั้งอยู่ข้างหรือใต้กระบี่ความดัน, เพื่อป้องกันกระบอกอากาศจากการปล่อยลงในหลอดกระบวนการ
