| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | RoHS, ISO9001 |
| หมายเลขรุ่น: | BP93420D-II |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| รายละเอียดการบรรจุ: | กล่อง |
| เวลาการส่งมอบ: | 5-8 วันทำงาน |
| เงื่อนไขการชำระเงิน: | แอล/C, ดี/พี, ที/ที |
| สามารถในการผลิต: | 3000 ชิ้น / เดือน |
| รุ่น: | BP93420D-III | ระยะทาง: | 0-10kpa ~ 2MPa |
|---|---|---|---|
| พลัง: | 5VDC 24VDC | output: | 0.5-4.5V 4-20mA และอื่นๆ |
| วัสดุ: | สแตนเลส | เกลียว: | ชายและหญิง OEM |
| ประเภทแรงดัน: | ความดันแตกต่าง | ประเภทการป้องกัน: | IP65 |
| อุณหภูมิการทํางาน: | -10-70 ℃ | เครื่องเชื่อม: | Big DIN หรือ OEM |
| เน้น: | เครื่องส่งความดันความแตกต่างสําหรับการวัดแก๊ส,เครื่องส่งความดันความแตกต่างสําหรับการวัดของของเหลว,HT Sensor เครื่องส่งแรงดันความแตกต่าง |
||

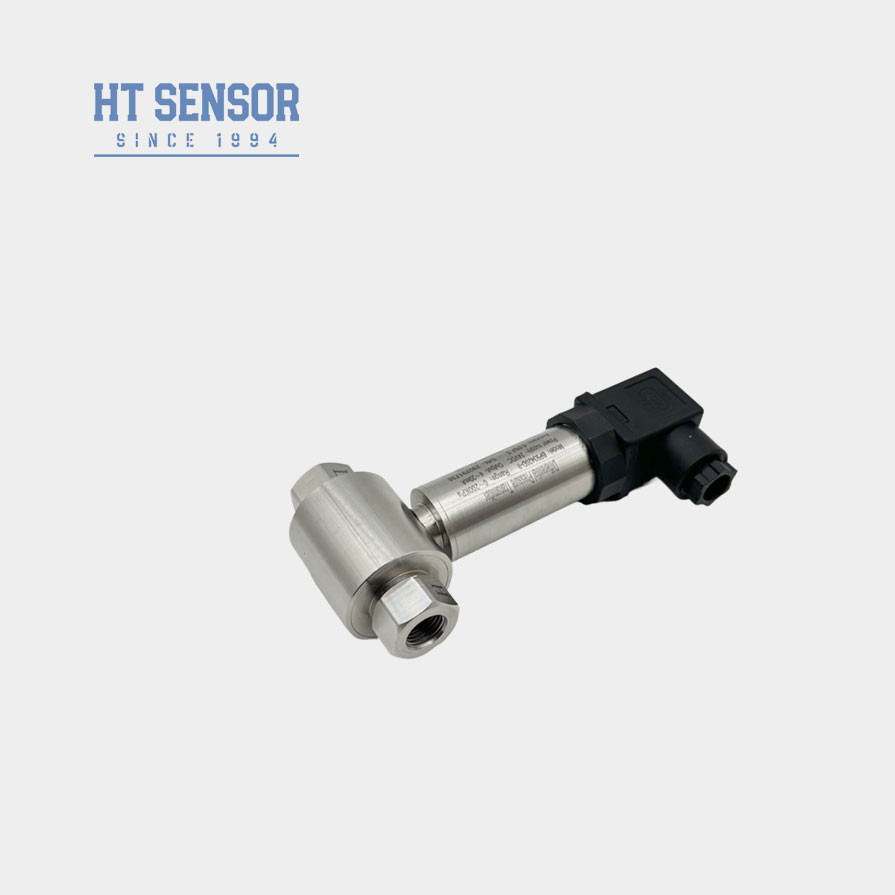

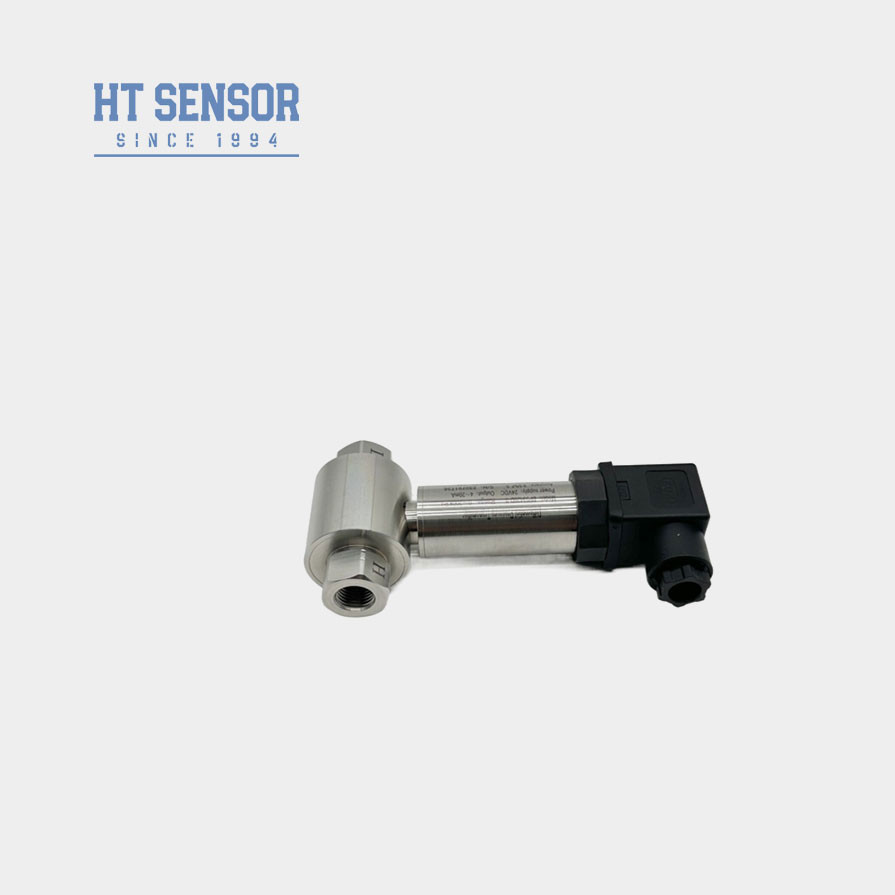

HT Sensor DIN การติดตั้งเครื่องส่งความดันความแตกต่างสําหรับการวัดก๊าซและของเหลว
BP93420DIIDอีฟริเซนอลPรัฐบาลเครื่องส่งสัญญาณ
การนําเสนอของตัวส่งความดันความแตกต่าง:
เครื่องส่งความดันความแตกต่าง BP93420DII ใช้เซ็นเซอร์ซิลิคอนพิเซอเรสติฟิคกระจายเมื่อความแตกต่างความดันของสื่อการวัดตั้งอยู่บนแผ่นกระจกกระจกระจกในทั้งสองข้างของเซ็นเซอร์, การออกสัญญาณโดยสะพาน Wheatstone ของชิปเซ็นเซอร์มีความสัมพันธ์เชิงเส้นที่ดีกับความแตกต่างความดัน และความแตกต่างความดันสามารถวัดได้อย่างแม่นยํามันเหมาะสําหรับการวัดความแตกต่างความดันของก๊าซและของเหลวต่าง ๆ ในท่อน้ํามันสาขาอุตสาหกรรมเคมี พลังงานไฟฟ้า ธารวิทยา และสาขาอุตสาหกรรมอื่นๆ
ลักษณะสินค้าของเครื่องส่งความดันความแตกต่าง:
| ปริมาตรการทํางานของเครื่องส่งความดันความแตกต่าง: | |
|---|---|
| ระยะการวัด | 0-10KPa... ~ 2MPa |
| ประเภทความดัน | ความกดดัน |
| การอุดหนุนด้านเดียว | ≤ 3 เท่าของช่วงที่ระบุ |
| ความดันสแตติก | ค่าขั้นต่ําระหว่าง 5 เท่าของระยะหมายหรือ 7 MPa |
| ความแม่นยํา @ 25°C | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ไฮสเตเรซิส | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.5% F.S/ปี ((≤ 200KPa) ± 0.2% F.S/ปี ((> 200KPa) |
| การเคลื่อนไหวของอุณหภูมิศูนย์ | ± 0.01%FS/°C ((> 100KPa) ± 0.02%FS/°C (≤ 100Kpa) |
| ความผันผันของอุณหภูมิ | ± 0.01%FS/°C ((> 100KPa) ± 0.02%FS/°C (≤ 100Kpa) |
| อุณหภูมิการชดเชย | 0-50°C ((0-10KPa, 0-20KPa) 0-70°C,-10-70°C |
| อุณหภูมิการทํางาน | -30°C~80°C |
| อุณหภูมิในการเก็บ | -40°C~100°C |
| การสั่นสะเทือน | 10g,55Hz 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ปลอดภัยและกันระเบิด |
| ระดับการคุ้มครอง | IP65 |
| น้ําหนัก | ~0.45kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
|---|---|---|
| 4?? 20mA | 1230VDC | 2/3/4 สาย |
| 010/20mA |
3 สาย |
|
| 0/1 5V | ||
| 0.5 วาลต์ | 5VDC |
| คู่มือการสั่งซื้อของเครื่องส่งความดันความแตกต่าง: | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| DII | เครื่องส่งความดันความแตกต่าง | |||||||
| ระยะการวัด | 0-10KPa... ~ 2MPa | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4?? 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 0 ราคา 10VDC | |||||
| S3 | 0 ราคา 5VDC | S7 | 0.5?? 4.5VDC | |||||
| S4 | 010mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×1.5 เพศชาย | |||||||
| J2 | G1/2 เพศชาย | |||||||
| J3 | G1/4 เพศชาย | |||||||
| J4 | 1/2 NPT เพศชาย | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| D | ความกดดัน | |||||||
