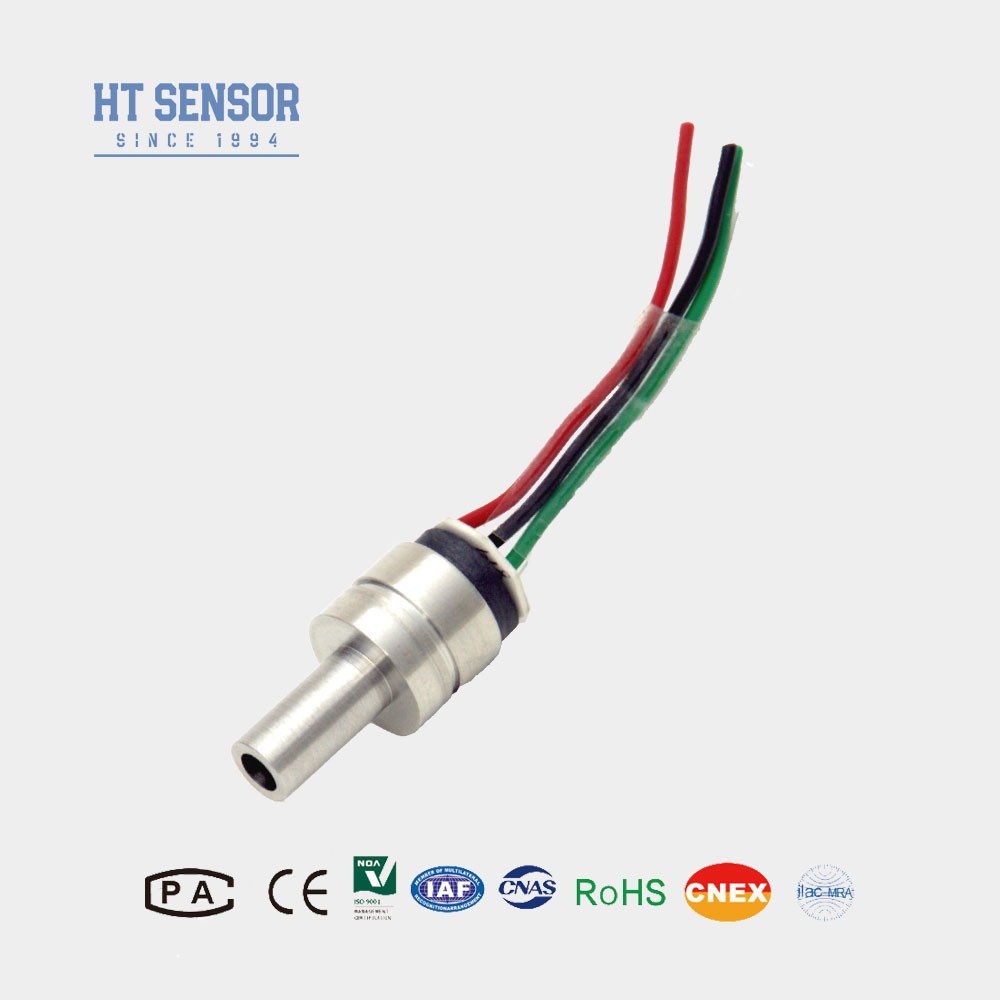

HT13 เครื่องตรวจจับความดันซิลิคอนสําหรับการวัดความดันของก๊าซและของเหลวที่ไม่เป็นสารสกัด
Product Details
| หมายเลขรุ่น: | HT13 | ประเภทสายไฟ: | สี่สาย |
|---|---|---|---|
| การวัดขนาดกลาง: | อากาศและของเหลว | dia: | 13 มม. |
| พิมพ์: | เซ็นเซอร์ความดันซิลิกอน HT13 | ประเภทสัญญาณเอาต์พุต: | สัญญาณ mv ชนิดอนาล็อก |
| วัสดุ: | สแตนเลส 316L | การปรับแต่ง: | มีอยู่ |
| เน้น |
เครื่องตรวจจับความดันซิลิคอนเหลว,HT13 เซนเซอร์ความดันซิลิคอน,เครื่องตรวจจับความดันซิลิคอนก๊าซที่ไม่ละลาย |
||
Product Description
HT13 เครื่องตรวจจับความดันซิลิคอนสําหรับการวัดความดันของก๊าซและของเหลวที่ไม่เป็นสารสกัด
HT13 ซิลิคอน ไพเซอเรสติสติฟ แดงแรงสัมผัส
การนําเสนอเซ็นเซอร์ความดันซิลิคอน
HT13 เซนเซอร์ความดันซิลิคอน คือการออกแบบล่าสุดของเซนเซอร์ความดันซิลิคอนกระจายที่เต็มไปด้วยน้ํามันความแม่นยําและความมั่นคงสูงสแตนเลสทั้งหมดที่มีฟิล์มความดันแบบอัดแรง การตอบสนองความดันเร็วขึ้นและมีความรู้สึกมากขึ้นสิ่งสําคัญที่สุดคือเซ็นเซอร์รับรอง 316 สแตนเลส, CNC ความละเอียดสูง, การนําเข้าผนึก.
ลักษณะสินค้าของเซ็นเซอร์ความดันซิลิคอน:
- ใช้เทคโนโลยีที่ทันสมัย และถูกบรรจุไว้ในสแตนเลส 316Lบ้าน
- ระยะวัดกว้าง 0 ~ 350KPa ~ 60MpaS
- ความน่าเชื่อถือสูงและความมั่นคงที่ดี
- อินเตอร์เฟซหลากหลายแบบ threaded สามารถเลือกได้
- เหมาะสําหรับการวัดความดันของก๊าซและของเหลวที่ไม่เกรี้ยวด้วย 316Lความเหมาะสมของสแตนเลส
- การออกแบบที่คอมแพคต์ เหมาะสําหรับการใช้งานที่มีพื้นที่จํากัด
- ใช้ในระบบควบคุมกระบวนการสําหรับการติดตามและควบคุมความดัน
- ใช้ทั่วไปในระบบเย็นและเครื่องปรับอากาศสําหรับการวัดความดัน
- พลังงานไฟฟ้า: ≤2mA DC (ปกติ 1.5mA DC)
- อัมพาตทางเข้า:3KΩ~6KΩ
- อุปทานการออก:2.5KΩ~6KΩ
- การเชื่อมต่อไฟฟ้า: ปิ้นโควาร์ทองคํา หรือสายอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอน: | ||||
| ระยะการวัด | กว้าง ((G) | 350KPa,1000KPa,2000Kpa | ||
| เสมอ ((A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | |||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPa | |||
| แบบ | แม็กซ์ | หน่วย | ||
| ความเป็นเส้นตรง | ± 015 | ± 03 | % F.S | |
| ความซ้ํา | 0.05 | 0.1 | % F.S | |
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | |
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | |
| ผลิตแบบเต็มขนาด | 100 ± 10 | 100±30 | mV | |
| 0 ออฟเซตเทมป์ ดริฟท์ | ± 05 | ± 1 | % F.S | |
| อุณหภูมิขนาดเต็ม | ± 05 | ± 1 | % F.S | |
| อุปสรรค Temp. | 0 ~ 70 | oC | ||
| อุณหภูมิการทํางาน | -20~80 | oC | ||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | ||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กที่สุดระหว่าง 3 เท่าของขนาดเต็มหรือ 80MPa | |||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | |||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | ||
| วัสดุของแผ่นฉาก | 316L | |||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | |||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | |||
| โชค | 100 กรัม 11 มม. | |||
| เวลาตอบสนอง | ≤ 1 ms | |||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | |||
| การเติมกลาง | น้ํามันซิลิคอน | |||
| น้ําหนัก | ประมาณ 15 กรัม | |||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: 1.5mA @ 25 °C | ||||

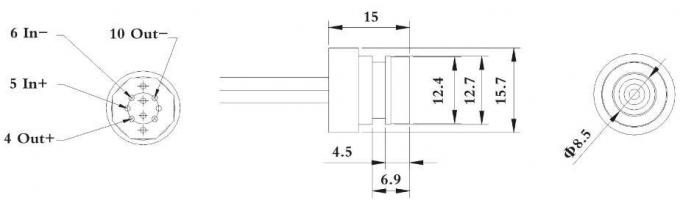

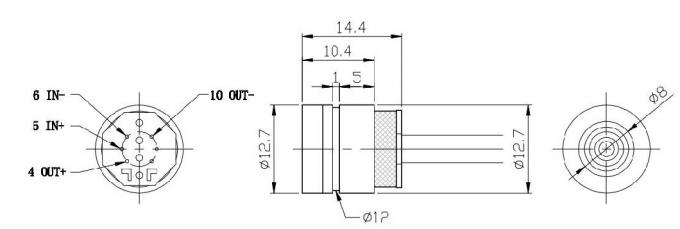

| การก่อสร้าง | |
| ประเภท 1 | |
| ประเภท 2 | |

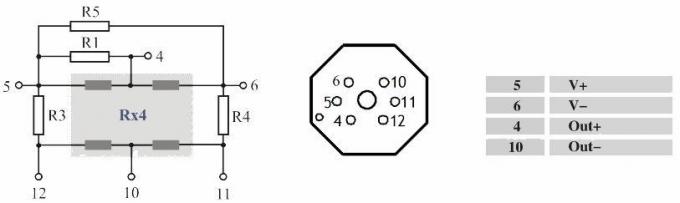

| การเชื่อมต่อไฟฟ้าและการชดเชย |
|

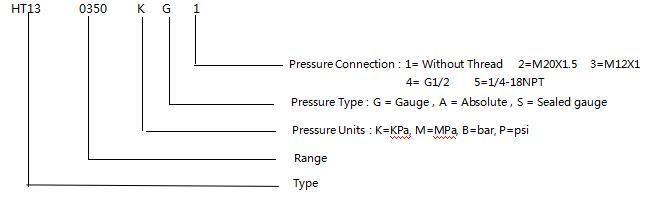

| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
ความต้องการอากาศ ความแน่น
2ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระเงิน
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องความดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
| บริษัท |
