| Place of Origin: | Baoji，China |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| Model Number: | BP157 |
| Minimum Order Quantity: | 1 |
| ราคา: | negotiable |
| Packaging Details: | Standard Export Package |
| Delivery Time: | 5-8 work days |
| Payment Terms: | Western Union, L/C, T/T |
| Supply Ability: | 5000PCS/Month |
| Product Model: | BP157 | Range: | 0~10KPa~20MPa |
|---|---|---|---|
| output: | 4-20mA /0.5-4.5VDC | Accuray: | 0.25% or 0.5% |
| Housing Material: | 304S.S | Protection Rating: | IP65 |
| Model: | 1 | ||
| เน้น: | เครื่องตรวจจับความดันของตัวส่งน้ํามัน,เครื่องตรวจจับความดันซิลิคอนขนาดเล็ก,เครื่องตรวจจับความดันของเครื่องส่งสัญญาณโครงสร้างสแตนเลส |
||

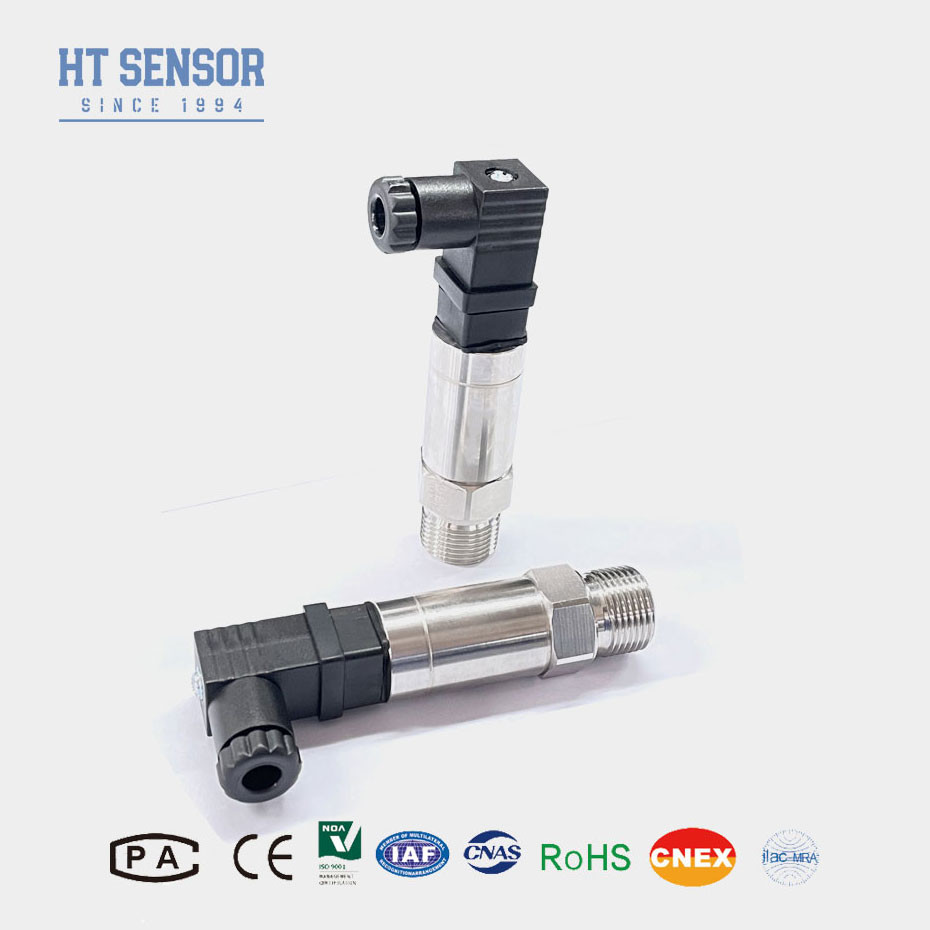

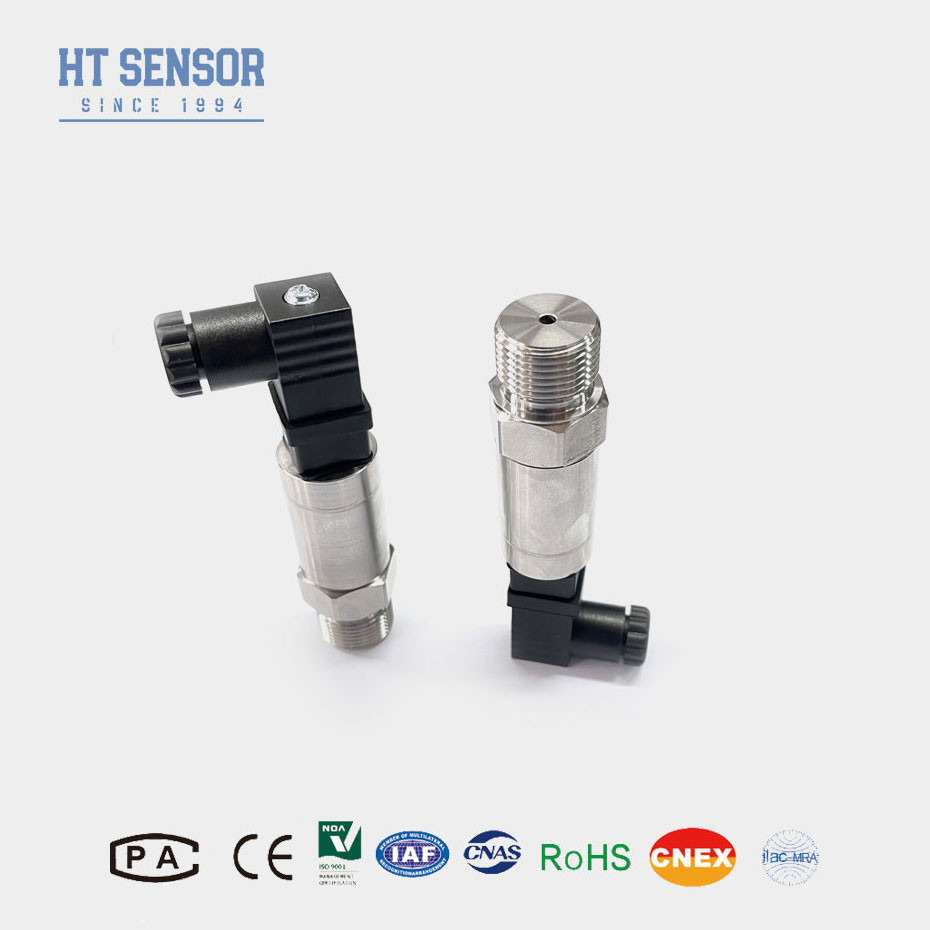

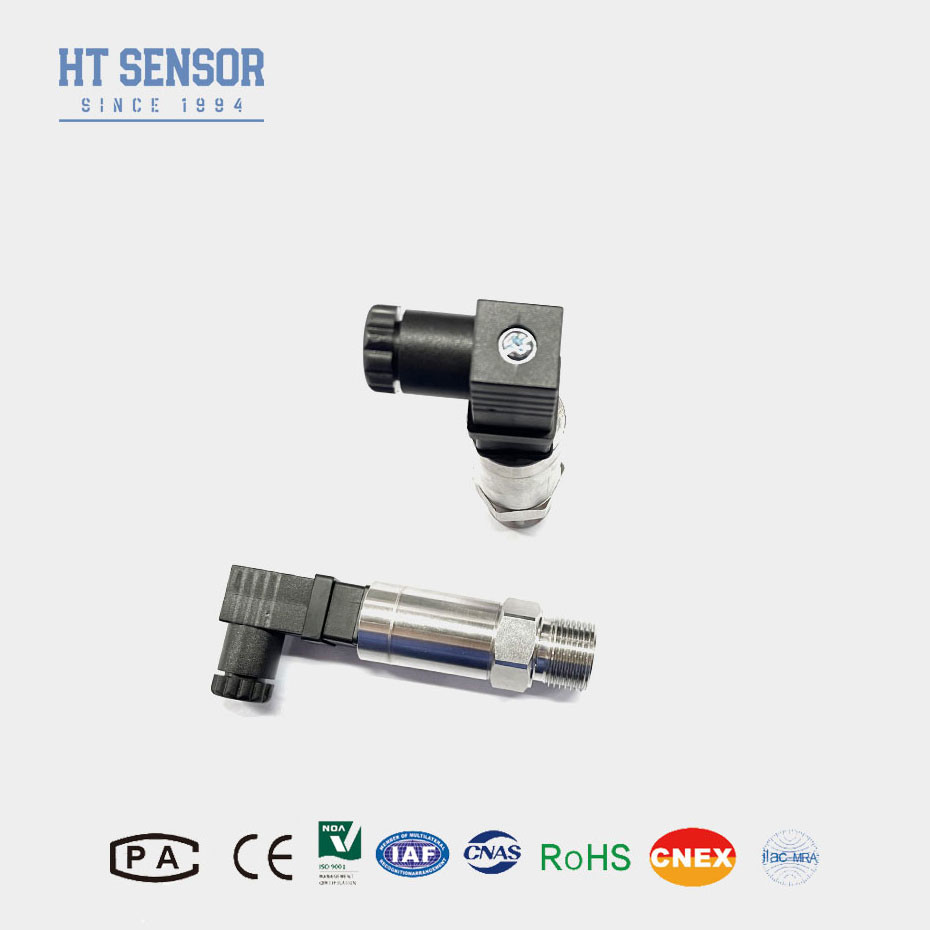

BP157 เครื่องถ่ายความดัน
การนําเสนอเซ็นเซอร์เครื่องส่งแรงดัน
เซ็นเซอร์ส่งความดันซิลิคอนกระจาย มีฟิล์มบางภายใน ซึ่งทําจากวัสดุซิลิคอน เมื่อแรงกดดันที่วัดผลต่อแผ่นกระจกกระจกกระจกกระจกกระจกจะบิดเบือนเล็กน้อยและมีชุดของความต้านทานเล็ก ๆ บน diaphragmเมื่อแผ่นผ่าตัดถูกบิดเบือน ส่งผลให้ค่าความต้านทานของแผ่นผ่าตัดเปลี่ยนแปลงเครื่องส่งแรงดันซิลิคอนกระจายมวลมักมีวงจรสะพานในตัวสะพานประกอบด้วยตัวต่อรองหลายตัว หนึ่งในตัวต่อรองนี้คือตัวต่อรองแบบพีเซอริสติฟ เมื่อตัวต่อรองแบบพีเซอริสติฟเปลี่ยน สะพานจะผลิตสัญญาณไฟฟ้าออกโดยวัดการเปลี่ยนแปลงของสัญญาณไฟฟ้าที่ออกมาจากสะพาน, คุณสามารถรู้โดยตรงขนาดของความดันที่วัดได้ สัญญาณการออกสามารถเป็นอานาล็อก (เช่นความดันหรือกระแส) หรือดิจิตอล (เช่นรหัสดิจิตอล)
คุณสมบัติสินค้าของเซ็นเซอร์ตัวส่งแรงดัน:
การใช้งานของเซ็นเซอร์เครื่องส่งแรงดัน:
ปริมาตรการทํางานของเซ็นเซอร์ตัวส่งแรงดัน:
| ระยะการวัด | 0kPa ️ 10kPa... 5MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25°C | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70°C ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20°C ~ 80°C |
| อุณหภูมิในการเก็บ | -40°C ~ 120°C |
| การสั่นสะเทือน | 10g,55Hz 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.1kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4?? 20mA | 1230VDC | 2/3/4 สาย |
| 010/20mA |
3 สาย |
|
| 0/1 5V | ||
| 0/1?? 10 วอลต์ | ||
| 0.5 วาลต์ |
5VDC |
การสั่งการการเดินทางของเซ็นเซอร์ตัวส่งแรงดัน
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่จะวัดจะเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อวางคําสั่ง, กรุณาสังเกตว่าสินค้าชนิดกันระเบิด ไม่รวมหัวจอดิจิตอล
3เมื่อสั่งซื้อเครื่องส่งสัญญาณที่มีหัวจอ LCD หรือ LED การบริการพลังงานสําหรับเครื่องส่งสัญญาณไม่ควรต่ํากว่า 20VDC
4เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ จึงแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และปัสดุพลังงานถูกเชื่อมไว้อย่างน่าเชื่อถือ
5ระยะอุณหภูมิการทํางานของวงจร O ยางฟลูโร คือ -20 °C ถึง 250 °C เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า -20 °C มันจําเป็นต้องเลือกประปาวงจร O EPDM
6. ความยาวสายไฟฟ้าโดยธรรมดาคือ 1.5m, มีให้เลือกในสามวัสดุ. หากไม่ระบุ, จะนํามาพร้อมกับวัสดุสายไฟฟ้าพอลีเอธิลีน.กรุณาระบุในลําดับ.
7สําหรับความต้องการพิเศษ เช่น ความสั่นแรงแรงแรงแรงกระแทกทันที ความรบกวนไฟฟ้าแม่เหล็กแรงหรือความถี่วิทยุ กรุณาแจ้งบริษัทของเราและระบุมันในคําสั่ง
FQA:
1.Q: คุณสมบัติของเครื่องส่งสัญญาณเซ็นเซอร์ความดันของคุณคืออะไร?
ตอบ: ความแม่นยําสูง ทนทาน และผลงานที่ดีเยี่ยม สามารถปรับแต่งได้
2.Q: ฉันสามารถปรับปรุงรายละเอียดพิเศษ?
A: ใช่, วิศวกรของเราสามารถปรับปรุงผลิตภัณฑ์เพื่อตอบสนองความต้องการเฉพาะเจาะจง. เราให้บริการ OEM และ ODM
3.Q: ความสามารถในการผลิตของคุณคืออะไร?
ตอบ: โรงงานผลิตของเราสามารถผลิตได้ถึง 30,000 เครื่องส่งเซ็นเซอร์ความดันต่อเดือน ดังนั้นเราจึงสามารถตอบสนองความต้องการของคําสั่งขนาดใหญ่ได้อย่างเต็มที่ควรติดต่อทีมงานขายของเราก่อน เพื่อให้การผลิตและการจัดทําการจัดส่งเรียบร้อย
.
4.Q: ระยะเวลาในการจัดส่งทั่วไปคืออะไร?
A: 5 ~ 8 วันทํางานสําหรับรุ่นมาตรฐาน ผลิตภัณฑ์ที่กําหนดเองอาจแตกต่างกัน
