แกนเซ็นเซอร์ความดันซิลิคอน HT30 ปรับแต่งได้ตามความต้องการของลูกค้าที่แตกต่างกัน เซ็นเซอร์วัดระดับน้ำมัน
Product Details
| หมายเลขรุ่น: | HT30 | ประเภทเธรด: | OEM |
|---|---|---|---|
| ประเภทสายไฟ: | สี่สาย | สื่อการวัด: | ก๊าซและของเหลว |
| พิสัย: | 0-10kpa~20mpa | พลัง: | 1.5mA |
| ด้าย: | G1/4 และอื่นๆ | รหัส HS: | 9026209090 |
| สามารถในการผลิต: | 50000PCS / ปี | พิมพ์: | เพรสเชอร์เซนเซอร์แบบพายโซรีซิสทีฟ |
| สำหรับ: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย | ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก |
| วัสดุ: | สแตนเลส | การปรับแต่ง: | มีอยู่ | คำขอที่กำหนดเอง |
| เน้น |
HT30 ซิลิคอนเซนเซอร์ความดัน,เครื่องตรวจจับความดันซิลิคอนที่สามารถปรับแต่งได้,ความต้องการของลูกค้าที่แตกต่างกัน |
||
Product Description

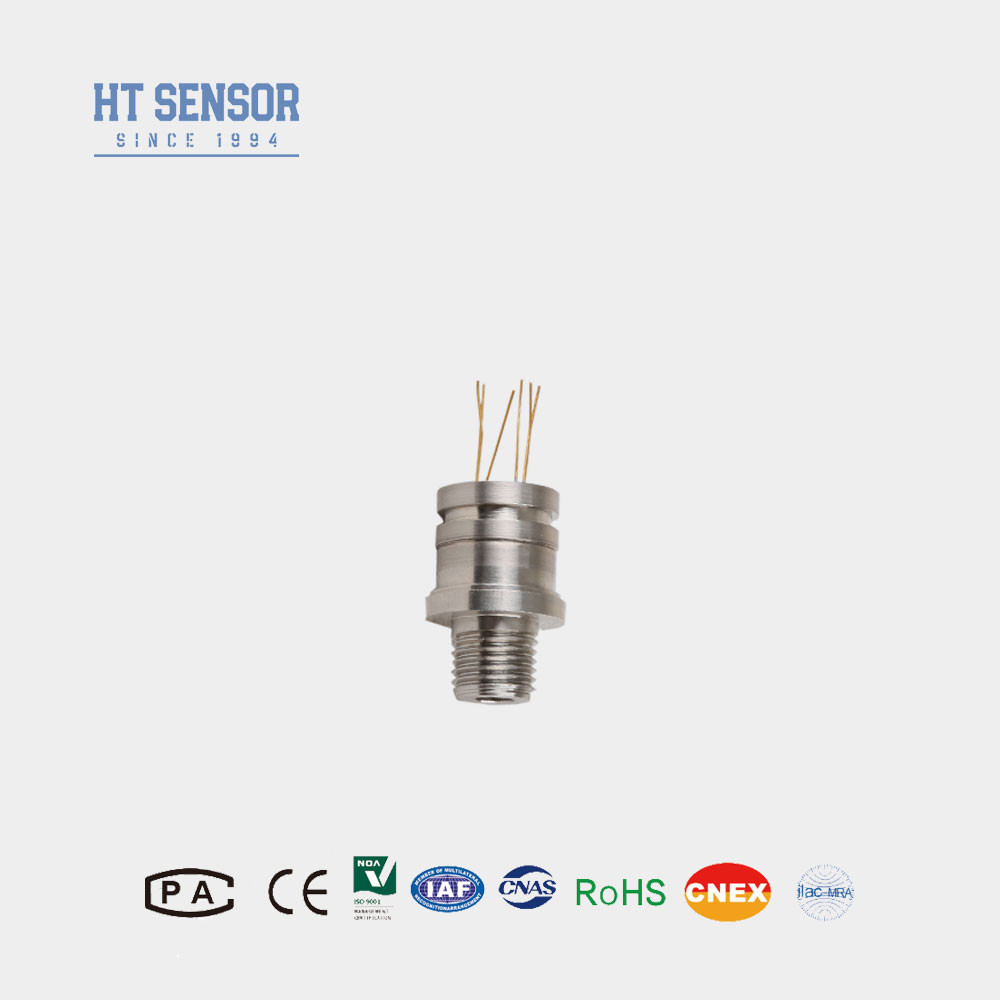

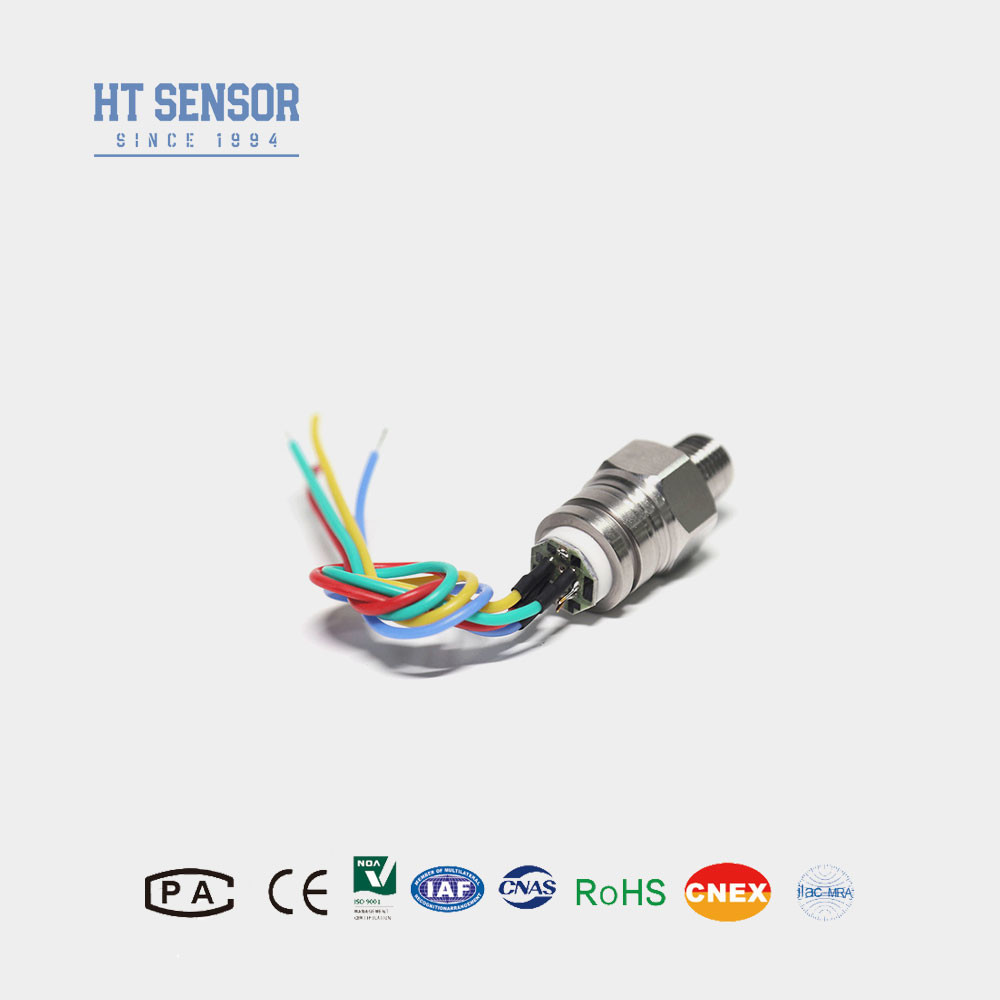

เซ็นเซอร์วัดแรงดันซิลิคอน HT30 ปรับแต่งได้ตามความต้องการของลูกค้า
เซ็นเซอร์วัดแรงดันแบบเพียโซรีซิสทีฟซิลิคอน HT30
บทนำของเซ็นเซอร์วัดแรงดันซิลิคอน:
เซ็นเซอร์วัดแรงดันแบบเพียโซรีซิสทีฟซิลิคอน HT30 เป็นซิลิคอนแบบแพร่ที่เสถียรสูง องค์ประกอบ มันใช้เอฟเฟกต์เพียโซรีซิสทีฟของซิลิคอนแบบแพร่เพื่อวัด แรงดันของของเหลวและก๊าซ แกนกลางถูกเชื่อมเข้าด้วยกันด้วย เกลียวมาตรฐาน และไม่ได้ใช้การซีลโอริง ทำให้เหมาะสำหรับ การใช้งานที่หลากหลาย
- แหล่งจ่ายไฟ: ≤2mA DC (โดยทั่วไป 1.5mA DC)
- อิมพีแดนซ์อินพุต:2.5KΩ~6KΩ
- อิมพีแดนซ์เอาต์พุต:2.5KΩ~6KΩ
- การเชื่อมต่อทางไฟฟ้า: ขา Kovar เคลือบทองคำหรือสายไฟอุณหภูมิสูง 100 มม.
| พารามิเตอร์ประสิทธิภาพ ของเซ็นเซอร์วัดแรงดันซิลิคอน: | |||||
| ช่วงการวัด | เกจ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| สัมบูรณ์ (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ซีล (S) | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| Typ | สูงสุด | หน่วย | |||
| NonLinearity | ±0.15 | ±0.3 | %F.S | ||
| ความสามารถในการทำซ้ำ | 0.05 | 0.1 | %F.S | ||
| ฮิสเทรีซิส | 0.05 | 0.1 | %F.S | ||
| เอาต์พุตออฟเซ็ตเป็นศูนย์ | 0±1 | 0±2 | mV | ||
| เอาต์พุตเต็มสเกล | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Zero Offset Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Full Scale Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| อุณหภูมิชดเชย | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| อุณหภูมิในการทำงาน | -20~80 | ºC | |||
| อุณหภูมิในการจัดเก็บ | -40~125 | ºC | |||
| โอเวอร์โหลดที่อนุญาต | ใช้ค่าน้อยกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||||
| แรงดันระเบิด | 5X ขนาดเต็ม | ||||
| ความเสถียรในระยะยาว | 0.2 % | F.S/ปี | |||
| วัสดุไดอะแฟรม | 316L | ||||
| ความต้านทานฉนวน | ≥200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาวะ 10gRMS, 20Hz ถึง 2000Hz | ||||
| แรงกระแทก | 100g,11ms | ||||
| เวลาตอบสนอง | ≤1ms | ||||
| ซีลโอริง | ยางไนไทรล์หรือยางฟลูออโร | ||||
| สารเติม | น้ำมันซิลิคอน | ||||
| น้ำหนัก | ~63g | ||||
| พารามิเตอร์ได้รับการทดสอบภายใต้เงื่อนไขต่อไปนี้: 1.5mA @ 25°C | |||||
| โครงสร้างภายนอก ของเซ็นเซอร์วัดแรงดันซิลิคอน | |
| ขนาด |
|

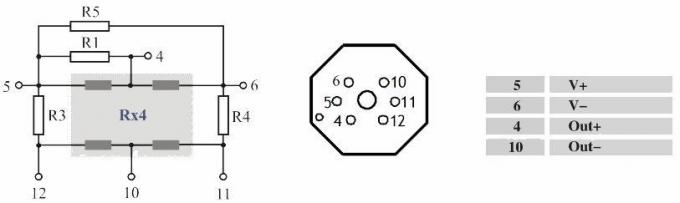

| การเชื่อมต่อทางไฟฟ้าและการชดเชย |
|

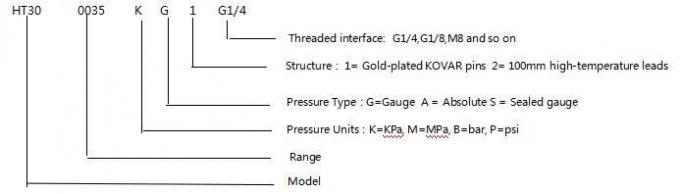

| ตัวอย่างการเลือก |
คุณสมบัติของผลิตภัณฑ์ ของเซ็นเซอร์วัดแรงดันซิลิคอน:
- ใช้เทคโนโลยีขั้นสูงและตัวเรือนสแตนเลส 316L พร้อมด้วย วัสดุเช่นไทเทเนียมและ Hastelloy สำหรับไดอะแฟรม
- ใช้วงจรฟิล์มหนาสำหรับการชดเชยอุณหภูมิและจุดศูนย์ การแก้ไข.
- มีอินเทอร์เฟซเกลียวให้เลือกหลายแบบ
- เชื่อมเป็นชิ้นเดียว ขนาดกะทัดรัด และมีความน่าเชื่อถือสูง
| เคล็ดลับการสั่งซื้อ |
1. ในการประกอบ ให้ใส่ใจกับการประสานงานของขนาดแกนกลางและตัวเรือนเครื่องส่งสัญญาณเพื่อให้ได้การซีลที่ต้องการ
2. ในระหว่างกระบวนการประกอบตัวเรือน ตรวจสอบให้แน่ใจว่าได้จัดตำแหน่งในแนวตั้งและใช้แรงกดที่สม่ำเสมอเพื่อหลีกเลี่ยงการติดขัดหรือทำให้แผ่นชดเชยเสียหาย
3. หากสื่อที่ทดสอบเข้ากันไม่ได้กับไดอะแฟรมแกนกลางและวัสดุตัวเรือน (316L) ควรให้คำแนะนำพิเศษเมื่อทำการสั่งซื้อ
4. หลีกเลี่ยงการกดไดอะแฟรมเซ็นเซอร์ด้วยมือหรือวัตถุมีคมเพื่อหลีกเลี่ยงการเสียรูปหรือการเจาะไดอะแฟรมและความเสียหายต่อแกนกลาง
5. เปิดพอร์ตแรงดันของแกนเกจไปยังบรรยากาศเพื่อป้องกันไม่ให้น้ำ ไอน้ำ หรือสื่อที่มีฤทธิ์กัดกร่อนเข้าไปในห้องแรงดันลบของแกนเกจ
6. หากมีการเปลี่ยนแปลงพินใดๆ โปรดดูป้ายกำกับบนสายไฟแกนกลางจริง
