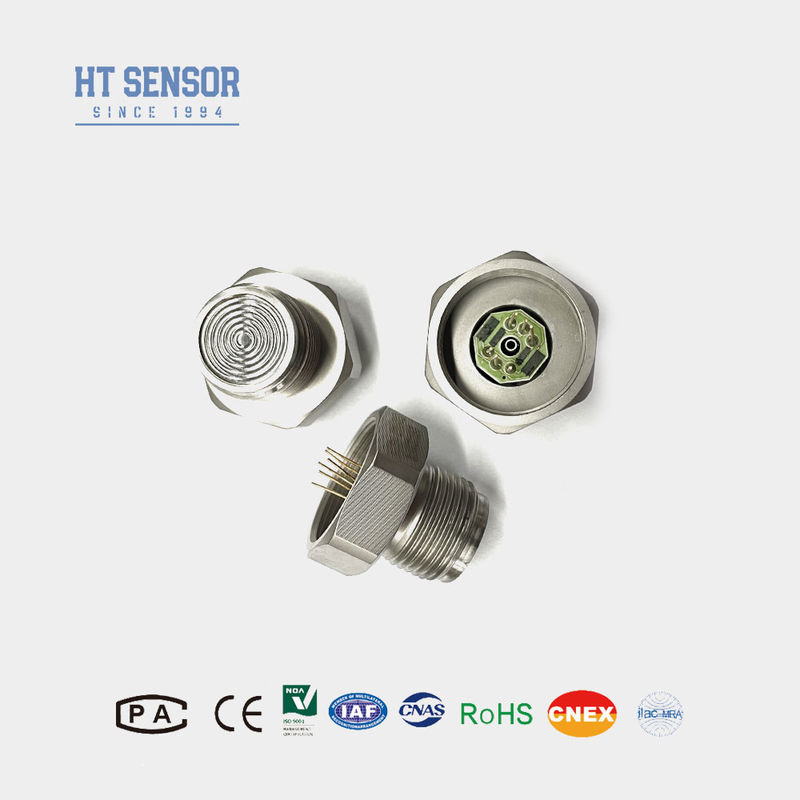

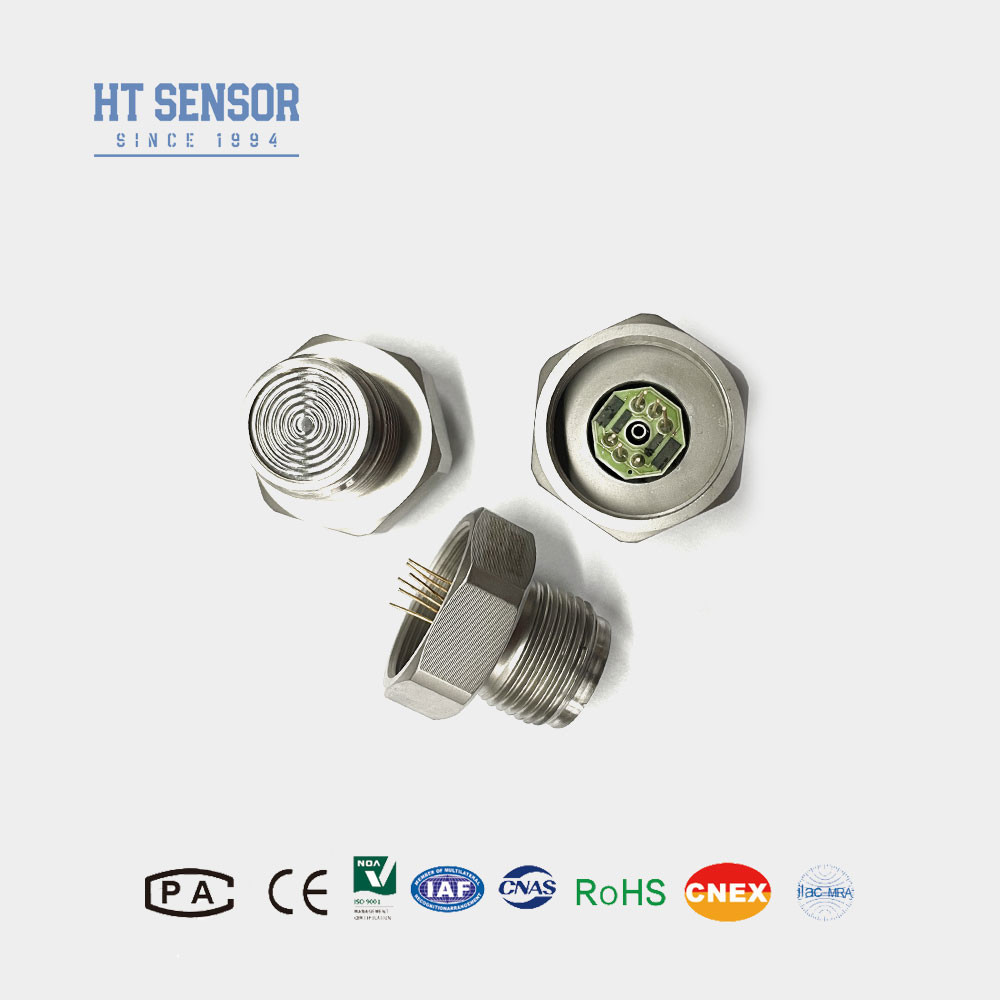

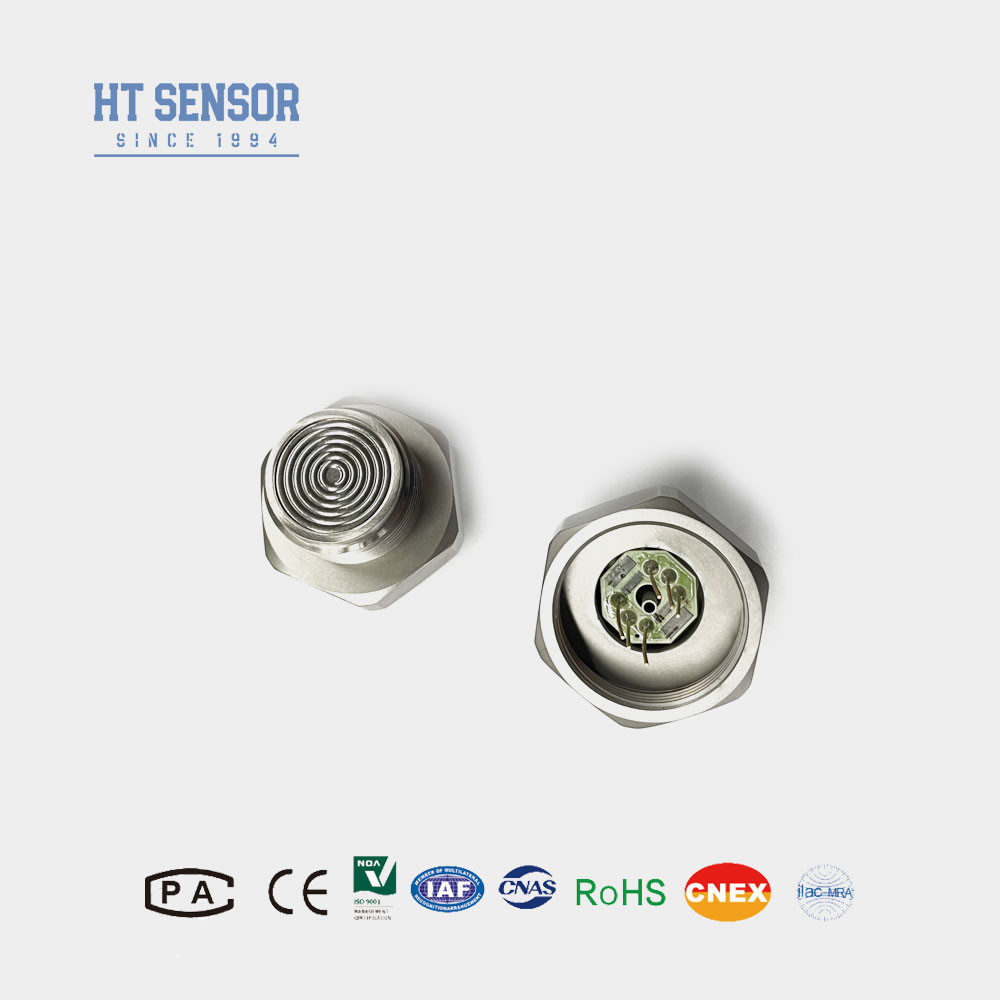

เซ็นเซอร์วัดแรงดันซิลิคอนแบบโครงสร้างไดอะแฟรมแบบเรียบสำหรับการทำความสะอาดง่ายและเซลล์เซ็นเซอร์วัดระดับความน่าเชื่อถือสูง
Product Details
| หมายเลขรุ่น: | HT24 | ด้าย: | G1/2 M20*1.5 1/2NPT |
|---|---|---|---|
| สื่อการวัด: | ก๊าซและของเหลว | พิสัย: | 0-10kpa~20mpa |
| พลัง: | 1.5mA | เครื่องหมายการค้า: | เฮงตอง |
| ต้นทาง: | บาโอจี, จีน | พิมพ์: | เซ็นเซอร์วัดแรงดันน้ำแบบเพียโซรีซิสทีฟ |
| สำหรับ: | เครื่องส่งแรงดันระบาย | ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก |
| วัสดุ: | สแตนเลส 316L | การปรับแต่ง: | OEM |
| เน้น |
เครื่องตรวจจับความดันซิลิคอนความน่าเชื่อถือสูง,เครื่องตรวจจับความดันซิลิคอน,เซ็นเซอร์ความดันซิลิคอน ทําความสะอาดง่าย |
||
Product Description
โครงสร้าง Diaphragm Flush เซนเซอร์ความดันซิลิคอนสําหรับการทําความสะอาดง่ายและความน่าเชื่อถือสูง
HT24 ซิลิคอน Piiezoresistive เครื่องตรวจจับความดัน
การนําเสนอเซ็นเซอร์ความดันซิลิคอน diaphragm flush
HT24 เป็นเซ็นเซอร์ความดันแหลมฉากลื่นที่มีชิปซิลิคอนกระจายที่มีความมั่นคงสูง ชิปที่รู้สึกไม่สัมผัสกับสื่อการวัดโดยตรงความดันถูกโอนไปยังชิปที่มีความรู้สึก ผ่านแผ่นผ่าตัดเหล็กไร้ขัด และการปิดน้ํามันซิลิโคน. ผลิตภัณฑ์นี้เป็นโครงสร้างแผ่นแผ่นผนังที่มีเส้นใย, G1/2 M20* 1.5 1/2NPT เป็นเส้นใยที่ใช้กันทั่วไป. ทําความสะอาดง่าย, ความน่าเชื่อถือสูง. เหมาะสําหรับอาหาร, สุขภาพและอุตสาหกรรมอื่น ๆ
ลักษณะสินค้าของเซ็นเซอร์ความดันซิลิคอน diaphragm flush:
- การใช้เทคโนโลยีที่ทันสมัยและ 316L ตู้เหล็กไร้ขัดเหล็กวัสดุ เช่น ไทเทเนียมและฮาสเทลโลย์ สําหรับแผ่นกระโปรง
- การใช้วงจรแผ่นหนาสําหรับการชําระอุณหภูมิและจุดศูนย์ การแก้ไข.
- ความน่าเชื่อถือที่โดดเด่น ความซ้ําและความมั่นคง
- ล้างโครงสร้างหลอดรังสี ทําให้สะอาดง่าย
- พลังงานไฟฟ้า: ≤2mA DC (ปกติ 1.5mA DC)
- อัมพาตทางเข้า: 2.5KΩ ~ 6KΩ
- ความต้านทานการออก: 2.5KΩ ~ 6KΩ
- การเชื่อมต่อไฟฟ้า: ปิ้นโควาร์เคลือบทอง หรือสายอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอน diaphragm flush: | |||||
| ระยะการวัด | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความไม่เชิงเส้น | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | ||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100 ± 10 | 100±30 | mV | ||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||||
| การเติมกลาง | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ~ 55 กรัม | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: 1.5mA @ 25 °C | |||||
| การก่อสร้าง | |

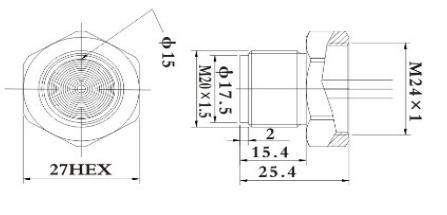

| ขนาด |
|

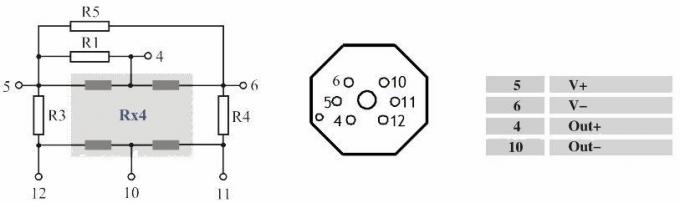

| การเชื่อมต่อไฟฟ้าและการชดเชย |
|

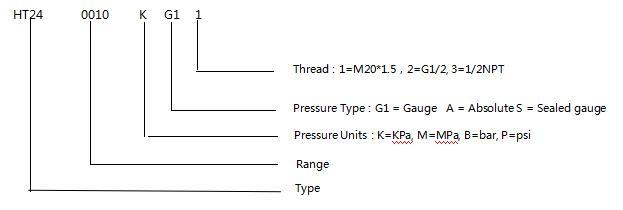

| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
- 1ระหว่างการประกอบ, ความสนใจควรถูกจ่ายให้การประสานงานระหว่างขนาดแกนและบ้านตัวส่งเพื่อบรรลุความแน่นที่ต้องการ
- 2. ในกระบวนการของการประกอบเปลือก, เพื่อให้แน่ใจว่าการจัดตั้งตั้ง, และแรงกดอย่างเท่าเทียมกัน, เพื่อหลีกเลี่ยงการติดหรือความเสียหายการชําระเงินบอร์ด
- 3หากสื่อที่ทดสอบไม่เข้ากันได้กับส่วนกลางของแผ่นหินและวัสดุที่ใช้ในการเก็บ (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
- 4. หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อไม่ให้เกิดความเสียหายต่อแกนเนื่องจากการปรับปรุงหรือเจาะแดนกลาง
- 5. ปิดปากแกนเครื่องวัดความดันให้เปิดให้บรรยากาศ, ป้องกันน้ํา, คัน, หรือสื่อ corrosive เข้าสู่ห้องแกนเครื่องวัดความดันลบ6. หากมีปินการเปลี่ยนแปลงใด ๆ, กรุณาตามฉลากบนตัวนําจริงสําหรับอ้างอิง
| บริษัท |
FAQ:
1คําถาม: คุณสมบัติของเครื่องส่งสัญญาณเซ็นเซอร์ความดันของคุณคืออะไร?
ตอบ: เครื่องส่งเซ็นเซอร์ความดันของเรา มีลักษณะเป็นความแม่นยําสูง ทนทาน และมีผลงานที่ดีเยี่ยม
2. Q: ฉันสามารถปรับปรุงรายละเอียดพิเศษ?
ตอบ: ครับ วิศวกรของเราสามารถปรับปรุงผลิตภัณฑ์เพื่อตอบสนองความต้องการเฉพาะเจาะจง ผ่านบริการ OEM และ ODM ของเรา
3. Q: ความสามารถในการผลิตของคุณคืออะไร?
ตอบ: โรงงานผลิตของเรามีศักยภาพในการผลิต เครื่องส่งสัญญาณเซ็นเซอร์ความดันถึง 30,000 เครื่องต่อเดือนควรติดต่อทีมงานขายของเราก่อน เพื่อกําหนดการผลิตและจัดส่งอย่างเรียบร้อย.
4คําถาม: ระยะเวลาในการจัดส่งทั่วไปคืออะไร?
A: รุ่นมาตรฐานมีระยะเวลาในการจัดส่งโดยทั่วไป 5 ~ 8 วันทําการ, ในขณะที่ผลิตภัณฑ์ที่กําหนดเองอาจแตกต่างกัน.
5ถาม: ราคาสินค้าเป็นอย่างไร มีส่วนลดบ้างไหม
ตอบ: เรานําเสนอราคาที่แข่งขันกับส่วนลดที่สามารถใช้ได้สําหรับการสั่งซื้อจํานวนมากหรือความร่วมมือระยะยาว
6. Q: การรับประกันสินค้าของคุณคืออะไร? และบริการหลังการขาย?
ตอบ: ผลิตภัณฑ์ของเรามาพร้อมกับการรับประกัน 24 เดือน ตั้งแต่วันส่ง และบริการหลังการขายของเรารับประกันการตอบสนองอย่างรวดเร็วภายใน 24 ชั่วโมง พร้อมกับการสนับสนุนการสอนทางไกลผ่านเครือข่าย PC
