| ได้รับการรับรอง: | CE |
|---|---|
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | 25 |
| หมายเลขรุ่น: | BP93420D-I | สื่อการวัด: | แก๊ส |
|---|---|---|---|
| เกรดความแม่นยำ: | 0.25% | ช่วงความดัน: | 0-10kpa...~2MPa |
| ระดับ IP: | IP65 | ประเภทความดัน: | ความดันแตกต่าง |
| ด้าย: | M10 * 1 หรือปรับแต่งเอง | วัสดุสายเคเบิล: | โพลิไวนิลคลอไรด์ |
| ช่วงการวัด: | 0-500Pa...~200kPa | โอเวอร์โหลดด้านเดียว: | ≤3เท่าของช่วงพิกัด |
| แรงดันสถิตย์: | ค่าต่ำสุดระหว่าง 5 เท่าของช่วงพิกัดหรือ 7 MPa | อุณหภูมิในการทำงาน: | -30°C~80°C |
| อุณหภูมิในการจัดเก็บ: | -40°C~100°C | วัสดุที่อยู่อาศัย: | 304,316ล |
| วัสดุไดอะแฟรม: | 316ล | ||
| เน้น: | เซ็นเซอร์ความดันแตกต่างความแม่นยำ 0.25%,เครื่องส่งสัญญาณแรงดันดิฟเฟอเรนเชียลป้องกัน IP65,ตัวแปลงสัญญาณแรงดันโครงสร้างสแตนเลส |
||

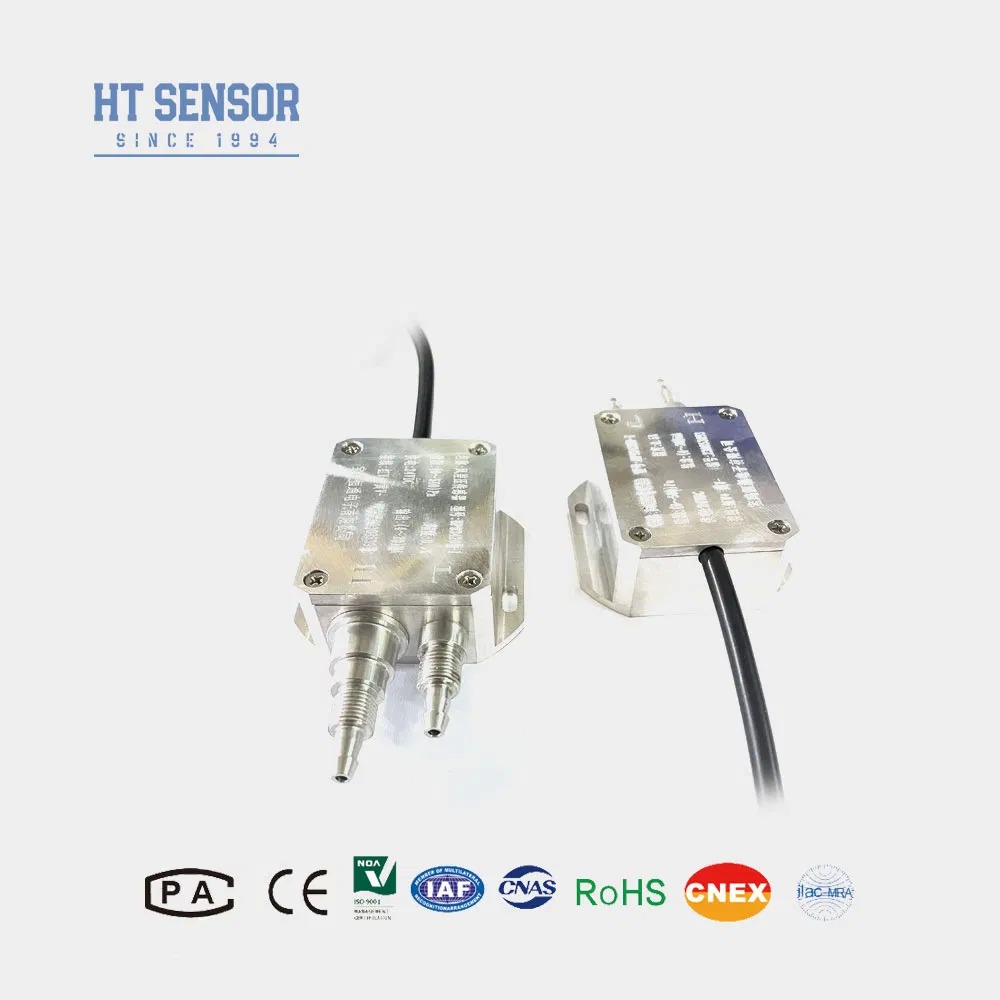

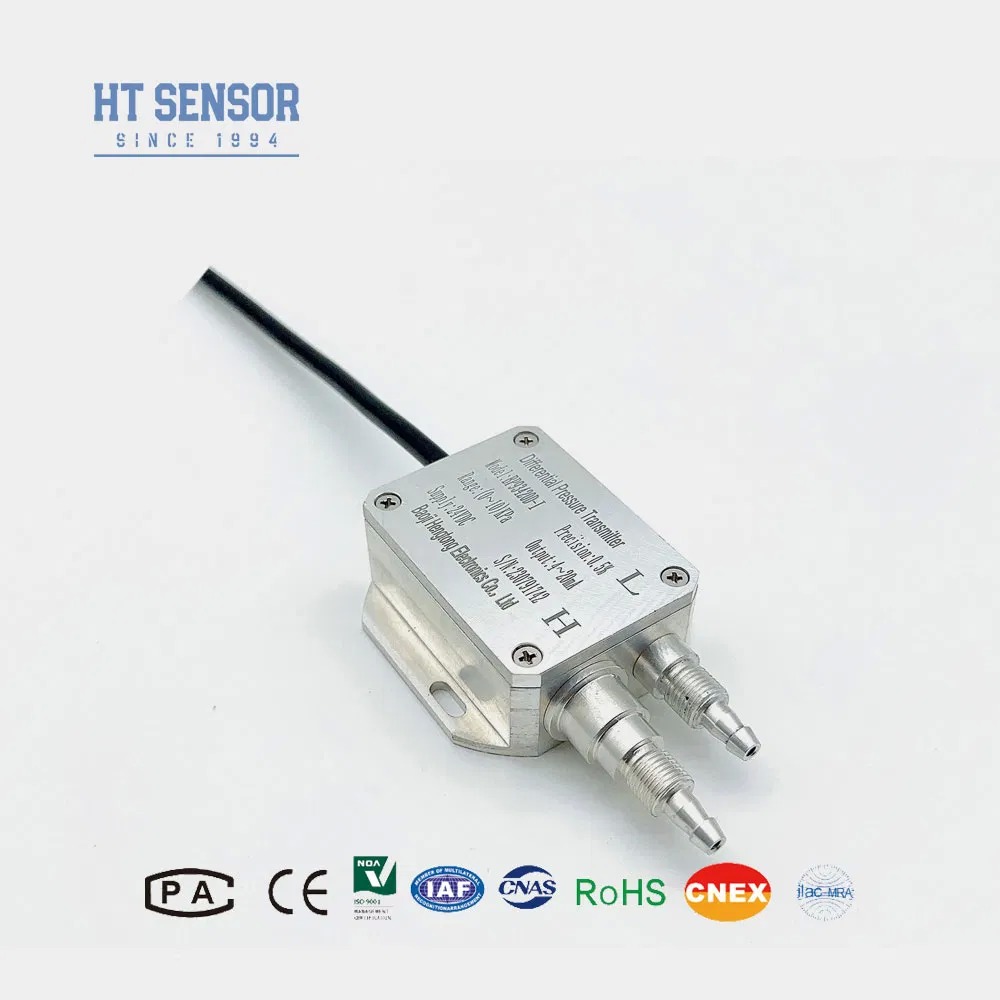

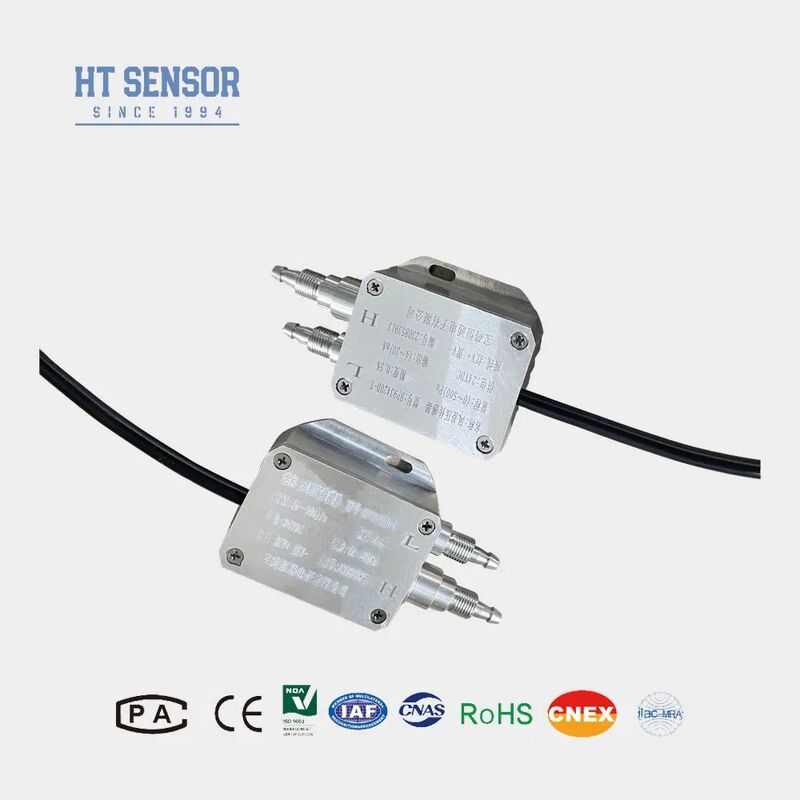

เครื่องส่งสัญญาณแรงดันแตกต่าง BP93420DI วัดแรงดันแตกต่างได้อย่างแม่นยำผ่านชิปเซ็นเซอร์ Wheatstone bridge ที่ให้เอาต์พุตเชิงเส้นสัมพันธ์กับการเปลี่ยนแปลงของแรงดัน อุปกรณ์นี้ได้รับการออกแบบมาเพื่อการวัดแรงดันแตกต่างของก๊าซและของเหลวอย่างแม่นยำในการใช้งานท่ออุตสาหกรรมในภาคปิโตรเลียม เคมี พลังงาน และอุทกวิทยา
| ช่วงการวัด | 0-500Pa...~200kPa |
| ประเภทแรงดัน | แรงดันแตกต่าง |
| การโอเวอร์โหลดด้านเดียว | ≤3 เท่าของช่วงที่กำหนด |
| แรงดันสถิต | ค่าต่ำสุดระหว่าง 5 เท่าของช่วงที่กำหนดหรือ 7 MPa |
| ความแม่นยำ @ 25°C | ±0.25% (ทั่วไป) ±0.5% (สูงสุด) |
| ความสามารถในการทำซ้ำ | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ฮิสเทรีซิส | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ความเสถียรระยะยาว | ±0.5%F.S/ปี (≤200KPa) ±0.2%F.S/ปี (>200KPa) |
| การดริฟท์ศูนย์ตามอุณหภูมิ | ±0.01%FS/°C(>100KPa), ±0.02%FS/°C (≤100Kpa) |
| การดริฟท์สแปนตามอุณหภูมิ | ±0.01%FS/°C(>100KPa), ±0.02%FS/°C (≤100Kpa) |
| อุณหภูมิชดเชย | 0-50°C(0-10KPa, 0-20KPa) ,0-70°C ,-10-70°C |
| อุณหภูมิใช้งาน | -30°C~80°C |
| อุณหภูมิในการจัดเก็บ | -40°C~100°C |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุตัวเรือน | 304,316L |
| วัสดุไดอะแฟรม | 316L |
| ความต้านทานฉนวน | 100MΩ 100VDC |
| ระดับการป้องกันการระเบิด | ปลอดภัยจากอันตรายและป้องกันการระเบิด |
| ระดับการป้องกัน | IP65 |
| น้ำหนัก | ~0.2kg |
| สัญญาณเอาต์พุต | แรงดันไฟฟ้า | ประเภทเอาต์พุต |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย | |
| 0/1~5V 0.5~4.5V |
5VDC |
เมื่อเลือกผลิตภัณฑ์นี้ โปรดตรวจสอบว่าสื่อที่วัดได้เข้ากันได้กับชิ้นส่วนที่สัมผัสของผลิตภัณฑ์ เพื่อการทำงานที่เชื่อถือได้ ให้ติดตั้งวาล์วแมนิโฟลด์สามทางระหว่างจุดวัดและเครื่องส่งสัญญาณ เพื่อให้แน่ใจว่าแรงดันจะถูกนำไปใช้กับห้องแรงดันบวกและลบอย่างช้าๆ และสม่ำเสมอ
ระหว่างการติดตั้ง ให้วางตำแหน่งอินเทอร์เฟซแรงดันในแนวนอนเพื่อลดผลกระทบจากตำแหน่ง สำหรับข้อกำหนดพิเศษรวมถึงการสั่นสะเทือนที่รุนแรง แรงกระแทกทันที การรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง หรือการรบกวนความถี่วิทยุ โปรดระบุเงื่อนไขเหล่านี้ในการสั่งซื้อของคุณ
| BP93420XX | เครื่องส่งสัญญาณแรงดัน |
| รหัส | โครงสร้างภายนอก |
| DII | เครื่องส่งสัญญาณแรงดันแตกต่าง |
| ช่วงการวัด | 0-10KPa...~2MPa |
| รหัส | แหล่งจ่ายไฟ |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | อื่นๆ |
| รหัส | สัญญาณเอาต์พุต |
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| รหัส | การเชื่อมต่อแรงดัน |
| J1 | M20×1.5 ตัวผู้ |
| J2 | G1/2 ตัวผู้ |
| J3 | G1/4 ตัวผู้ |
| J4 | 1/2 NPT ตัวผู้ |
| J5 | อื่นๆ |
| รหัส | การเชื่อมต่อทางไฟฟ้า |
| B1 | Hirschmann |
| B2 | PG7 ปลั๊ก |
| B3 | เอาต์พุตสายเคเบิลแบบปิดผนึก |
| B4 | อื่นๆ |
| รหัส | ประเภทแรงดัน |
| D | แรงดันแตกต่าง |
