เครื่องตรวจจับความดันซิลิคอน Piezoresistive
Product Details
| หมายเลขรุ่น: | HT19 | ประเภทเธรด: | เลขที่ |
|---|---|---|---|
| ประเภทสายไฟ: | หมุด Kovar สี่สายหรือเคลือบทอง | สื่อการวัด: | ก๊าซและของเหลว |
| พิสัย: | -100kpa~0~10kpa~100Mpa | ระบบเติม: | น้ำมันซิลิกอน |
| ความมั่นคงในระยะยาว: | 0.2%FS/ปี | พิมพ์: | เครื่องตรวจจับความดันซิลิคอน Piezoresistive |
| สำหรับ: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย | การปรับแต่ง: | มีอยู่ | คำขอที่กำหนดเอง |
| เน้น |
เครื่องปรับความดันแบบ Piezoresistive Absolute Gauge,น้ํามันเครื่องปรับความดันแบบ Piezoresistive ISO9001,เครื่องตรวจจับความดันน้ํา ISO9001 |
||
Product Description

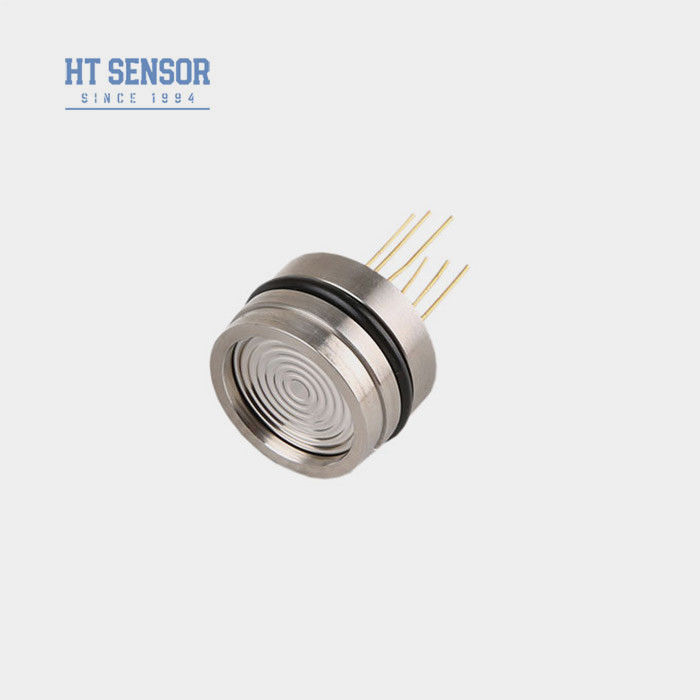

HT19 Hengtong Absolute Gauge Piezoresistive Silicon Pressure Sensor สําหรับน้ําและน้ํามัน
เครื่องวัดความดันที่สมบูรณ์แบบ เครื่องปรับความดันแบบพีเซอเรสติฟิค เครื่องปรับความดันน้ํา
HT19 ซิลิคอน ไพเซอเรสติสติฟ แดงดันเซนเซอร์
การนําเสนอเซ็นเซอร์ความดันซิลิคอน
HT19 ทําหน้าที่เป็นเซ็นเซอร์ความดันซิลิคอน Piezoresistive ด้วยแกนประกอบด้วยธาตุซิลิคอนแพร่ระบายที่มั่นคงสูงความดันของของเหลวและก๊าซ โดยการส่งความดันของสื่อที่ทดสอบไปยังแผ่นแผ่นซิลิคอน ผ่านแผ่นแผ่นซิลิคอนและน้ํามันซิลิคอนความสามารถของเซ็นเซอร์ใช้งานได้มากมายในเครื่องปั่นอากาศและระบบเย็น
ลักษณะสินค้าของเซ็นเซอร์ความดันซิลิคอน:
- 1การใช้เทคโนโลยีที่ทันสมัยและ 316L โฮสติกสแตนเลส วัสดุ เช่น ไทเทเนียมและฮาสเทลโลย สําหรับแผ่นแผ่น
- 2การใช้วงจรผนังหนาเพื่อการชดเชยอุณหภูมิและจุดศูนย์ การแก้ไข
- 3.ความน่าเชื่อถือ, สามารถซ้ําและมั่นคงได้อย่างดีเยี่ยม
การใช้งานของเซ็นเซอร์ความดันซิลิคอน:
- 1.เหมาะสําหรับการวัดก๊าซและความดันของเหลวที่ไม่เกร็ดด้วย 316L ความเหมาะสมของสแตนเลส
- 2.ใช้ในสถานที่กระบวนการอุตสาหกรรมต่างๆ รวมถึงปิโตรเลียม, เคมี, โลหะ, พลังงานและไฮดรอโลจี
- 3ใช้ในอุตสาหกรรมการเรือและการบิน
- 4เหมาะสําหรับระบบควบคุมแบบไฮดรอลิกและแบบปนูเมติก
- 5.ใช้ในการใช้งานควบคุมกระบวนการ
ประสิทธิภาพไฟฟ้าของเซ็นเซอร์ความดันซิลิคอน:
- 1.ไฟฟ้า: ≤2mA DC (ปกติ 1.5mA DC)
- 2.ความคับในทางเข้า: 3KΩ ~ 6KΩ
- 3.อุปสรรคการออก:2.5KΩ~6KΩ

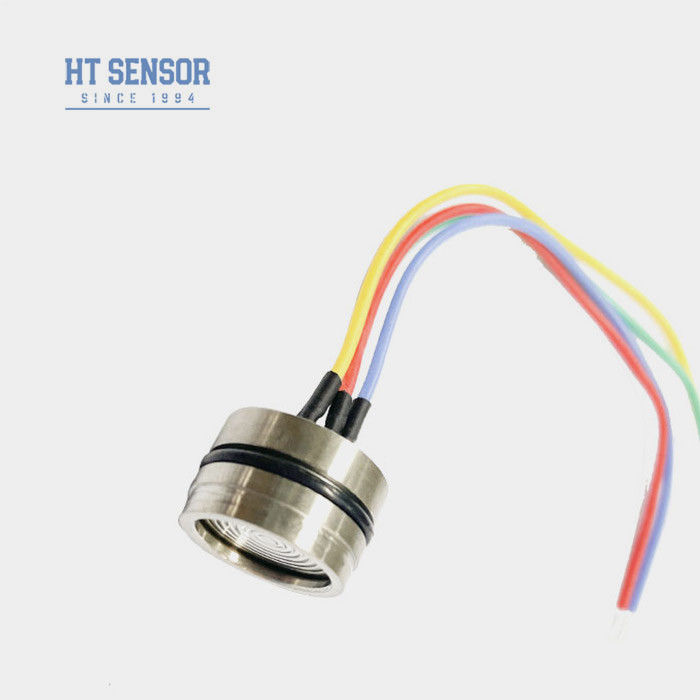

- 4การเชื่อมต่อไฟฟ้า: ปิ้นโควาร์ทองแดง หรือสายอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอน: | |||||
| ระยะทาง | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความไม่เส้นตรง | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกที่ศูนย์ | 0±1 | 0±2 | mV | ||
| ผลิตสเปน | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100 ± 10 | 100±30 | mV | ||
| ความผิดพลาดอุณหภูมิ 0 | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| ความผิดพลาดในระยะเวลาของอุณหภูมิ | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | แหวนไนทรีล หรือแหวนฟลูโร | ||||
| การเติมกลาง | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ประมาณ 20 กรัม | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: 1.5mA @ 25 °C | |||||
| การก่อสร้าง ของเซ็นเซอร์ความดันซิลิคอน | |
| ประเภท 1 | |
| ประเภท 2 | |
| การเชื่อมต่อไฟฟ้าและการชดเชยของเซ็นเซอร์ความดันซิลิคอน |
|
|
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
2ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระเงิน
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องแรงดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
| คําถามและคําตอบ |
.
.
