| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BP93420-IB |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| ความแม่นยำ: | ± 0.5% F.S | ระยะความดัน: | -0.1...0~0.01...100 เมกะปาสคาล |
|---|---|---|---|
| ประเภทการเชื่อมต่อ: | G1/2, การปรับปรุงตามความต้องการ | วัสดุที่อยู่อาศัย: | สแตนเลส |
| อุณหภูมิการทํางาน: | -20 ถึง 80°ซ | สัญญาณเอาต์พุต: | 4-20mA/0.5-4.5VDC |
| ประเภทแรงดัน: | กว้าง/สมบูรณ์/ปิด | ระดับการป้องกัน: | IP65 |
| ความมั่นคงในระยะยาว: | ±0.1%FS/ปี | แรงดันไฟฟ้า: | 12 ~ 30VDC |
| ช่วงอุณหภูมิในการจัดเก็บ: | -40 ถึง 125°C | วัสดุไดอะแฟรม: | 316L |
| เน้น: | เครื่องตรวจจับแรงดัน 20mA,4mA เครื่องถ่ายความดัน เครื่องตรวจจับสแตนเลส,เครื่องส่งแรงกดก๊าซอากาศ 20mA |
||
4-20mA สแตนเลส แอร์ไฮดรอลิก

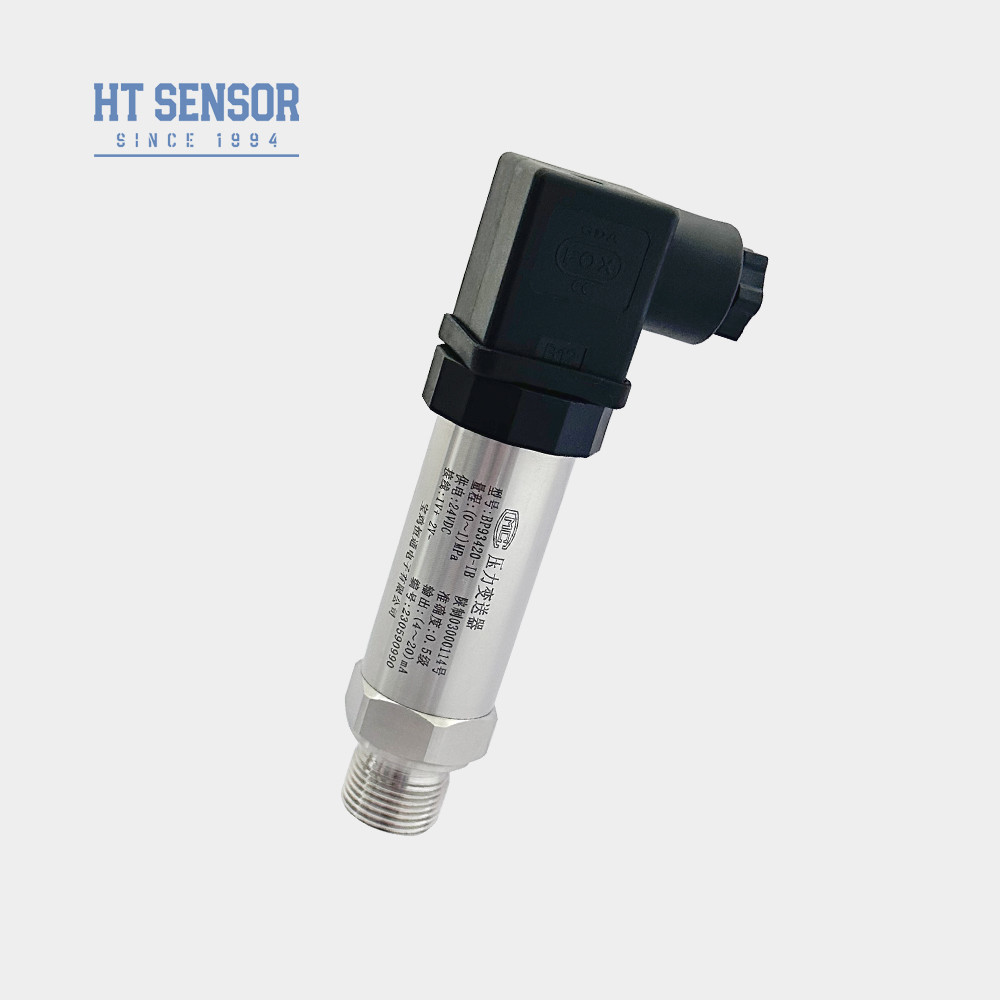

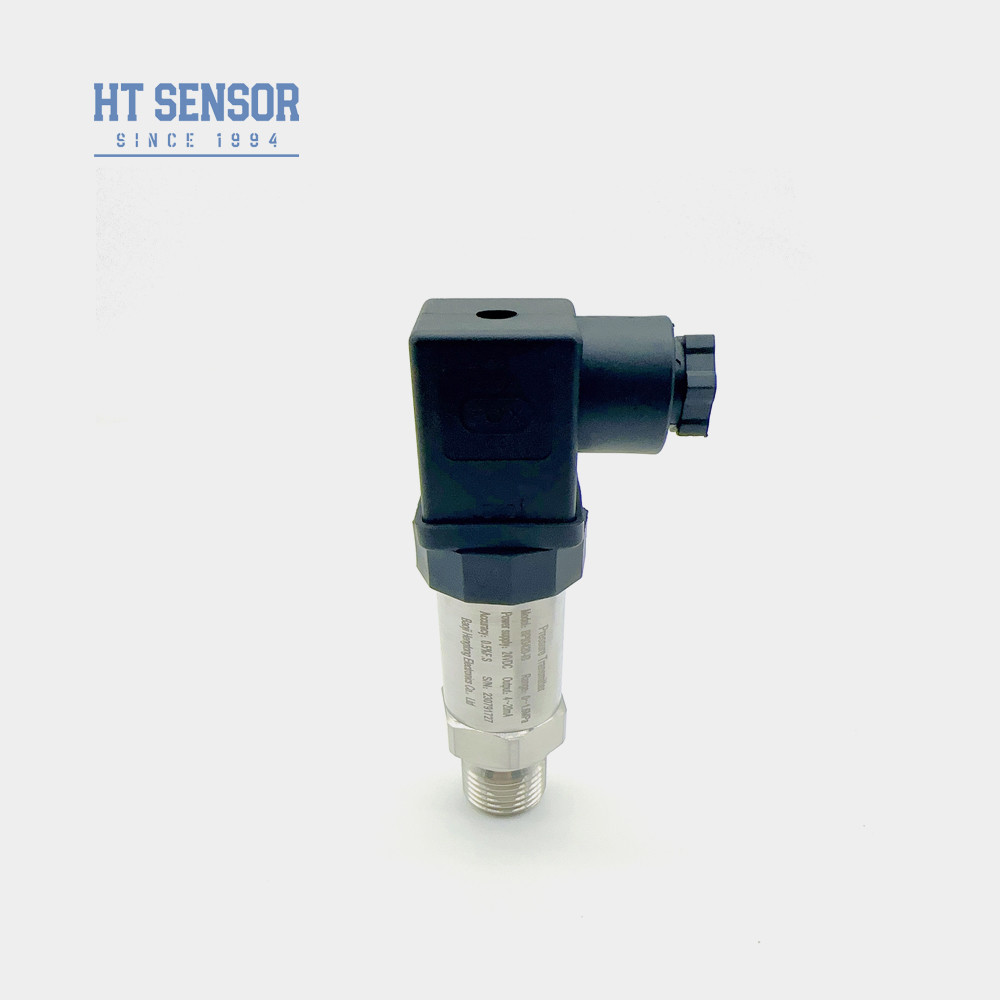

BP93420IB เครื่องรับสัญญาณแรงดัน
การนําเสนอของเซ็นเซอร์ส่งแรงดัน:
เครื่องส่งความดัน BP93420IB ใช้แกนที่เต็มไปด้วยน้ํามันจากซิลิคอนแยกกระจาย HT เป็นองค์ประกอบการวัดสัญญาณวงจรการประมวลผลสัญญาณตั้งอยู่ในบ้านเหล็กไร้ขัด, การแปลงสัญญาณเซ็นเซอร์เป็นสัญญาณออกแบบมาตรฐาน ผลิตภัณฑ์ได้รับการทดสอบอย่างเข้มงวดและการตรวจวัยของส่วนประกอบ,รับประกันผลงานที่มั่นคงและน่าเชื่อถือ.
ลักษณะสินค้าเครื่องตรวจจับเครื่องส่งแรงดัน:
1. ระยะการวัดที่กว้างขวาง โครงสร้างสแตนเลส รูปแบบอัตราต่อรองความดันที่หลากหลาย
2. การออกแบบที่คอมแพคและเบา
3. เซอร์และปรับขนาดเต็ม
4. ความแม่นยําสูง โครงสร้างสแตนเลสทั้งหมด
5.ปรับค่าศูนย์และขนาดเต็ม
การใช้งานเครื่องตรวจจับเครื่องส่งแรงดัน:
1- การวัดความดันของก๊าซและของเหลวที่ไม่รุนแรง ด้วยเหล็กไร้ขัดเหล็ก 316L
2ใช้ในอุตสาหกรรมการเรือและการบิน
3. ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และน้ํา
4. ใช้ในระบบควบคุมไฮดรอลิกและปนิวเมติก
| ปริมาตรการทํางาน: | |
| ระยะการวัด | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | 0.1% FS |
| ไฮสเตเรซิส | 0.1% FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((ปกติ) ± 0.2% F.S/Year ((สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | Ex db IIC T6 จีบี |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.15kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| คู่มือการสั่งซื้อ | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ1/IQ2 | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 01. . .0~001... 100MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
ทิปการสั่งซื้อ
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่จะวัดจะเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ กรุณาสังเกตว่าสินค้าแบบกันระเบิด ไม่รวมหัวจอดิจิตอล
3เมื่อสั่งซื้อเครื่องส่งสัญญาณที่มีหัวจอ LCD หรือ LED การบริการพลังงานสําหรับเครื่องส่งสัญญาณไม่ควรต่ํากว่า 20VDC
4. เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ จึงแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันสายฟ้าบนสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และไฟฟ้าถูกเชื่อมไว้อย่างน่าเชื่อถือ
5ระยะอุณหภูมิการทํางานของวงจร O ยางฟลูโร คือ -20 °C ถึง 250 °C เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า -20 °C มันจําเป็นต้องเลือกประปาวงจร O EPDM
6. ความยาวสายไฟฟ้าโดยธรรมดาคือ 1.5m, มีให้เลือกในสามวัสดุ. หากไม่ระบุ, จะนํามาพร้อมกับวัสดุสายไฟฟ้าพอลิเอธิลีน.กรุณาระบุในลําดับ.
7สําหรับความต้องการพิเศษ เช่น ความสั่นแรงแรงแรงแรงกระแทกทันที ความรบกวนไฟฟ้าแม่เหล็กแรงหรือความถี่วิทยุ กรุณาแจ้งบริษัทของเราและระบุมันในคําสั่ง
