| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | BH93420-WS |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| ความถูกต้อง: | 0.5%เอฟเอส | วัสดุ: | สแตนเลส |
|---|---|---|---|
| ช่วงการวัด: | 0 ~ 10m... 400m | สัญญาณออก: | 4-20mA |
| พลังงานไฟฟ้า: | DC24V | ชื่อสินค้า: | เซ็นเซอร์ระดับน้ำเสีย |
| ระดับการป้องกัน: | IP68 | รุ่น: | BH93420-WS |
| เน้น: | stainless steel level sensor,flange weight swage pressure transmitter,level measurement pressure sensor |
||
บทนำ:

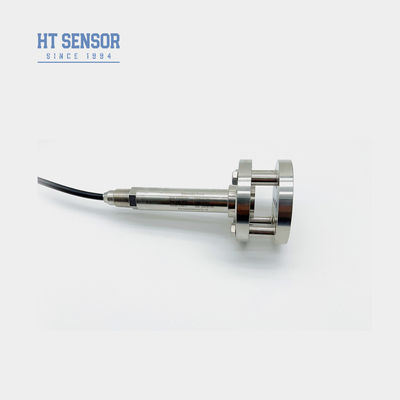

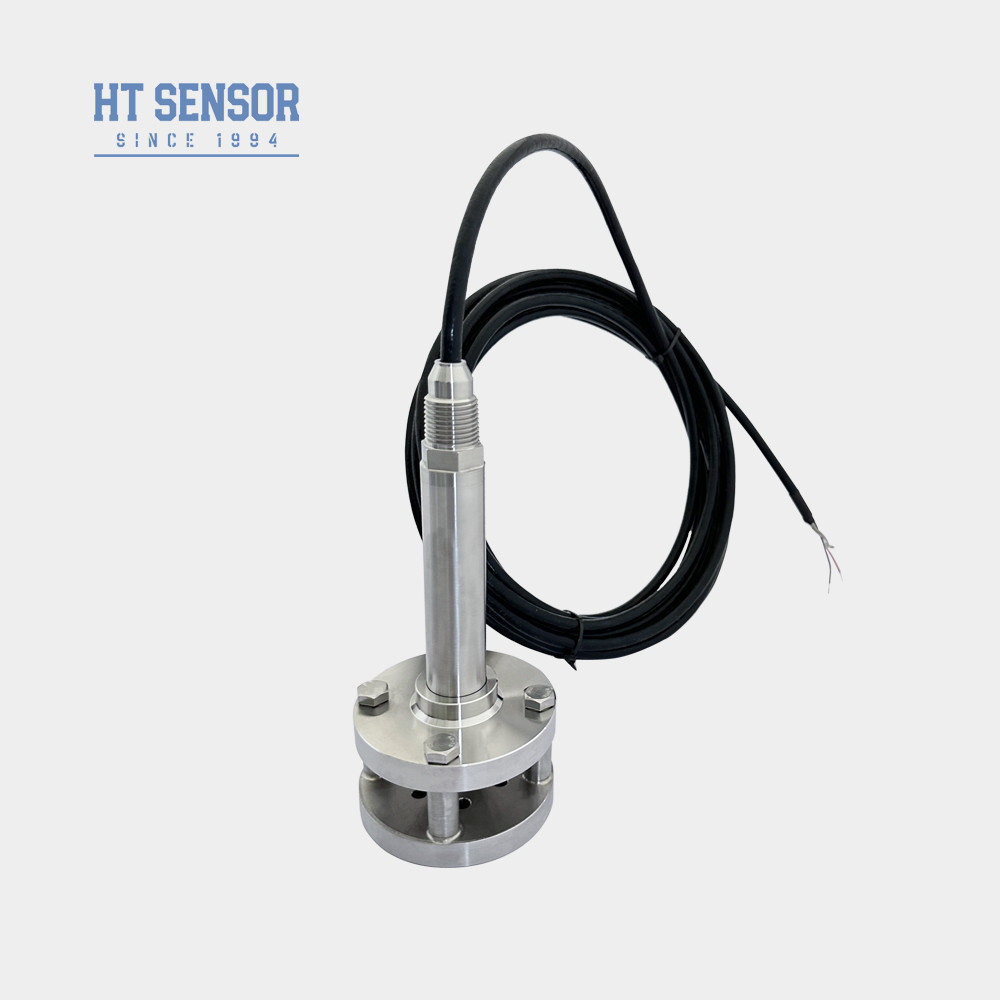

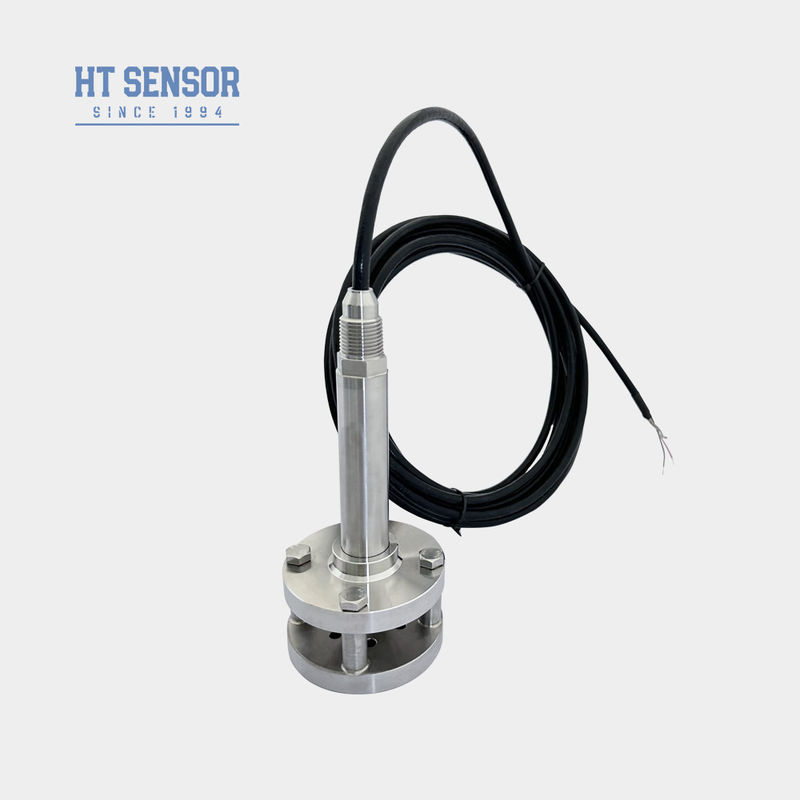

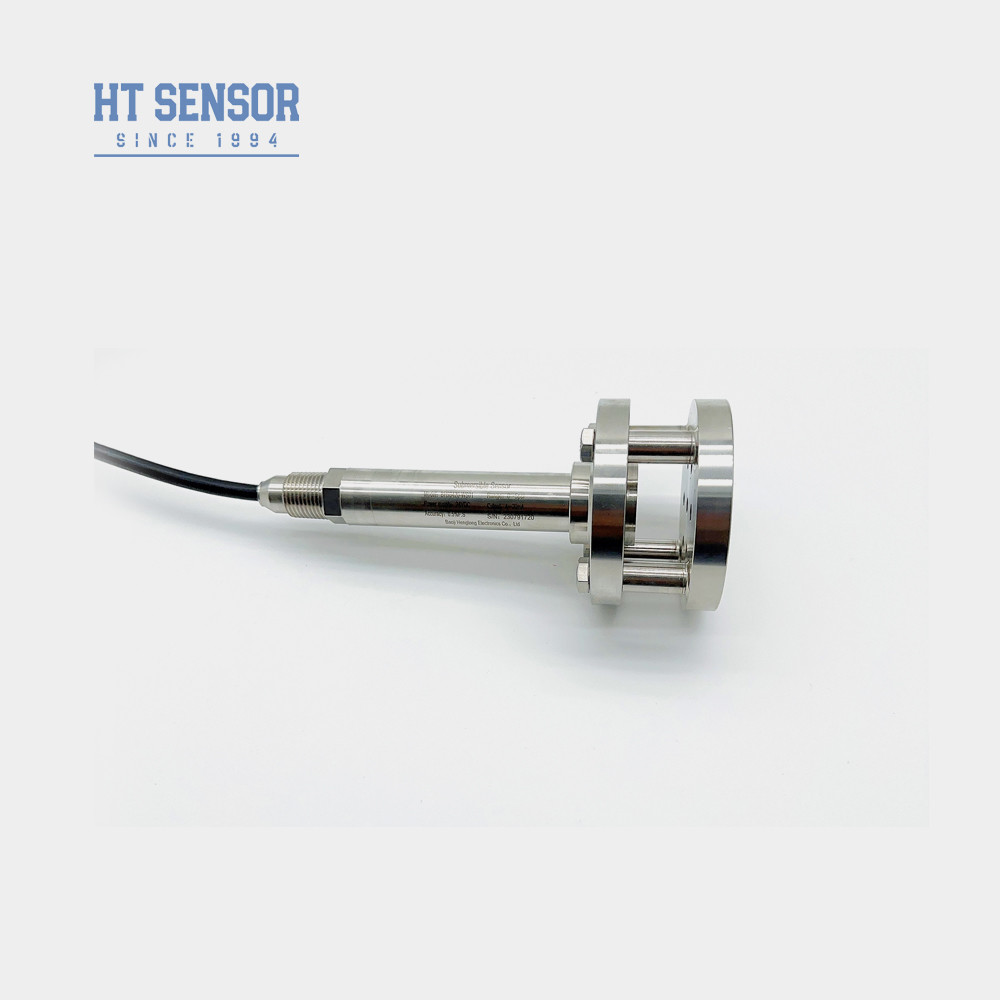

The BH93420-WS เซ็นเซอร์วัดระดับแบบจุ่ม ใช้ 316L สแตนเลสสตีล เพื่อความทนทานต่อการกัดกร่อนสูงสุด ออกแบบมาสำหรับการใช้งานวัดของเหลวที่รุนแรง โดยจะตรวจสอบระดับของเหลวใน:
ด้วย โครงสร้างเชื่อมแบบเต็ม และ ระบบอิเล็กทรอนิกส์ที่ปิดสนิท เครื่องส่งสัญญาณที่ทนทานนี้ทนทานต่อสื่อที่มีฤทธิ์กัดกร่อนในขณะที่ยังคงรักษาเสถียรภาพในระยะยาว ทำให้เหมาะสำหรับของเหลวที่มีการปนเปื้อนหรือมีฤทธิ์กัดกร่อน
คุณสมบัติของผลิตภัณฑ์:
การใช้งาน:
| พารามิเตอร์ประสิทธิภาพ | |
| ช่วงการวัด | 0~10m…400m |
| ประเภทแรงดัน | แรงดันเกจ, แรงดันสัมบูรณ์, แรงดันปิดผนึก |
| โอเวอร์โหลด | ≤ 2X ช่วงที่กำหนด |
| ความแม่นยำ @ 25ºC | ±0.25% (Typ.) ±0.5% (สูงสุด) |
| ความสามารถในการทำซ้ำ | ±0.03% (Typ.) ±0.05%FS (สูงสุด) |
| ฮิสเทรีซิส | ±0.03% (Typ.) ±0.05%FS (สูงสุด) |
| เสถียรภาพในระยะยาว | ±0.2%F.S/ปี (สูงสุด) |
| การเลื่อนอุณหภูมิเป็นศูนย์ | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| การเลื่อนอุณหภูมิช่วง | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| อุณหภูมิชดเชย | -10-80ºC |
| อุณหภูมิในการทำงาน | -20~100ºC |
| อุณหภูมิในการจัดเก็บ | -30~100ºC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุตัวเรือน | สแตนเลสสตีล 316L |
| วัสดุไดอะแฟรม | สแตนเลสสตีล 316L |
| ความต้านทานฉนวน | >=100MΩ@100VDC |
| ระดับการป้องกันการระเบิด | ExiaIICT6 |
| ระดับการป้องกัน | IP67, IP68 |
| ซีลโอริง | ยางฟลูออโร |
| น้ำหนัก | ~2.1 กก. (ไม่มีสาย) |
| วัสดุสายเคเบิล | โพลีเอทิลีน, โพลียูรีเทน, เทฟลอน |

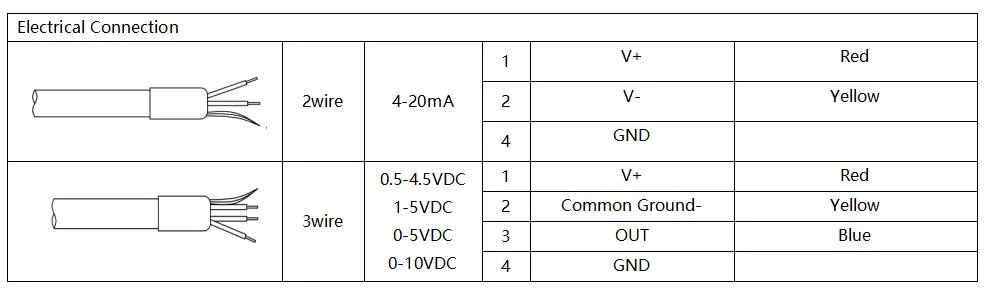

| สัญญาณเอาต์พุต | แรงดันไฟฟ้า | ประเภทเอาต์พุต |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |

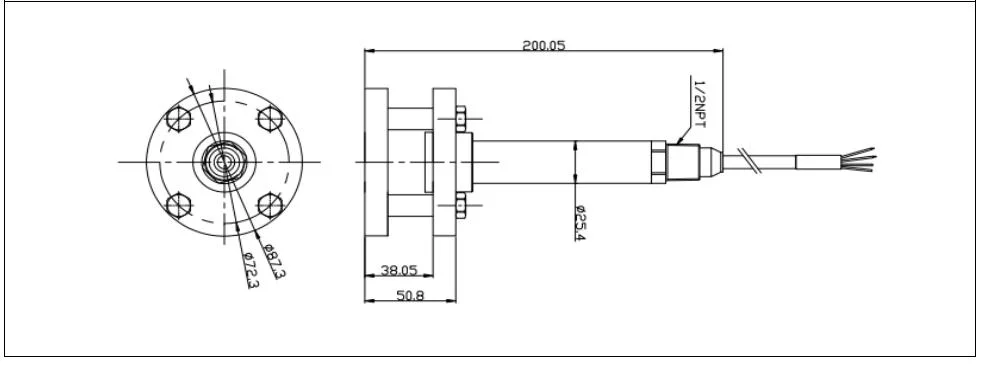

| โครงสร้างโดยรวม |
1. โปรดตรวจสอบให้แน่ใจว่าสื่อที่วัดได้เข้ากันได้กับส่วนประกอบของผลิตภัณฑ์ที่สัมผัสกับสื่อนั้นในระหว่างการเลือก
2. ควรระบุความหนาแน่นของสื่อที่วัดได้
3. สำหรับการรบกวนทางแม่เหล็กไฟฟ้าหรือความถี่วิทยุที่รุนแรง โปรดให้รายละเอียดแก่บริษัทของเราและระบุไว้ในคำสั่งซื้อ
4. เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ของผลิตภัณฑ์ ขอแนะนำให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันฟ้าผ่าในสถานที่และตรวจสอบให้แน่ใจว่าผลิตภัณฑ์และแหล่งจ่ายไฟมีการต่อสายดินอย่างน่าเชื่อถือ
| คู่มือการสั่งซื้อ | ||||||||
| BH | รหัส | โครงสร้างโดยรวม | ||||||
| WS | เครื่องส่งสัญญาณความดัน | |||||||
| ช่วงการวัด | 0~10m…400m(H2O) | |||||||
| รหัส | แหล่งจ่ายไฟ | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณเอาต์พุต | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| รหัส | ประเภทแรงดัน | |||||||
| G | แรงดันเกจ | |||||||
| A | แรงดันสัมบูรณ์ | |||||||
| S | แรงดันอ้างอิงแบบปิดผนึก | |||||||
| รหัส | วัสดุสายเคเบิล | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
| C3 | PTFE | |||||||
