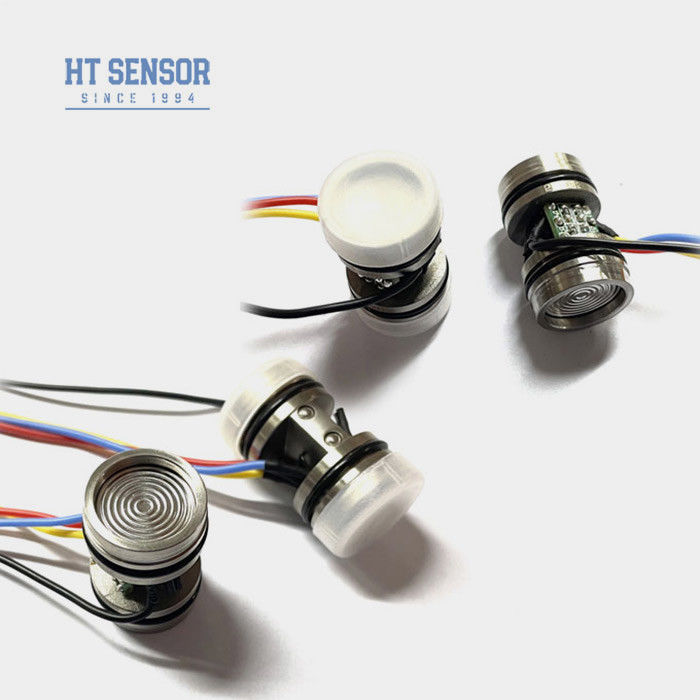

เซ็นเซอร์ความดันซิลิคอนขนาดเล็ก เซ็นเซอร์ความดันความแตกต่างของเชื้อเพลิงสําหรับเซลล์ทดสอบของเหลว
Product Details
| หมายเลขรุ่น: | HT20 | ประเภทสายไฟ: | สี่สาย |
|---|---|---|---|
| การวัดขนาดกลาง: | ก๊าซและของเหลว | พิสัย: | 0-10KPA ~ 2MPA |
| พลัง: | 1.5mA | แพคเกจการขนส่ง: | กล่องกระดาษ |
| ความยาว: | 29.5มม | ต้นทาง: | จีน |
| รหัส HS: | 9026209090 | พิมพ์: | เพรสเชอร์เซนเซอร์แบบพายโซรีซิสทีฟ |
| สำหรับ: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย | ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก |
| วัสดุ: | สแตนเลส | การปรับแต่ง: | มีอยู่ | คำขอที่กำหนดเอง |
| เน้น |
มินิซิลิคอนเซนเซอร์ความดัน RoHs,เครื่องตรวจความดันซิลิคอนสําหรับการทดสอบของเหลว,RoHs เครื่องตรวจจับความดันความแตกต่างของเชื้อเพลิง |
||
Product Description

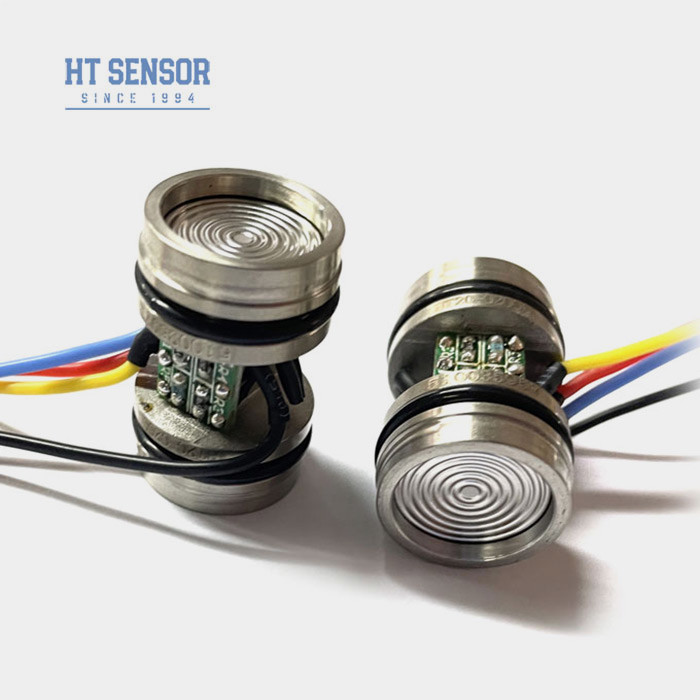

Hengtong HT20 เซลล์เซ็นเซอร์ความดันซิลิคอนขนาดเล็กสําหรับการทดสอบของเหลว
HT20 เครื่องตรวจจับความดันความแตกต่าง
การนําเสนอเซ็นเซอร์ความดันซิลิคอนความแตกต่าง
เครื่องตรวจแรงกดดันซิลิคอนความแตกต่าง HT20 เป็นเครื่องตรวจแรงกดดันซิลิคอนความแตกต่าง piezoresistive ด้วยแกนของธาตุซิลิคอนกระจายที่มั่นคงสูงบ้านเหล็กดัดเหล็ก และแรงดันถูกส่งผ่านเหล็กดัดเหล็กและน้ํามันซิลิคอนที่ปิดไว้กับชิปที่มีความรู้สึกติดต่อกับสื่อที่วัดโดยตรง สร้างโครงสร้างที่แข็งเต็มที่สําหรับการวัดความดัน ทําให้สามารถวัดความดันต่างได้อย่างแม่นยําดังนั้นผลิตภัณฑ์นี้สามารถนําไปใช้ในสถานการณ์ต่างๆ ที่ต้องการการวัดความดันความแตกต่าง รวมถึงสภาพแวดล้อมที่รุนแรงและรุนแรง
ลักษณะสินค้าของเซ็นเซอร์ความดันซิลิคอนความต่าง:
- การทํางานที่มั่นคงและน่าเชื่อถือ
- ความทนทานสูงต่อความดันสแตติก
- ประหยัด
- ใช้ซิลิคอนส่วนประกอบที่มีความรู้สึกต่อแรงดันที่เต็มไปด้วยน้ํามัน
- การตรวจจับความดันความแตกต่าง
- อุปกรณ์ปรับความดัน
- การวัดระดับของของเหลว
- การควบคุมกระบวนการอุตสาหกรรม
- พลังงานไฟฟ้า: ≤2mA DC (ปกติ 1.5mA DC)
- อัมพาตทางเข้า:3KΩ~6KΩ
- อุปทานการออก:2.5KΩ~6KΩ
- การเชื่อมต่อไฟฟ้า: ปิ้นโควาร์ทองคํา หรือสายอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอนความต่าง: | |||||
| ระยะการวัด | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความเป็นเส้นตรง | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | ||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100 ± 10 | 100±30 | mV | ||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กที่สุดระหว่าง 3 เท่าของขนาดเต็มหรือ 4MPa | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||||
| ระบบเติม | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ~45 กรัม | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: 1.5mA @ 25°C | |||||
| การก่อสร้าง | |
| ขนาด |  |
| หมายเหตุ:ปลายออกคือปลายบวก หากมีการเปลี่ยนแปลงใด ๆ ในสีสาย, กรุณาดูฉลากติดตั้งกับเซ็นเซอร์สําหรับข้อมูลที่แม่นยํา | |
| การเชื่อมต่อไฟฟ้าและการชดเชยของเซ็นเซอร์ความดันซิลิคอนความต่าง |
|
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
2ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระเงิน
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องความดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
| สินค้า |
| คําถามและคําตอบ |
.
.
