HT-IQ เครื่องรับความดันซิลิคอนแบบปิเซอเรสติบ 50.4 มม เครื่องรับความดันซิลิคอนขนาดใหญ่
Product Details
| หมายเลขรุ่น: | HT-IQ | ประเภทเธรด: | 50.4mm แคลมป์ |
|---|---|---|---|
| ประเภทสายไฟ: | หมุด Kovar สี่สายหรือเคลือบทอง | การวัดขนาดกลาง: | ก๊าซและของเหลว |
| พิสัย: | 0-35kpa~3.5Mpa | พลัง: | 1.5mA |
| แพคเกจการขนส่ง: | กล่องกระดาษ | ต้นทาง: | จีน |
| รหัส HS: | 9026209090 | พิมพ์: | เครื่องตรวจจับความดันซิลิคอน Piezoresistive |
| สำหรับ: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย | ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก |
| วัสดุ: | สแตนเลส | การปรับแต่ง: | มีอยู่ | คำขอที่กำหนดเอง |
| เน้น |
HT-IQ เครื่องตรวจจับความดันซิลิคอน Piezoresistive,เครื่องตรวจจับความดันซิลิคอน Piezoresistive 50.4mm,50.4 มิลลิเมตร เครื่องตรวจแรงกดขนาดใหญ่ |
||
Product Description

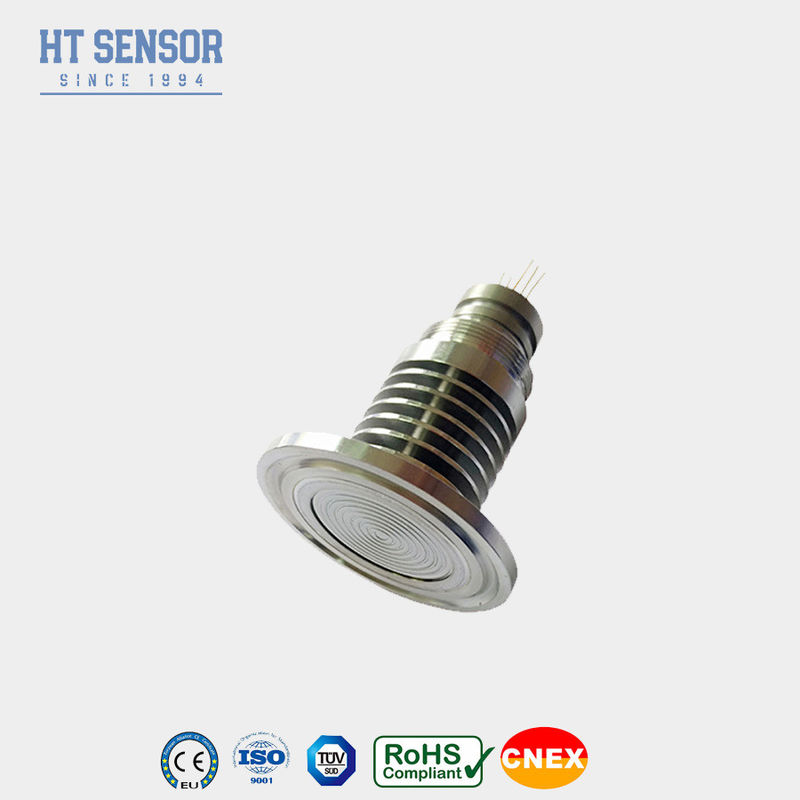

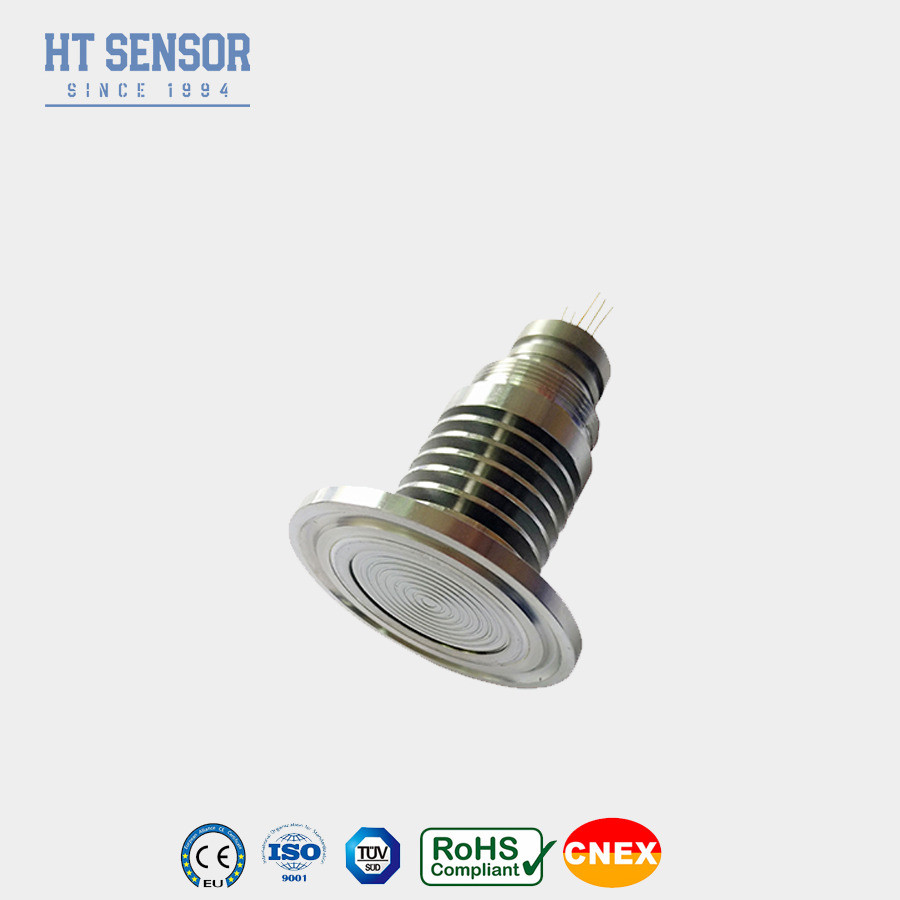

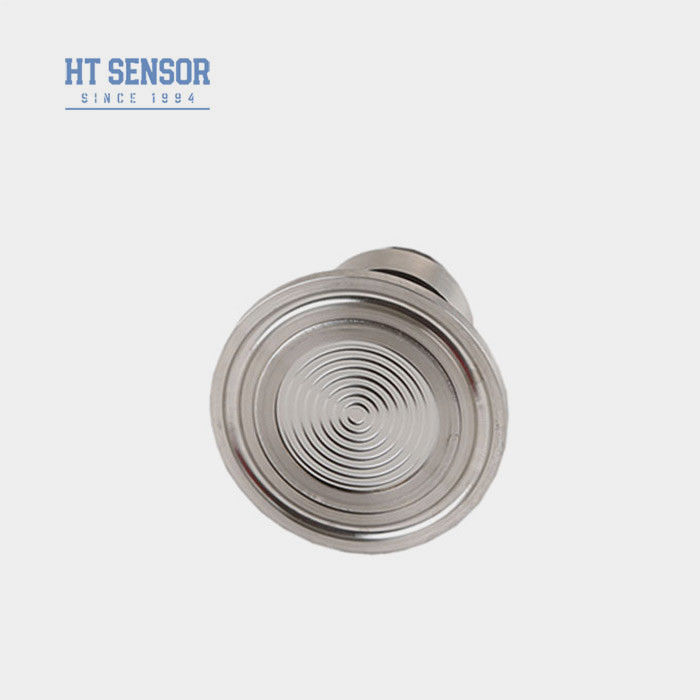

HT-IQ 50.4mm ตัวตรวจสอบความดันซิลิคอนขนาดใหญ่
HT-IQ Silicon Piezoresistive Pressure Sensor เครื่องตรวจจับความดันแบบสับสน
การนําเสนอเซ็นเซอร์ความดันซิลิคอน Piezoresistive
HT-IQ เป็นเซ็นเซอร์ความดันแหลมฉากลื่นที่มีชิปซิลิคอนกระจายที่มั่นคงสูง ความดันถูกส่งไปยังชิปที่รู้สึกผ่านสแตนเลสน้ํามันซิลิคอนที่ปิดด้วยแผ่นฉากชิปที่มีความรู้สึกไม่ติดต่อกับสื่อการวัดโดยตรง สินค้านี้มีโครงสร้างแผ่นฉากสะดวกในการทําความสะอาดและมีความน่าเชื่อถือสูง เหมาะสําหรับการใช้งานในอุตสาหกรรม เช่น อาหารและอนามัย
ลักษณะสินค้าของเซ็นเซอร์ความดันซิลิคอนแบบ Piezoresistive:
- การใช้เทคโนโลยีที่ทันสมัยและ 316L ตู้เหล็กไร้ขัดเหล็กวัสดุ เช่น ไทเทเนียมและฮาสเทลโลย สําหรับแผ่นแผ่น
- การใช้วงจรแผ่นหนาสําหรับการชําระอุณหภูมิและจุดศูนย์ การแก้ไข
- ความน่าเชื่อถือ, สามารถซ้ําและมั่นคงได้อย่างดีเยี่ยม
- โครงสร้างแผ่นฉีดฉีดล้าง ทําให้สะอาดง่าย
- เหมาะสําหรับการวัดความดันของก๊าซและของเหลวที่ไม่เกรี้ยวด้วย 316Lความเหมาะสมของสแตนเลส
- อุตสาหกรรมอาหารและเครื่องดื่ม
- การควบคุมกระบวนการอุตสาหกรรม
- อุตสาหกรรมยา
- พลังงานไฟฟ้า: ≤2mA DC (ปกติ 1.5mA DC)
- อัมพาตทางเข้า: 2.5KΩ ~ 6KΩ
- ความต้านทานการออก: 2.5KΩ ~ 6KΩ
- การเชื่อมต่อไฟฟ้า: ปิ้นโควาร์เคลือบทอง หรือสายอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอนแบบ Piezoresistive: | |||||
| ระยะการวัด | กว้าง ((G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความไม่เชิงเส้น | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | ||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100 ± 10 | 100±30 | mV | ||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||||
| การเติมกลาง | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ~ 150 กรัม | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: 1.5mA @ 25 °C | |||||
| การก่อสร้าง | |

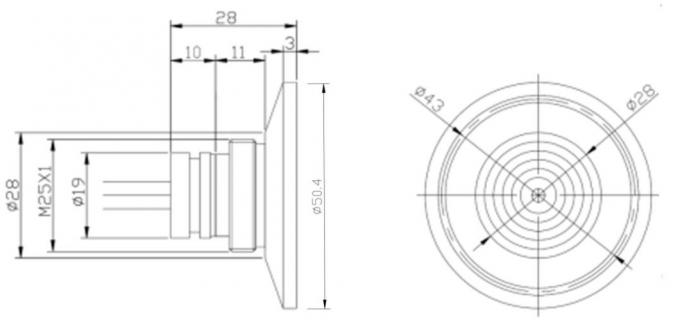

| ขนาด |
|

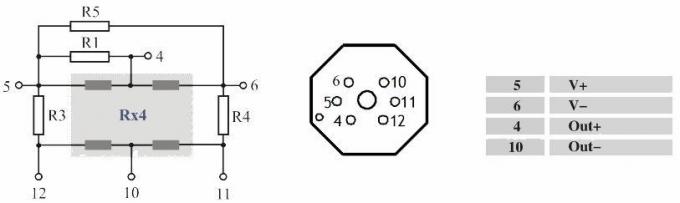

| การเชื่อมต่อไฟฟ้าและการชดเชย |
|

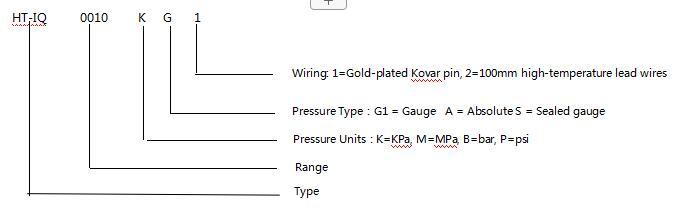

| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
ความแน่นต่ออากาศที่จําเป็น
2ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระเงิน
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องความดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
| คําถามและคําตอบ |
A1: เราเป็นผู้ผลิตที่มีประสบการณ์มากกว่า 29 ปี
Q2:ผลิตภัณฑ์ที่กําหนดเอง
A2: เราให้บริการ OEM และการออกแบบตามความต้องการ
Q3: การรับประกันคุณภาพ
A3: ผลิตภัณฑ์ของเรามีการรับประกันที่จํากัด 12 ถึง 18 เดือนจากวันที่ส่งไปยังผู้ซื้อเดิม. Hengtong จะเปลี่ยนหรือซ่อมสินค้าที่บกพร่องโดยไม่คิดค่าใช้จ่าย.การรับประกันนี้ไม่ได้ใช้กับหน่วยใด ๆ ได้มีการปรับปรุงถูกใช้อย่างไม่ถูกต้อง ถูกละเลย
Q4: การขนส่งและการบรรจุ
A4: ผลิตภัณฑ์โดยทั่วไปถูกส่งโดยสื่อสากล Express รวมถึง UPS,FedEx,DHL และ INT สําหรับการขนส่งเงินชําระล่วงหน้า,ยังสามารถใช้บัญชีการจัดส่งของคุณเพื่อเก็บ, การบรรจุส่งออกมาตรฐานรวมทั้งการรับรองการตรวจสอบ.
Q5: ติดต่อเรา
A5: เรามีทีมงานขายที่ทํางานและมีประสบการณ์เพื่อให้บริการคุณในคําถามทางเทคนิคและประเด็นธุรกิจ เพียงแค่ทิ้งข้อความให้เราหรือคลิกบริการออนไลน์
