| รุ่นหมายเลข: | HT26V | ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก |
|---|---|---|---|
| วัสดุ: | สแตนเลส | ประเภทเธรด: | เลขที่ |
| ประเภทสายไฟ: | สี่สาย | การวัดขนาดกลาง: | ก๊าซและของเหลว |
| dia: | 19 มม. | สูง: | โอเอ็ม |
| เอาท์พุท: | 10mv/V | พลัง: | 5-10VDC |
| ข้อมูลจำเพาะ: | ที่ปรับแต่งได้ | เครื่องหมายการค้า: | เฮงตอง |
| ต้นทาง: | จีน | รหัส HS: | 9026209090 |
| พิมพ์: | เพรสเชอร์เซนเซอร์แบบพายโซรีซิสทีฟ | สำหรับ: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย |

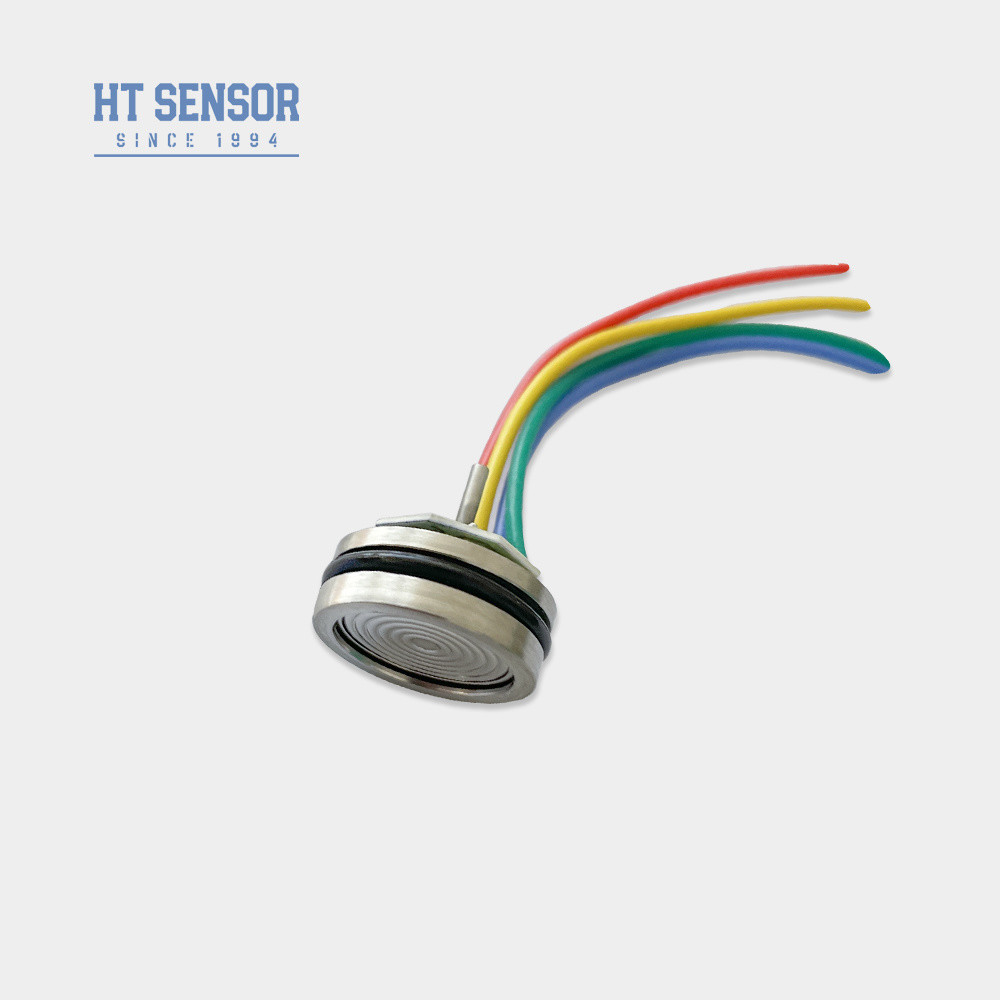

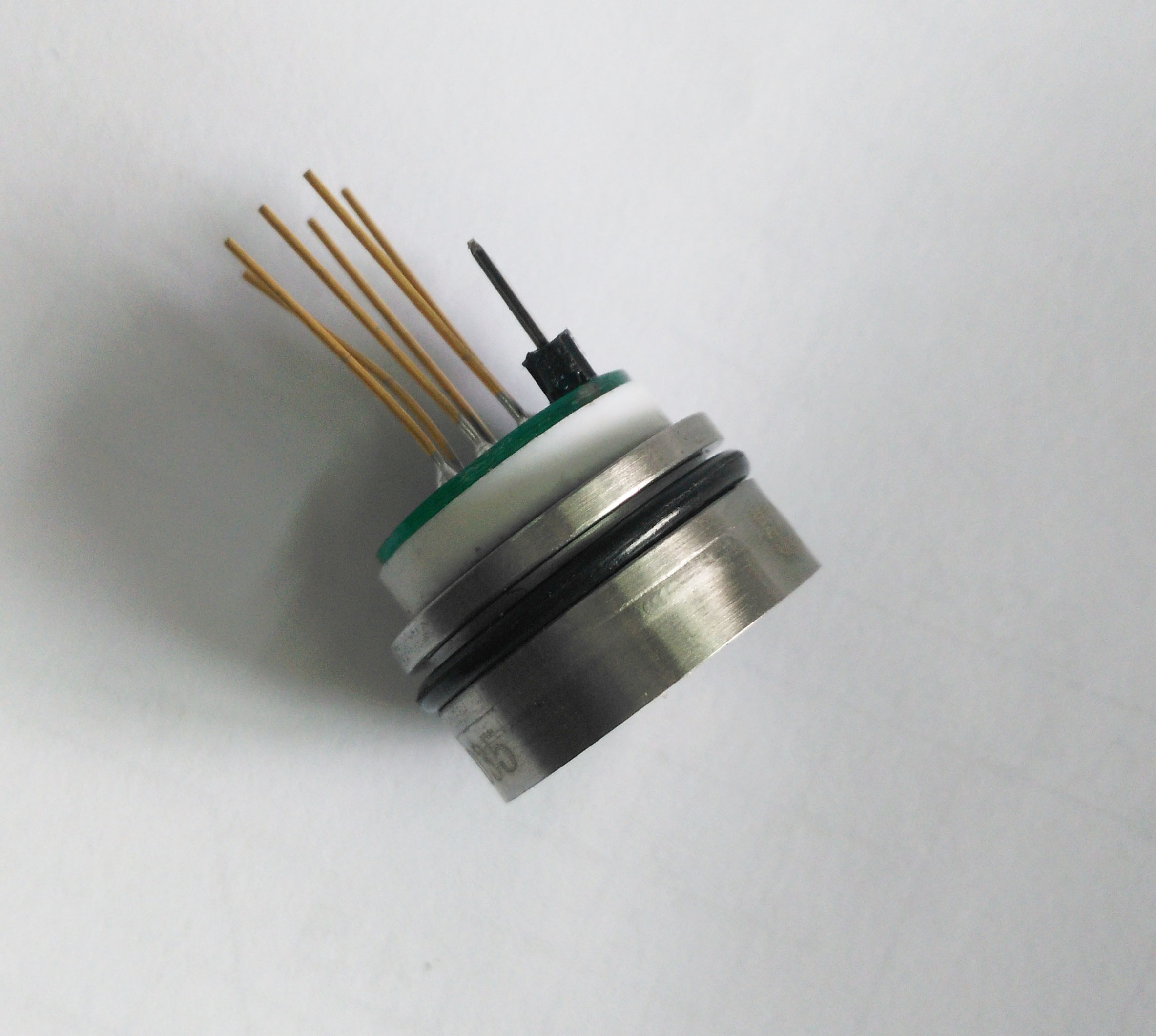

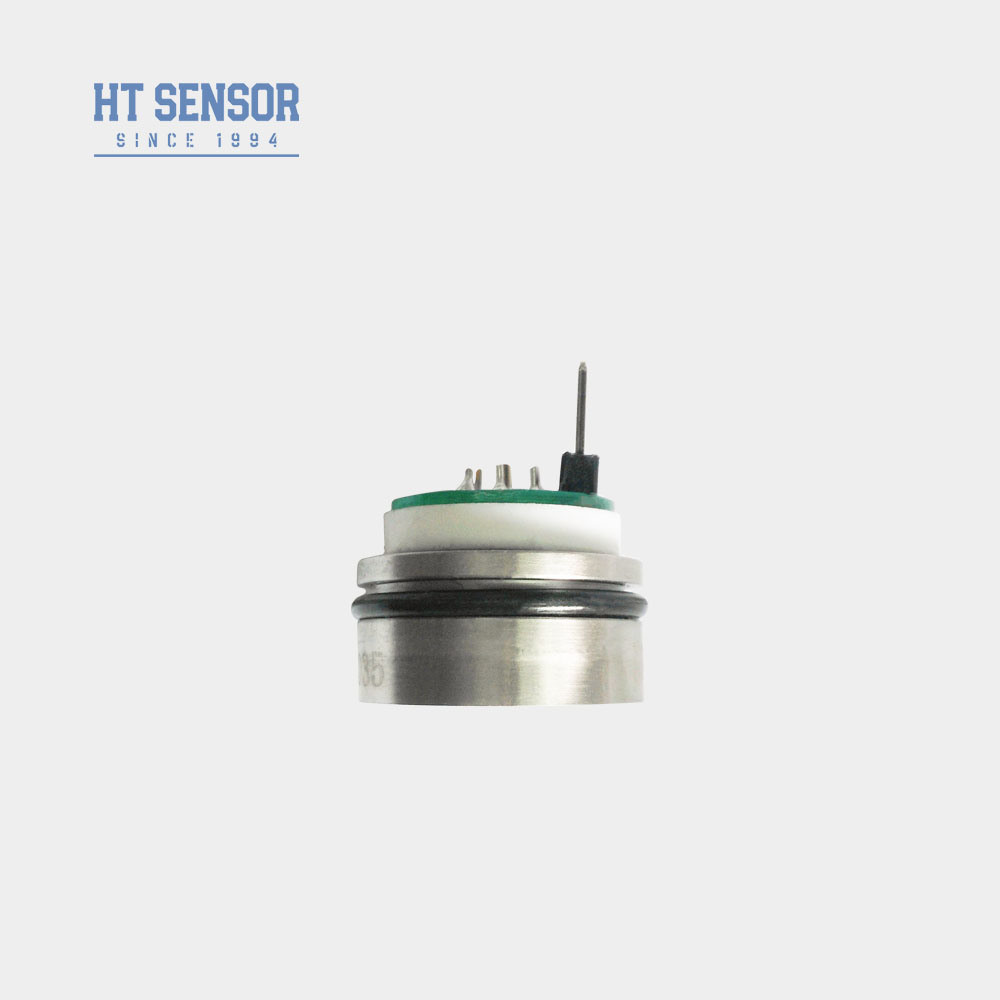

Baoji Hengtong HT26V pressure sensors cell for transmitter
| Performance Parameters: | |||||
| Measurement Range | Gauge(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000KPa | |||
| Absolute(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Sealed(S) | 3500KPaS,7MPaS,10MPaS | ||||
| Typ | Max | Unit | |||
| NonLinearity | ±0.15 | ±0.3 | %F.S | ||
| Repeatability | 0.05 | 0.1 | %F.S | ||
| Hysteresis | 0.05 | 0.1 | %F.S | ||
| Zero Offset Output | 0±1 | 0±2 | mV | ||
| Full Scale Output | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| Zero Offset Temp. Drift | ≤20KPa | ±1 | ±2.5 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| Full Scale Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| Compensated Temp. | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Operating Temperature | -20~80 | ºC | |||
| Storage Temperature | -40~125 | ºC | |||
| Allowable Overload | 3 times the full scale | ||||
| Burst Pressure | 5X the full scale | ||||
| Long-term Stability | 0.2 % | F.S/Year | |||
| Diaphragm Material | 316L | ||||
| Insulation Resistance | ≥200MΩ 100VDC | ||||
| Vibration | No change under conditions of 10gRMS, 20Hz to 2000Hz | ||||
| Shock | 100g,11ms | ||||
| Response Time | ≤1ms | ||||
| O-ring Seal | Nitrile rubber or Fluoro rubber | ||||
| Filling Medium | Silicon Oil | ||||
| Weight | ~25g | ||||
| The parameters are tested under the following conditions: Constant voltage of 10V and ambient temperature of 25ºC | |||||

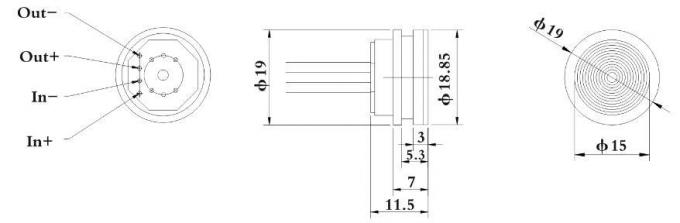

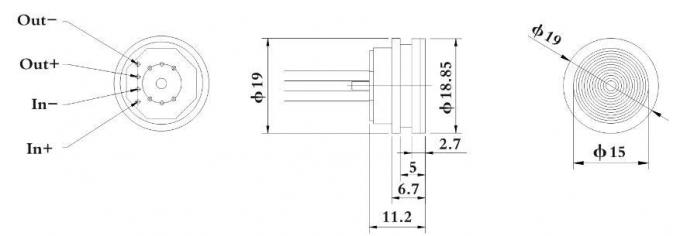

| Outline Construction | |
| Pressure Tube <3.5MPaS |
 |
| Normal ≥3.5MPaS <40MPaS |
 |

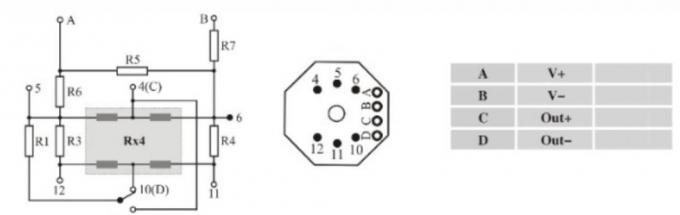

| Electrical connection and compensation |
 |

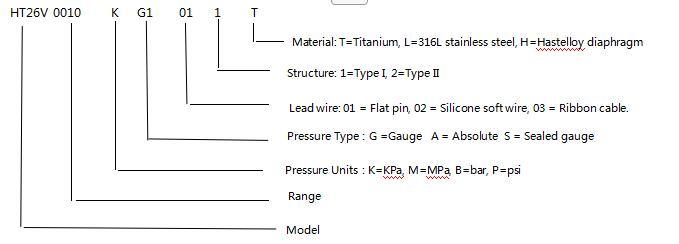

| Selection Examples |
| Ordering tips |
During assembly, ensure proper fit between the core and transmitter housing to meet specified airtightness requirements.
When assembling the housing, maintain vertical alignment and apply even pressure to prevent jamming or damage to the compensation plate.
If the measured medium is incompatible with the core diaphragm or housing material (316L), special instructions must be provided at the time of order placement.
Do not touch the sensor diaphragm with hands or sharp objects to avoid core damage caused by deformation or puncture.
For gauge pressure cores, keep the pressure port vented to the atmosphere and prevent moisture, steam, or corrosive media from entering the negative pressure chamber.
Always refer to the labeling on the physical core for pin lead connections, especially if modifications have been made.
