เซ็นเซอร์วัดแรงดันซิลิคอนแบบกระจาย HT19 และเซลล์เซ็นเซอร์วัดระดับน้ำแบบทรานสดิวเซอร์วัดแรงดัน
Product Details
| หมายเลขรุ่น: | HT19 | ประเภทสายไฟ: | สี่สาย |
|---|---|---|---|
| สื่อการวัด: | ก๊าซและของเหลว | ระบบเติม: | น้ำมันซิลิกอน |
| ความมั่นคงในระยะยาว: | 0.2%FS/ปี | แพคเกจการขนส่ง: | กล่องกระดาษ |
| ข้อมูลจำเพาะ: | 19 มม. | ต้นทาง: | จีน |
| รหัส HS: | 9026209090 | พิมพ์: | เพรสเชอร์เซนเซอร์แบบพายโซรีซิสทีฟ |
| สำหรับ: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย | ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก |
| วัสดุ: | สแตนเลส | การปรับแต่ง: | <i>Available OED / ODM |</i> <b>มีจำหน่าย OED / ODM |</b> <i>Customized Request</i> <b>คำขอที่กำหนดเ |
| เน้น |
เครื่องตรวจจับความดันซิลิคอนกระจาย,เครื่องปรับความดันระดับน้ํา,เซ็นเซอร์วัดแรงดัน HT19 พร้อมการรับประกัน |
||
Product Description
คําอธิบายสินค้า

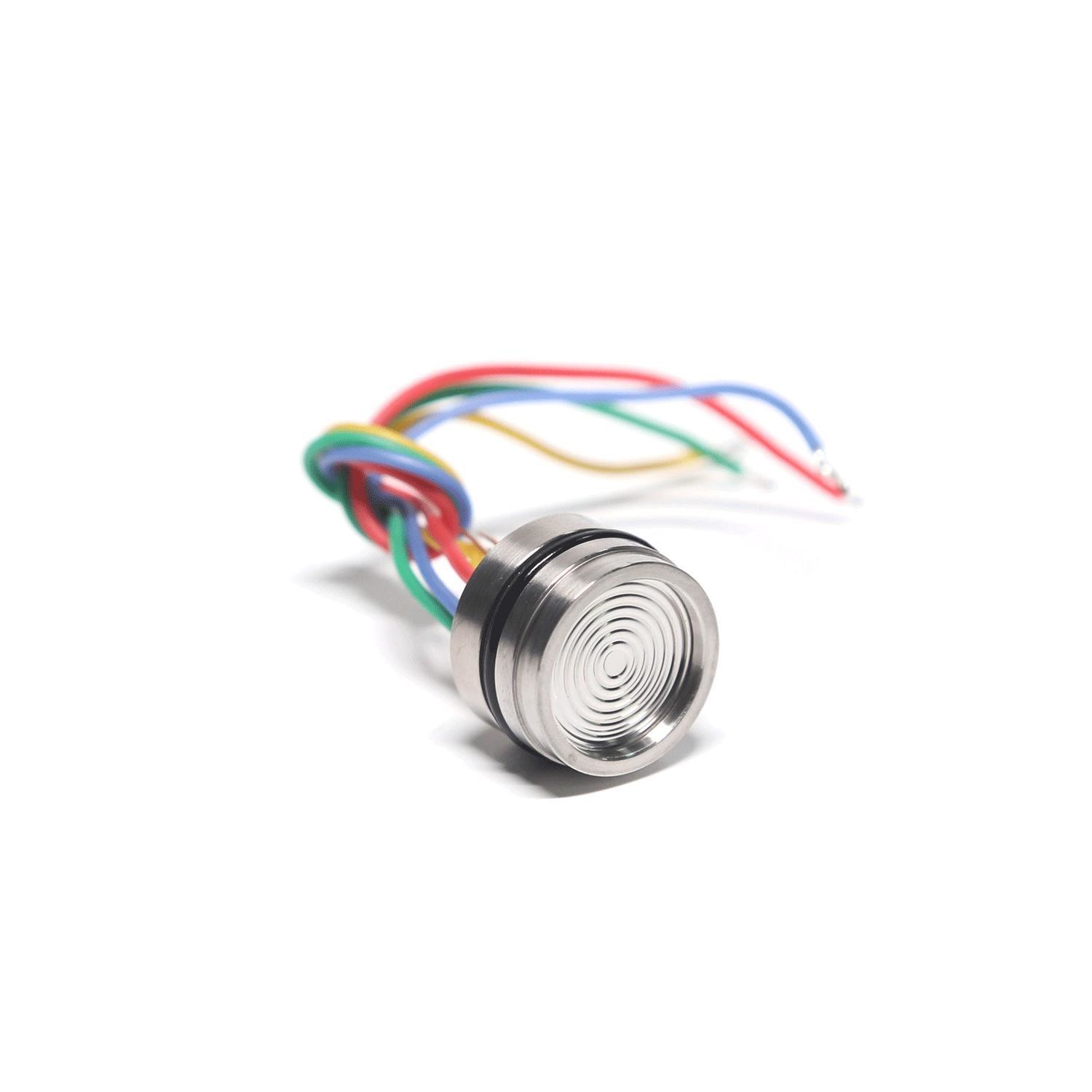

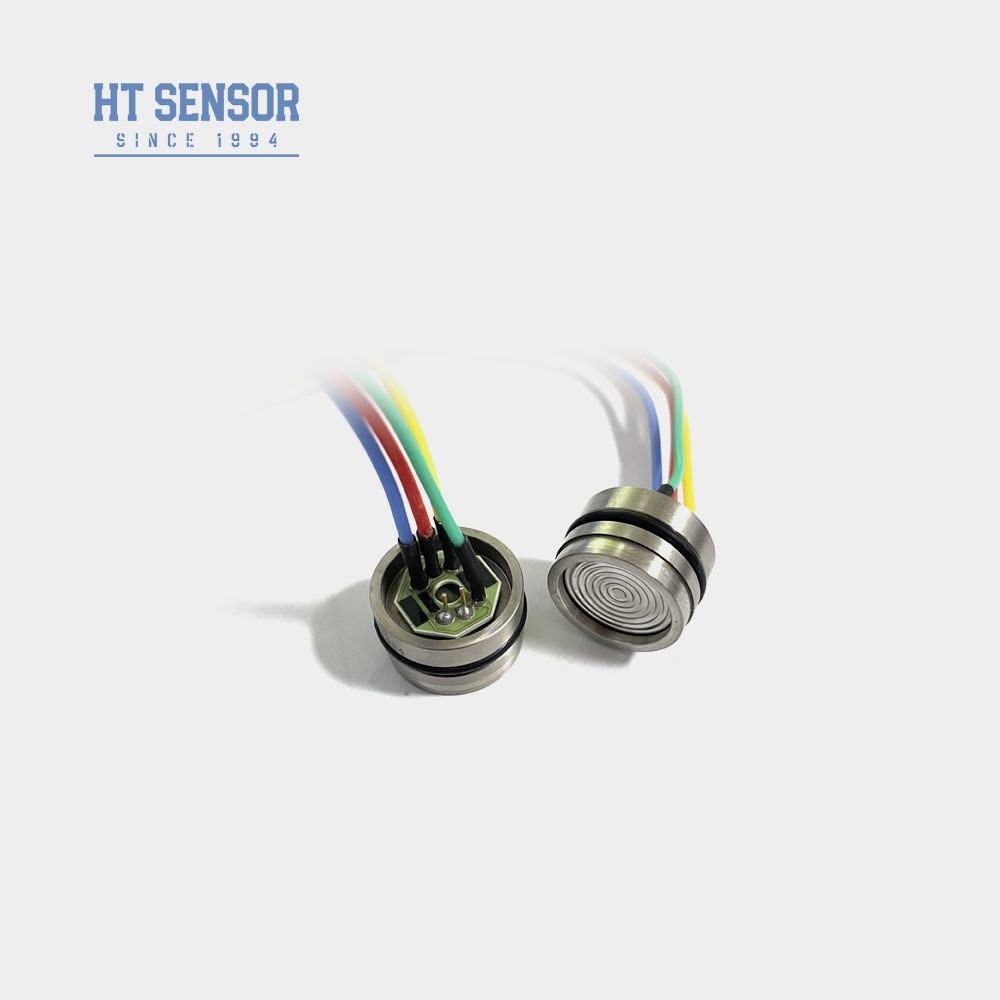

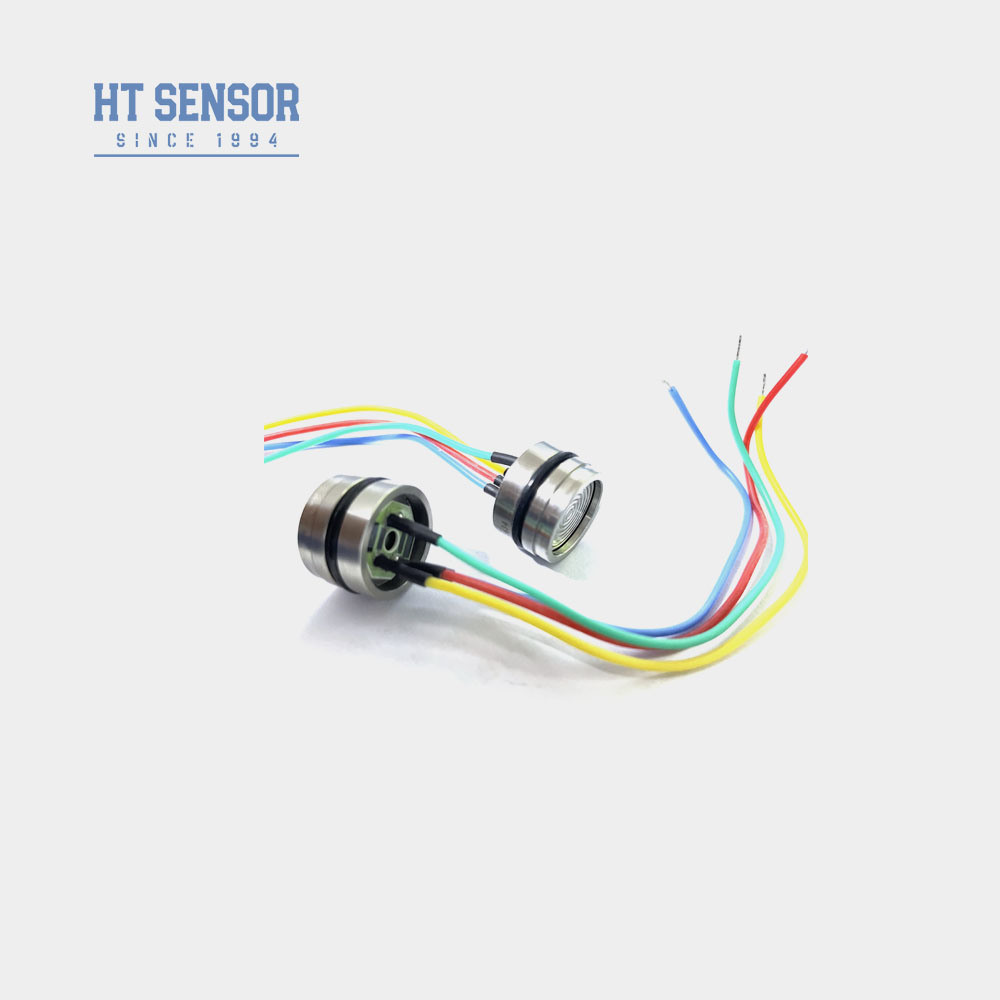

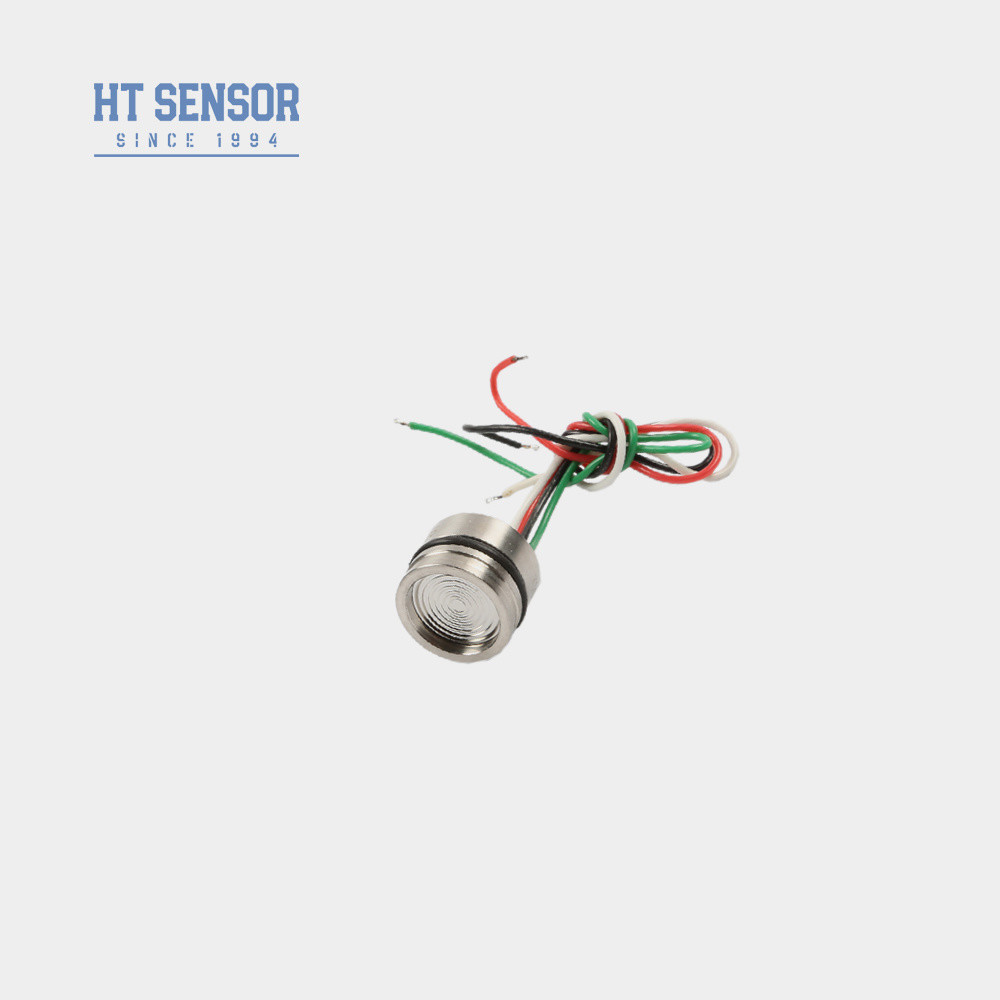

HT19 ซิลิคอน ไพเซอเรสติสติฟ แดงดันเซนเซอร์
คําแนะนํา:
HT19 เป็นเซ็นเซอร์ความดันแบบพีเซอเรสติฟิคจากซิลิคอนที่มีประสิทธิภาพสูง โดยออกแบบด้วยแกนที่มีองค์ประกอบการตรวจจับซิลิคอนแบบกระจายได้ที่มั่นคงสูงมันทํางานโดยการโอนแรงกดดันของสื่อที่วัดไปยังเซลซิคอน diaphragm ผ่านเซลซิคอน diaphragm การแยกและน้ํามัน, รับประกันการวัดความดันของของเหลวและก๊าซอย่างแม่นยําและน่าเชื่อถือ การออกแบบที่หลากหลายและการสร้างที่แข็งแกร่งทําให้สามารถใช้งานได้อย่างกว้างใหญ่ในสภาพแวดล้อมที่ต้องการรวมทั้งเครื่องปรับอากาศและระบบเย็น, เมื่อการตรวจสอบความดันที่สม่ําเสมอและแม่นยําเป็นสิ่งสําคัญสําหรับประสิทธิภาพการทํางานและความปลอดภัย
ลักษณะสินค้า:
1เซนเซอร์ใช้เทคโนโลยีการผลิตที่ทันสมัย และมีตัวเรือนเหล็กไร้ขัด 316L ที่ทนทานรวมทั้งไทเทเนียมและ Hastelloy, เพื่อให้มั่นใจว่าความทนทานต่อการกัดกร่อนที่ดีกว่าและความน่าเชื่อถือในระยะยาวในสภาพแวดล้อมที่ต้องการ
2เพื่อเพิ่มความแม่นยําของการวัด, วงจรแผ่นหนาถูกบูรณาการสําหรับการชดเชยอุณหภูมิที่แม่นยําและการปรับค่าจุดศูนย์ลดการเคลื่อนไหวให้น้อยที่สุด และรับประกันผลประกอบการที่คงที่ในสภาพการทํางานที่แตกต่างกัน.
3ด้วยความน่าเชื่อถือดีเยี่ยม, สามารถซ้ําและความมั่นคงระยะยาว, เซ็นเซอร์ถูกออกแบบเพื่อให้การทํางานที่น่าเชื่อถือในแอปพลิเคชั่นที่สําคัญการลดความต้องการในการบํารุงรักษาและเวลาหยุดทํางาน.
การใช้งาน:
1เหมาะสําหรับการวัดความดันของก๊าซและของเหลวที่ไม่เป็นสารกัด ความเหมาะสมของสแตนเลส
2ใช้ในสถานที่กระบวนการอุตสาหกรรมต่างๆ รวมถึงปิโตรเลียม, เคมี, โลหะ, พลังงานและไฮโดรโลจี
3ใช้ในอุตสาหกรรมการเรือและการบิน
4เหมาะสําหรับระบบควบคุมไฮดรอลิกและปนิวเมติก
5. ใช้ในการใช้งานควบคุมกระบวนการ
ประสิทธิภาพไฟฟ้า:
1. พลังงานไฟฟ้า: ≤2mA DC (ปกติ 1.5mA DC)
2. อุปทานการเข้า:3KΩ~6KΩ
3. อุปทานการออก:2.5KΩ~6KΩ

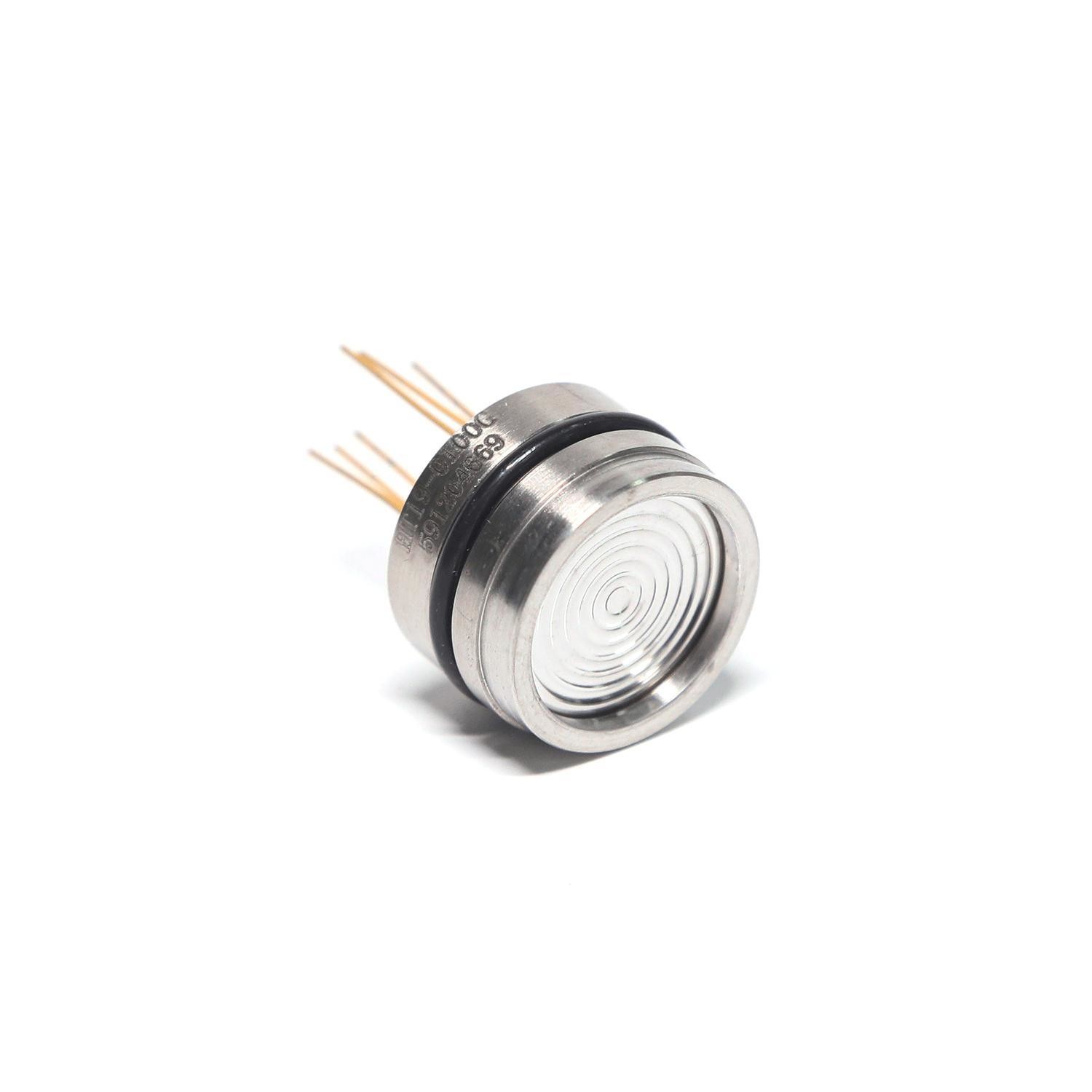

4. การเชื่อมต่อไฟฟ้า: ปิ้นโควาร์เคลือบทองคําหรือสายอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางาน: | |||||
| ระยะทาง | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS40MPaS,60MPaS | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความไม่เส้นตรง | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกที่ศูนย์ | 0±1 | 0±2 | mV | ||
| ผลิตสเปน | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100 ± 10 | 100±30 | mV | ||
| ความผิดพลาดอุณหภูมิ 0 | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| ความผิดพลาดในระยะเวลาของอุณหภูมิ | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | แหวนไนทรีล หรือแหวนฟลูโร | ||||
| การเติมกลาง | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ประมาณ 20 กรัม | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: 1.5mA @ 25 °C | |||||
| การก่อสร้าง | |
| ประเภท 1 | |
| ประเภท 2 | |
| การเชื่อมต่อไฟฟ้าและการชดเชย |
|
|
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
2ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระเงิน
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องแรงดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
| คําถามและคําตอบ |
.
.
