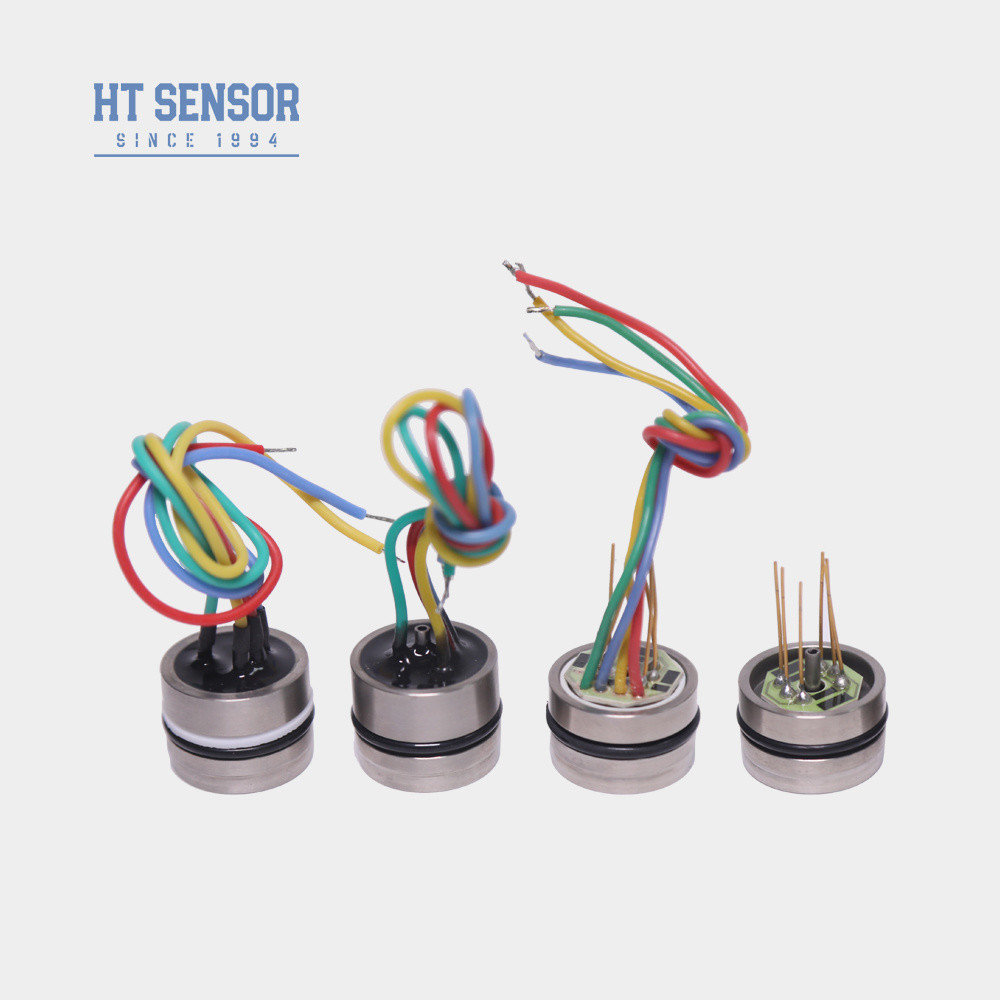

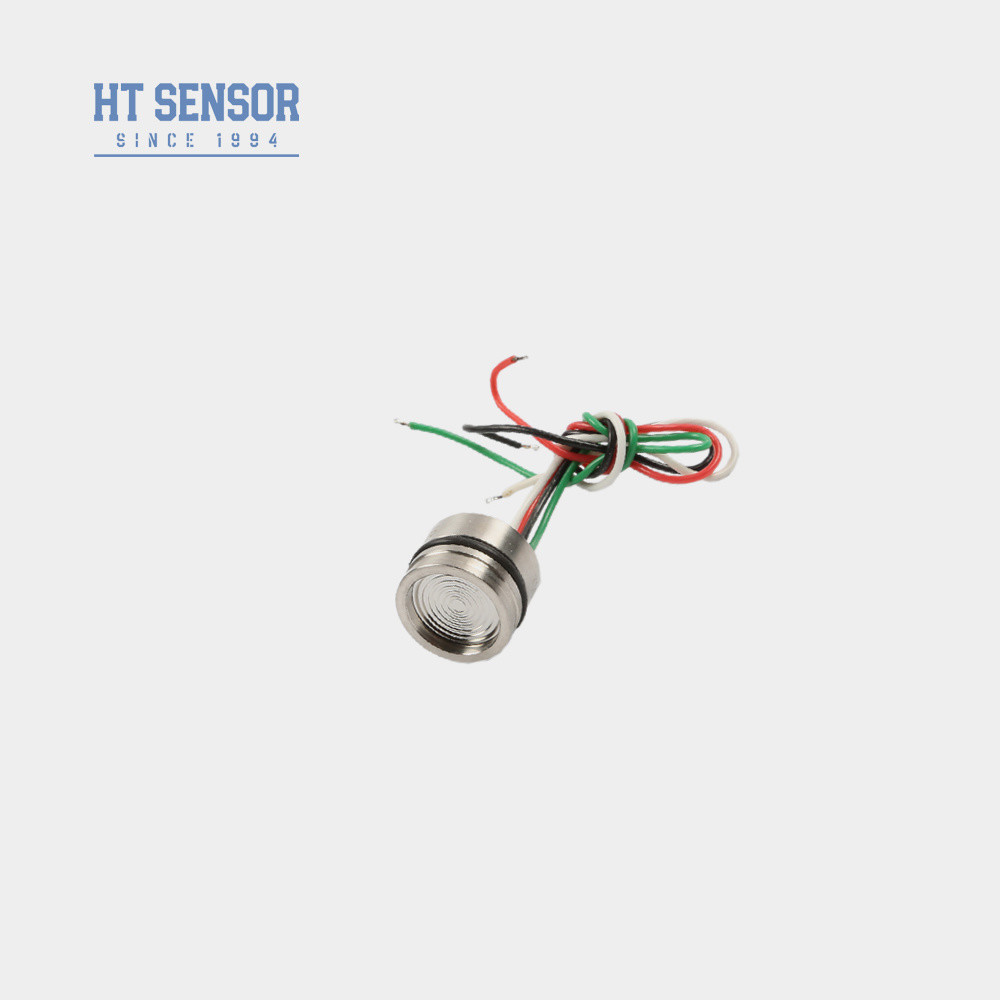

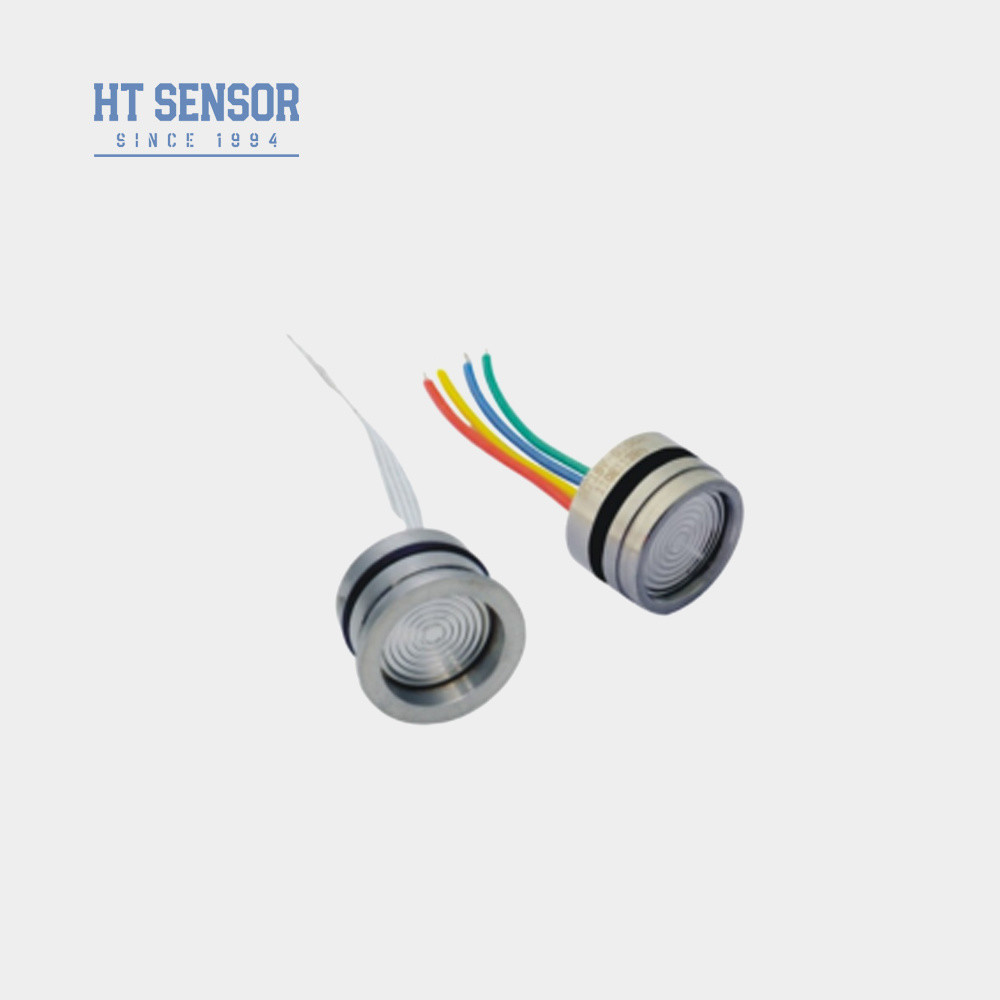

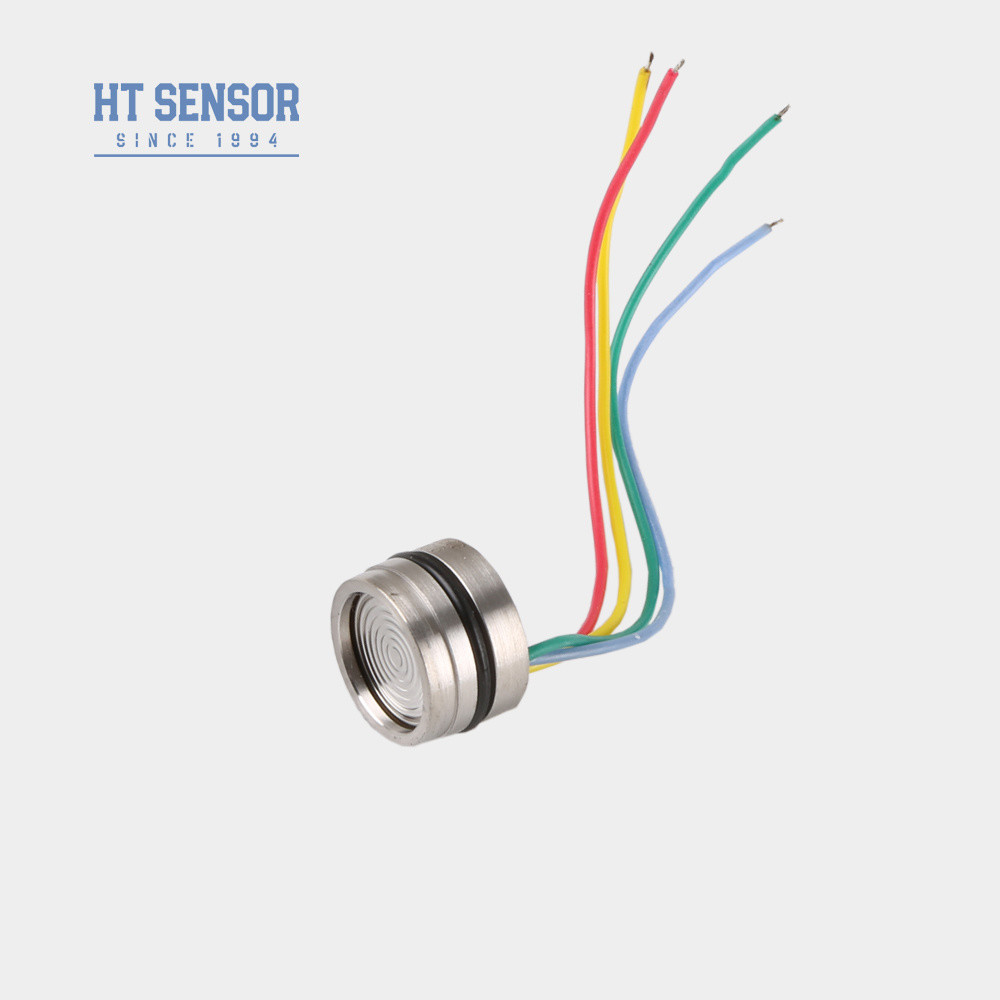

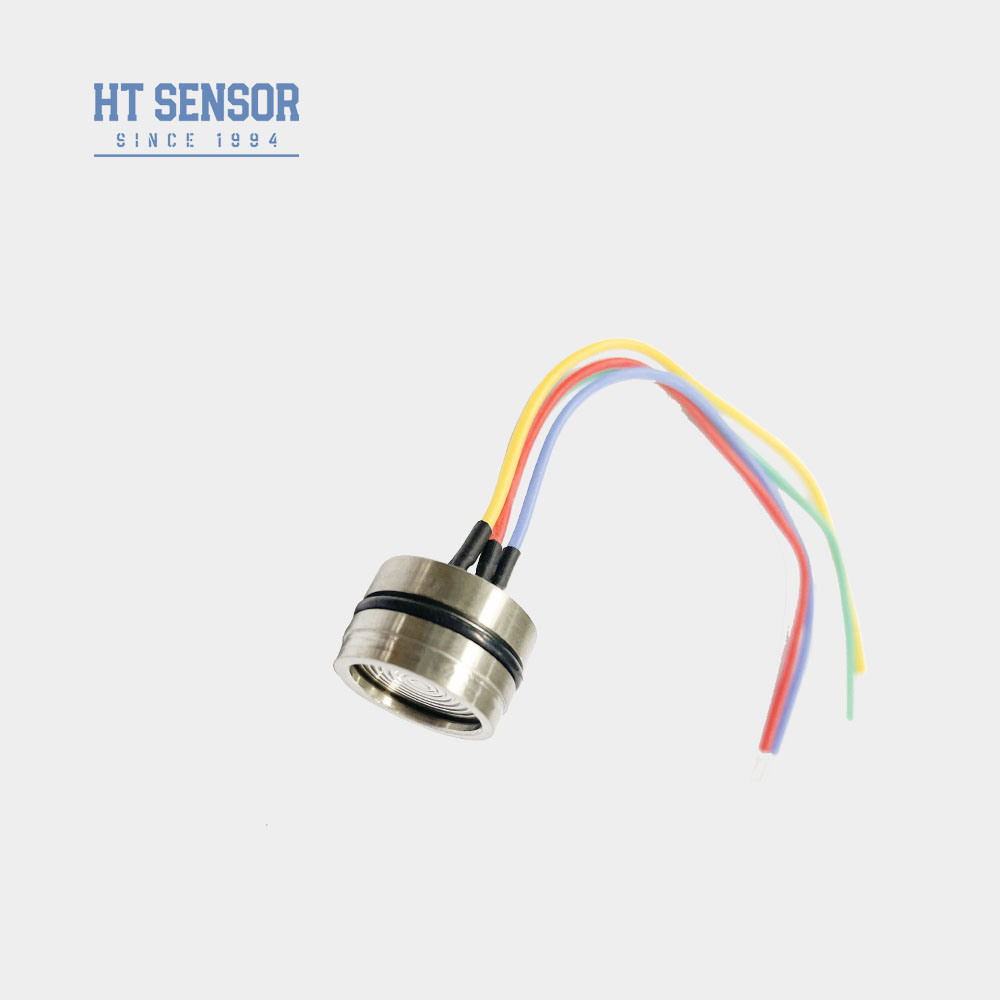

เซ็นเซอร์วัดแรงดันระดับแบบ Piezoresistive ซิลิคอนสแตนเลสสตีล HT19 พร้อมแกนเซ็นเซอร์ 4 สาย
Product Details
| หมายเลขรุ่น: | HT19F | ประเภทสายไฟ: | สี่สาย |
|---|---|---|---|
| สื่อการวัด: | ก๊าซและของเหลว | ปรับแต่ง: | OEM |
| ระบบเติม: | น้ำมันซิลิกอน | ความมั่นคงในระยะยาว: | 0.2%FS/ปี |
| แพคเกจการขนส่ง: | กล่องกระดาษ | ข้อมูลจำเพาะ: | 19 มม. |
| เครื่องหมายการค้า: | เฮงตอง | ต้นทาง: | จีน |
| รหัส HS: | 9026209090 | สำหรับ: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย |
| ประเภทสัญญาณเอาต์พุต: | สัญญาณ mv แบบอะนาล็อก | วัสดุ: | สแตนเลส |
| เน้น |
HT19 เครื่องตรวจความดันจากสแตนเลส,4 สายเซ็นเซอร์ระดับ piezoresistive,เซนเซอร์ความดันซิลิคอน พร้อมรับประกัน |
||
Product Description
คําอธิบายสินค้า
HT19 ซิลิคอน ไพเซอเรสติสติฟ แดงดันเซนเซอร์
คําแนะนํา:
HT19 เป็นเซ็นเซอร์ความดันแบบพีเซอเรสติฟิคจากซิลิคอน โดยมีเซ็นเซอร์ซิลิคอนแบบกระจายที่มั่นคงสูงอยู่ในแกนของมันโดยการส่งความดันของสื่อที่วัดไปยังเซลซิคอน diaphragm ผ่านเซลซิคอน diaphragm การแยกและน้ํามันด้วยการออกแบบที่แข็งแรงและการทํางานที่หลากหลายเซนเซอร์ถูกนํามาใช้อย่างแพร่หลายในแอพลิเคชันที่ต้องการ เช่น เครื่องปรับอากาศและระบบเย็น.
ลักษณะสินค้า:1การใช้เทคโนโลยีที่ทันสมัยและ 316L โฮสติกสแตนเลส วัสดุ เช่น ไทเทเนียมและฮาสเทลโลย สําหรับแผ่นแผ่น
2การใช้วงจรผนังหนาเพื่อการชดเชยอุณหภูมิและจุดศูนย์ การแก้ไข
3.ความน่าเชื่อถือ, สามารถซ้ําและมั่นคงได้อย่างดีเยี่ยม
การใช้งาน:
1.เหมาะสําหรับการวัดก๊าซและความดันของเหลวที่ไม่เกร็ดด้วย 316L ความเหมาะสมของสแตนเลส
2.ใช้ในสถานที่กระบวนการอุตสาหกรรมต่างๆ รวมถึงปิโตรเลียม, เคมี, โลหะ, พลังงานและไฮดรอโลจี
3ใช้ในอุตสาหกรรมการเรือและการบิน
4เหมาะสําหรับระบบควบคุมแบบไฮดรอลิกและแบบปนูเมติก
5.ใช้ในการใช้งานควบคุมกระบวนการ
ประสิทธิภาพไฟฟ้า:
1.ไฟฟ้า: ≤2mA DC (ปกติ 1.5mA DC)
2.ความคับในทางเข้า: 3KΩ ~ 6KΩ
3.อุปสรรคการออก:2.5KΩ~6KΩ
4การเชื่อมต่อไฟฟ้า: ปิ้นโควาร์ทองแดง หรือสายอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางาน: | |||||
| ระยะทาง | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความไม่เส้นตรง | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกที่ศูนย์ | 0±1 | 0±2 | mV | ||
| ผลิตสเปน | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100 ± 10 | 100±30 | mV | ||
| ความผิดพลาดอุณหภูมิ 0 | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| ความผิดพลาดในระยะเวลาของอุณหภูมิ | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | แหวนไนทรีล หรือแหวนฟลูโร | ||||
| การเติมกลาง | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ประมาณ 20 กรัม | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: 1.5mA @ 25 °C | |||||
| การก่อสร้าง | |
| ประเภท 1 | |
| ประเภท 2 | |
| การเชื่อมต่อไฟฟ้าและการชดเชย |
|
|
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
2ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระเงิน
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องแรงดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
