HT-IQT-B เครื่องตรวจจับความดันซิลิคอนกระจาย
Product Details
| หมายเลขรุ่น: | HT-IQT-B | พิสัย: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| ประเภทสายไฟ: | สตาร์ทคอวาร์ | การวัดขนาดกลาง: | AIR และน้ําและน้ํามันเหลว |
| ที่ปรับแต่งได้: | ที่ปรับแต่งได้ | ด้าย: | 50.4มม |
| เอาท์พุต: | สัญญาณเอ็มวี | พลัง: | 1.5mA |
| ข้อมูลจำเพาะ: | 50.4มม | พิมพ์: | เครื่องตรวจจับความดันซิลิคอนกระจาย |
| ประเภทสัญญาณเอาต์พุต: | อนาล็อก | วัสดุ: | สแตนเลส 316L |
| เน้น |
เครื่องตรวจจับความดันซิลิคอนกระจาย HT-IQT-B,เครื่องตรวจจับความดันซิลิคอนที่กระจายน้ํา,เครื่องตรวจจับความดันน้ําน้ํามันอุณหภูมิสูง |
||
Product Description

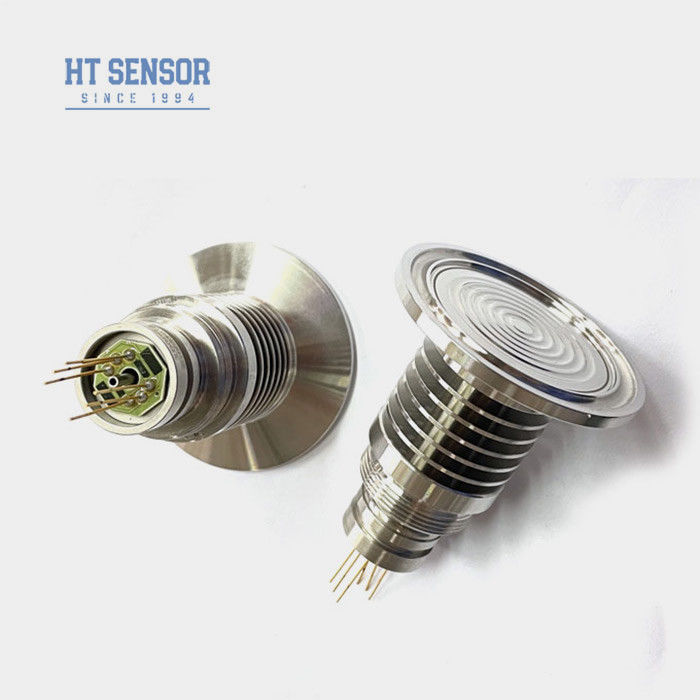

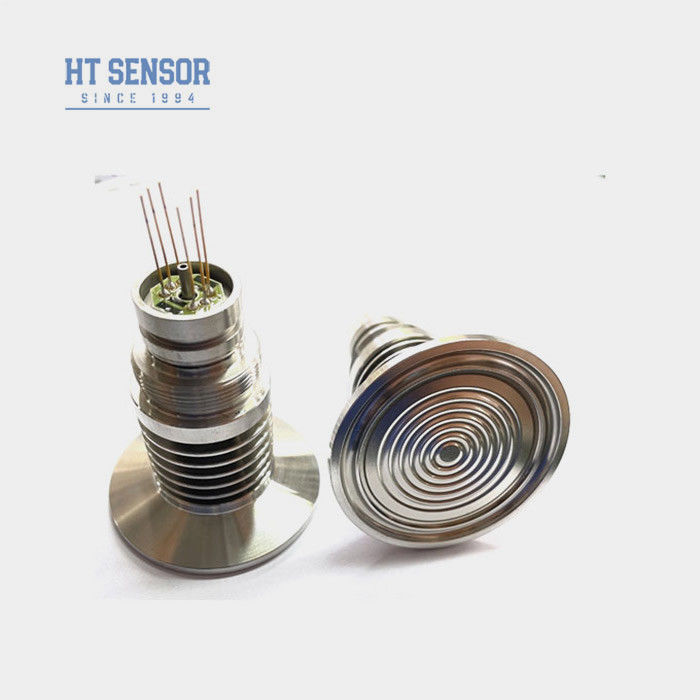

HT Sensor HT-IQT-B เครื่องตรวจจับความดันซิลิคอนกระจายสําหรับน้ําหรือน้ํามันอุณหภูมิสูง
HT-IQT-Bพีเซอเรสติฟเครื่องตรวจจับความดันซิลิคอน
การนําเสนอเซ็นเซอร์ความดันซิลิคอนกระจาย
HT - IQT - B เซนเซอร์ความดันซิลิคอนเป็นชนิดของแผ่นกระจกที่ติดตั้ง. ความดันถูกโอนไปยังชิปที่รู้สึกผ่านแผ่นกระจกเหล็กไร้ขัด และน้ํามันซิลิโคนที่ปิด.ชิปเซ็นเซอร์แปลงความดันเป็นสัญญาณไฟฟ้ามิลลิโวลต์ที่สามารถตรวจจับได้ดังนั้นเราสามารถสังเกตเห็นได้ชัดค่าความดันของสื่อการวัด สินค้านี้ใช้โครงสร้างแผ่น diaphragmผลการวัดระดับอุณหภูมิสูง. แผ่นฉากที่ราบเปล่าสะอาดง่ายและมีผลดีต่อการวัดสื่อ viscous ใช้ในอุตสาหกรรมอาหาร, สุขภาพและอุตสาหกรรมอื่น ๆ
ลักษณะสินค้าของเซ็นเซอร์ความดันซิลิคอนกระจาย:
- 316L สแตนเลสกระเป๋าบรรจุ
- การชดเชยอุณหภูมิและการแก้ไขจุดศูนย์ผ่านฟิล์มหนา
- โครงสร้างแผ่นฉีดความร้อนสูง เพื่อทําความสะอาดง่าย
- เหมาะสําหรับการวัดความดันของก๊าซและของเหลวที่ไม่เกรี้ยวด้วย 316Lความเหมาะสมของเหล็กไร้ขัด
- อุตสาหกรรมอาหารและเครื่องดื่ม
- การควบคุมกระบวนการอุตสาหกรรม
- พลังงานไฟฟ้า: ≤2mA DC (0.4-1.5mA DC)
- อุปทานการเข้า: 2.5KΩ ~ 6KΩ
- อุปทานการออก: 2.5KΩ ~ 6KΩ
- การเชื่อมต่อไฟฟ้า: ปิ้นโควาร์เคลือบทอง หรือสายอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอนกระจาย: | |||||
| ระยะการวัด | กว้าง ((G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความไม่เชิงเส้น | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | ||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100 ± 10 | 100±30 | mV | ||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 05 | ± 1 | % F.S | ||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||||
| การเติมกลาง | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ~ 220 กรัม | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: 1.5mA @ 25 °C | |||||
| การก่อสร้าง | |
| ขนาด |
|
| การเชื่อมต่อไฟฟ้าและการชดเชย |
|
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
ความแน่นต่ออากาศที่จําเป็น
2ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระเงิน
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องความดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
| บริษัท |
| FQA |
.
.
