เครื่องตรวจจับความดันซิลิคอน 5V เครื่องตรวจจับความดัน Diaphragm เครื่องตรวจสอบความดันด้วย Pin Connect Pressure Cell
Product Details
| หมายเลขรุ่น: | HT26V | ประเภทสัญญาณเอาต์พุต: | อานาล็อก 10mv/V |
|---|---|---|---|
| พลัง: | 5-10VDC | วัสดุ: | สแตนเลส |
| ประเภทเธรด: | เลขที่ | สื่อการวัด: | ก๊าซและของเหลว |
| dia: | 19 มม. | สูง: | OEM |
| แพคเกจการขนส่ง: | กล่องกระดาษ | ต้นทาง: | จีน |
| พิมพ์: | เครื่องตรวจจับความดันซิลิคอน | การปรับแต่ง: | มีอยู่ | คำขอที่กำหนดเอง |
| เน้น |
เครื่องตรวจจับความดันซิลิคอนพีเซอริสติฟ,เครื่องตรวจจับความดันซิลิคอน ดาแอดฟรากม 5 วอลต์,เซนเซอร์ความดันแอดอฟราแกม พร้อม Pin Connect |
||
Product Description

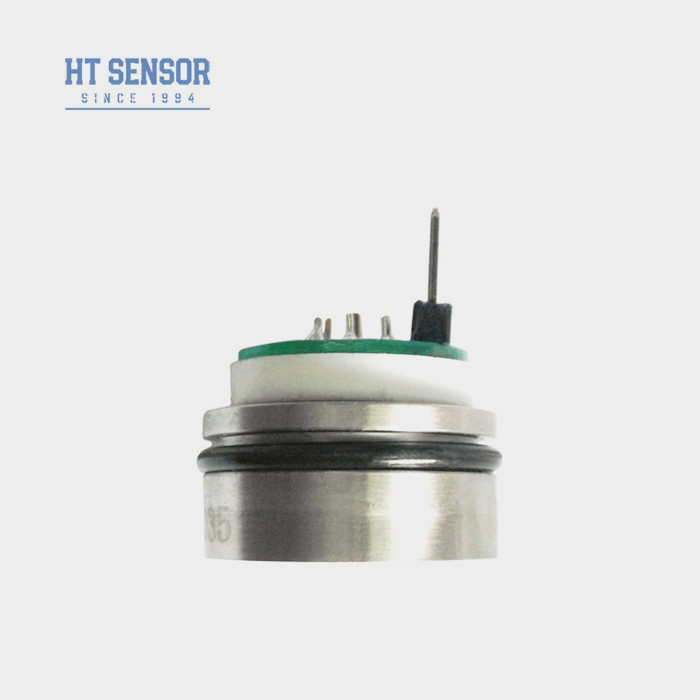

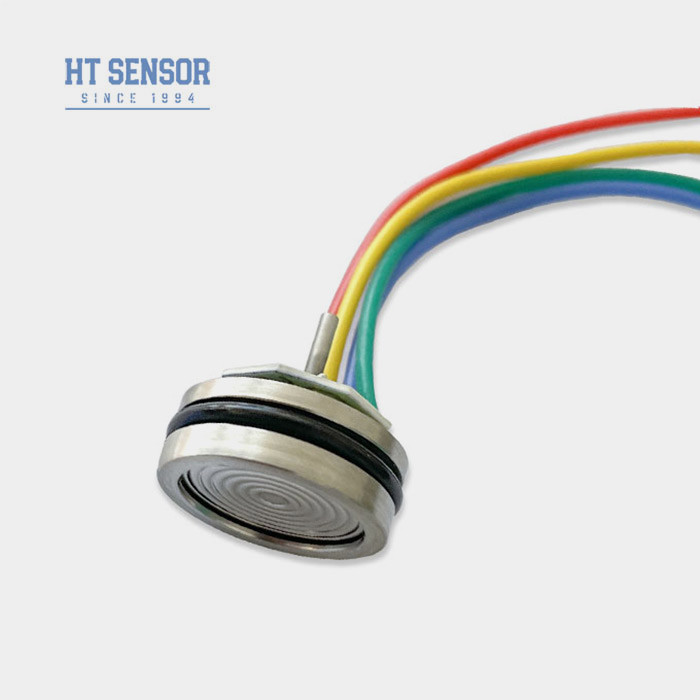

Hengtong HT26V 5V เครื่องตรวจจับความดันซิลิคอน
HT26V ซิลิคอน Piiezoresistive เครื่องตรวจจับความดัน
การนําเสนอเซ็นเซอร์ความดันซิลิคอน
HT26V เป็นเซ็นเซอร์ความดันซิลิคอนแบบปิเซอเรสติฟ์ที่มีองค์ประกอบคริสตัลซิลิคอนกระจายที่มั่นคงสูงในแกนของมันความแตกต่างความดันของสื่อที่วัดจะส่งต่อไปยังแผ่นแผ่นซิลิคอนผ่านแผ่นแผ่นซิลิคอน 316L และน้ํามันซิลิคอนที่ปิด. การสร้างตามสั่งถูกทําจากกว้าง 19 มมปกติ, ส่วนที่กําหนดเองสูง, สแตนเลสสามารถต่ําสุด 7 มม. 5-10V โรงไฟฟ้าความดันคงที่, ผลิตปกติเครื่องตรวจความดัน HT26V อุปกรณ์พร้อมกับ O-ring สําหรับการปิดความดันและการติดตั้งง่าย.
- การให้สัญญาณความดันคงที่และการออกสัญญาณมาตรฐาน
- ความน่าเชื่อถือสูงและความมั่นคงที่ดี
- รายการ ความสูงคือ 7 มิลลิเมตร โครงสร้างต่าง ๆ สามารถปรับแต่ง
- ใช้ในสถานที่กระบวนการอุตสาหกรรมต่าง ๆ รวมถึงปิโตรเลียม, เคมี, โลหะ, พลังงานและไฮดรอโลจี.
- ใช้ในอุตสาหกรรมการเรือและการบิน
- เหมาะสําหรับระบบควบคุมแบบไฮดรอลิกและแบบปนูเมติก
- ใช้ในการใช้งานควบคุมกระบวนการ
- พลังงานไฟฟ้า: ≤10VDC
- ความดันออกแบบปกติ: 50% ของค่าเข้า (ปกติ)
- อัมพาตทางเข้า:4KΩ~20KΩ
- อุปทานการออก:2.5KΩ~6KΩ
- การเชื่อมต่อไฟฟ้า: สายไฟฟ้าอุณหภูมิสูง 100 มิลลิเมตร เครื่องเชื่อม pin
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอน: | |||||
| ระยะการวัด | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความไม่เชิงเส้น | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | ||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100 ± 1 | 100±2 | mV | ||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 25 | % F.S | |
| ≥35kPa | ± 08 | ± 15 | % F.S | ||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 08 | ± 15 | % F.S | ||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | 3 เท่าของขนาดเต็ม | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||||
| ระบบเติม | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ~ 25 กรัม | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: โลตติ้งคงที่ 10V และอุณหภูมิบริเวณ 25oC | |||||
| การก่อสร้าง | |
| ท่อความดัน < 3.5MPaS |
|
| ปกติ ≥3.5MPaS < 40MPaS |
|
| การเชื่อมต่อไฟฟ้าและการชดเชย |
|
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
ความแน่นต่ออากาศที่จําเป็น
2ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระเงิน
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องความดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
