| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | HT26V |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่นหมายเลข: | HT26V | ประเภทสัญญาณเอาต์พุต: | อานาล็อก 10mv/V |
|---|---|---|---|
| พลัง: | 5-10VDC | วัสดุ: | สแตนเลส |
| ประเภทเธรด: | ไม่ | สื่อการวัด: | ก๊าซและของเหลว |
| เดีย: | 19มม | สูง: | OEM |
| แพ็คเกจการขนส่ง: | กล่อง | สาเหตุ: | จีน |
| ประเภท: | เครื่องตรวจจับความดันซิลิคอน | การปรับแต่ง: | <i>Available |</i> <b>มี |</b> <i>Customized Request</i> <b>คำขอที่กำหนดเอง</b> |
| เน้น: | เครื่องตรวจจับความดันซิลิคอนพีเซอริสติฟ,เครื่องตรวจจับความดันซิลิคอน ดาแอดฟรากม 5 วอลต์,เซนเซอร์ความดันแอดอฟราแกม พร้อม Pin Connect |
||

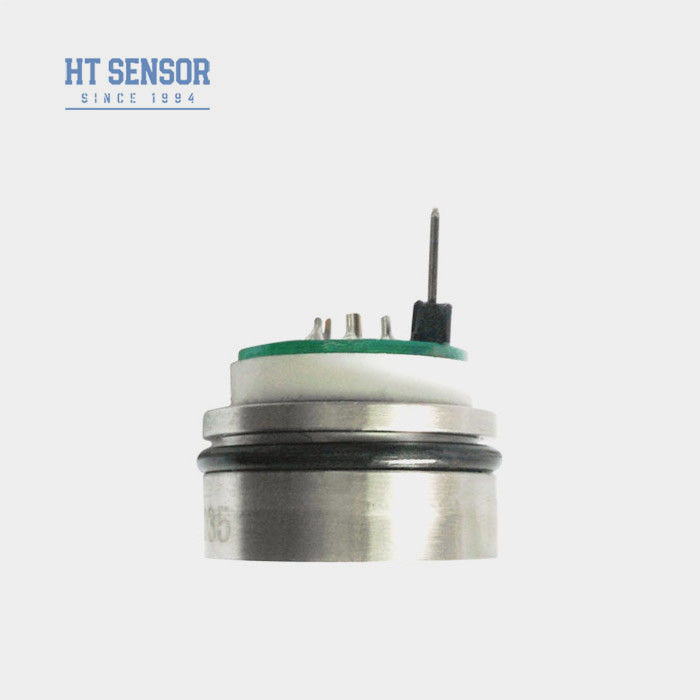

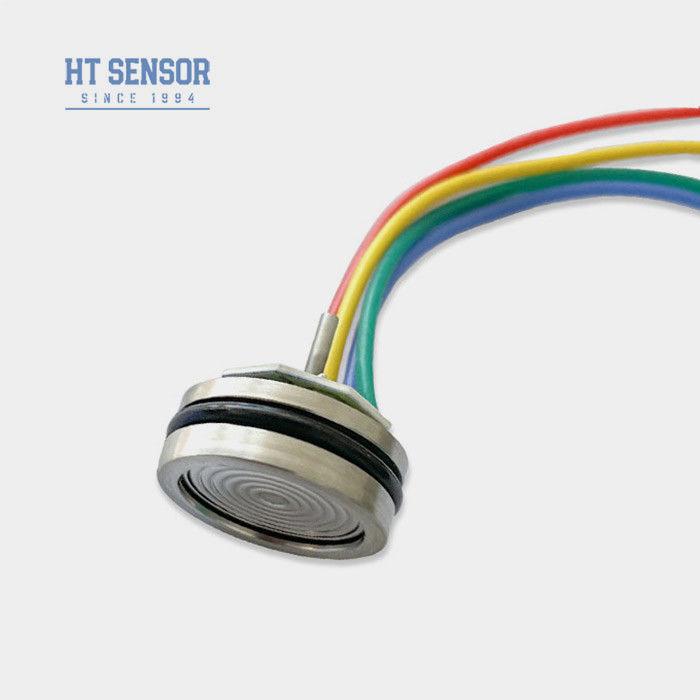

HT26V ซิลิคอน Piiezoresistive เครื่องตรวจจับความดัน
การนําเสนอเซ็นเซอร์ความดันซิลิคอน
HT26V เป็นเซ็นเซอร์ความดันซิลิคอนแบบปิเซอเรสติฟ์ที่มีองค์ประกอบคริสตัลซิลิคอนกระจายที่มั่นคงสูงในแกนของมันความแตกต่างความดันของสื่อที่วัดจะส่งต่อไปยังแผ่นแผ่นซิลิคอนผ่านแผ่นแผ่นซิลิคอน 316L และน้ํามันซิลิคอนที่ปิด. การสร้างตามสั่งถูกทําจากกว้าง 19 มมปกติ, ส่วนที่กําหนดเองสูง, สแตนเลสสามารถต่ําสุด 7 มม. 5-10V โรงไฟฟ้าความดันคงที่, ผลิตปกติเครื่องตรวจความดัน HT26V อุปกรณ์พร้อมกับ O-ring สําหรับการปิดความดันและการติดตั้งง่าย.
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอน: | |||||
| ระยะการวัด | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| เสมอ ((A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความไม่เชิงเส้น | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | ||
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100 ± 1 | 100±2 | mV | ||
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 25 | % F.S | |
| ≥35kPa | ± 08 | ± 15 | % F.S | ||
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 08 | ± 15 | % F.S | ||
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | 3 เท่าของขนาดเต็ม | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||||
| ระบบเติม | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ~ 25 กรัม | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: โลตติ้งคงที่ 10V และอุณหภูมิบริเวณ 25oC | |||||
| การก่อสร้าง | |
| ท่อความดัน < 3.5MPaS |
 |
| ปกติ ≥3.5MPaS < 40MPaS |
 |
| การเชื่อมต่อไฟฟ้าและการชดเชย |
 |
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
