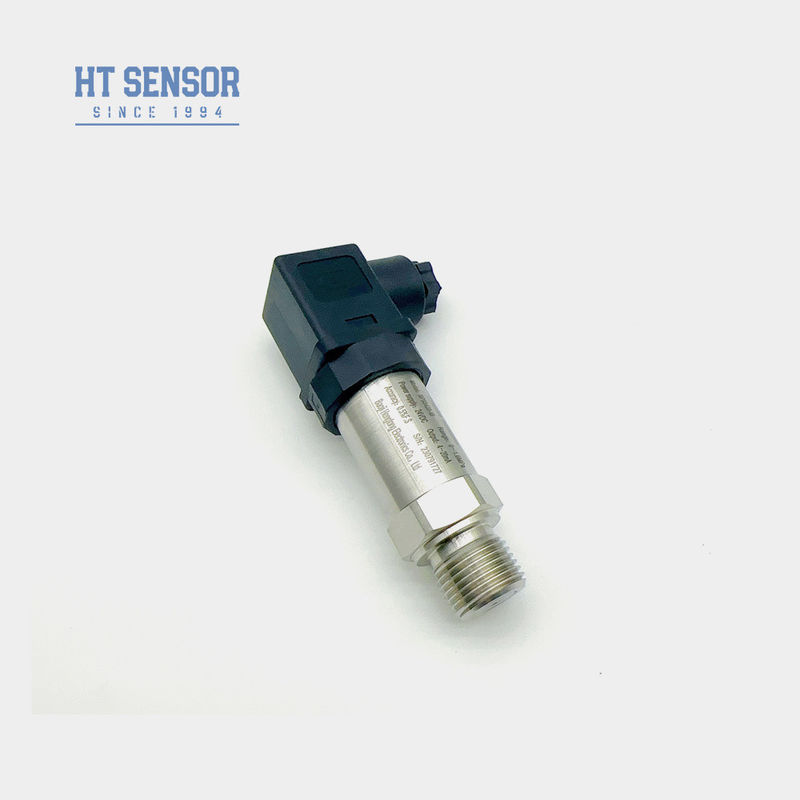

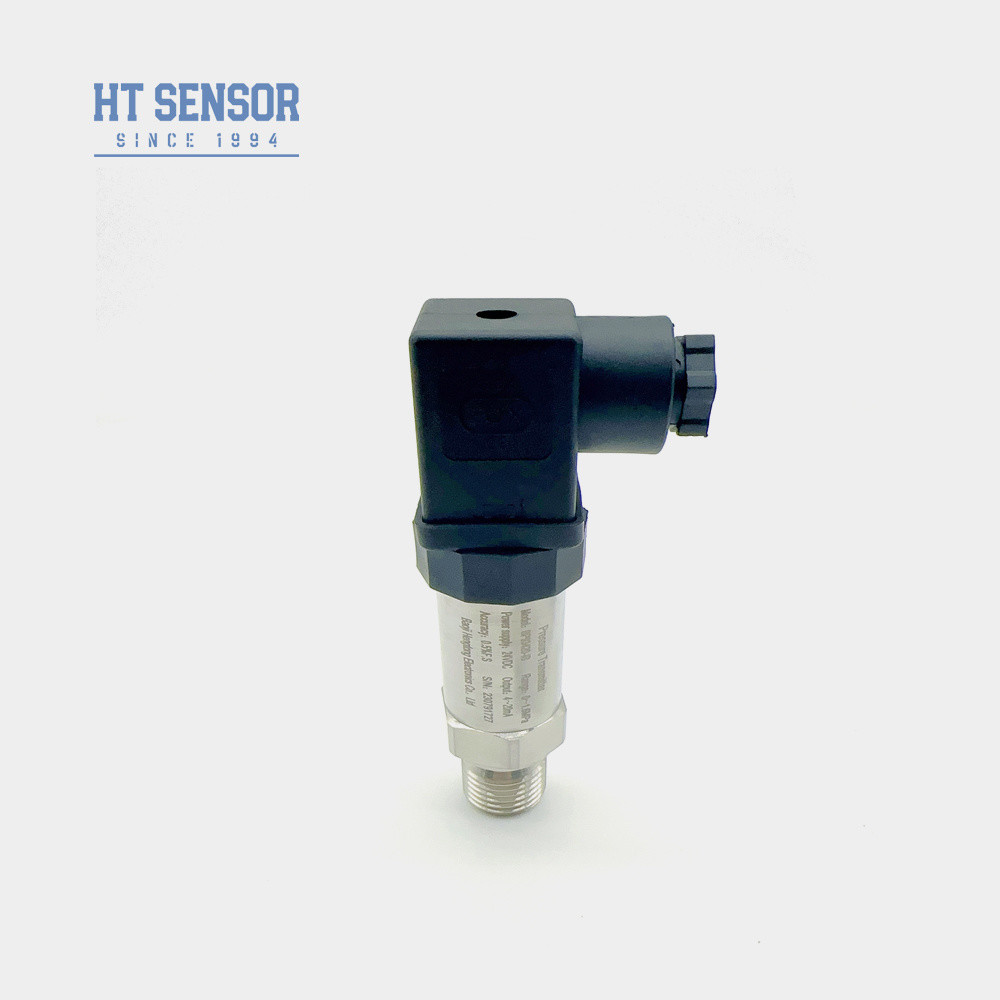

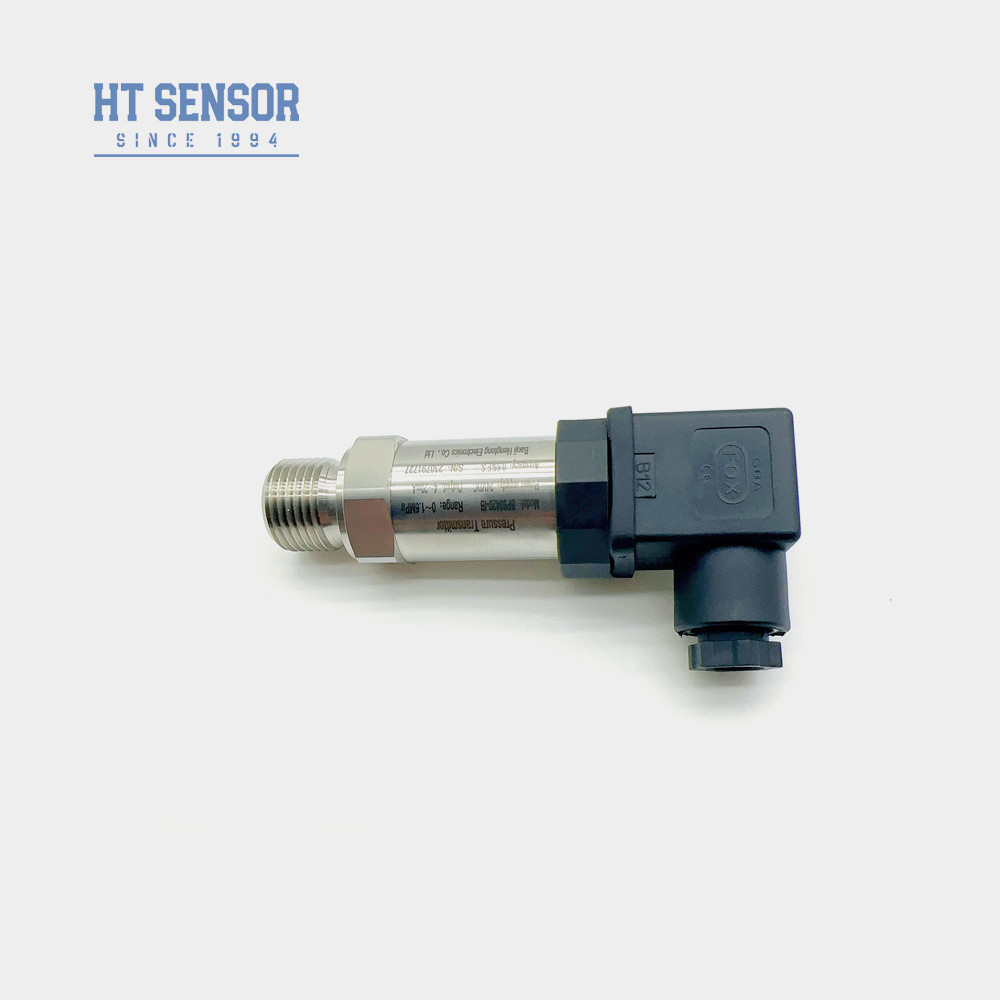

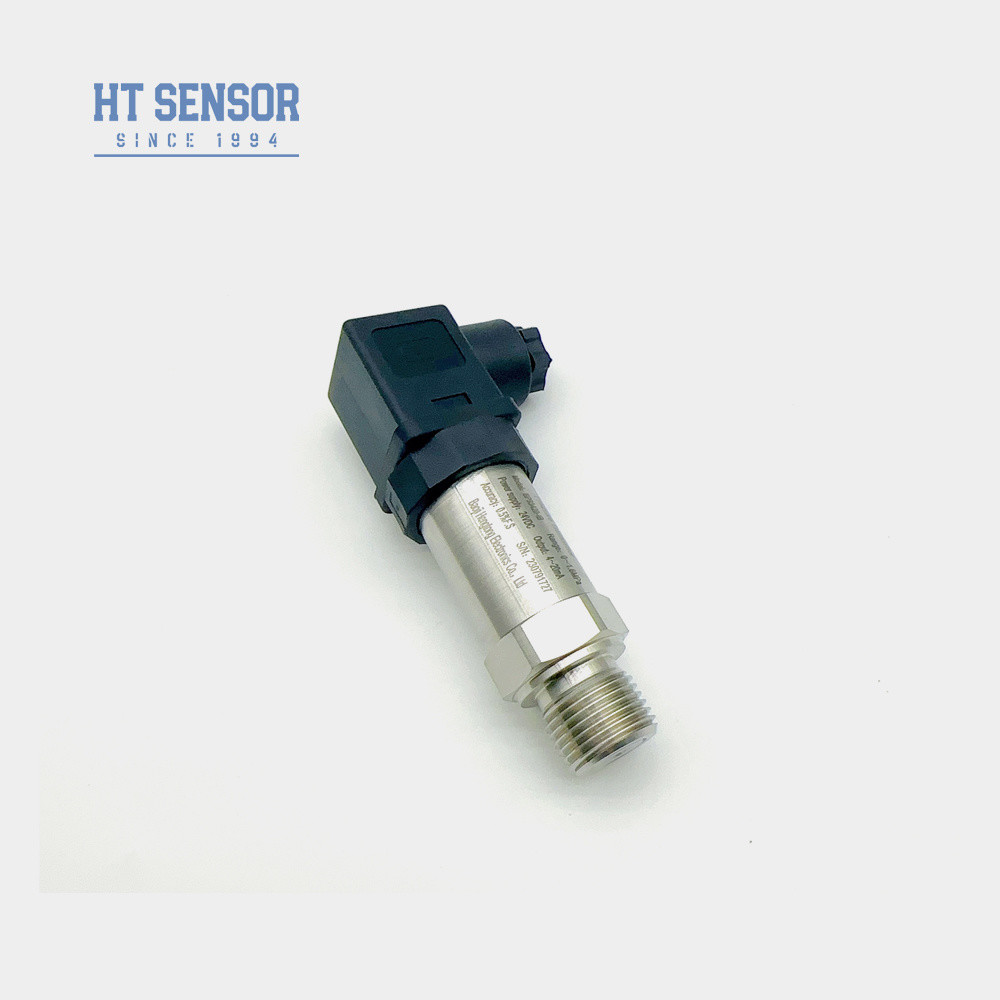

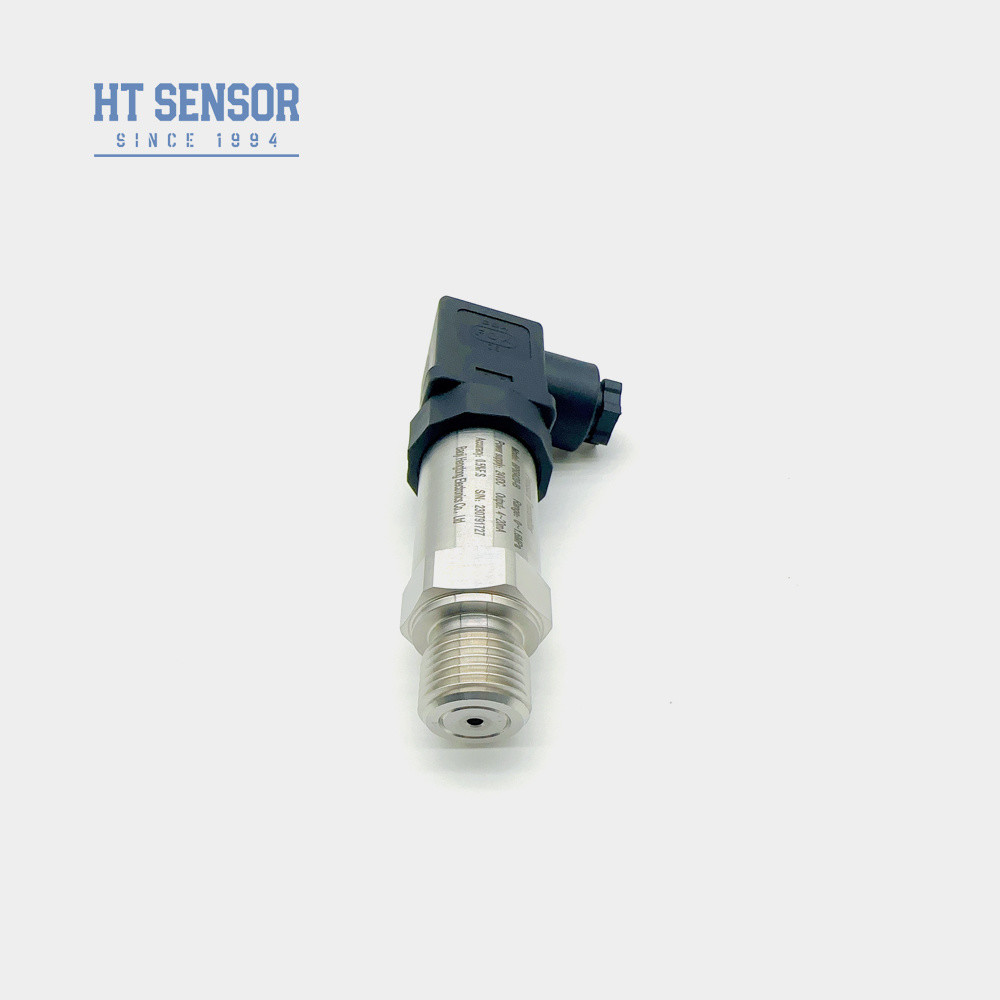

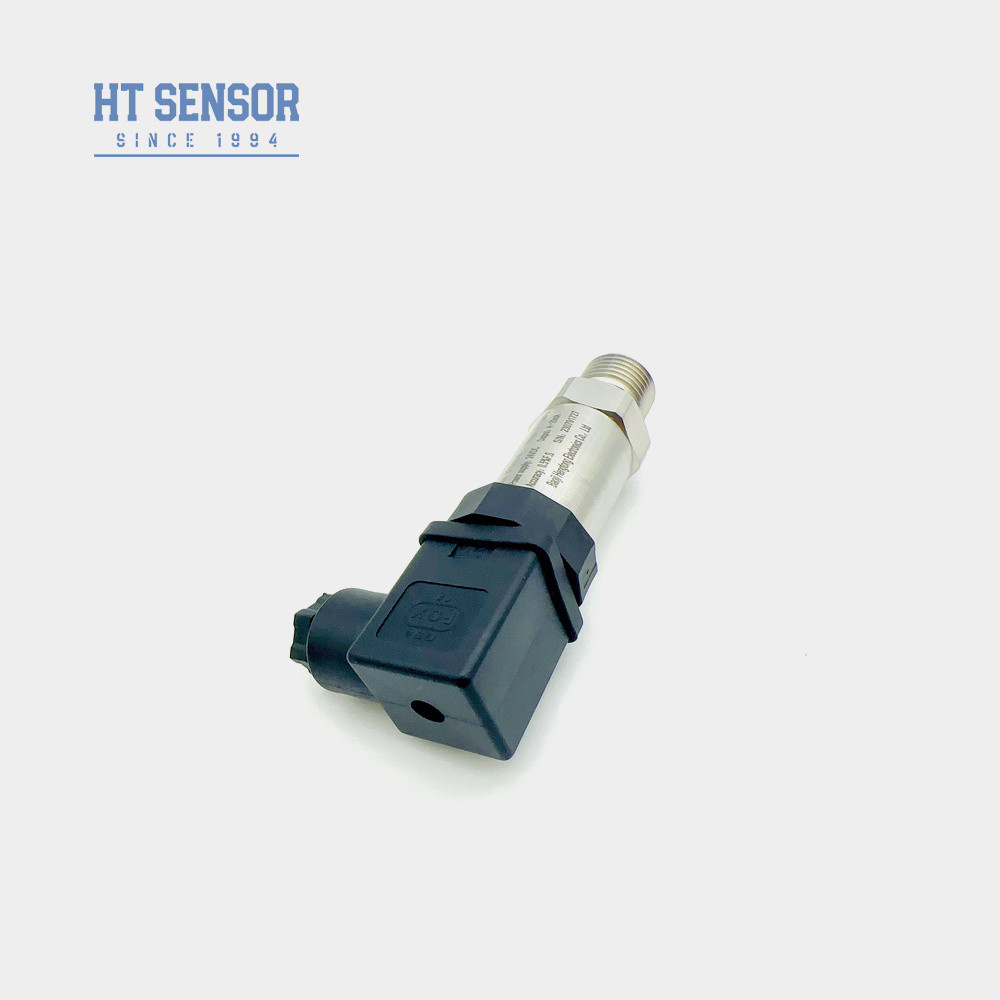

เซ็นเซอร์วัดความดันไฮดรอลิก OEM แบบเพียโซรีซิสทีฟ HT BP93420-IB
Product Details
| หมายเลขรุ่น: | BP93420-IB | ปรับแต่ง: | ปรับแต่ง |
|---|---|---|---|
| ระดับการป้องกัน: | IP65 | ความมั่นคงในระยะยาว: | +-0.2% F.S/ปี ((ประเภท) |
| วัสดุที่อยู่อาศัย: | 304S.S 316L | ประเภทความดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| เครื่องหมายการค้า: | HTเซ็นเซอร์ | ต้นทาง: | จีน |
| ประเภทโครงสร้าง: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย | สื่อการวัด: | ของเหลว |
| เกรดความแม่นยำ: | 0.5g | ช่วงความดัน: | 0kpa~10kpa...100MPa |
| เน้น |
เซ็นเซอร์วัดแรงดันไฮดรอลิกแบบ Piezo-resistive,ทรานสมิตเตอร์วัดแรงดัน OEM รุ่น BP93420-IB,เซ็นเซอร์วัดแรงดันไฮดรอลิกพร้อมการรับประกัน |
||
Product Description
HT เซ็นเซอร์ Piezoresistive OEM เครื่องส่งสัญญาณแรงดันไฮดรอลิก BP93420-IB Pressure SensorProduct Description
เครื่องส่งสัญญาณแรงดัน BP93420IB
บทนำ:
เครื่องส่งสัญญาณแรงดัน BP93420IB ใช้เซลล์ตรวจจับน้ำมันแบบแยกซิลิคอนแบบแพร่กระจาย HT series เป็นองค์ประกอบการวัดสัญญาณหลัก วงจรประมวลผลสัญญาณอยู่ในตัวเรือนสแตนเลส ซึ่งจะแปลงสัญญาณเซ็นเซอร์เป็นสัญญาณเอาต์พุตมาตรฐาน ส่วนประกอบทั้งหมด ชุดประกอบย่อย และผลิตภัณฑ์สำเร็จรูปผ่านกระบวนการทดสอบและคัดกรองอายุอย่างเข้มงวด เพื่อให้มั่นใจถึงประสิทธิภาพที่เสถียรและเชื่อถือได้
คุณสมบัติของผลิตภัณฑ์:
1. ช่วงการวัดที่กว้างพร้อมโครงสร้างสแตนเลสทั้งหมดและตัวเลือกอินเทอร์เฟซแรงดันที่หลากหลาย
2. การออกแบบที่กะทัดรัดและน้ำหนักเบา
3. การปรับศูนย์และการปรับช่วงอิสระ
4. ความแม่นยำสูงทำได้ผ่านโครงสร้างสแตนเลสแบบบูรณาการอย่างเต็มที่
5. การสอบเทียบที่ยืดหยุ่นทั้งจุดศูนย์และขนาดเต็ม
แอปพลิเคชัน:
1. การวัดแรงดันของก๊าซและของเหลวที่ไม่กัดกร่อนด้วยสแตนเลส 316L
2. ใช้ในอุตสาหกรรมทางทะเลและการบิน
3. ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น ปิโตรเลียม เคมี โลหะวิทยา การผลิตกระแสไฟฟ้า และอุทกวิทยา
4. ใช้ในระบบควบคุมไฮดรอลิกและนิวเมติก
| พารามิเตอร์ประสิทธิภาพ: | |
| ช่วงการวัด | -100kPa…0kPa ~ 10kPa…100MPa |
| ประเภทแรงดัน | แรงดันเกจ, แรงดันสัมบูรณ์, แรงดันปิดผนึก |
| โอเวอร์โหลด | ≤ 1.5 เท่าของช่วงที่กำหนด |
| ความแม่นยำ @ 25ºC | ±0.25% (ทั่วไป) ±0.5% (สูงสุด) |
| ความสามารถในการทำซ้ำ | 0.1%FS |
| ฮิสเทอรีซิส | 0.1%FS |
| เสถียรภาพในระยะยาว | ±0.1%F.S/ปี (ทั่วไป) ±0.2%F.S/ปี (สูงสุด) |
| การเลื่อนอุณหภูมิจุดศูนย์ | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| การเลื่อนอุณหภูมิขนาดเต็ม | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| อุณหภูมิชดเชย | 0-70ºC(≤10mpa, ปรับแต่งได้) |
| อุณหภูมิในการทำงาน | -20ºC~80ºC |
| อุณหภูมิในการจัดเก็บ | -40ºC~120ºC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุตัวเรือน | 304,316L |
| วัสดุไดอะแฟรม | 316L |
| ความต้านทานฉนวน | 100MΩ 100VDC |
| ระดับการป้องกันการระเบิด | Ex ia IIC T6 Ga |
| ระดับการป้องกัน | IP65 |
| ซีลโอริง | ฟลูออโรคาร์บอน |
| น้ำหนัก | ~0.125 กก. |
| สัญญาณเอาต์พุต | แรงดันไฟฟ้า | ประเภทเอาต์พุต |
| 4~20mA | 12~30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| เคล็ดลับการสั่งซื้อ |
1. ตรวจสอบให้แน่ใจว่าสื่อที่วัดได้เข้ากันได้กับชิ้นส่วนที่เปียกทั้งหมดก่อนเลือกผลิตภัณฑ์
2. โปรดทราบ: หัวแสดงผลดิจิทัลไม่รวมอยู่ในรุ่นป้องกันการระเบิดเมื่อทำการสั่งซื้อ
3. สำหรับเครื่องส่งสัญญาณที่ติดตั้งหัวแสดงผล LCD หรือ LED แรงดันไฟฟ้าต้องมีอย่างน้อย 20VDC
4. เพื่อการทำงานของผลิตภัณฑ์ที่เชื่อถือได้ ขอแนะนำให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันฟ้าผ่าที่เหมาะสม ณ สถานที่ติดตั้ง และตรวจสอบให้แน่ใจว่าทั้งผลิตภัณฑ์และแหล่งจ่ายไฟมีการต่อสายดินอย่างถูกต้อง
5. โอริงฟลูออโรคาร์บอนมาตรฐานมีพิกัดอุณหภูมิตั้งแต่ -20ºC ถึง 250ºC สำหรับอุณหภูมิในการทำงานต่ำกว่า -20ºC ควรเลือกโอริง EPDM
6. สายเคเบิลเริ่มต้นยาว 1.5 ม. และมีให้เลือกสามวัสดุ โพลีเอทิลีนจะถูกจัดหาให้เว้นแต่จะระบุไว้เป็นอย่างอื่น โปรดระบุการตั้งค่าวัสดุอื่นในการสั่งซื้อ
7. โปรดแจ้งให้บริษัทของเราทราบและระบุข้อกำหนดพิเศษใดๆ เช่น การสั่นสะเทือนอย่างรุนแรง แรงกระแทกชั่วขณะ การรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง หรือการรบกวนความถี่วิทยุ โดยตรงในการสั่งซื้อของคุณ
| คู่มือการสั่งซื้อ | ||||||||
| BP93420XX | เครื่องส่งสัญญาณแรงดัน | |||||||
| รหัส | โครงสร้างโครงร่าง | |||||||
| IB | เครื่องส่งสัญญาณแรงดันทั่วไป | IX | เครื่องส่งสัญญาณแรงดันแสดงผล | |||||
| IE | เครื่องส่งสัญญาณแรงดันอากาศยานทนต่อแรงกระแทก | IIC/III | เครื่องส่งสัญญาณแรงดันทั่วไป/แสดงผลอุตสาหกรรม | |||||
| IF | เครื่องส่งสัญญาณแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งสัญญาณแรงดันทั่วไป/แสดงผล | |||||
| IN | เครื่องส่งสัญญาณแรงดันเฉพาะเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งสัญญาณแรงดันสูง | |||||||
| IQ1/IQ2 | ไดอะแฟรมขนาดใหญ่ / เครื่องส่งสัญญาณแรงดันสูง | |||||||
| ช่วงการวัด | -0.1. . .0~0.01...100MPa | |||||||
| (0-X)Kpa หรือ MPa | X: ระบุช่วงการวัดจริง | |||||||
| รหัส | แหล่งจ่ายไฟ | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณเอาต์พุต | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| รหัส | การเชื่อมต่อแรงดัน | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | Hirschmann | |||||||
| B2 | ปลั๊ก PG7 | |||||||
| B3 | เอาต์พุตสายเคเบิลแบบปิดผนึก | |||||||
| B4 | ตัวเรือนอุตสาหกรรม 2088 | |||||||
| B5 | ตัวเรือนอุตสาหกรรม 2088 พร้อมจอแสดงผล | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทแรงดัน | |||||||
| G | แรงดันเกจ | |||||||
| A | แรงดันสัมบูรณ์ | |||||||
| S | แรงดันอ้างอิงแบบปิดผนึก | |||||||
คำถามที่พบบ่อย:
1. ถาม: คุณสมบัติของเครื่องส่งสัญญาณเซ็นเซอร์แรงดันของคุณคืออะไร
ตอบ: ความแม่นยำสูง ความทนทาน และประสิทธิภาพที่ยอดเยี่ยม มีการปรับแต่ง
2. ถาม: ฉันสามารถปรับแต่งข้อกำหนดพิเศษได้หรือไม่
ตอบ: ได้ วิศวกรของเราสามารถปรับแต่งผลิตภัณฑ์ให้ตรงตามความต้องการเฉพาะได้ เราให้บริการ OEM และ ODM
3. ถาม: กำลังการผลิตของคุณคืออะไร
ตอบ: โรงงานผลิตของเราสามารถผลิตเครื่องส่งสัญญาณเซ็นเซอร์แรงดันได้มากถึง 30,000 เครื่องต่อเดือน ดังนั้นเราจึงสามารถตอบสนองความต้องการของการสั่งซื้อจำนวนมากได้อย่างเต็มที่ อย่างไรก็ตาม ขอแนะนำให้ติดต่อทีมขายของเราล่วงหน้าเพื่อให้แน่ใจว่าการผลิตและการจัดส่งเป็นไปอย่างราบรื่น
4. ถาม: ระยะเวลาการจัดส่งโดยทั่วไปคืออะไร
ตอบ: 5~8 วันทำการสำหรับรุ่นมาตรฐาน ผลิตภัณฑ์ที่ปรับแต่งเองอาจแตกต่างกันไป
5. ถาม: ผลิตภัณฑ์มีราคาอย่างไร มีส่วนลดหรือไม่
ตอบ: ราคาที่แข่งขันได้พร้อมส่วนลดสำหรับการสั่งซื้อจำนวนมากหรือพันธมิตรระยะยาว
6. ถาม: การรับประกันผลิตภัณฑ์ของคุณคืออะไร และบริการหลังการขาย
ตอบ: ระยะเวลาการรับประกันของเราคือ 24 เดือนหลังการจัดส่ง และบริการหลังการขายของเราจะตอบคำถามของคุณภายใน 24 ชั่วโมง คำแนะนำระยะไกลผ่านเครือข่าย PC มีให้ใช้งานเสมอ
