เครื่องตรวจจับแรงดันอุตสาหกรรม OEM BP93420-IB เครื่องตรวจจับแรงดันระบายความแม่นยําสูง
Product Details
| หมายเลขรุ่น: | BP93420-IB | ช่วงความดัน: | 0kpa~10kpa...100MPa |
|---|---|---|---|
| พลัง: | 12-36VDC, 24V มาตรฐาน | ระดับการป้องกัน: | IP65 |
| ความมั่นคงในระยะยาว: | +-0.2% F.S/ปี ((ประเภท) | เครื่องหมายการค้า: | HTเซ็นเซอร์ |
| ประเภทโครงสร้าง: | เครื่องตรวจจับความดันอุตสาหกรรมซิลิคอนกระจาย | สื่อการวัด: | น้ํามัน น้ํามัน |
| ตัวเชื่อมต่อ: | บิ๊กดิน | การปรับแต่ง: | มีให้บริการ OEM และ ODM |
| เน้น |
เครื่องตรวจจับความดันอุตสาหกรรม OEM,เครื่องตรวจความดันอุตสาหกรรม BP93420-IB,RoHs เครื่องตรวจจับแรงดันแม่นยําสูง |
||
Product Description

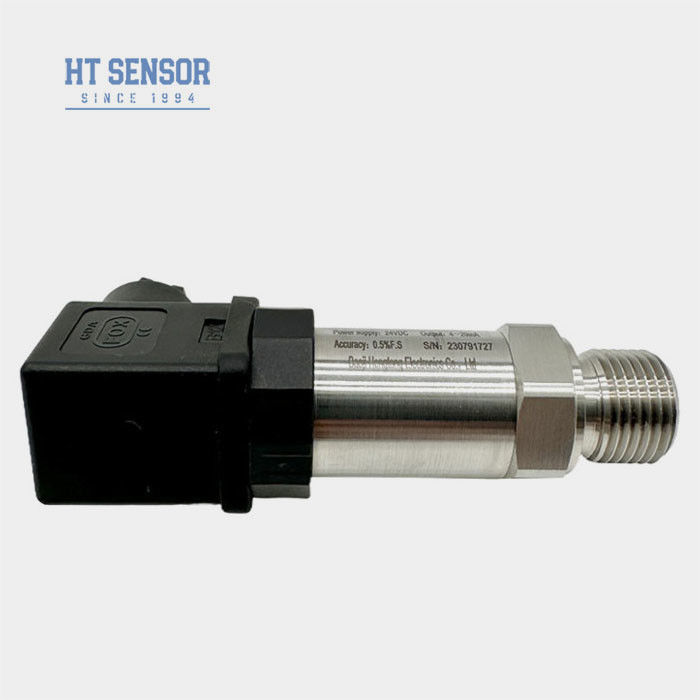

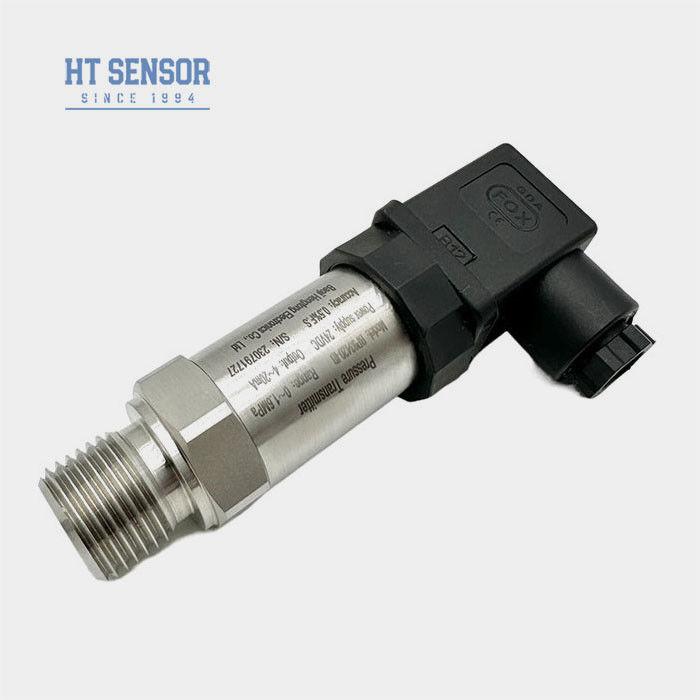

เซ็นเซอร์วัดแรงดันอุตสาหกรรม OEM BP93420-IB พร้อมขั้วต่อ DIN ขนาดใหญ่
เครื่องส่งสัญญาณแรงดัน BP93420IB
แนะนำเครื่องส่งสัญญาณวัดแรงดันอุตสาหกรรม:
เครื่องส่งสัญญาณวัดแรงดันอุตสาหกรรม BP93420IB ใช้แกนซิลิคอนแบบกระจายน้ำมันที่แยกได้จากซีรีส์ HT เป็นองค์ประกอบวัดสัญญาณ วงจรประมวลผลสัญญาณ PCB ตั้งอยู่ในตัวเรือนสแตนเลส และแปลงสัญญาณเซ็นเซอร์เป็นสัญญาณมาตรฐาน 4-20mA หรือ 0-10V ผลิตภัณฑ์ผ่านการทดสอบส่วนประกอบอย่างเข้มงวดและการคัดกรองอายุ ประสิทธิภาพที่เชื่อถือได้
คุณสมบัติผลิตภัณฑ์ของเครื่องส่งสัญญาณวัดแรงดันอุตสาหกรรม:
1. ช่วงการวัดกว้าง โครงสร้างสแตนเลส อินเทอร์เฟซแรงดันหลากหลายรูปแบบ
2. การออกแบบที่กะทัดรัดและน้ำหนักเบา
3.ความแม่นยำสูง โครงสร้างสแตนเลสทั้งหมด
การใช้งานของเครื่องส่งสัญญาณวัดแรงดันอุตสาหกรรม:
1. การวัดแรงดันของก๊าซและของเหลวที่ไม่กัดกร่อนด้วยสแตนเลส 316L
2. ใช้ในอุตสาหกรรมทางทะเลและการบิน
3. ใช้ในกระบวนการอุตสาหกรรม ณ สถานที่ เช่น ปิโตรเลียม เคมี โลหะวิทยา การผลิตไฟฟ้า และอุทกวิทยา
4. ใช้ในระบบควบคุมไฮดรอลิกและนิวแมติก
| พารามิเตอร์ประสิทธิภาพของเครื่องส่งสัญญาณวัดแรงดันอุตสาหกรรม: | |
|---|---|
| ช่วงการวัด | -100kPa…0kPa ~ 10kPa…100MPa |
| ประเภทแรงดัน | แรงดันเกจ, แรงดันสัมบูรณ์, แรงดันปิดผนึก |
| แรงดันเกิน | ≤ 1.5 เท่าของช่วงที่กำหนด |
| ความแม่นยำ @ 25ºC | ±0.25% (ทั่วไป) ±0.5% (สูงสุด) |
| ความสามารถในการทำซ้ำ | 0.1%FS |
| ฮิสเทรีซิส | 0.1%FS |
| ความเสถียรระยะยาว | ±0.1%F.S/ปี (ทั่วไป) ±0.2%F.S/ปี (สูงสุด) |
| การดริฟท์อุณหภูมิของจุดศูนย์ | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| การดริฟท์อุณหภูมิเต็มสเกล | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| อุณหภูมิชดเชย | 0-70ºC(≤10mpa, ปรับแต่งได้) |
| อุณหภูมิใช้งาน | -20ºC~80ºC |
| อุณหภูมิเก็บรักษา | -40ºC~120ºC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุตัวเรือน | 304,316L |
| วัสดุไดอะแฟรม | 316L |
| ความต้านทานฉนวน | 100MΩ 100VDC |
| ระดับป้องกันการระเบิด | Ex db IIC T6 Gb |
| ระดับการป้องกัน | IP65 |
| ซีลโอริง | ยางฟลูออรีน |
| น้ำหนัก | ~0.15kg |
| สัญญาณเอาต์พุต | แรงดันไฟฟ้า | ประเภทเอาต์พุต |
| 4~20mA | 12~30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| คำแนะนำการสั่งซื้อ |
2. เมื่อทำการสั่งซื้อ โปรดทราบว่าผลิตภัณฑ์ป้องกันการระเบิดไม่รวมหัวแสดงผลดิจิทัล
3. เมื่อสั่งซื้อเครื่องส่งสัญญาณพร้อมหัวแสดงผล LCD หรือ LED แหล่งจ่ายไฟสำหรับเครื่องส่งสัญญาณไม่ควรต่ำกว่า 20VDC
4. เพื่อให้มั่นใจในการทำงานที่เชื่อถือได้ของผลิตภัณฑ์ ขอแนะนำให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันฟ้าผ่า ณ สถานที่ และตรวจสอบให้แน่ใจว่าผลิตภัณฑ์และแหล่งจ่ายไฟมีการต่อลงดินอย่างน่าเชื่อถือ
5. ช่วงอุณหภูมิการทำงานที่กำหนดของโอริงยางฟลูออรีนคือ -20ºC ถึง 250ºC เมื่ออุณหภูมิการทำงานของผลิตภัณฑ์ต่ำกว่า -20ºC จำเป็นต้องเลือกซีลโอริง EPDM
6. ความยาวสายเคเบิลเริ่มต้นคือ 1.5 เมตร มีให้เลือกสามวัสดุ หากไม่ระบุ จะจัดส่งด้วยวัสดุสายเคเบิลโพลีเอทิลีน หากคุณต้องการวัสดุสายเคเบิลอื่น โปรดระบุในคำสั่งซื้อ
7. สำหรับข้อกำหนดพิเศษ เช่น การสั่นสะเทือนอย่างรุนแรง แรงกระแทกทันที การรบกวนทางแม่เหล็กไฟฟ้าหรือคลื่นวิทยุอย่างรุนแรง โปรดแจ้งบริษัทของเราและระบุในคำสั่งซื้อ
| คู่มือการสั่งซื้อ | ||||||||
| BP93420XX | เครื่องส่งสัญญาณแรงดัน | |||||||
| รหัส | โครงสร้างภาพรวม | |||||||
| IB | เครื่องส่งสัญญาณแรงดันทั่วไป | IX | เครื่องส่งสัญญาณแรงดันแบบแสดงผล | |||||
| IE | เครื่องส่งสัญญาณแรงดันการบินทนแรงกระแทก | IIC/III | เครื่องส่งสัญญาณแรงดันทั่วไป/แสดงผลอุตสาหกรรม | |||||
| IF | เครื่องส่งสัญญาณแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งสัญญาณแรงดันทั่วไป/แสดงผล | |||||
| IN | เครื่องส่งสัญญาณแรงดันเฉพาะเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งสัญญาณแรงดันอุณหภูมิสูง | |||||||
| IQ1/IQ2 | เครื่องส่งสัญญาณแรงดันไดอะแฟรมขนาดใหญ่ / อุณหภูมิสูง | |||||||
| ช่วงการวัด | -0.1. . .0~0.01...100MPa | |||||||
| (0-X)Kpa หรือ MPa | X: ระบุช่วงการวัดจริง | |||||||
| รหัส | แหล่งจ่ายไฟ | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณเอาต์พุต | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| รหัส | การเชื่อมต่อแรงดัน | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 ปลั๊ก | |||||||
| B3 | เอาต์พุตสายเคเบิลแบบปิดผนึก | |||||||
| B4 | กล่องอุตสาหกรรม 2088 | |||||||
| B5 | กล่องอุตสาหกรรม 2088 พร้อมจอแสดงผล | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทแรงดัน | |||||||
| G | แรงดันเกจ | |||||||
| A | แรงดันสัมบูรณ์ | |||||||
| S | แรงดันอ้างอิงปิดผนึก | |||||||
คำถามที่พบบ่อย:
1. ถาม: คุณสมบัติของเครื่องส่งสัญญาณวัดแรงดันของคุณคืออะไร?
ตอบ: ความแม่นยำสูง ความทนทาน และประสิทธิภาพที่ยอดเยี่ยม สามารถปรับแต่งได้
2. ถาม: ฉันสามารถปรับแต่งข้อกำหนดพิเศษได้หรือไม่?
ตอบ: ได้ วิศวกรของเราสามารถปรับแต่งผลิตภัณฑ์ให้ตรงตามความต้องการเฉพาะได้ เราให้บริการ OEM และ ODM
3. ถาม: กำลังการผลิตของคุณคือเท่าใด?
ตอบ: โรงงานผลิตของเราสามารถผลิตเครื่องส่งสัญญาณวัดแรงดันได้สูงสุด 30,000 เครื่องต่อเดือน ดังนั้นเราจึงมีความสามารถเต็มที่ในการตอบสนองความต้องการของคำสั่งซื้อขนาดใหญ่ อย่างไรก็ตาม ควรติดต่อทีมขายของเราล่วงหน้าเพื่อให้แน่ใจว่าการผลิตและการจัดส่งเป็นไปอย่างราบรื่น
4. ถาม: ระยะเวลาในการจัดส่งโดยทั่วไปคือเท่าใด?
ตอบ: 5~8 วันทำการสำหรับรุ่นมาตรฐาน ผลิตภัณฑ์ที่ปรับแต่งอาจแตกต่างกันไป
5. ถาม: ผลิตภัณฑ์มีราคาอย่างไร? มีส่วนลดหรือไม่?
ตอบ: ราคาที่แข่งขันได้พร้อมส่วนลดสำหรับคำสั่งซื้อจำนวนมากหรือพันธมิตรระยะยาว
6. ถาม: การรับประกันผลิตภัณฑ์ของคุณคืออะไร? และบริการหลังการขาย?
ตอบ: ระยะเวลาการรับประกันของเราคือ 24 เดือนหลังจากการจัดส่ง และฝ่ายบริการหลังการขายของเราจะตอบคำถามของคุณภายใน 24 ชั่วโมง การสอนระยะไกลผ่านเครือข่าย PC สามารถใช้ได้เสมอ
