BP156 OEM 4-20mA เครื่องรับสัญญาณแรงดันสูงคงที่ สําหรับการวัดน้ําก๊าซเหลว
Product Details
| รุ่น NO.: | BP156 | วัสดุที่อยู่อาศัย: | สแตนเลส |
|---|---|---|---|
| สัญลักษณ์: | HTเซ็นเซอร์ | สาเหตุ: | จีน |
| ประเภทโครงสร้าง: | เซ็นเซอร์กระจายความดันซิลิคอน | เกรดความแม่นยำ: | 0.5%เอฟเอส |
| ระยะความดัน: | 0kpa~10kpa...20MPa | การจัดอันดับ IP: | IP65 |
| การปรับแต่ง: | OEM และ ODM | พลัง: | 5VDC // 24VDC |
| เน้น |
4-20mA pressure transmitter sensor,high stable pressure sensor for liquids,OEM pressure transmitter for gas measurement |
||
Product Description
BP156 OEM 4-20mA เครื่องรับสัญญาณแรงดันสูงคงที่สําหรับการวัดน้ําก๊าซเหลว

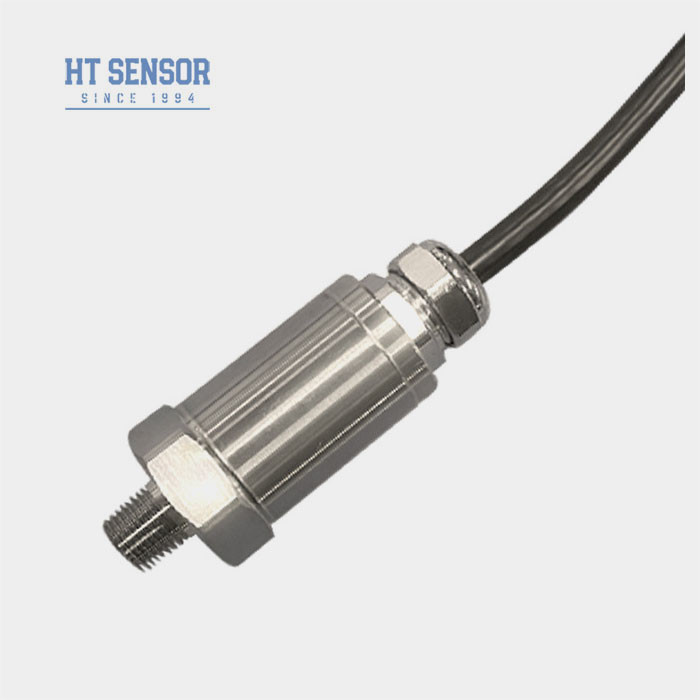

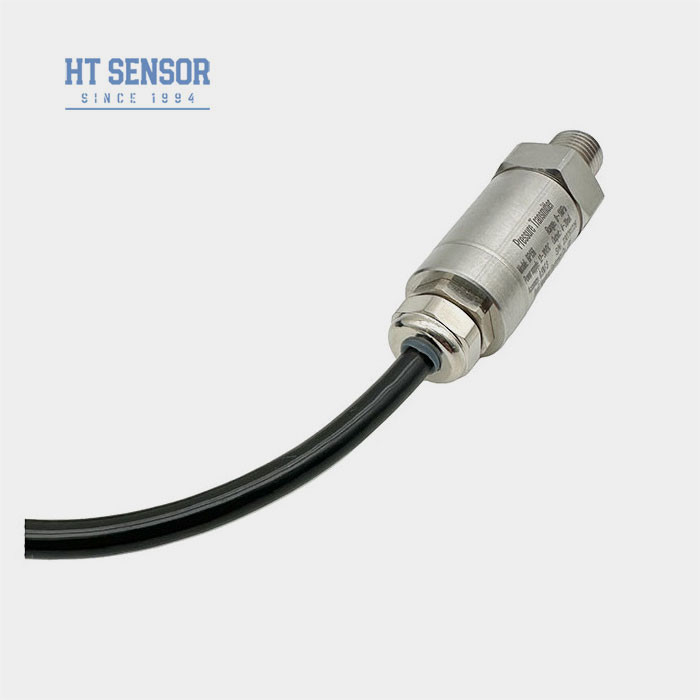

BP156 เครื่องส่งแรงดัน
การนําเสนอของเซ็นเซอร์ตัวส่งแรงดัน:
เซ็นเซอร์ตัวส่งความดัน BP156 ใช้แกนที่เต็มไปด้วยน้ํามันในซิลิคอนเซอร์ HT ซีรีสที่ทนความดันวงจรการประมวลผลสัญญาณตั้งอยู่ในบ้านเหล็กไร้ขัด, การแปลงสัญญาณเซ็นเซอร์เป็นสัญญาณออกแบบมาตรฐาน ผลิตภัณฑ์ได้รับการทดสอบอย่างเข้มงวดและการตรวจสอบการแก่ตัวของส่วนประกอบ,และผลิตภัณฑ์เสร็จ เพื่อให้การทํางานมั่นคงและน่าเชื่อถือ.
ลักษณะสินค้าของเซ็นเซอร์เครื่องส่งแรงดัน:
1. ระยะการวัดที่กว้างขวาง โครงสร้างสแตนเลส รูปแบบอัตราต่อรองความดันที่หลากหลาย
2ระดับการป้องกัน IP65 โครงสร้างสแตนเลส
3.ความแม่นยําสูง โครงสร้างเหล็กไร้ขุ่นทั้งหมด
การใช้งานของเซ็นเซอร์เครื่องส่งแรงดัน:
1- การวัดความดันของก๊าซและของเหลวที่ไม่รุนแรง ด้วยเหล็กไร้ขัดเหล็ก 316L
2ใช้ในอุตสาหกรรมการเรือและการบิน
3. ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และน้ํา
4. ใช้ในระบบควบคุมไฮดรอลิกและปนิวเมติก
| ปริมาตรการทํางานของเซ็นเซอร์เครื่องส่งแรงดัน: | |
| ระยะการวัด | 0kPa ~ 10kPa... 20MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ทั่วไป) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | Ex db IIC T6 จีบี |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.05 กิโลกรัม |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |

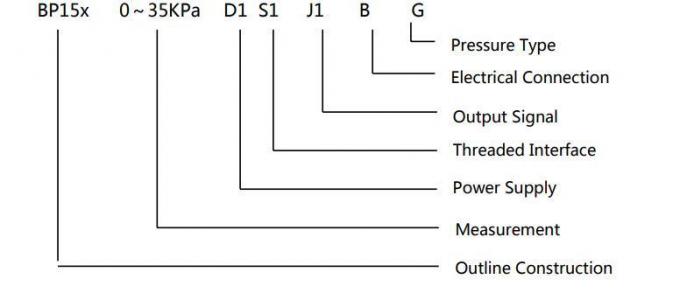

| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่ทดสอบเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ โปรดสังเกตว่าผลิตภัณฑ์กันระเบิด ไม่รวมถึงจอดิจิตอล
3เมื่อสั่งส่งสัญญาณที่มีหัวจอ LCD หรือ LED การให้พลังงานของตัวส่งสัญญาณไม่ควรต่ํากว่า 20VDC
4เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และอุปกรณ์ไฟฟ้าถูกเชื่อมโยงไว้ได้อย่างน่าเชื่อถือ.
5. O-ring ยางฟลอริน ระยะอุณหภูมิการทํางานที่ระบุสําหรับ - 20 °C ~ 250 °C. เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า - 20 °C, EPDM O- ประเภทวงแหวนการปิดควรถูกเลือก
6. ความยาวของสายไฟฟ้าโดยธรรมดาคือ 1.5m และมีวัสดุสามประเภทให้เลือก หากไม่ระบุวัสดุสายไฟฟ้าพอลิเอธิลีนสามารถใช้ได้ หากคุณต้องการวัสดุสายไฟฟ้าที่แตกต่างกันกรุณาระบุในลําดับ.7ในกรณีที่มีความต้องการพิเศษ เช่น การสั่นแรงแรง, การกระแทกทันที, การรบกวนไฟฟ้าแม่เหล็กแรงหรือความถี่วิทยุ, กรุณาแจ้งเราและระบุในคําสั่ง
| คู่มือการสั่งซื้อ | |||||||||
| BP15X | เครื่องส่งแรงดันแบบแอนาล็อก | ||||||||

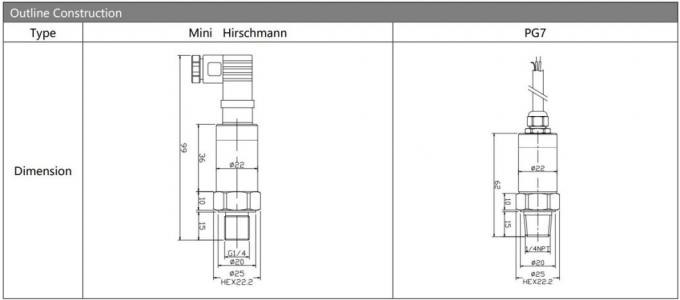

| รหัส | การก่อสร้าง | ||||||||

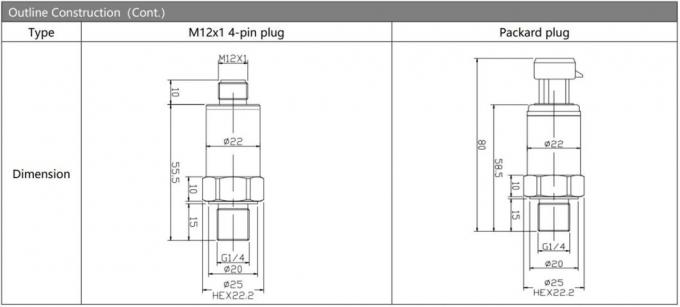

| 5 | พล็อก Packard | 6 | สายไฟตรงปิด 1.5 เมตร | ||||||
| 7 | มินิ ฮิชมันน์ คอนเนคเตอร์ | 8 | เครื่องเชื่อม Hirschmann ขนาดใหญ่ | ||||||
| ระยะการวัด | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa หรือ MPa |
X: แสดงระยะการวัดจริง | ||||||||
| รหัส | พลังงาน | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | อื่นๆ | ||||||||
| รหัส | สัญญาณออก | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||

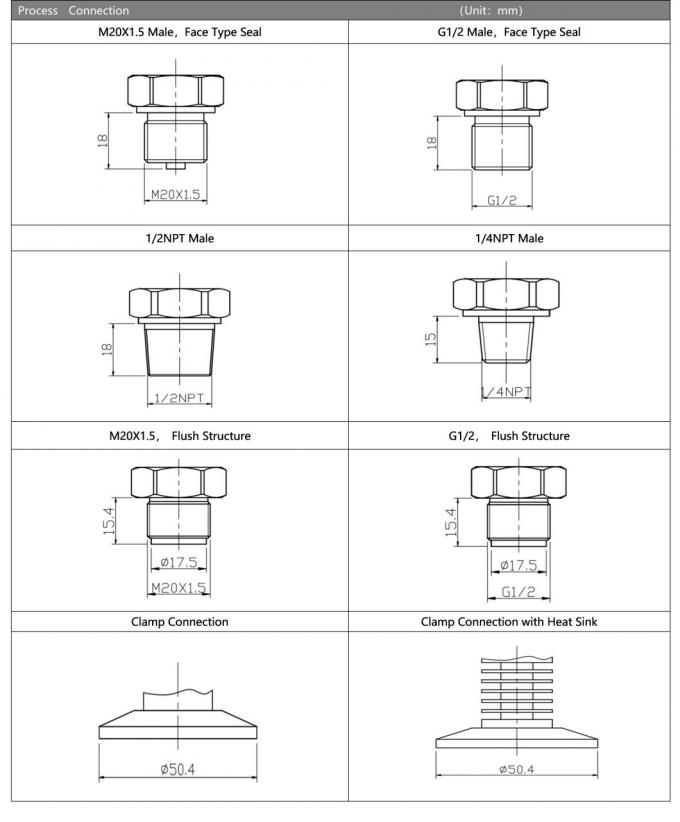

| รหัส | การเชื่อมต่อความดัน | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | อื่นๆ ((¢50.4 แฟลนจ์) | ||||||||

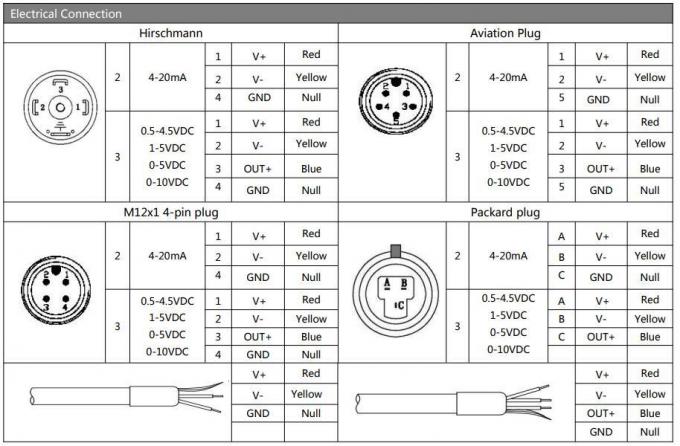

| รหัส | การเชื่อมต่อไฟฟ้า | ||||||||
| B1 | ฮิชแมน | ||||||||
| B2 | PG7 | ||||||||
| B3 | สายเคเบิลปิด Outlet 1.5 เมตร | ||||||||
| B4 | อื่นๆ | ||||||||
| รหัส | ประเภทความดัน | ||||||||
| G | ความดันเครื่องวัด | ||||||||
| A | ความกดดันอย่างแน่นอน | ||||||||
| S | ความดันมาตรฐานที่ปิด | ||||||||
FAQ
คุณเป็นบริษัทค้าหรือผู้ผลิต?
ตอบ: เราเป็นผู้ผลิต ตั้งแต่ปี 2004 ที่มุ่งมั่นในการผลิตเครื่องวัดแรงดัน / ระดับ / อุณหภูมิที่มีความแม่นยําสูง, ความมั่นคงระยะยาว, ประหยัด
Q: ระบบควบคุมคุณภาพของคุณคืออะไร?
ตอบ: โรงงานของเราได้รับการรับรองตามมาตรฐาน ISO 9001-2015 ผลิตภัณฑ์ทั้งหมดได้รับการชําระค่าชําระอุณหภูมิ และทดสอบการแก่ตัว 48 ชั่วโมง ก่อนการจัดส่ง
Q: การรับประกันสินค้าของคุณคืออะไร?
ตอบ: 12-18 เดือน นับจากวันส่งสินค้า สําหรับความเสียหายที่ไม่ได้เกิดจากมนุษย์
ถาม: ส่งและจัดส่ง?
A: สั่งซื้อขนาดเล็กถูกส่งด้วย DHL, Fedex, TNT, UPS, โดยมีเวลาในการจัดส่งใน 4 - 5 วันทําการ
แนะนําให้ส่งสินค้าขนาดใหญ่ทางทะเล
