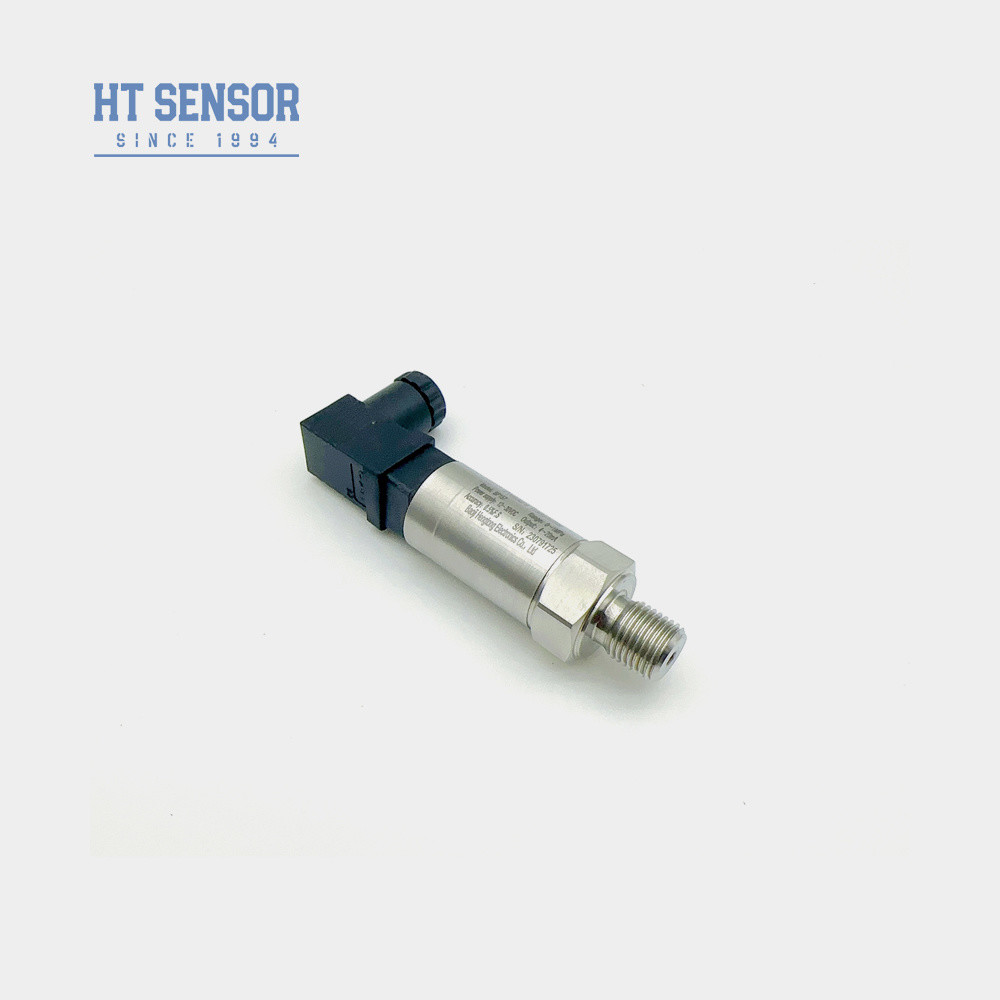

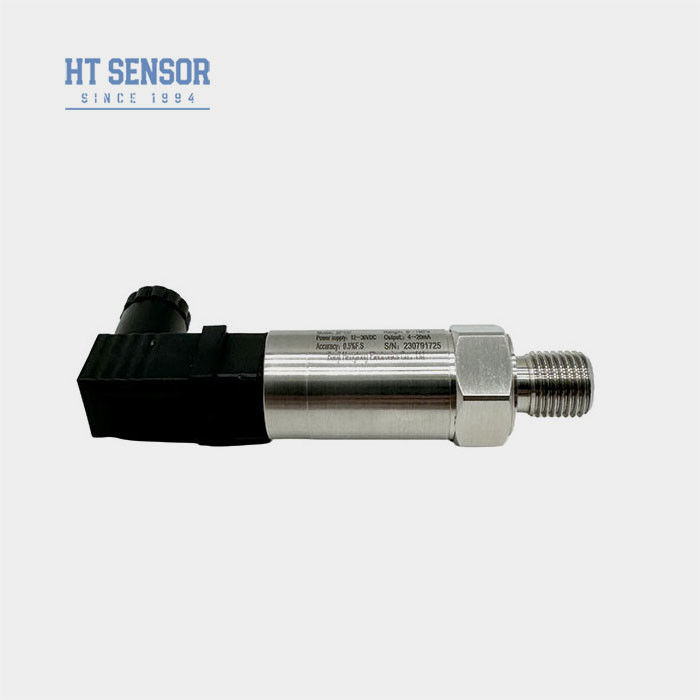

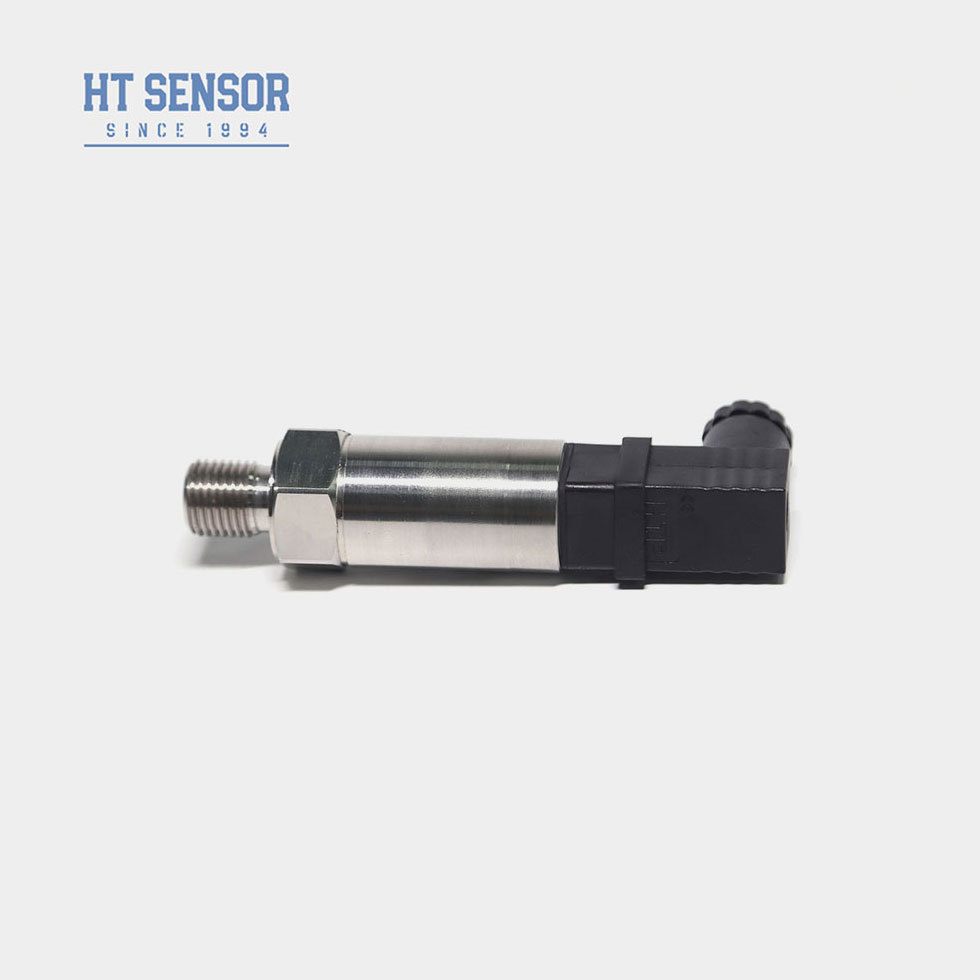

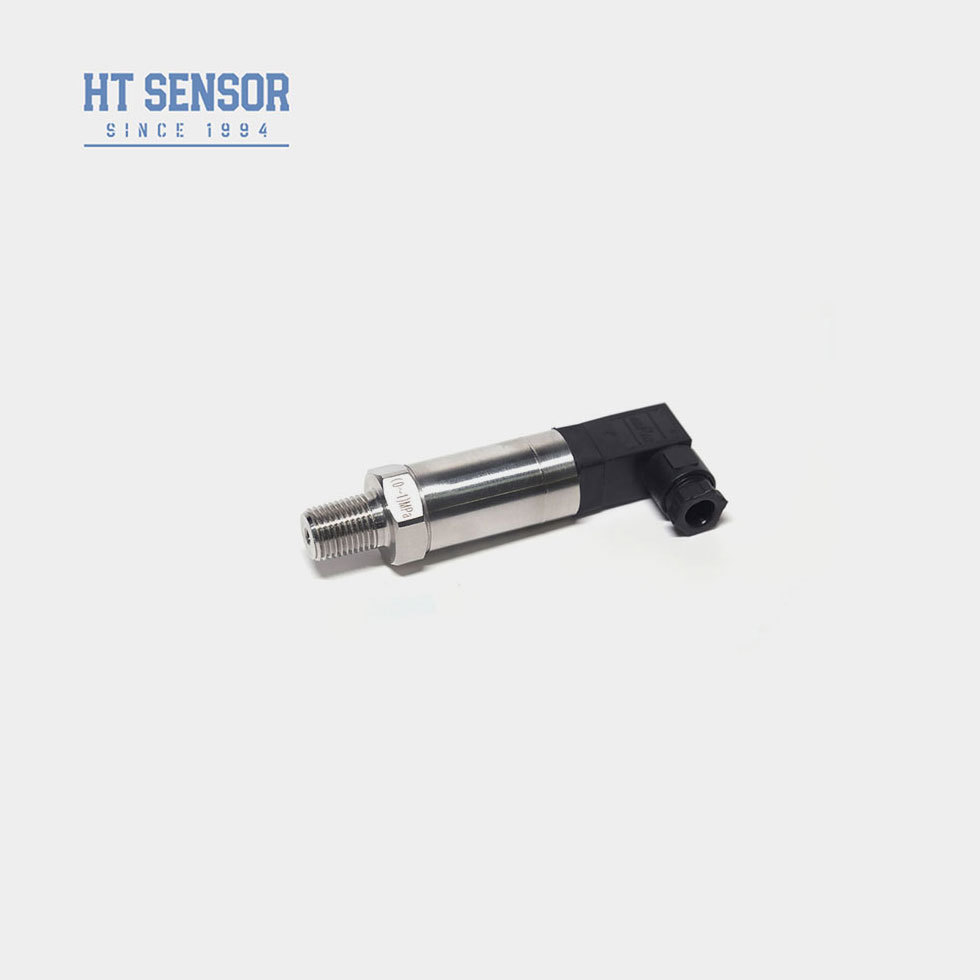

BP157 เซนเซอร์ความดันซิลิคอน แดอฟรากม้า สแตนเลส เครื่องแปลงความดัน 4-20mA
Product Details
| หมายเลขรุ่น: | BP157 | แหล่งจ่ายไฟ: | 12-30VDC |
|---|---|---|---|
| สัญญาณเอาท์พุต: | 4-20mA | อุณหภูมิชดเชย: | -10 ~ 70 ℃/ปรับแต่ง |
| ประเภทความดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด | วัสดุที่อยู่อาศัย: | 304/316L |
| แพคเกจการขนส่ง: | บรรจุส่งออกมาตรฐานพร้อมกล่อง | องค์ประกอบการตรวจจับ: | เครื่องตรวจจับความดันซิลิคอนกระจาย |
| ต้นทาง: | บาวจี ประเทศจีน | รหัสเอช: | 9026201090 |
| สามารถในการผลิต: | 2000pcs/เดือน | สื่อการวัด: | ของเหลวหรือก๊าซ |
| เกรดความแม่นยำ: | 00.25%00.5% | ช่วงความดัน: | 0kpa~10kpa...20MPa |
| คะแนนไอพี: | IP65 | ||
| เน้น |
BP157 เครื่องตรวจความดันซิลิคอน ดาแอดฟรากัม,4-20mA เซ็นเซอร์ความดันซิลิคอน กะบังลม,เครื่องปรับความดันจากสแตนเลส 4-20mA |
||
Product Description
HENGTONG BP157 สแตนเลสสแตนเลส OEM ซิลิคอนเซนเซอร์ความดัน
BP157 เครื่องส่งแรงดัน
การนําเสนอเซ็นเซอร์ความดันซิลิคอน
BP157 เซนเซอร์ความดันซิลิคอนใช้แกนที่เต็มไปด้วยน้ํามันจากซิลิคอนเซอร์ HT ซีรีส ทนต่อความดัน ผนังแยกตัวเป็นองค์ประกอบการวัดสัญญาณ วงจรประมวลผลสัญญาณตั้งอยู่ในกระเป๋าเหล็กไร้ขัดการแปลงสัญญาณเซ็นเซอร์เป็นสัญญาณออกแบบมาตรฐานผลิตภัณฑ์ได้รับการทดสอบอย่างเข้มงวดและการตรวจสอบการแก่ตัวของส่วนประกอบ, ผลิตภัณฑ์ครึ่งเสร็จและผลิตภัณฑ์เสร็จเพื่อรับรองผลงานที่มั่นคงและน่าเชื่อถือ
ลักษณะสินค้า:
1. ระยะการวัดที่กว้างขวาง โครงสร้างสแตนเลส รูปแบบการใช้แรงดันที่หลากหลาย
2ระดับการป้องกัน IP65 โครงสร้างสแตนเลส
3. เซอร์และปรับขนาดเต็ม
4. ความแม่นยําสูง โครงสร้างสแตนเลสทั้งหมด
การใช้งาน:
1- การวัดความดันของก๊าซและของเหลวที่ไม่รสด้วยเหล็กไร้ขัดเหล็ก 316L
2ใช้ในอุตสาหกรรมการเรือและการบิน
3. ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และน้ํา
4. ใช้ในระบบควบคุมไฮดรอลิกและปนิวเมติก
|
ปริมาตรการทํางาน:
|
|
| ระยะการวัด | 0kPa ~ 10kPa... 20MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ทั่วไป) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | Ex db IIC T6 จีบี |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.05 กิโลกรัม |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| ทิปการสั่งซื้อ: |
1.ระยะการวัด: กําหนดระยะการวัดแรงดันที่ต้องการ, นั่นคือค่าแรงดันขั้นต่ําและสูงสุดที่ต้องวัดรับรองว่า ระยะการวัดของตัวส่งความดันซิลิคอนกระจายที่เลือกตรงกับความต้องการของการใช้งาน.
2.ประเภทสัญญาณออก: กําหนดประเภทสัญญาณออกที่ต้องการ เช่นสัญญาณอานาล็อก (เช่น 4-20mA หรือ 0-10V) หรือสัญญาณดิจิตอล (เช่น RS485 หรือ Modbus)ให้แน่ใจว่าชนิดสัญญาณออกของตัวส่งที่คุณเลือกเป็นที่สอดคล้องกับระบบควบคุมหรืออุปกรณ์ของคุณ.
3ความต้องการความแม่นยํา: กําหนดความแม่นยําในการวัดความดันที่ต้องการ การใช้งานที่แตกต่างกันอาจมีความต้องการความแม่นยําที่แตกต่างกันเลือกตัวส่งความดันซิลิคอนกระจายที่เหมาะสมกับความต้องการการใช้งานของคุณ.
4ระยะอุณหภูมิ: พิจารณาระยะอุณหภูมิของสภาพแวดล้อมการใช้งานเพื่อให้แน่ใจว่าตัวส่งที่เลือกสามารถทํางานได้อย่างถูกต้องในช่วงอุณหภูมินี้
5ความเข้ากันของสื่อ: เข้าใจคุณสมบัติของสื่อที่กําลังวัด เช่น น้ําเหลวหรือก๊าซ และให้แน่ใจว่าเครื่องส่งความดันซิลิคอนกระจายที่เลือกจะเข้ากันได้กับสื่อนั้น.
6. วิธีการติดตั้ง: กําหนดวิธีการติดตั้งของตัวส่ง เช่น การติดตั้ง flange การติดตั้ง thread หรือวิธีอื่น ๆ ให้แน่ใจว่าตัวส่งที่คุณเลือกตรงกับความต้องการการติดตั้งของคุณ
| คู่มือสั่งซื้อ: | |||||||||
| BP15X | เครื่องส่งแรงดันแบบแอนาล็อก | ||||||||
| รหัส | การก่อสร้าง | ||||||||
| 5 | พล็อก Packard | 6 | สายไฟตรงปิด 1.5 เมตร | ||||||
| 7 | มินิ ฮิชมันน์ คอนเนคเตอร์ | 8 | เครื่องเชื่อม Hirschmann ขนาดใหญ่ | ||||||
| ระยะการวัด | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa หรือ MPa |
X: แสดงระยะการวัดจริง | ||||||||
| รหัส | พลังงาน | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | อื่นๆ | ||||||||
| รหัส | สัญญาณออก | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| รหัส | การเชื่อมต่อความดัน | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | อื่นๆ ((¢50.4 แฟลนจ์) | ||||||||
| รหัส | การเชื่อมต่อไฟฟ้า | ||||||||
| B1 | ฮิชแมน | ||||||||
| B2 | PG7 | ||||||||
| B3 | สายเคเบิลปิด Outlet 1.5 เมตร | ||||||||
| B4 | อื่นๆ | ||||||||
| รหัส | ประเภทความดัน | ||||||||
| G | ความดันเครื่องวัด | ||||||||
| A | ความกดดันอย่างแน่นอน | ||||||||
| S | ความดันมาตรฐานที่ปิด | ||||||||
FAQ:
1คําถาม: คุณสมบัติของเครื่องส่งสัญญาณเซ็นเซอร์ความดันของคุณคืออะไร?
ตอบ: ความแม่นยําสูง ทนทาน และผลงานที่ดีเยี่ยม สามารถปรับแต่งได้
2. Q: ฉันสามารถปรับปรุงรายละเอียดพิเศษ?
ตอบ: ครับ วิศวกรของเราสามารถปรับปรุงผลิตภัณฑ์ให้เหมาะสมกับความต้องการเฉพาะเจาะจง เราให้บริการ OEM และ ODM
3. Q: ความสามารถในการผลิตของคุณคืออะไร?
A: โรงงานผลิตของเราสามารถผลิตได้ถึง 30,000 เครื่องส่งสัญญาณเซ็นเซอร์ความดันต่อเดือน เราจึงสามารถตอบสนองความต้องการของคําสั่งขนาดใหญ่ได้อย่างเต็มที่ควรติดต่อทีมงานขายของเราก่อน เพื่อให้การผลิตและการจัดทําการจัดส่งเรียบร้อย.
4คําถาม: ระยะเวลาในการจัดส่งทั่วไปคืออะไร?
A: 5 ~ 8 วันทํางานสําหรับรุ่นมาตรฐาน ผลิตภัณฑ์ที่กําหนดเองอาจแตกต่างกัน
5ถาม: ราคาสินค้าเป็นอย่างไร มีส่วนลดบ้างไหม
A: ราคาที่แข่งขันกับส่วนลดสําหรับการสั่งซื้อจํานวนมากหรือพันธมิตรระยะยาว
6. Q: การรับประกันสินค้าของคุณคืออะไร? และบริการหลังการขาย?
A: เวลารับประกันของเราคือ 24 เดือนหลังจากการจัดส่งและหลังการขายของเราจะตอบคําถามของคุณใน 24 ชั่วโมง, คําสั่งทางไกลโดยเครือข่าย PCมีให้บริการเสมอ
