| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT sensor |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BH93420 IIIK |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่นหมายเลข: | BH93420IIIK | ปรับแต่ง: | ปรับแต่ง |
|---|---|---|---|
| ความเสถียร: | ± 0.1% F.S/ปี ((ประเภท) | ค่าตอบแทน Temp.: | -10~70℃ |
| วัสดุไดอะแฟรม: | 316L สแตนเลส | น้ําหนักสะสม: | 0.6กก |
| แพ็คเกจการขนส่ง: | กล่อง | สัญลักษณ์: | เซ็นเซอร์เอชที |
| สาเหตุ: | ชานซี | รหัส HS: | 90261000 |
| สามารถในการผลิต: | 2000 ชิ้น / เดือน | ประเภท: | ประเภทซิลิคอนพีเซอเรสติฟ |
| การออกแบบโครงสร้าง: | ประเภทอินพุต | ระยะความดัน: | 0-4 ม |
| ประเภทการแสดงผล: | นำ | เกรดความแม่นยำ: | 00.25%00.5% |
| การจัดอันดับ IP: | IP68 | การปรับแต่ง: | <i>Available |</i> <b>มี |</b> <i>Customized Request</i> <b>คำขอที่กำหนดเอง</b> |
| เน้น: | Bh93420-IIIK เครื่องตรวจจับความดันใต้น้ํา,เซนเซอร์ความดันใต้น้ํา,เครื่องส่งความดันน้ําที่ติดกันหนุน |
||

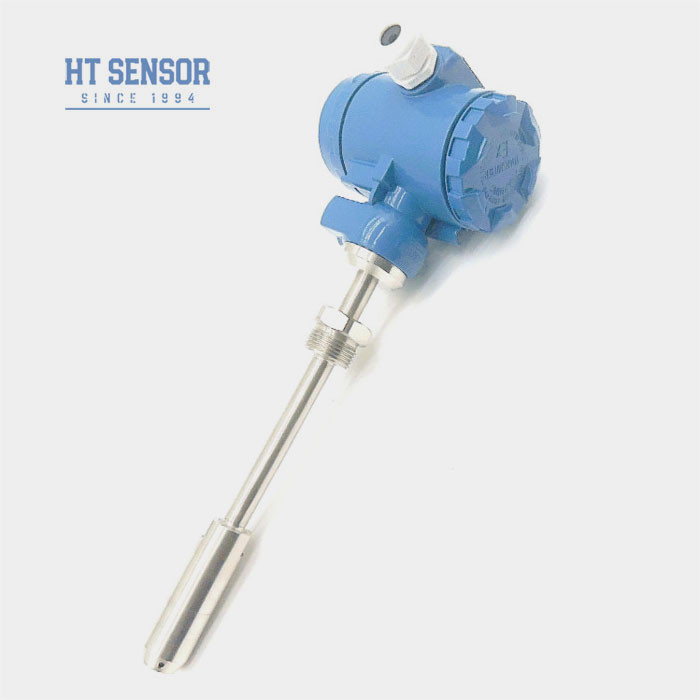

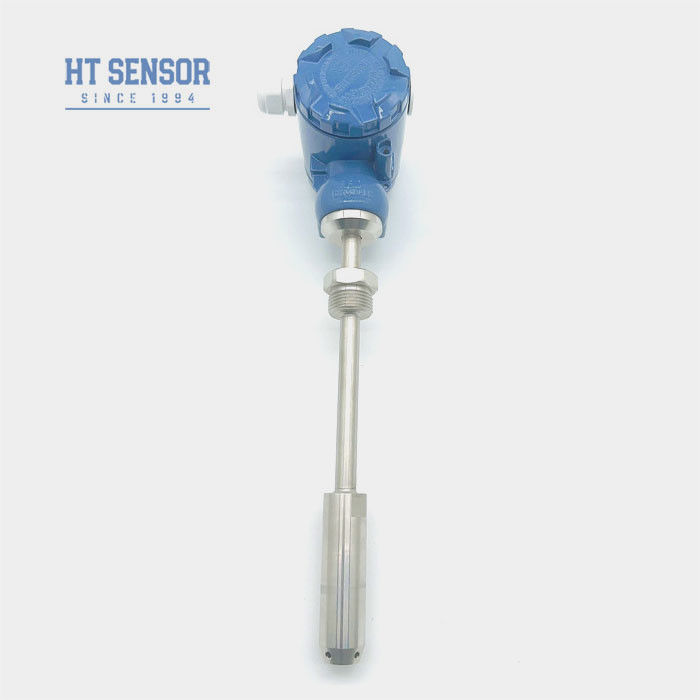

HT BH93420-IIIK เครื่องส่งระดับน้ําที่ติดกันแบบกระบี่
BH93420IIIK Wอัตเตอร์ ระดับTผู้ส่งเงินปลด
การนําตัวส่งระดับน้ํา:
BH93420-IIK/IIIK ปรางใส่น้ําระดับตัวส่งใช้ถูกต้อง พีเซอเรสติฟ เครื่องตรวจความดันซิลิคอนกระจายเป็นสัญญาณการวัดมันถูกออกแบบมาเพื่อวัดระดับของของเหลวในถังที่เปิดเหมาะสําหรับสื่อที่กัดสนอง เครื่องส่งมีสแตนเลสแรงสูงท่อเหล็กและซอนด์วัดจากเหล็กไร้ขัดเหล็ก ที่เชื่อมกันโดยใช้กระบวนการติดตั้ง flange มาตรฐานความทนทานและความน่าเชื่อถือของเครื่องส่ง ทําให้มันเหมาะสําหรับการท้าทายสภาพแวดล้อมที่มีสารกิน
ลักษณะสินค้า:
ปริมาตรการทํางาน:
| ระยะการวัด | 0 ~ 10m... 4m |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| อัตราการอุดหนุน | ≤ 2 X ระยะหมาย |
| ความแม่นยํา @ 25oC | ± 0.25% (ทั่วไป) ± 0.5% (สูงสุด) |
| ความซ้ํา | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ไฮสเตเรซิส | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.15% F.S/ปี (สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิศูนย์ | ±0.01%FS/oC ((> 100KPa) ±0.02%FS/oC (≤ 100Kpa) |
| ความผันผันของอุณหภูมิ | ±0.01%FS/oC ((> 100KPa) ±0.02%FS/oC (≤ 100Kpa) |
| อุณหภูมิการชดเชย | 0-50oC (0-1m. 0-2m); 0-70oC |
| อุณหภูมิการทํางาน | -20 ~ 80oC |
| อุณหภูมิในการเก็บ | -30 ~ 100oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| โชค | 100 กรัม |
| วัสดุบ้าน | สแตนเลส 1Cr18Ni9Ti |
| วัสดุของแผ่นฉาก | 316L สแตนเลส |
| ความต้านทานต่อการปิด | >= 100MΩ@100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ExiaIICT6 |
| ระดับการคุ้มครอง | IP68 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~1.1 กิโลกรัม |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 15 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย | |
| ระเบียบสื่อสาร RS485 | 4 สาย |
การก่อสร้าง:
การเชื่อมต่อไฟฟ้า
1. กรุณาตรวจสอบว่าสื่อที่วัดได้เข้ากันได้กับส่วนที่ติดต่อของสินค้า
2ความหนาแน่นของสื่อที่วัด ควรระบุ
3สําหรับความต้องการพิเศษ เช่น การสั่นแรงแรง, พลังการกระแทกทันที, การรบกวนไฟฟ้าแม่เหล็กแรง, หรือรบกวนความถี่วิทยุกรุณาแจ้งบริษัทของเรา และระบุในคําสั่ง.
4เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ จึงแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันสายฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และไฟฟ้าถูกเชื่อมไว้อย่างน่าเชื่อถือ
5. เมื่อได้รับการออกแบบด้วยหัวจอ LED หรือ LCD ความดันไฟฟ้าของตัวส่งไฟฟ้าไม่ควรต่ํากว่า 15VDC
ระเบียบ คู่มือ:
| BH93420 | รหัส | การก่อสร้าง | ||||||||
| II/III | เครื่องส่งระดับน้ําแบบปักกัน | |||||||||
| ระยะการวัด | 0 ~ 10m... 4m | |||||||||
| รหัส | พลังงาน | |||||||||
| D1 | 24VDC | |||||||||
| รหัส | สัญญาณออก | |||||||||
| S1 | 4 ~ 20mADC | |||||||||
| รหัส | ขนาด flange หรืออินเตอร์เฟซ | |||||||||
| F1 | สแตนเลส DN25 | |||||||||
| F2 | สแตนเลส DN32 | |||||||||
| F3 | สแตนเลส DN40 | |||||||||
| F4 | สแตนเลส DN50 | |||||||||
| M1 | M27X2 | |||||||||
| M2 | M30X2 | |||||||||
| M3 | สายใยพิเศษอื่น ๆ | |||||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||||
| B4 | 2088 อาคารอาคารอุตสาหกรรม | |||||||||
| B5 | 2088 กับ การแสดง | |||||||||
| B6 | 3051A บ้าน | |||||||||
| รหัส | ประเภทความดัน | |||||||||
| G | ความดันเครื่องวัด | |||||||||
| A | ความกดดันอย่างแน่นอน | |||||||||
| S | ความดันมาตรฐานที่ปิด | |||||||||
| รหัส | วัสดุ | |||||||||
| 01 | 304 สแตนเลส | |||||||||
| 02 | 316L สแตนเลส | |||||||||
| รหัส | ความยาวของท่อเหล็ก | |||||||||
| L | X m | |||||||||
