BHZ93420-III Sereies เซ็นเซอร์ระดับของเหลว 316L เครื่องส่งแรงดัน
Product Details
| รุ่นหมายเลข: | BHZ93420-III | การออกแบบ: | ยอมรับการปรับแต่ง |
|---|---|---|---|
| เคเบิล: | PE, PU, PTFE | ความแม่นยำ: | 00.25%00.3% 0.5% |
| วัสดุไดอะแฟรม: | 316L สแตนเลส | น้ําหนักสะสม: | 1.6กก |
| แพ็คเกจการขนส่ง: | กล่อง | สัญลักษณ์: | เซ็นเซอร์เอชที |
| สาเหตุ: | ชานซี | รหัส HS: | 90261000 |
| สามารถในการผลิต: | 500-1000 | ประเภท: | ประเภทซิลิคอนพีเซอเรสติฟ |
| การออกแบบโครงสร้าง: | ประเภทอินพุต | ประเภทการแสดงผล: | นำ |
| เกรดความแม่นยำ: | 0.1%,0.25% | การจัดอันดับ IP: | IP68 |
| เน้น |
BHZ93420-III Sereies เครื่องตรวจจับระดับของของเหลว,เครื่องตรวจจับระดับของของเหลว 316L,316L เครื่องส่งแรงดัน สัญญาฮาร์ท |
||
Product Description

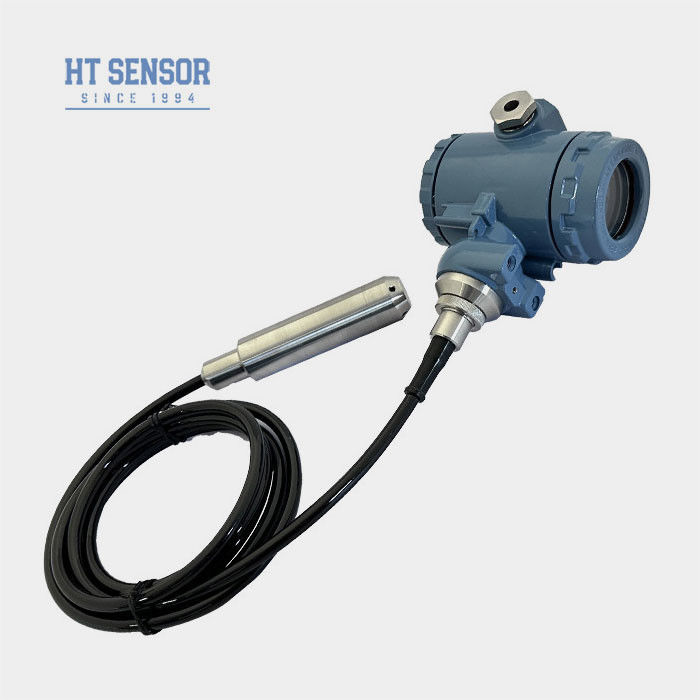

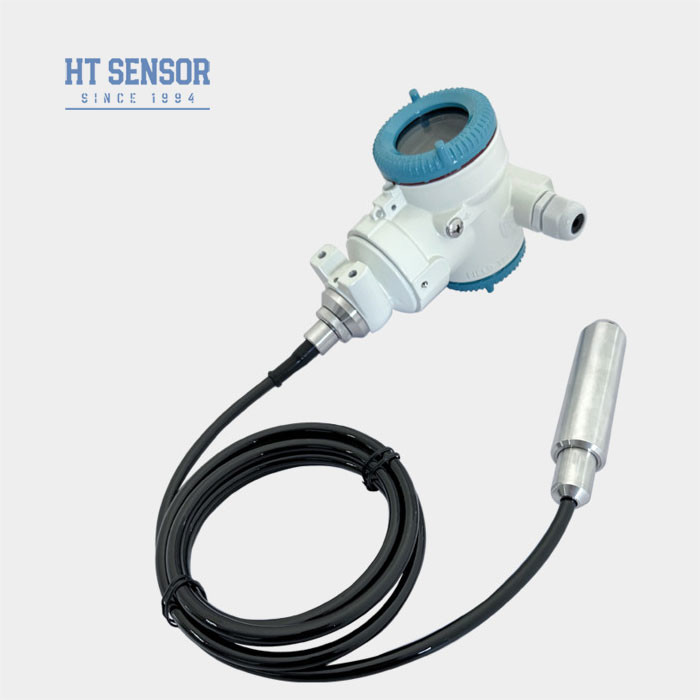

HT BHZ93420-III SERIES สายส่งระดับของของเหลว
BHZ93420IIILน้ําเหลว ระดับTผู้ส่งเงินปลด
คําแนะนํา:
BHZ93420-III ระบบส่งระดับของของเหลวแบบฉีดฉลาด เครื่องตรวจความดันซิลิคอนแบบปิเซอเรสติฟิค เป็นองค์ประกอบการวัดสัญญาณเครื่องส่งใช้โปรโตคอลการสื่อสาร HART เพื่อบรรลุการส่งสัญญาณดิจิตอลและการสื่อสารสองทาง.
เครื่องส่งระดับของของเหลวใน LED/LCD ควรออกด้วยฟังก์ชันรวมถึงค่าของระดับของเหลว สถานะการเตือน สถานะการทํางาน การเปลี่ยนหน่วยและปริมาตรการตั้งค่าเพื่อให้ผู้ใช้สามารถเข้าใจและใช้งานตัวส่งระดับของของเหลว
ลักษณะสินค้า:
- การออกโปรต็อกอลการสื่อสาร HART พร้อมความสามารถในการแสดง
- ความแม่นยําสูงและความมั่นคงที่ดี
- ระดับความแข็งแรงต่อการระเบิด: ExiaIICT6
- ระดับการป้องกันสูง IP68
- สาย PE, PTFT, PU มีให้เลือก
- โครงสร้างหลายอย่างที่มีให้บริการตามความต้องการของลูกค้าในสถานที่ต่างๆ
- เหมาะกับ 316LSS น้ํายาที่ไม่เกรี้ยว
- ติดตามระดับน้ําในแอพลิเคชั่นต่างๆ เช่น น้ําเสีย น้ําอุตสาหกรรมและน้ําเทศบาล ถังน้ํา บ่อ น้ําแม่น้ํา น้ําทะเล ทะเล เป็นต้น
- ติดตามระดับน้ํามันในถังน้ํามันดีเซล น้ํามันและน้ํามันอื่นๆ
ปริมาตรการทํางาน:
| ระยะการวัด | 010m... 400mH2O |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| อัตราการอุดหนุน | ≤ 2X ระยะหมาย |
| ความแม่นยํา @ 25°C | ± 0.1% (ทั่วไป) ± 0.2% (สูงสุด) |
| ความซ้ํา | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ไฮสเตเรซิส | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.15% F.S/ปี (สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิศูนย์ | ± 0.01%FS/°C ((> 100KPa) ± 0.02%FS/°C (≤ 100Kpa) |
| ความผันผันของอุณหภูมิ | ± 0.01%FS/°C ((> 100KPa) ± 0.02%FS/°C (≤ 100Kpa) |
| อุณหภูมิการชดเชย | 0-50°C (0-1m. 0-2m); 0-70°C |
| อุณหภูมิการทํางาน | -20 ~ 80 °C |
| อุณหภูมิในการเก็บ | -30 ~ 100 °C |
| การสั่นสะเทือน | 10g,55Hz 2kHz |
| โชค | 100 กรัม |
| วัสดุบ้าน | อลูมิเนียมหล่อเหล็กเหล็กไม่ржаมี 1Cr18Ni9Ti |
| วัสดุของแผ่นฉาก | 316L สแตนเลส |
| ความต้านทานต่อการปิด | √ 100MΩ@100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ExiaIICT6 |
| ระดับการคุ้มครอง | IP68 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~1.6Kg (ไม่รวมสาย) |
| วัสดุเคเบิล | โพลีเอธิลีน โพลียูเรธาน สายพีทีเอฟอี |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 20mA กับฮาร์ท | 15 ราคา 30VDC | 2 สาย |
| การก่อสร้าง | |
| 2088 |
|
| 3051A | |
| 3051 | |
| การเชื่อมต่อไฟฟ้า | ||||
|
4-20mA (ฮาร์ท) |
1 | V+ | สีแดง |
| 2 | V- | สีเหลือง | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA (ฮาร์ท) |
1 | V+ | สีแดง |
| 2 | V- | สีเหลือง | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA (ฮาร์ท) |
1 | V+ | สีแดง |
| 2 | V- | สีเหลือง | ||
| 3 | GND | |||
| 4 | NC | |||
| ตัวอย่างการเลือก |
ทิปการสั่งซื้อ:
1กรุณาให้แน่ใจว่าสื่อการวัดจะเข้ากันได้กับส่วนประกอบของผลิตภัณฑ์ที่ติดต่อกับมันระหว่างการเลือก
2ความหนาแน่นของสื่อที่วัด ควรระบุ
3สําหรับความรบกวนของไฟฟ้าแม่เหล็กหรือคลื่นวิทยุแรง กรุณาให้รายละเอียดกับบริษัทของเราและระบุมันในคําสั่ง
4เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ จึงแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันสายฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และไฟฟ้าถูกเชื่อมไว้อย่างน่าเชื่อถือ
คู่มือเรียงลําดับ:
| BHZ93420 | รหัส | การก่อสร้าง | ||||||||
| III | เครื่องส่งระดับของของเหลวที่ฉลาด | |||||||||
| ระยะการวัด | 0 ~ 10m... 400m | |||||||||
| รหัส | พลังงาน | |||||||||
| D1 | 24VDC | |||||||||
| รหัส | สัญญาณออก | |||||||||
| S1 | 4 ~ 20mADC | S2 | 4 ~ 20mADCด้วยHศิลปะ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||||
| B4 | 2088 กับ การแสดง | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| รหัส | ประเภทความดัน | |||||||||
| G | ความดันเครื่องวัด | |||||||||
| A | ความกดดันอย่างแน่นอน | |||||||||
| S | ความดันมาตรฐานที่ปิด | |||||||||
| รหัส | วัสดุเคเบิล | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
