| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BH93420-3051 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| Model NO.: | BH93420-3051 | Power: | 24VDC |
|---|---|---|---|
| Output: | 4-20mA With display | Cable: | PE,PU,PTFE |
| ความถูกต้อง: | ≤0.5%เอฟเอส | Diaphragm Material: | 316L Stainess Steel |
| สัญลักษณ์: | เซ็นเซอร์เอชที | Origin: | Shaan Xi |
| รหัส Hs: | 90261000 | Type: | Submersible water level transmitter sensor |
| เน้น: | เครื่องตรวจจับระดับน้ําจอ LCD 24VDC,เครื่องตรวจจับระดับน้ํา LED 24VDC,เครื่องส่งระดับดําน้ํา 24VDC |
||

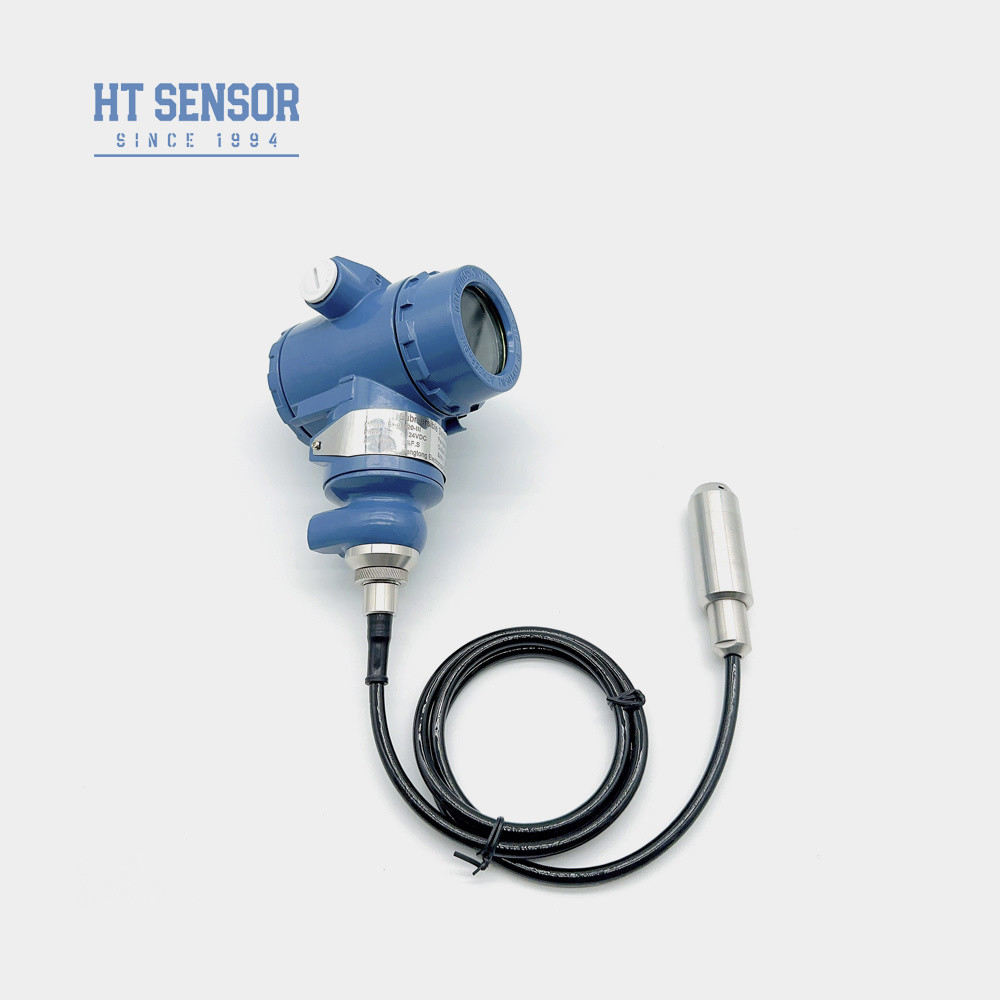

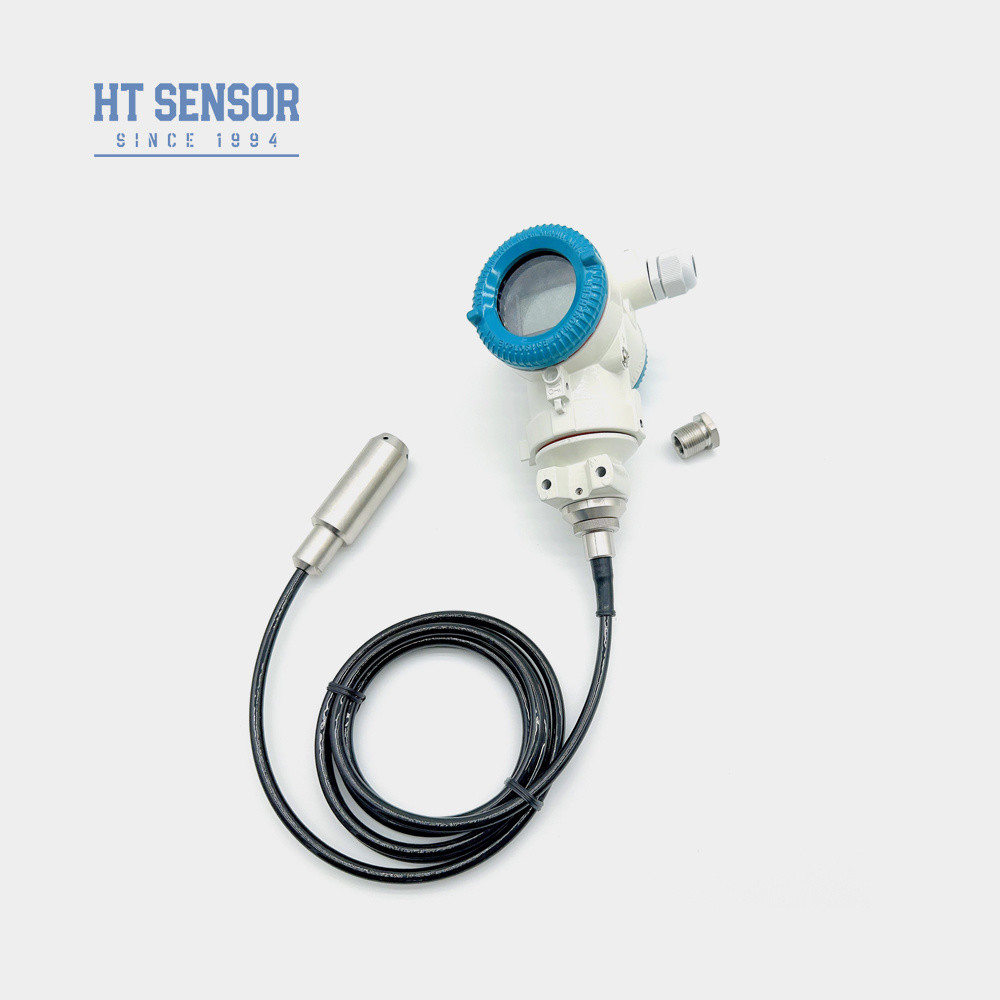

BH93420-3051 Wอัตเตอร์ ระดับTเครื่องตรวจจับ แรนสมิตเตอร์
การนําตัวตรวจจับระดับน้ํา:
เครื่องส่งระดับน้ํา BH93420-3051 มีเครื่องรับความดันซิลิคอนแบบกระจายแบบพีเซอร์เรสซิบีความแม่นยําสูงเป็นองค์ประกอบในการวัดสัญญาณการใช้หลักการของ hydrostatics เพื่อวัดระดับของของเหลวเป็นการใช้งานที่สําคัญของเซ็นเซอร์ความดัน.เซ็นเซอร์ระดับของเหลวแปลงความสูงของระดับของเหลวในรูปแบบของสัญญาณไฟฟ้าสําหรับการออกรวบรวมข้อมูล หรือจอแสดงผลงานมืออาชีพ เพื่อผลิตความสูงของระดับ.
| ปริมาตรการทํางาน ของเซ็นเซอร์การส่งระดับน้ํา | |
| ระยะการวัด | 0 ~ 10m... 400m |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| อัตราการอุดหนุน | ≤ 2X ระยะหมาย |
| ความแม่นยํา @ 25oC | ± 0.25% (ทั่วไป) ± 0.5% (สูงสุด) |
| ความซ้ํา | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ไฮสเตเรซิส | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.15% F.S/ปี (สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิศูนย์ | ±0.01%FS/oC ((> 100KPa) ±0.02%FS/oC (≤ 100Kpa) |
| ความผันผันของอุณหภูมิ | ±0.01%FS/oC ((> 100KPa) ±0.02%FS/oC (≤ 100Kpa) |
| อุณหภูมิการชดเชย | 0-50oC (0-1m) . 0-2m); 0-70oC |
| อุณหภูมิการทํางาน | -20 ~ 80oC |
| อุณหภูมิในการเก็บ | -30 ~ 100oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| โชค | 100 กรัม |
| วัสดุบ้าน | อลูมิเนียมหล่อหล่อ |
| วัสดุของแผ่นฉาก | 316L สแตนเลส |
| ความต้านทานต่อการปิด | >= 100MΩ@100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ExiaIICT6 |
| ระดับการคุ้มครอง | IP68 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~1.5Kg (ไม่รวม สายเคเบิล) |
| วัสดุเคเบิล | โพลีเอธิลีน โพลียูเรธาน สายพีทีเอฟอี |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 15 ~ 30VDC | 2/3/4 สาย |
| ระเบียบสื่อสาร RS485 | 4 สาย |
| การก่อสร้าง |
| การเชื่อมต่อไฟฟ้า |
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
1ในการเลือก กรุณาให้แน่ใจว่าสื่อที่ทดสอบมีความสอดคล้องกับส่วนของผลิตภัณฑ์ที่ติดต่อกับมัน
2.สื่อที่เป็นตัวกําหนดคือน้ํา และความหนาแน่นคือ1000 กิโลกรัม/ม3หากสื่อการวัดเป็นของเหลวหรือน้ําอื่น ๆ ที่มีความหนาแน่นที่แตกต่างกัน ควรให้ความหนาแน่นของสื่อการวัดเพื่อการวัดที่แม่นยํากว่า
3สําหรับการแทรกแซงไฟฟ้าแม่เหล็กแรงหรือ RF กรุณาให้ข้อมูลรายละเอียดกับบริษัทของเราและระบุมันในคําสั่ง
4เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ เราแนะนําให้คุณติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และการจําหน่ายพลังงานถูกเชื่อมไว้อย่างน่าเชื่อถือ
| ระเบียบ คู่มือ | ||||||||||
| BH93420 | รหัส | การก่อสร้าง | ||||||||
| III | เครื่องส่งระดับของของเหลวที่มีกระเป๋า 2088 | |||||||||
| ระยะการวัด | 0 ~ 10m... 400mH2O | |||||||||
| รหัส | พลังงาน | |||||||||
| D1 | 24VDC | |||||||||
| รหัส | สัญญาณออก | |||||||||
| S1 | 4 ~ 20mADC | S2 | RS485 | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||||
| B5 | 2088 กับ การแสดง | |||||||||
| B6 | 3051A | |||||||||
| รหัส | ประเภทความดัน | |||||||||
| G | ความดันเครื่องวัด | |||||||||
| A | ความกดดันอย่างแน่นอน | |||||||||
| S | ความดันมาตรฐานที่ปิด | |||||||||
| รหัส | วัสดุ | |||||||||
| 01 | 304 สแตนเลส | |||||||||
| 02 | 316L สแตนเลส | |||||||||
| รหัส | วัสดุเคเบิล | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
