| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT sensor |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BP93420DII |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่นหมายเลข: | BP93420D-III | ประเภทแรงดัน: | ความดันแตกต่าง |
|---|---|---|---|
| แพ็คเกจการขนส่ง: | บรรจุส่งออกมาตรฐานพร้อมกล่อง | รายละเอียด: | 10kpa ~ 2Mpa |
| สาเหตุ: | จีน | รหัส HS: | 9026201090 |
| สามารถในการผลิต: | 20,000 ชิ้น / ปี | ประเภท: | เครื่องส่งสัญญาณความดันแตกต่าง |
| สื่อการวัด: | ของเหลวหรือก๊าซ | เกรดความแม่นยำ: | 00.25%00.5% |
| ระยะความดัน: | 0-10kpa...~2MPa | การจัดอันดับ IP: | IP65 |
| การปรับแต่ง: | <i>Available |</i> <b>มี |</b> <i>Customized Request</i> <b>คำขอที่กำหนดเอง</b> | ||
| เน้น: | RoHs ระดับความดันต่าง,BP93420DII เครื่องส่ง Dp,RoHs เครื่องส่ง Dp พร้อมจอ LED |
||

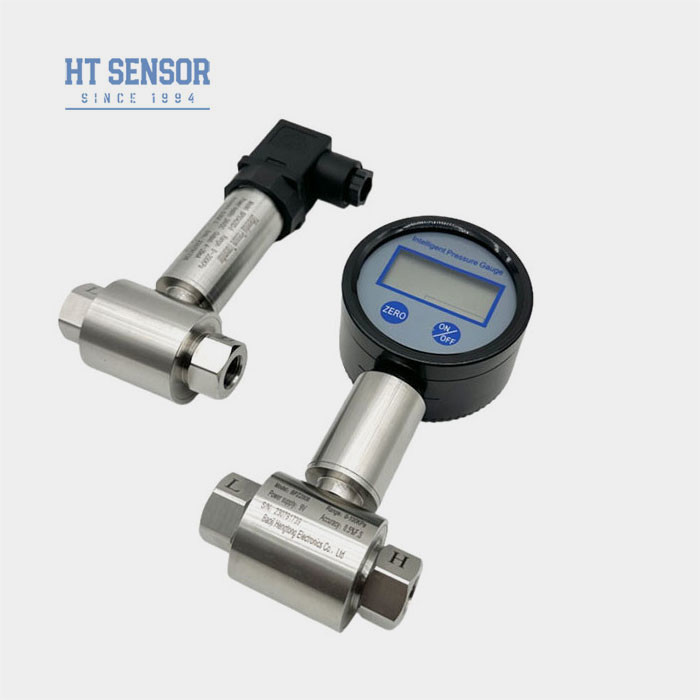

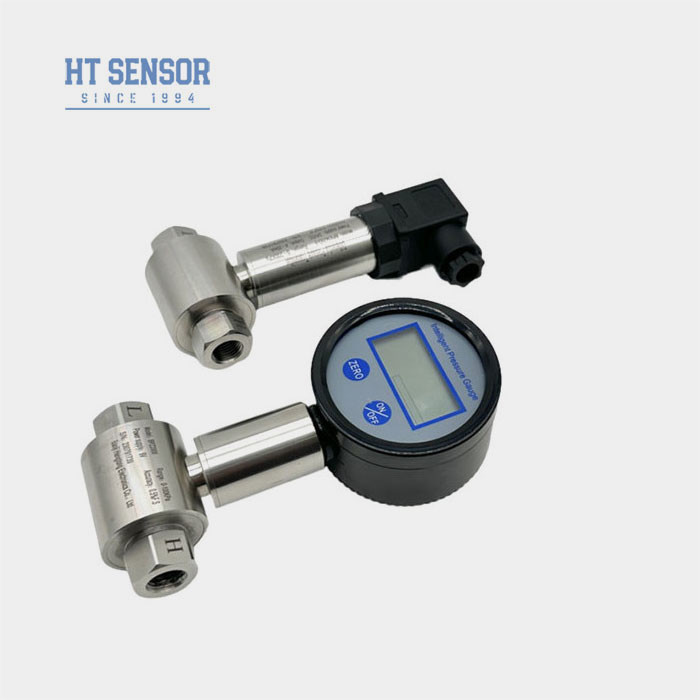

BP93420DII เครื่องส่งความดันความแตกต่าง
การนําเสนอของตัวส่งความดันความแตกต่าง:
เครื่องส่งความดันความแตกต่าง BP93420DII มีเซ็นเซอร์ซิลิคอนที่กระจายอยู่สองข้างของของเหลว เมื่อของเหลวผ่านผ่านตัวส่งมันจะผลิตความดันที่แตกต่างกันในทั้งสองข้าง, ส่งผลให้การปรับปรุงเล็ก ๆ ของโครงสร้างทรานซิสเตอร์ภายในเซ็นเซอร์ ซึ่งจะทําให้มีการเปลี่ยนแปลงของค่าความต้านทานภายในเซ็นเซอร์แล้วผลิตสัญญาณไฟฟ้าที่ตรงกันตามสัญญาณออกของเซ็นเซอร์ความดันความแตกต่าง สามารถคํานวณค่าความดันความแตกต่างของของเหลวได้อย่างแม่นยํา
ลักษณะสินค้า:
1เครื่องส่งมีโครงสร้างจากสแตนเลส ทําให้มันคอมแพคต์และติดตั้งง่าย
2มันผ่านการชดเชยอุณหภูมิที่เข้มงวดและการกรองการแก่ตัว, รับประกันผลงานที่มั่นคงและน่าเชื่อถือ
3. อินเตอร์เฟซไฟฟ้าสามารถเลือกเป็นตัวเลือก plug-in หรือสายไฟตรง
การใช้งาน:
1เหมาะสําหรับการวัดความดันความแตกต่างของก๊าซหรือของเหลวต่างๆ ในท่อท่อของอุตสาหกรรม เช่น น้ํามัน, เคมี, พลังงานและไฮดรอโลจี
2ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามัน, เคมี, โลหะ, การผลิตพลังงาน, และไฮดรอโลจี
3- การวัดความดันสําหรับท่อและห้องเตาอบ
| ปริมาตรการทํางาน | |
| ระยะการวัด | 0-10KPa ~ 2MPa |
| ประเภทความดัน | ความกดดัน |
| การอุดหนุนด้านเดียว | ≤ 3 เท่าของช่วงที่ระบุ |
| ความดันสแตติก | ค่าขั้นต่ําระหว่าง 5 เท่าของระยะหมายหรือ 7 MPa |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ไฮสเตเรซิส | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.5% F.S/ปี ((≤ 200KPa) ± 0.2% F.S/ปี ((> 200KPa) |
| การเคลื่อนไหวของอุณหภูมิศูนย์ | ±0.01%FS/oC ((> 100KPa) ±0.02%FS/oC (≤ 100Kpa) |
| ความผันผันของอุณหภูมิ | ±0.01%FS/oC ((> 100KPa) ±0.02%FS/oC (≤ 100Kpa) |
| อุณหภูมิการชดเชย | 0-50oC ((0-10KPa, 0-20KPa) 0-70oC,-10-70oC |
| อุณหภูมิการทํางาน | -30oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 100oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ปลอดภัยและกันระเบิด |
| ระดับการคุ้มครอง | IP65 |
| น้ําหนัก | ~0.45kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0.5~4.5V | 5VDC |
| ทิปการสั่งซื้อ |
| คู่มือการสั่งซื้อ | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| DII | เครื่องส่งความดันความแตกต่าง | |||||||
| ระยะการวัด | 0-10KPa ~ 2MPa | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×1.5 เพศชาย | |||||||
| J2 | G1/2 เพศชาย | |||||||
| J3 | G1/4 เพศชาย | |||||||
| J4 | 1/2 NPT เพศชาย | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| D | ความกดดัน | |||||||
