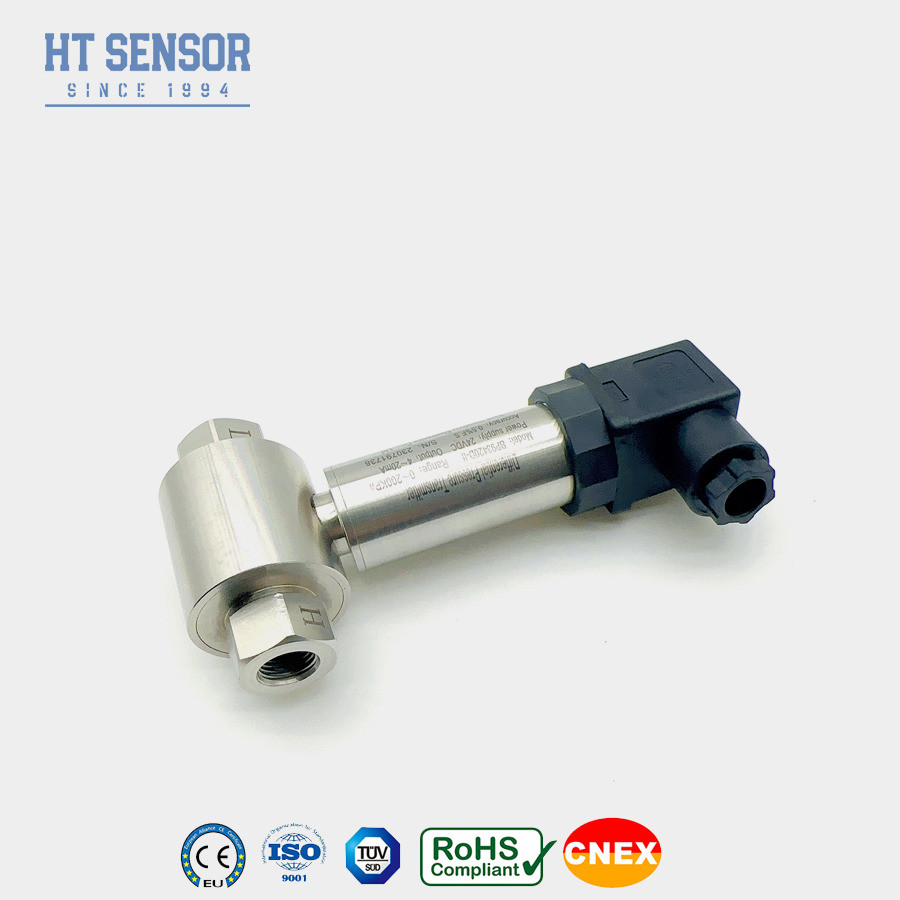

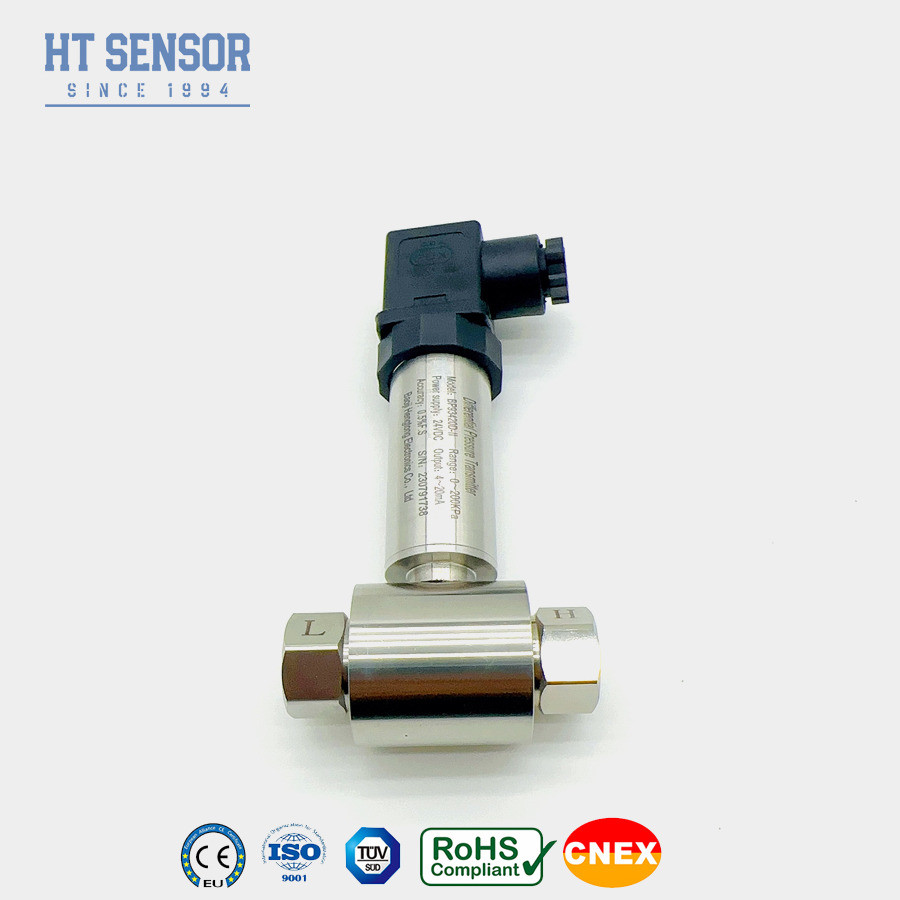

เครื่องส่งความดันความแตกต่างของซิลิคอนที่กระจาย
Product Details
| รุ่นหมายเลข: | BP93420DII | ปรับแต่ง: | ปรับแต่ง |
|---|---|---|---|
| คะแนนการป้องกัน: | IP65 | น้ําหนัก: | ~0.45kg |
| การตรวจจับความดัน: | เซ็นเซอร์ NOVA ตาย | แพ็คเกจการขนส่ง: | บรรจุส่งออกมาตรฐานพร้อมกล่อง |
| สาเหตุ: | บาวจี ประเทศจีน | รหัส HS: | 9026201090 |
| ประเภท: | เครื่องส่งสัญญาณความดันแตกต่าง | สื่อการวัด: | ก๊าซหรือของเหลว |
| ระยะความดัน: | 0-10kpa...~2MPa | ||
| เน้น |
เครื่องส่งความดันความแตกต่างจากซิลิคอน,เครื่องส่งความดันความแตกต่าง Piezoresistive,เครื่องส่งแรงดันแบบพีเซอเรสติฟิชั่นซิลิคอนแบบกระจาย |
||
Product Description
เครื่องส่งความดันความแตกต่างของซิลิคอนแบบกระจาย
BP93420DIIDอีฟริเซนอลPรัฐบาลTผู้ส่งเงินปลด
การนําเสนอของตัวส่งความดันความแตกต่าง:
เครื่องส่งความดันความแตกต่าง BP93420DII ใช้เซ็นเซอร์ซิลิคอนแบบกระจายแบบพีเซอเรสติฟน้ํามันซิลิโคนที่ปิดภายในถูกโอนไปยังชิปที่รู้สึก, ชิปที่มีความรู้สึกไม่สัมผัสกับสื่อการวัดโดยตรง เมื่อความดันความแตกต่างของสื่อการวัดมีผลต่อแผ่นกระจกกระจกในทั้งสองปลายของเซ็นเซอร์สัญญาณออกจากสะพาน Wheatstone บนชิปเซ็นเซอร์แสดงความสัมพันธ์เชิงเส้นที่ดีกับความดันความแตกต่าง, ทําให้การวัดแม่นยําของความดันความแตกต่างด้วยการออกความรู้สึกสูง, การตอบสนองดีไดนามิก, ความแม่นยําในการวัดสูง, ความมั่นคงที่ดี, ง่ายที่จะลดขนาดเล็กแต่ง่ายที่จะได้รับผลกระทบจากอุณหภูมิ, สําหรับมากกว่า 1kpa สามารถวัดได้เป็นทางเลือกแรกสําหรับเซ็นเซอร์ระยะกลาง
เครื่องส่งความดันความแตกต่างถูกออกแบบมาเพื่อวัดความดันความแตกต่างของก๊าซหรือของของเหลวหลายอย่าง เช่น น้ําหรือน้ํามันมีความดันสแตติกสูงสุดที่อนุญาตคือ + 40bar, ระยะการวัดความดันความแตกต่างมาตรฐานขนาดเล็กที่สุดคือ 0 ถึง 0. + 50 mbar
ลักษณะสินค้าของเครื่องส่งความดันความแตกต่าง:
1เครื่องส่งมีโครงสร้างจากสแตนเลส ทําให้มันคอมพักทัดและติดตั้งง่าย
2มันผ่านการชดเชยอุณหภูมิที่เข้มงวดและการกรองการแก่ตัว, รับประกันผลงานที่มั่นคงและน่าเชื่อถือ
3. อินเตอร์เฟซไฟฟ้าสามารถเลือกเป็นตัวเลือก plug-in หรือสายไฟตรง
การใช้งานของเครื่องส่งความดันความแตกต่าง:
1เหมาะสําหรับการวัดความดันความแตกต่างของก๊าซหรือของเหลวต่างๆในท่อท่อของอุตสาหกรรม เช่น น้ํามันเคมี พลังงาน และ
วิทยาศาสตร์น้ํา
2ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามันเคมีโรงงานโลหะ การผลิตพลังงาน และวิชาน้ํา
3.การวัดความดันสําหรับท่อและห้องเตา
| ปริมาตรการทํางาน | |
| ระยะการวัด | 0-10KPa ~ 2MPa |
| ประเภทความดัน | ความกดดัน |
| การอุดหนุนด้านเดียว | ≤ 3 เท่าของช่วงที่ระบุ |
| ความดันสแตติก | ค่าขั้นต่ําระหว่าง 5 เท่าของระยะหมายหรือ 7 MPa |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ไฮสเตเรซิส | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.5% F.S/ปี ((≤ 200KPa) ± 0.2% F.S/ปี ((> 200KPa) |
| การเคลื่อนไหวของอุณหภูมิศูนย์ | ±0.01%FS/oC ((> 100KPa) ±0.02%FS/oC (≤ 100Kpa) |
| ความผันผันของอุณหภูมิ | ±0.01%FS/oC ((> 100KPa) ±0.02%FS/oC (≤ 100Kpa) |
| อุณหภูมิการชดเชย | 0-50oC ((0-10KPa, 0-20KPa) 0 - 70oC - 10 - 70oC |
| อุณหภูมิการทํางาน | -30oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 100oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ปลอดภัยและกันระเบิด |
| ระดับการคุ้มครอง | IP65 |
| น้ําหนัก | ~0.45kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0.5~4.5V | 5VDC |
| ทิปการสั่งซื้อ |
2. เพื่อให้แน่ใจว่าการทํางานที่น่าเชื่อถือ เป็นการแนะนําที่จะติดตั้งสาม วาล์ว manifold ระหว่างจุดการวัดและตัวส่งการประกันการใช้แรงดันอย่างช้าและเรียบร้อยต่อห้องแรงดันบวกและลบของเครื่องส่ง.
3ระหว่างการติดตั้ง, เป็นที่ปรารถนาที่จะวางอินเตอร์เฟซความดันที่ปลายทั้งสองด้านเป็นระดับราบเพื่อลดลงการกระทบของสถานที่ติดตั้งบนสินค้า.
4สําหรับความต้องการพิเศษ เช่น การสั่นแรงแรง,แรงกระแทกทันที, การรบกวนไฟฟ้าแม่เหล็กแรง, หรือรบกวนคลื่นวิทยุกรุณาแจ้งบริษัทของเรา และระบุความต้องการเหล่านี้ในคําสั่ง
| ระเบียบ คู่มือ | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| DII | เครื่องส่งความดันความแตกต่าง | |||||||
| ระยะการวัด | 0-10KPa ~ 2MPa | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×1.5 เพศชาย | |||||||
| J2 | G1/2 เพศชาย | |||||||
| J3 | G1/4 เพศชาย | |||||||
| J4 | 1/2 NPT เพศชาย | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| D | ความกดดัน | |||||||
