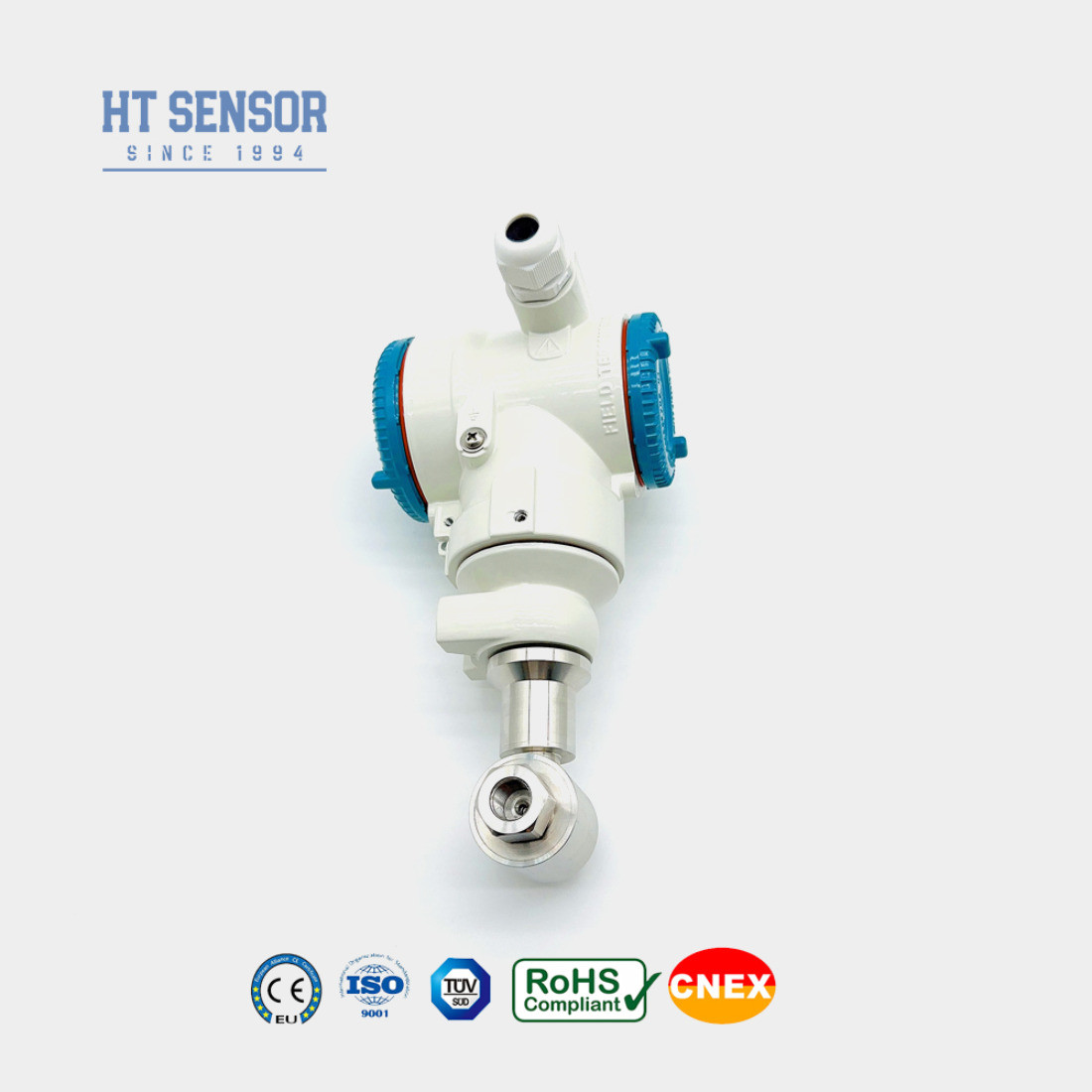

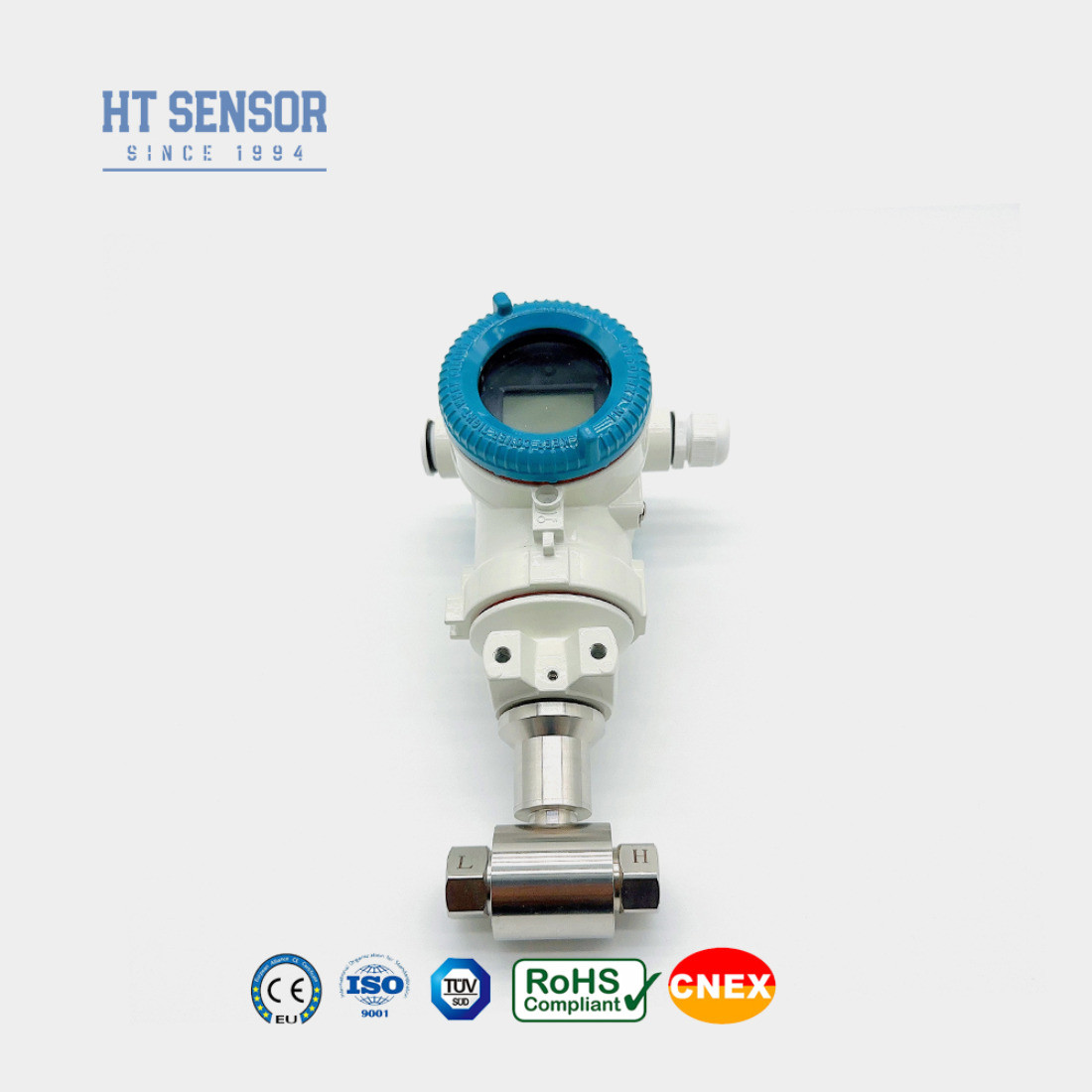

อลูมิเนียม Housing Dp เครื่องส่งความดัน ความแม่นยําสูง เครื่องแปลงความดันความแตกต่าง
Product Details
| รุ่นหมายเลข: | BP93420D-III | ปรับแต่ง: | ปรับแต่ง |
|---|---|---|---|
| ช่วงสูงสุด: | 2 เมกะปาสคาล | ผลิต: | 4-20MA |
| ช่วงต่ำสุด: | 10kPa | ประเภทแรงดัน: | ความดันแตกต่าง |
| แพ็คเกจการขนส่ง: | บรรจุส่งออกมาตรฐานพร้อมกล่อง | รายละเอียด: | 10kpa ~ 2Mpa |
| รหัส HS: | 9026201090 | ประเภท: | เครื่องส่งสัญญาณความดันแตกต่าง |
| สื่อการวัด: | ก๊าซหรือของเหลว | เกรดความแม่นยำ: | 00.25% 0.5%00.3% |
| เน้น |
อลูมิเนียม Housing Dp เครื่องส่งแรงดัน,Dp เครื่องส่งแรงดัน ความแม่นยําสูง,เครื่องปรับความดันความแตกต่างความแม่นยําสูง |
||
Product Description
เครื่องส่งความดันความแตกต่าง BP93420DIII ใช้เซ็นเซอร์ซิลิคอนแบบปิเซอร์เรสติฟสะพาน Wheatstone บนชิปเซ็นเซอร์ผลิตสัญญาณออกที่แสดงความตรงกันอย่างดีเยี่ยมกับความดันความแตกต่าง. ทําให้สามารถวัดความดันความแตกต่างได้อย่างแม่นยํา เครื่องส่งนี้เหมาะสําหรับการวัดความดันความแตกต่างในแอพลิเคชั่นก๊าซและของเหลวที่หลากหลายโดยเฉพาะในอุตสาหกรรม เช่น น้ํามัน, สารเคมีสําหรับการติดตั้งท่อ
1การออกแบบโครงสร้างจากสแตนเลส ทําให้มันคอมแพคต์และง่ายต่อการติดตั้ง
2มันได้รับการชดเชยอุณหภูมิที่เข้มงวดและการตรวจสอบการแก่ตัว
1เหมาะสําหรับการวัดความดันความแตกต่างของก๊าซหรือของเหลวหลายชนิด
ท่อท่อของอุตสาหกรรม เช่น น้ํามัน, เคมี, พลังงาน, และไฮโดรโลจี
2.ใช้ในกระบวนการในสถานที่อุตสาหกรรม เช่น น้ํามันเคมี
โรงงานโลหะ การผลิตพลังงาน และวิชาน้ํา
3การวัดความดันสําหรับท่อและห้องเตาอบ
| ระยะการวัด | 0-10KPa... ~ 2MPa |
| ประเภทความดัน | ความกดดัน |
| การอุดหนุนด้านเดียว | ≤ 3 เท่าของช่วงที่ระบุ |
| ความดันสแตติก | ค่าขั้นต่ําระหว่าง 5 เท่าของระยะหมายหรือ 7 MPa |
| ความแม่นยํา @ 25°C | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ไฮสเตเรซิส | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.5% F.S/ปี ((≤ 200KPa) ± 0.2% F.S/ปี ((> 200KPa) |
| การเคลื่อนไหวของอุณหภูมิศูนย์ | ± 0.01%FS/°C ((> 100KPa) ± 0.02%FS/°C (≤ 100Kpa) |
| ความผันผันของอุณหภูมิ | ± 0.01%FS/°C ((> 100KPa) ± 0.02%FS/°C (≤ 100Kpa) |
| อุณหภูมิการชดเชย | 0-50°C ((0-10KPa, 0-20KPa) 0-70°C,-10-70°C |
| อุณหภูมิการทํางาน | -30°C~80°C |
| อุณหภูมิในการเก็บ | -40°C~100°C |
| การสั่นสะเทือน | 10g,55Hz 2kHz |
| วัสดุบ้าน | 304 สแตนเลส โลหะอัลลูมิเนียม |
| วัสดุของแผ่นฉาก | 316L สแตนเลส |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ปลอดภัยและกันระเบิด |
| ระดับการคุ้มครอง | IP65 |
| น้ําหนัก | ~ 1.4 กิโลกรัม |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4?? 20mA | 15 ราคา 30VDC | สายสอง/สาม/สี่สาย |
| 4 20mA กับฮาร์ท | สายสองสาย | |
| ระเบียบสื่อสาร RS485 | สายสี่สาย |
ทิปการสั่งซื้อ:
1, การชดเชยอุณหภูมิ, แหล่งตรวจจับความดันซิลิคอนกระจายเป็นครึ่งตัวนํา, ครึ่งตัวนํามีลักษณะอุณหภูมิที่แข็งแรง, ไม่มีการชดเชยอุณหภูมิ,ความผิดพลาดในการวัดอาจค่อนข้างใหญ่.
2กล่องตรวจจับความดันซิลิคอนกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจาย
3, ความตึงเครียดไฟฟ้าให้มั่นคง, เซ็นเซอร์เป็นสะพานจริงๆ, ความสับสนของความตึงเครียดไฟฟ้าจะทําให้การเปลี่ยนแปลงผลิตสะพาน, มีผลต่อความแม่นยําของการวัด.
4, จะใช้ภายในแรงดันนาม, ความดันเกินจะนําไปสู่ความเสียหายของเซ็นเซอร์
5, ปลายการออกไม่ได้ตัดสั้น
คู่มือการสั่งซื้อ
| BP93420 | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| DIII | เครื่องส่งความดันความแตกต่าง | |||||||
| ระยะการวัด | 0-10KPa... ~ 2MPa | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4?? 20mADC | S2 | 420mADC กับฮาร์ท | |||||
| S3 | RS485 | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×1.5 เพศชาย | |||||||
| J2 | G1/2 เพศชาย | |||||||
| J3 | G1/4 เพศชาย | |||||||
| J4 | 1/2 NPT เพศชาย | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| D | ความกดดัน | |||||||
