| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BPHT24-III |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่นหมายเลข: | BPHT24-III | คะแนนการป้องกัน: | IP65 |
|---|---|---|---|
| น้ําหนัก: | ~0.6กก | วัสดุที่อยู่อาศัย: | 304 เอสเอส |
| ประเภทแรงดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด | แพ็คเกจการขนส่ง: | บรรจุส่งออกมาตรฐานพร้อมกล่อง |
| สาเหตุ: | บาวจี ประเทศจีน | รหัส HS: | 9026201090 |
| สามารถในการผลิต: | 50000PCS / ปี | องค์ประกอบการวัด: | เครื่องตรวจจับความดันซิลิคอนกระจาย |
| สื่อการวัด: | อากาศและของเหลว | เกรดความแม่นยำ: | 00.25% 0.5%00.3% |
| ระยะความดัน: | -100kpa...0kpa ~10kpa...20MPa | การปรับแต่ง: | <i>Available |</i> <b>มี |</b> <i>Customized Request</i> <b>คำขอที่กำหนดเอง</b> |
| เน้น: | เครื่องตรวจจับความดัน กะบังลม 30vdc,เครื่องตรวจจับความดันแผ่นฉาก 12vdc,เครื่องปรับความดันแบบเปียก สําหรับสื่อการวัด |
||

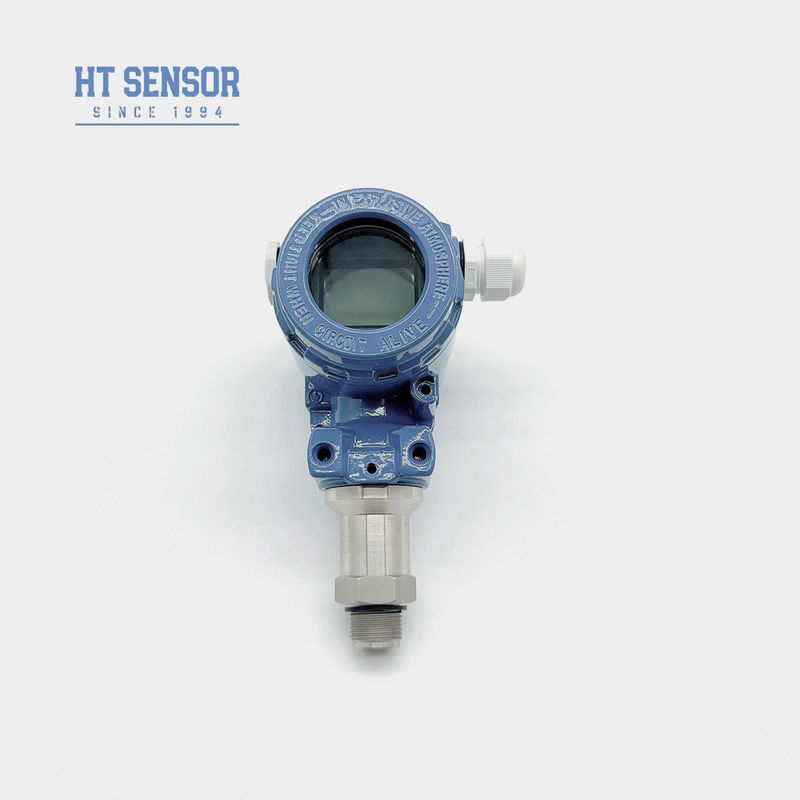

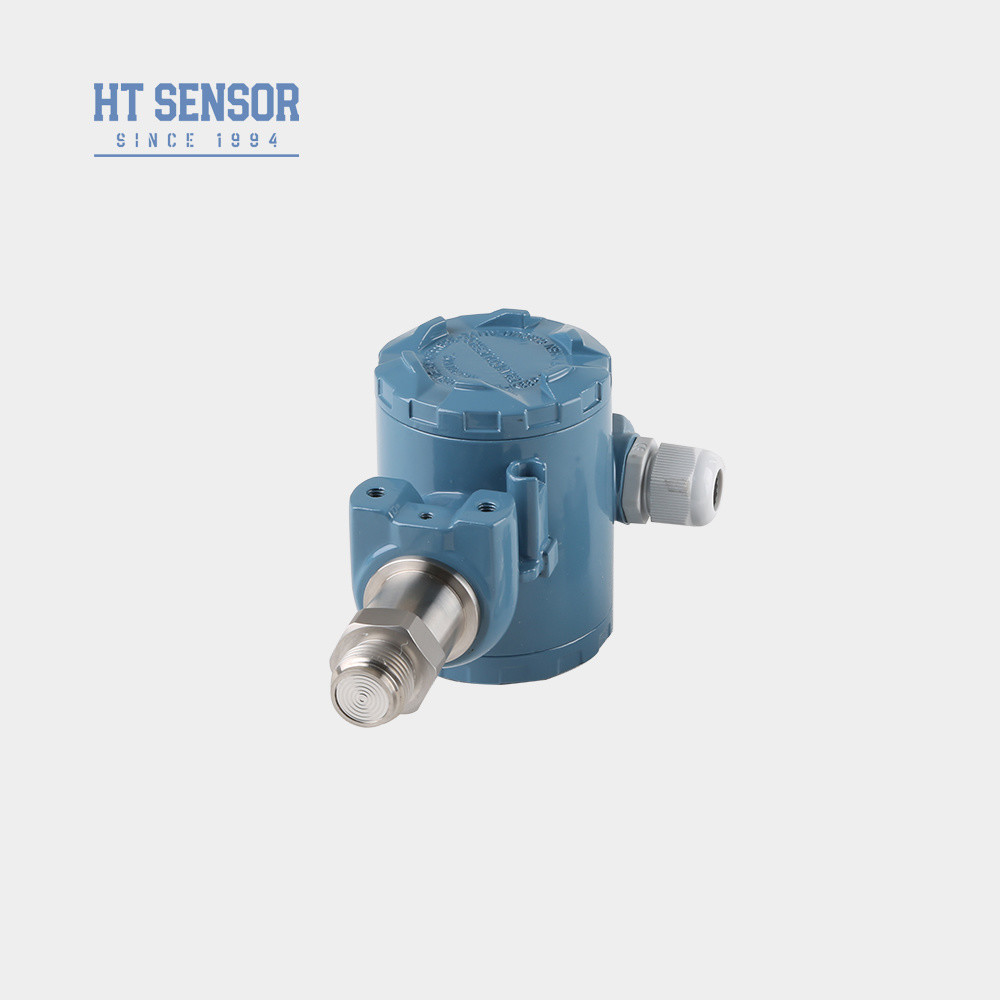

เครื่องส่งแรงดัน BPHT24-III
การแนะนําเครื่องตรวจจับความดันในกระเพาะอาหาร:
เครื่องส่งแรงดัน BPHT24-IIIรายการวงจรการประมวลผลสัญญาณตั้งอยู่ภายในกระเป๋าเหล็กไร้ขัดสัญญาณเซ็นเซอร์ในสัญญาณออกแบบมาตรฐาน เครื่องส่งแรงดันนี้ใช้ในสถานที่ที่ต้องการสภาพสุขอนามัยสูงการวัดความดันที่แม่นยําในสภาพแวดล้อมสุขภาพ
ลักษณะสินค้า:
|
ปริมาตรการทํางาน: |
|
| ระยะการวัด | 0 ~ 35Kpa... ~ 20MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25°C | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70°C ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20°C ~ 80°C |
| อุณหภูมิในการเก็บ | -40°C ~ 120°C |
| การสั่นสะเทือน | 10g,55Hz 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | Ex db IIC T6 จีบี |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.8kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4?? 20mA | 1230VDC | 2/3/4 สาย |
| 010/20mA |
3 สาย |
|
| 0/1 5V | ||
| 0/1?? 10 วอลต์ | ||
| 0.5 วาลต์ | 5VDC | |
| ระเบียบสื่อสาร RS485 | 3.6 วา / แบตเตอรี่ | 4 สาย |
 |
| คําแนะนําการติดตั้ง: |
1ควรพยายามหลีกเลี่ยงการติดตั้งในสภาพสั่นสะเทือน, กระแทกหรืออุปกรณ์อุณหภูมิสูง เพื่อไม่ส่งผลกระทบต่อความแม่นยําของการวัดและอายุการใช้งานของอุปกรณ์
2. รักษาสภาพแวดล้อมรอบตัวเครื่องส่งแรงดันให้สะอาด หลีกเลี่ยงฝุ่น, ไขมันและสิ่งสกปรกอื่น ๆ เข้าในอุปกรณ์ที่ส่งผลต่อการทํางานปกติของมัน
3. หลีกเลี่ยงความดันที่เกินระยะหมายของตัวส่งความดัน เพื่อหลีกเลี่ยงการเสียหายของอุปกรณ์ควรเลือกตัวส่งแรงดันที่มีระยะหมายที่เหมาะสม;
4เลือกวัสดุที่เหมาะสมตามลักษณะของสื่อที่วัด เพื่อป้องกันผลกระทบของสื่อต่อเครื่องส่งแรงดันเพื่อรับรองความแม่นยําของการวัด,
5. แนะนําให้ปรับขนาดตัวส่งแรงดันเป็นประจํา ระยะเวลาปรับขนาดสามารถกําหนดได้ตามสภาพแวดล้อมการใช้งานและความต้องการ
| ระเบียบ คู่มือ | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IX | แสดงเครื่องส่งแรงดัน | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| ระยะการวัด | 0 ~ 35Kpa... ~ 20MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | |||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
