| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BPHT24-IX |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่นหมายเลข: | BPHT24-IX | ปรับแต่ง: | OEM/ODM |
|---|---|---|---|
| น้ําหนัก: | ~0.3kg | เกรดความแม่นยำ: | 00.5% |
| วัสดุที่อยู่อาศัย: | 304 เอสเอส | ประเภทแรงดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| ระยะความดัน: | -100kpa...0kpa ~10kpa...100MPa | ประเภทโครงสร้าง: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย |
| สื่อการวัด: | อากาศและของเหลว | การจัดอันดับ IP: | IP65 |
| เน้น: | 1/2NPT เชื่อมต่อเธรด ความดัน เครื่องส่ง เซนเซอร์ เครื่องตรวจจับความดัน,เครื่องตรวจจับแรงดัน เครื่องตรวจจับระบายน้ํา,1/2NPT เครื่องส่งแรงดัน กะบังลม |
||

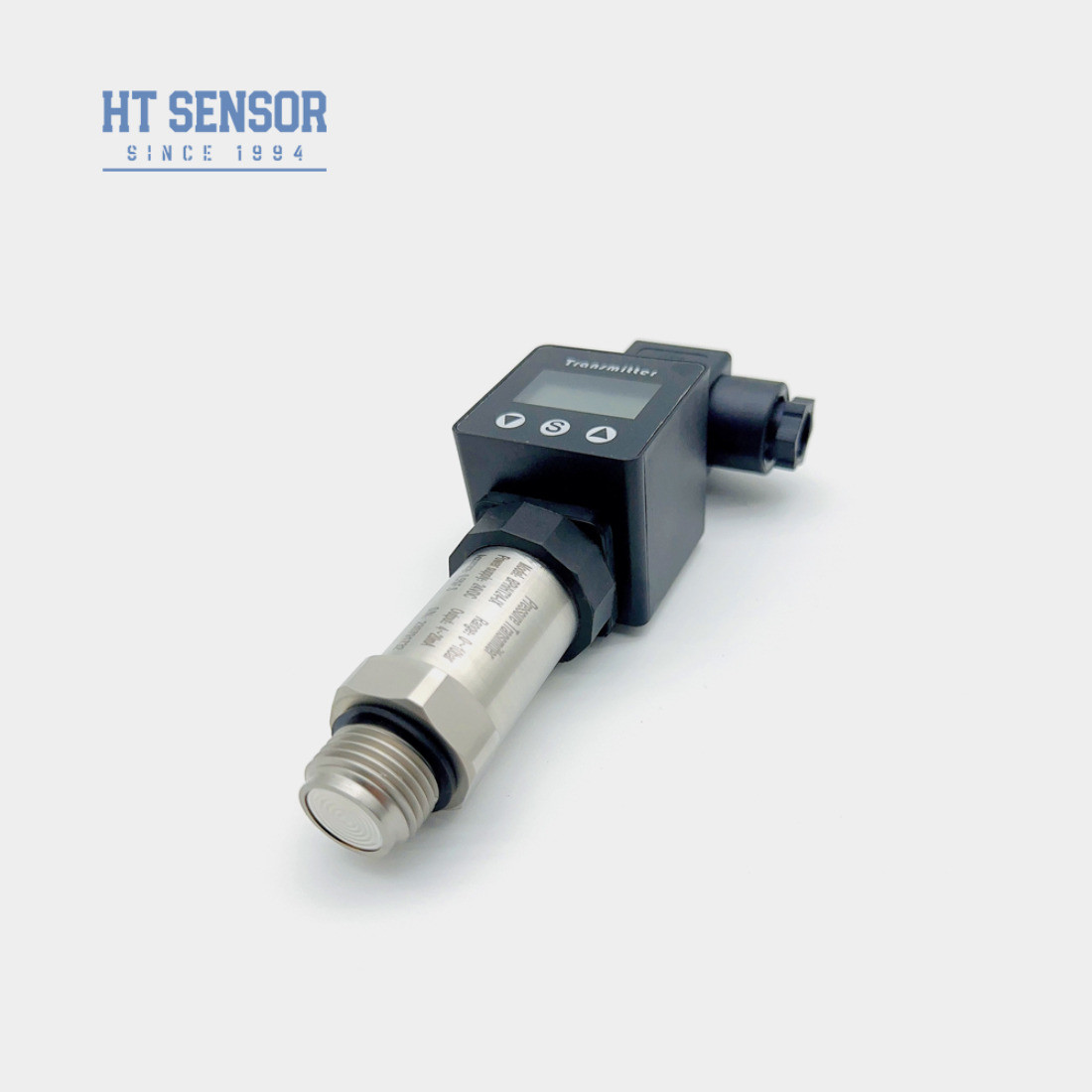

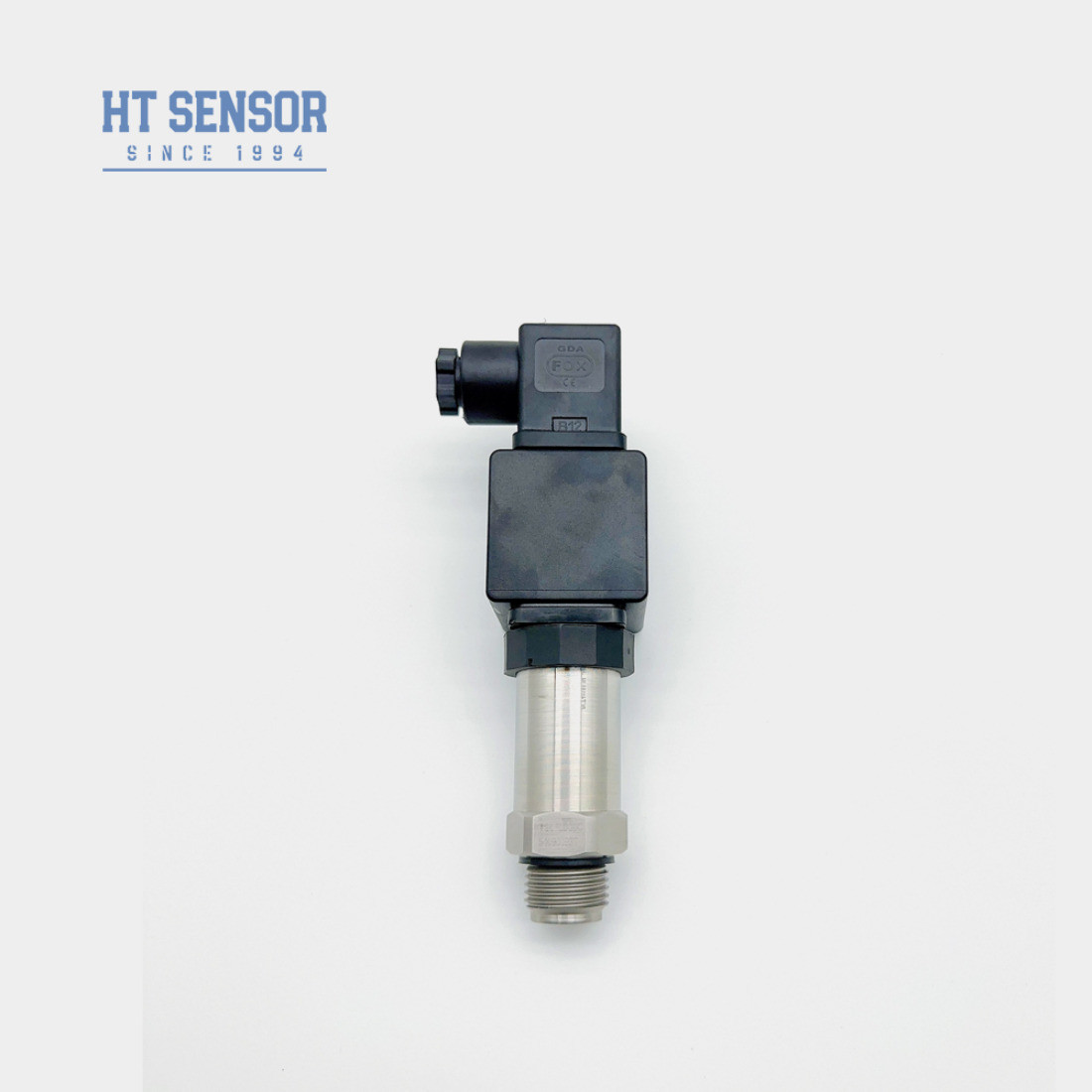

BPHT24 PรัฐบาลTผู้ส่งเงินปลด
การนําเสนอของเซ็นเซอร์ส่งแรงดัน:
เครื่องส่งความดัน BPHT24 ใช้แกนที่เต็มไปด้วยน้ํามันแยกกันความดันจากซิลิคอนแบบแผ่นแผ่นแผ่น HT เป็นองค์ประกอบการวัดสัญญาณวงจรการประมวลผลสัญญาณตั้งอยู่ในบ้านเหล็กไร้ขัด, การแปลงสัญญาณเซ็นเซอร์เป็นสัญญาณออกแบบมาตรฐาน เครื่องส่งแรงดันนี้ถูกใช้เป็นหลักในสถานที่ที่ต้องการสภาพสุขอนามัยสูง
การวัดความดันที่แม่นยําในสภาพแวดล้อมอนามัย
ลักษณะสินค้าของเซ็นเซอร์แอนด์ทรัมมเตอร์ความดัน:
ปริมาตรการทํางาน:
| ระยะการวัด | 0 ~ 35Kpa... ~ 20MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25°C | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70°C ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20°C ~ 80°C |
| อุณหภูมิในการเก็บ | -40°C ~ 120°C |
| การสั่นสะเทือน | 10g,55Hz 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | Ex db IIC T6 จีบี |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.15kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4?? 20mA | 1230VDC | 2/3/4 สาย |
| 010/20mA |
3 สาย |
|
| 0/1 5V | ||
| 0/1?? 10 วอลต์ | ||
| 0.5 วาลต์ | 5VDC | |
| ระเบียบสื่อสาร RS485 | 3.6 วา / แบตเตอรี่ | 4 สาย |
ตัวอย่างการเลือก:
ทิปการสั่งซื้อ:
1การเลือกสถานที่ติดตั้งที่เหมาะสมนั้นสําคัญมาก พยายามหลีกเลี่ยงการติดตั้งในสภาพแวดล้อมที่มีการสั่นสะเทือน การกระแทกหรืออุณหภูมิสูงเพื่อไม่ส่งผลกระทบต่อความแม่นยําของการวัดและอายุการใช้งานของอุปกรณ์.
2.หลีกเลี่ยงความดันที่เกินระยะที่กําหนดของตัวส่งความดัน เพื่อหลีกเลี่ยงการเสียหายของอุปกรณ์ หากจําเป็นต้องวัดความดันเกินระยะที่กําหนดควรเลือกตัวส่งแรงดันที่มีระยะหมายที่เหมาะสม.
3. เลือกวัสดุที่เหมาะสมตามลักษณะของสื่อที่วัด เพื่อป้องกันสื่อจากการกัดกรองเครื่องส่งความดันควรเลือกตัวส่งแรงดันจากวัสดุที่ทนทานต่อการกัดกร่อน.
4. เลือกระดับการป้องกันที่เหมาะสมตามความต้องการจริง หากอุปกรณ์จะเผชิญกับสภาพแวดล้อมที่เปียก ฝุ่น หรือสภาพแวดล้อมที่รุนแรงอื่น ๆเลือกตัวส่งแรงดันที่มีระดับการป้องกันที่สูงกว่า
| ระเบียบ คู่มือ | ||||||||
| BPHT24 | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IX | แสดงเครื่องส่งแรงดัน | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| ระยะการวัด | 0 ~ 35Kpa... ~ 35MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
