| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE, RoHs, ISO9001 |
| หมายเลขรุ่น: | BP93420-IQT |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่นหมายเลข: | BP93420-IQT | พลังงาน: | 24V |
|---|---|---|---|
| สัญญาณเอาต์พุต: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด | ความแม่นยำ: | 0.25%เอฟเอส, 0.5%เอฟเอส |
| ระยะความดัน: | -100kPa...0kPa ~35kPa...3.5MPa | การปรับแต่ง: | <i>Available |</i> <b>มี |</b> <i>Customized Request</i> <b>คำขอที่กำหนดเอง</b> |
| รุ่น: | 1 | ||
| เน้น: | 4-20ma เครื่องรับสัญญาณแรงดัน,เครื่องตรวจจับเครื่องส่งแรงดัน สแตนเลส,4-20ma เครื่องตรวจจับความดัน กะบังลม |
||
การแนะนํา เครื่องตรวจจับเครื่องส่งแรงดัน

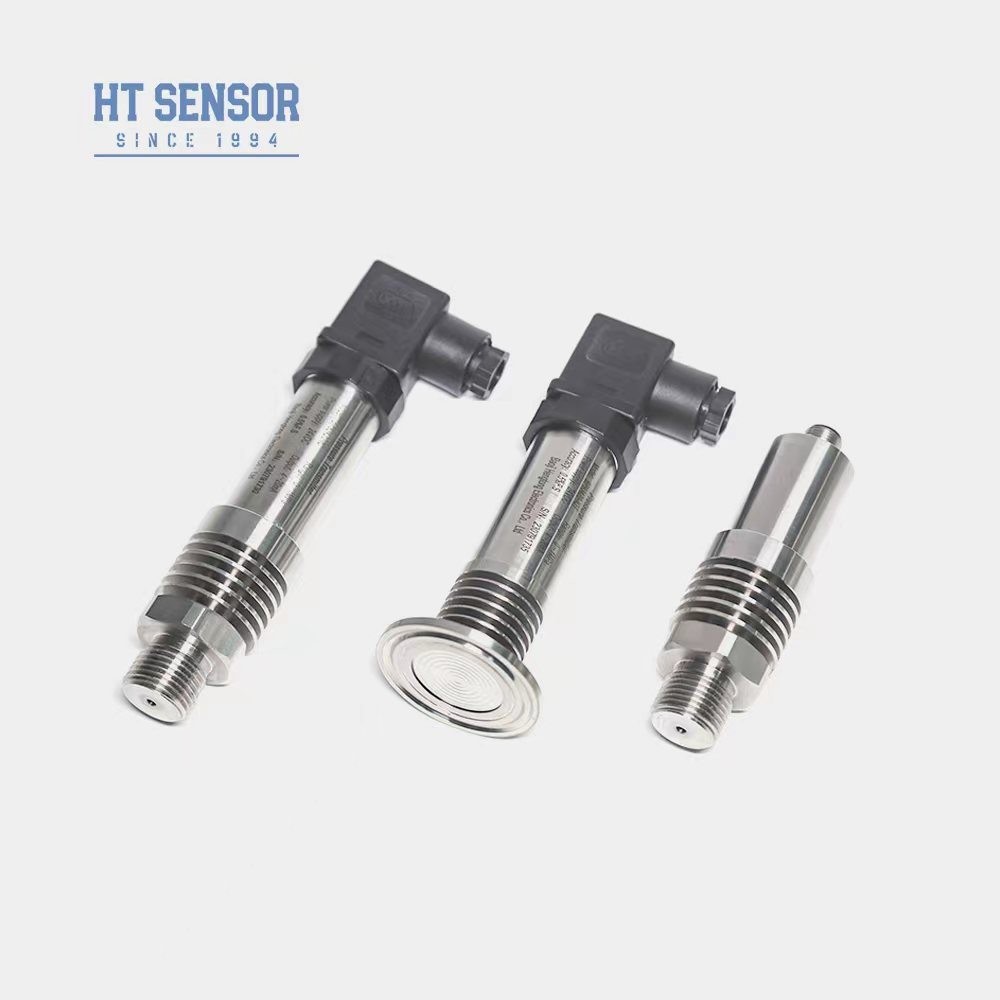

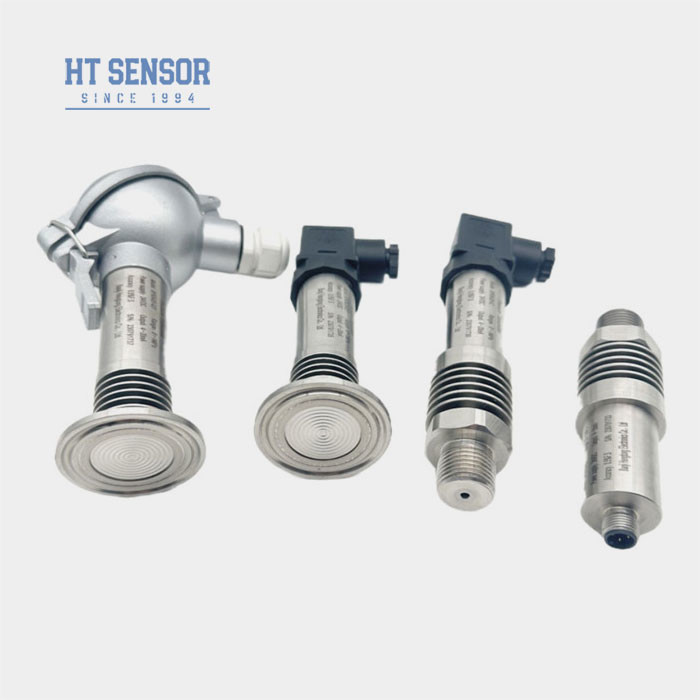

BP93420-IQT เครื่องส่งอุณหภูมิสูงมักจะใช้เครื่องระบายความร้อน เพื่อปรับปรุงผลการระบายความร้อนของเซ็นเซอร์และความร้อนที่เกิดจากเซ็นเซอร์ถูกส่งไปยังหลุมระบายความร้อนอย่างรวดเร็ว ผ่านวัสดุที่นําความร้อน, และได้รับการปล่อยผ่านพื้นผิวของโรงรับความร้อนเพื่อรักษาอุณหภูมิการทํางานของเซ็นเซอร์ภายในช่วงที่น่าเชื่อถือ
การใช้งาน:
ปริมาตรการทํางาน:
| ระยะการวัด | 0 ~ 35Kpa... ~ 3.5MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | 0.1% FS |
| ไฮสเตเรซิส | 0.1% FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((ปกติ) ± 0.2% F.S/Year ((สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | -20-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | อดีต db IIC T6 Gb |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.55kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| ระเบียบสื่อสาร RS485 | 3.6 ~ 30V / แบตเตอรี่ | 4 สาย |
ทิปการสั่งซื้อ:
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่จะวัดจะเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ กรุณาสังเกตว่าสินค้าแบบกันระเบิด ไม่รวมหัวจอดิจิตอล
3เมื่อสั่งซื้อเครื่องส่งสัญญาณที่มีหัวจอ LCD หรือ LED การบริการพลังงานสําหรับเครื่องส่งสัญญาณไม่ควรต่ํากว่า 20VDC
4. เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ จึงแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันสายฟ้าบนสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และไฟฟ้าถูกเชื่อมไว้อย่างน่าเชื่อถือ
5ระยะอุณหภูมิการทํางานของวงจร O ยางฟลูโร คือ -20oC ถึง 250oC เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า -20oC มันจําเป็นต้องเลือกประปาวงจร O EPDM
6. ความยาวสายไฟฟ้าโดยธรรมดาคือ 1.5m, มีให้เลือกในสามวัสดุ. หากไม่ระบุ, จะนํามาพร้อมกับวัสดุสายไฟฟ้าพอลิเอธิลีน.กรุณาระบุในลําดับ.
7สําหรับความต้องการพิเศษ เช่น ความสั่นแรงแรงแรงแรงกระแทกทันที ความรบกวนไฟฟ้าแม่เหล็กแรงหรือความถี่วิทยุ กรุณาแจ้งบริษัทของเราและระบุมันในคําสั่ง
ระเบียบ คู่มือ:
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | IC | เครื่องส่งความดันอุณหภูมิสูง | |||||
| IQ/IQT | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
