| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT sensor |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BPHT24 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่นหมายเลข: | BPHT24 | ปรับแต่ง: | ปรับแต่ง |
|---|---|---|---|
| คะแนนการป้องกัน: | IP65 | น้ําหนัก: | ~0.3kg |
| วัสดุที่อยู่อาศัย: | 316L หรือ 304SS | ประเภทแรงดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| แพ็คเกจการขนส่ง: | บรรจุส่งออกมาตรฐานพร้อมกล่อง | รายละเอียด: | เครื่องตรวจจับความดันซิลิคอน |
| สาเหตุ: | บาวจี ประเทศจีน | รหัส HS: | 9026201090 |
| ประเภทโครงสร้าง: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย | สื่อการวัด: | อากาศและของเหลว |
| เกรดความแม่นยำ: | 00.5% | ระยะความดัน: | -100kpa...0kpa ~10kpa...100MPa |
| แสงสูง: | 4-20mA เครื่องปรับความดัน กะบังลม,เครื่องปรับความดัน กะบังลม 100MPa,เครื่องตรวจจับความดันซิลิคอน ดาแอดฟราคม 100MPa |
||

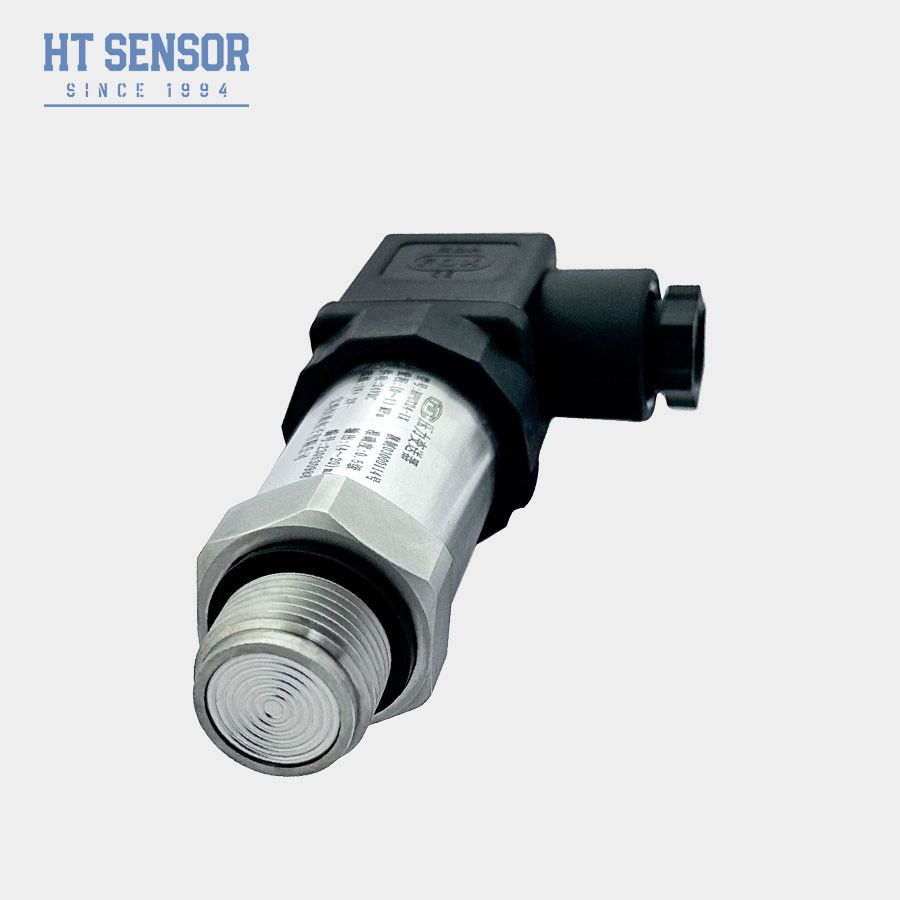

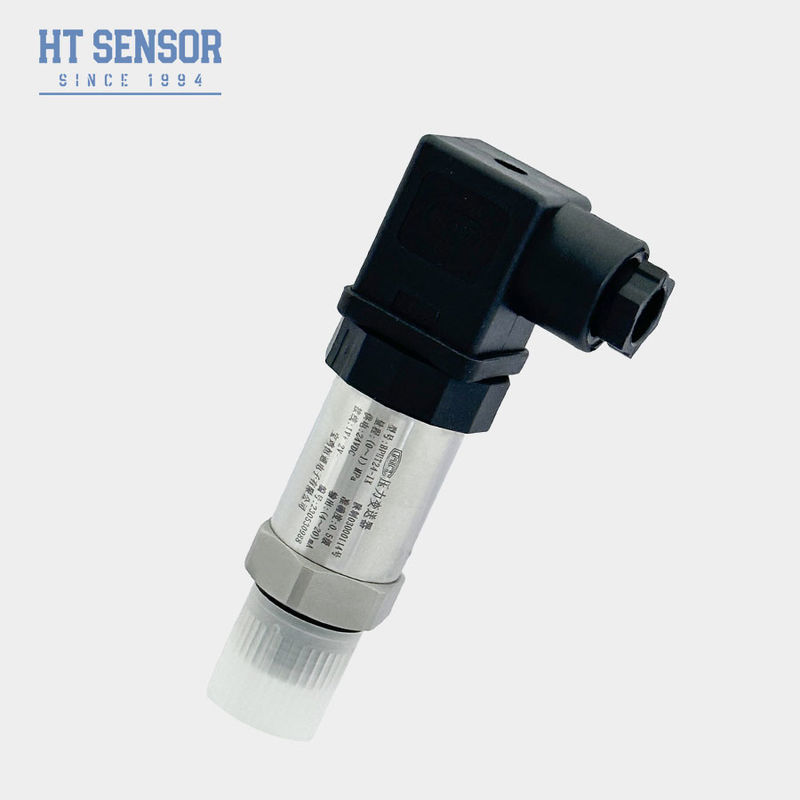

BPHT24 4-20mA เครื่องตรวจจับแรงดัน กะบังลม
BPHT24 PรัฐบาลTผู้ส่งเงินปลด
คําแนะนํา:
BPHT24 4-20mA เครื่องตรวจจับความดัน กะบังลม ฟลัช เป็นพื้นฐานของผลกระทบ piezoresistive ภายในมีชั้นของแผ่นซิลิคอนฟิล์มฟิล์มซิลิคอนจะปรับปรุงเล็ก ๆ น้อย ๆโดยการวัดการเปลี่ยนแปลงของค่าความต้านทานของฟิล์มซิลิคอน ความดันของสื่อที่วัดสามารถคํานวณได้อย่างแม่นยําใช้เทคโนโลยีไมโครคอมพิวเตอร์ที่ทันสมัย และมีฟังก์ชันการชดเชยอุณหภูมิอัตโนมัติและการแก้ไขเส้นตรงนั่นหมายความว่ามันสามารถชดเชยอุณหภูมิโดยอัตโนมัติตามการเปลี่ยนแปลงของอุณหภูมิบริเวณโดยปรับปรุงความแม่นยําของการวัดผ่านฟังก์ชันการแก้ไขเชิงเส้น, สัญญาณออกสามารถแก้ไขเพื่อเพิ่มความแม่นยําและความมั่นคงของการวัด
| ปริมาตรการทํางาน | |
| ระยะการวัด | 0~35Kpa...~35MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| อัตราการอุดหนุน | ≤1.5 เท่าของระยะหมาย |
| ความแม่นยํา @ 25oC | ±00.25% (ปกติ) ±0.5% (สูงสุด) |
| ความซ้ํา | 0.1% FS |
| ไฮสเตเรซิส | 0.1% FS |
| ความมั่นคงระยะยาว | ±00.1% F.S/ปี(ทั่วไป) ± 0.2% F.S/ปี(สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ±0.02% F.S/oC ((≤ 100KPa) ± 001% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ±0.02% F.S/oC ((≤ 100KPa) ± 001% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | -20-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | อดีต db IIC T6 Gb |
| ระดับการคุ้มครอง | ฉันP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.25กก |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| ระเบียบสื่อสาร RS485 | 3.6 ~ 30V / แบตเตอรี่ | 4 สาย |
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่จะวัดจะเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ กรุณาสังเกตว่าสินค้าแบบกันระเบิด ไม่รวมหัวจอดิจิตอล
3เมื่อสั่งซื้อเครื่องส่งสัญญาณที่มีหัวจอ LCD หรือ LED การบริการพลังงานสําหรับเครื่องส่งสัญญาณไม่ควรต่ํากว่า 20VDC
4. เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ จึงแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันสายฟ้าบนสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และไฟฟ้าถูกเชื่อมไว้อย่างน่าเชื่อถือ
5ระยะอุณหภูมิการทํางานของวงจร O ยางฟลูโร คือ -20oC ถึง 250oC เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า -20oC มันจําเป็นต้องเลือกประปาวงจร O EPDM
6. ความยาวสายไฟฟ้าโดยธรรมดาคือ 1.5m, มีให้เลือกในสามวัสดุ. หากไม่ระบุ, จะนํามาพร้อมกับวัสดุสายไฟฟ้าพอลิเอธิลีน.กรุณาระบุในลําดับ.
7สําหรับความต้องการพิเศษ เช่น ความสั่นแรงแรงแรงแรงกระแทกทันที ความรบกวนไฟฟ้าแม่เหล็กแรงหรือความถี่วิทยุ กรุณาแจ้งบริษัทของเราและระบุมันในคําสั่ง
| ระเบียบ คู่มือ | ||||||||
| BPHT24 | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IX | แสดงเครื่องส่งแรงดัน | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| ระยะการวัด | 0 ~ 35Kpa... ~ 35MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
