| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BP93420-IQT |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่น NO.: | BP93420-IQT | ปรับแต่ง: | OEM และ ODM |
|---|---|---|---|
| ประเภทแรงดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด | แพ็คเกจการขนส่ง: | บรรจุส่งออกมาตรฐานพร้อมกล่อง |
| รายละเอียด: | เครื่องตรวจจับความดันซิลิคอน | รหัส Hs: | 9026201090 |
| ประเภท: | แผ่นฉีดเซ็นเซอร์ความดัน เครื่องส่งสัญญาณ | เกรดความแม่นยำ: | 00.5% |
| ระยะความดัน: | -100kPa...0kPa ~35kPa...3.5MPa | การจัดอันดับ IP: | IP65 |
| เน้น: | เครื่องส่งแรงดัน กะบังลม,เครื่องกรงส่งแรงดัน กะบังลม ฟลัช,เครื่องจับเซลซิคอนเซนเซอร์ความดัน |
||

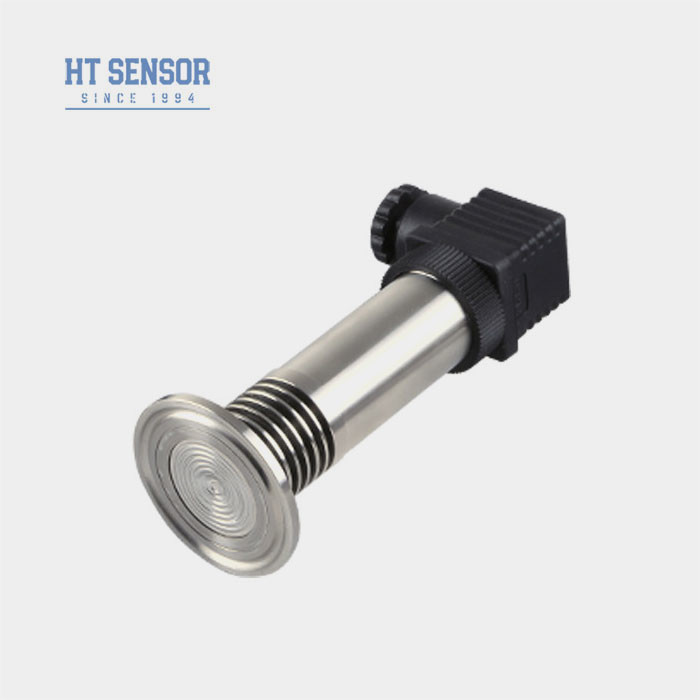

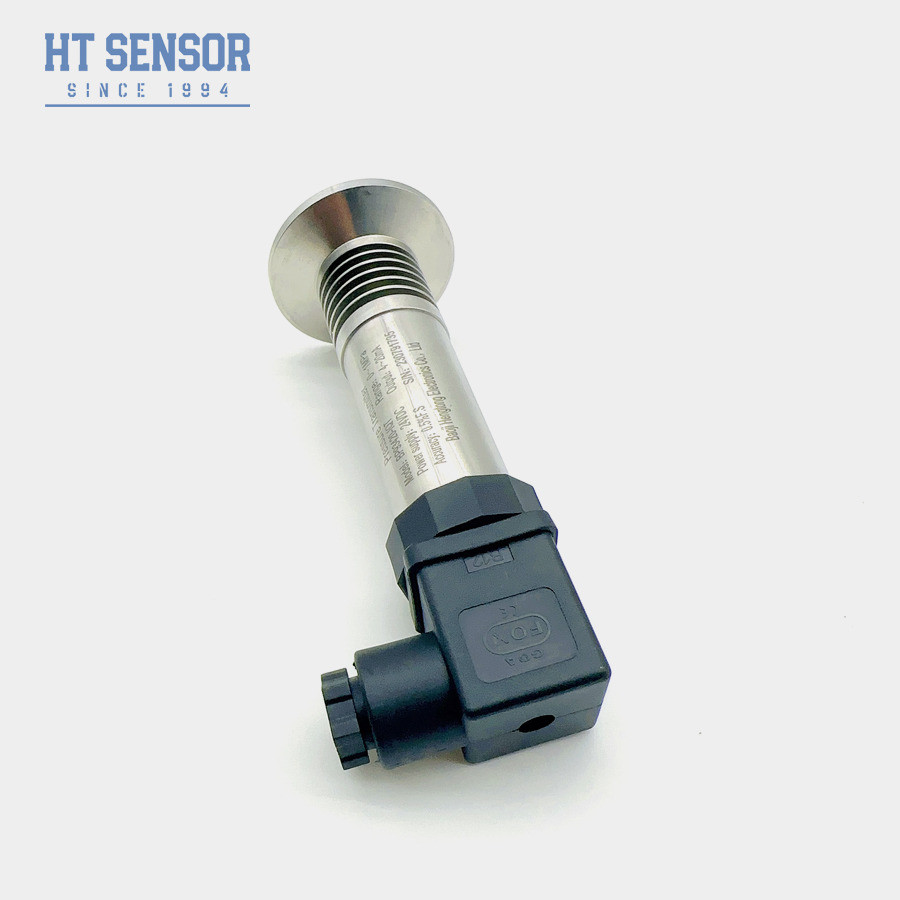

เครื่องส่งแรงดัน BP93420-IQT
การนําเสนอของเซ็นเซอร์ความดัน Diaphragm flush
BP93420-IQT เครื่องถ่ายความดันแบบกระจกกระจกกระจกกระจก กระจกกระจก กระจกกระจกกระจกกระจก กระจกกระจกกระจกกระจก กระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกเปิดแผ่นฉากขนาดใหญ่สามารถป้องกันได้อย่างมีประสิทธิภาพ การกั้นรูความดันที่เกิดจากการกระจกสื่อใช้ในอุตสาหกรรมอาหารและการดูแลสุขภาพอื่น ๆ เป็นอย่างมากและหัวทดสอบไม่มีรูแรงดัน. ไม่มีการอุดตันของสื่อ viscous ระหว่างกระบวนการวัด การออกแบบโครงสร้างบูรณาการเหมาะสําหรับการวัดความดันและการควบคุมสื่อ viscous เช่นเคลือบเคมีสีน้ํามันแร่
| ปริมาตรการทํางานเครื่องตรวจความดัน Diaphragm: | |
| ระยะการวัด | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | ≤0.1%FS |
| ไฮสเตเรซิส | ≤0.1%FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((ทั่วไป) ± 0.2% F.S/Year ((สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | Ex db IIC T6 จีบี |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.3kg |
ลักษณะสินค้าเครื่องตรวจความดัน Diaphragm:
1. ระยะการวัดที่กว้างขวาง, ตัวเลือกอินเตอร์เฟซความดันที่หลากหลาย
2ตัวเลือกสัญญาณออกที่หลากหลาย
3ปรับค่าศูนย์และขนาดเต็ม
4ความแม่นยําสูง การเชื่อมโยงกระบวนการที่ไร้สาระหลาย
การใช้งานเครื่องตรวจความดัน Diaphragm:
1เหมาะสําหรับการวัดก๊าซและของเหลวที่ไม่รสด้วย 316L
2อุตสาหกรรมการแพทย์, ยาชีวภาพ, และสุขอนามัยอาหารสําหรับการแปรรูปแบบที่ไร้สาระ
3. ใช้ในอุตสาหกรรมกระดาษและเคมี รวมทั้งสําหรับระดับน้ําเสียและเครื่องดื่ม สามารถวัดความดัน เหมาะสําหรับระบบควบคุมไฮดรอลิกและลม
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| ระเบียบสื่อสาร RS485 | 3.6 ~ 30V / แบตเตอรี่ | 4 สาย |
| ทิปการสั่งซื้อ |
1เมื่อเลือกผลิตภัณฑ์, กรุณาให้แน่ใจว่าสื่อที่เข้ากันได้กับส่วนสัมผัสของผลิตภัณฑ์ที่กําลังทดสอบ
2เมื่อสั่งซื้อ โปรดสังเกตว่าผลิตภัณฑ์ที่กันระเบิด ไม่รวมถึงจอดิจิตอล
3.เมื่อสั่งซื้อตัวส่งสัญญาณที่มีหัวจอ LCD หรือ LED การให้พลังงานของตัวส่งสัญญาณไม่ควรต่ํากว่า 20VDC
4เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ เราแนะนําให้คุณติดตั้งอุปกรณ์ป้องกันฟ้าคะนองในสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และไฟฟ้าถูกเชื่อมไว้อย่างน่าเชื่อถือ
5ระยะอุณหภูมิการทํางานที่ระบุของแหวน O ยางฟลอรีนคือ -20 °C ~ 250 °C เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า -20 °C ควรเลือกแหวนประปาชนิด EPDM O
6. ความยาวสายไฟฟ้าโดยธรรมดาคือ 1.5m และมีวัสดุ 3 ชนิดให้เลือก หากไม่มีคําแนะนําพิเศษ สามารถใช้วัสดุสายไฟฟ้าพอลิเอธีลีนได้หากคุณต้องการวัสดุเคเบิลที่แตกต่างกัน, กรุณาระบุในใบสั่งซื้อ
7. กรณีการสั่นแรงแรงแรงแรงกระแทกทันทีแรงไฟฟ้าแม่เหล็กหรือรังสีความถี่การขัดขวางและความต้องการพิเศษอื่น ๆ กรุณาแจ้งบริษัทของเราและระบุในคําสั่ง
| คู่มือการสั่งซื้อของชลัช เครื่องตรวจความดัน Diaphragm | ||||||||
| BP93420XX | เครื่องส่งแรงดัน | |||||||
| รหัส | การก่อสร้าง | |||||||
| IB | เครื่องส่งความดันทั่วไป | IX | แสดงเครื่องส่งแรงดัน | |||||
| IE | เครื่องส่งแรงกดกดบินที่ทนต่อการกระแทก | IIC/III | อุตสาหกรรมทั่วไป / เครื่องส่งแรงดันจอ | |||||
| IF | เครื่องส่งแรงดันกันความชื้น | IIE/IIIE | เครื่องส่งความดันทั่วไป/จอ | |||||
| IN | เครื่องส่งแรงดันพิเศษเครื่องปรับอากาศ | |||||||
| IC | เครื่องส่งความดันอุณหภูมิสูง | |||||||
| IQ1/IQ2 | กล่องฉากใหญ่ / เครื่องส่งความดันอุณหภูมิสูง | |||||||
| ระยะการวัด | - 100kPa... 0kPa~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa หรือ MPa | X: แสดงระยะวัดจริง | |||||||
| รหัส | พลังงาน | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | อื่นๆ | |||||||
| รหัส | สัญญาณออก | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||

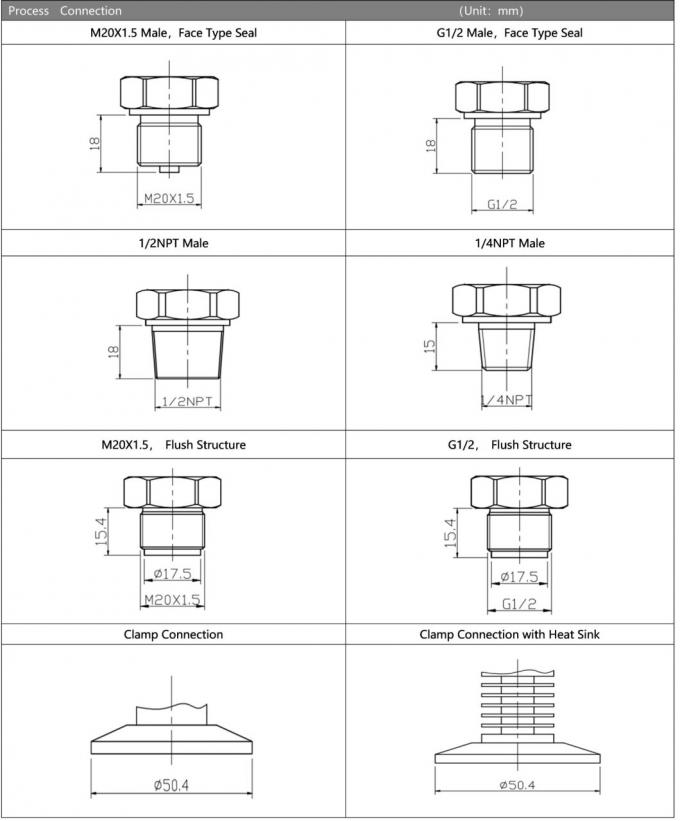

| รหัส | การเชื่อมต่อความดัน | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | อื่นๆ | |||||||
| รหัส | การเชื่อมต่อไฟฟ้า | |||||||
| B1 | ฮิชแมน | |||||||
| B2 | พล็อก PG7 | |||||||
| B3 | การออกของสายเคเบิลที่ปิด | |||||||
| B4 | 2088 กล่องอุตสาหกรรม | |||||||
| B5 | 2088 กล่องอุตสาหกรรมที่มีจอแสดง | |||||||
| B6 | อื่นๆ | |||||||
| รหัส | ประเภทความดัน | |||||||
| G | ความดันเครื่องวัด | |||||||
| A | ความกดดันอย่างแน่นอน | |||||||
| S | ความดันมาตรฐานที่ปิด | |||||||
