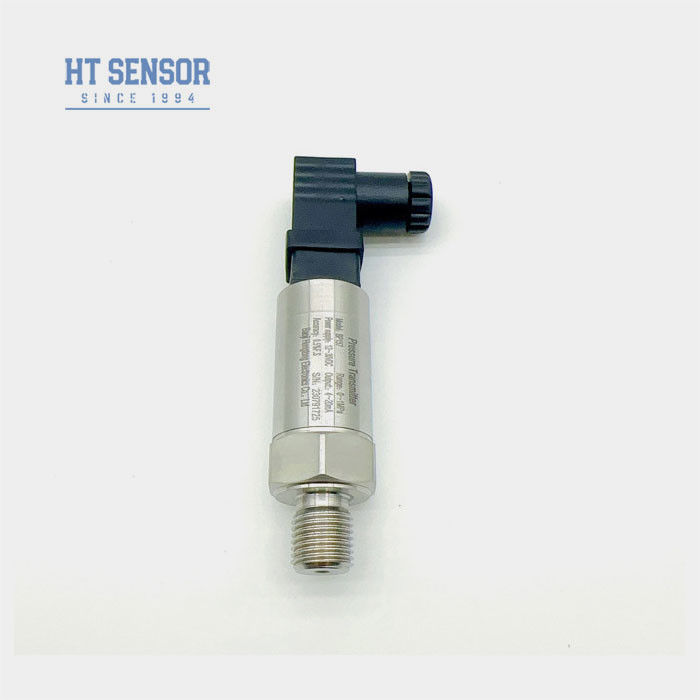

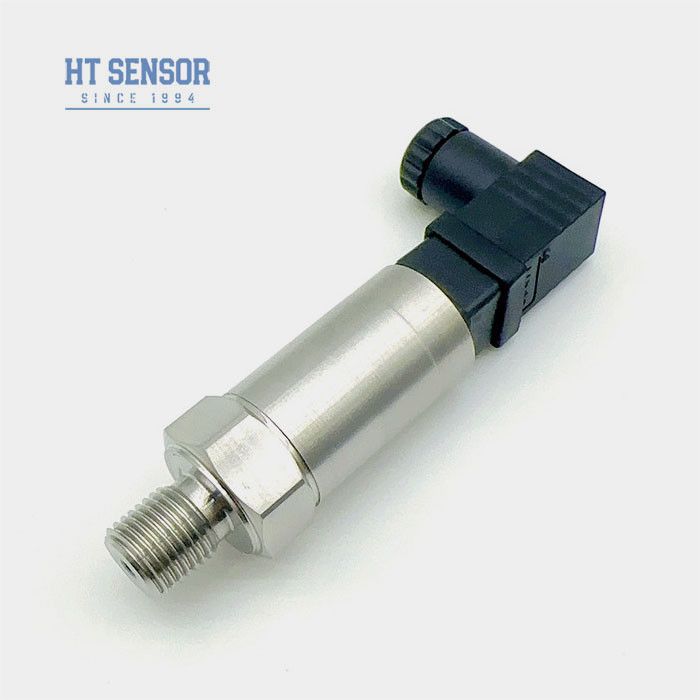

1/8NPT เครื่องส่งความดันซิลิคอน เครื่องตรวจจับความดันระดับน้ํา สําหรับการทดสอบความดันในท่อ
Product Details
| รุ่นหมายเลข: | BP157 | ความแม่นยำ: | ±0.5% |
|---|---|---|---|
| ประเภทการเชื่อมต่อ: | G1/4,1/4NPT, 1/8NPT | สัญญาณเอาต์พุต: | 4-20mA,0.5-4.5VDC |
| พลังงาน: | 24VDC,5VDC | ประเภทแรงดัน: | เกจวัดแรงดัน, แรงดันสัมบูรณ์, แรงดันปิดผนึก |
| อุณหภูมิของกระบวนการ: | -20 ℃ ~ 80 ℃ | ชื่อสินค้า: | เซ็นเซอร์ส่งสัญญาณความดัน |
| เกรดการป้องกัน: | IP65 | น้ําหนัก: | 0.2กก |
| เน้น |
1/8NPT เครื่องส่งความดันซิลิคอน,เครื่องส่งความดันซิลิคอนสําหรับท่อ,เซ็นเซอร์ความดันระดับน้ําสําหรับท่อ |
||
Product Description
เครื่องตรวจจับความดันของซิลิคอน เครื่องตรวจจับระดับน้ําสําหรับการทดสอบความดันในท่อ
เครื่องส่งแรงดัน BP157
การนําเสนอของเซ็นเซอร์ตัวส่งแรงดัน:
เครื่องส่งความดันสาย BP15 ใช้แกนที่เต็มไปด้วยน้ํามันในแผ่นกันความดันซิลิคอนสาย HT เป็นองค์ประกอบในการวัดสัญญาณวงจรการประมวลผลสัญญาณตั้งอยู่ในบ้านเหล็กไร้ขัดสินค้าได้รับการทดสอบอย่างเข้มงวดและการตรวจสอบการแก่ตัวของส่วนประกอบ,และผลิตภัณฑ์เสร็จ เพื่อให้การทํางานมั่นคงและน่าเชื่อถือ.
ลักษณะสินค้า:
- การออกแบบที่กระชับและแข็งแรง
- การแทรกแซงต่ออิเล็กทรอนิกส์
- เต็มผสมผสาน ปิด
- ป้องกัน IP65
- สัญญาณออกหลายตัว
การใช้งาน:
- เหมาะกับสแตนเลส 316L ก๊าซและของเหลวที่ไม่เกรี้ยว
- สาขาปิโตรเคมีและอุตสาหกรรมอื่น ๆ
- เครื่องบดอากาศ อุปกรณ์ระบายอากาศ
- ระบบควบคุมแบบไฮดรอลิกและปนิวเมติก
ปริมาตรการทํางาน:
| ระยะการวัด | 0kPa ∙ 10kPa... 10MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| ความดันเกิน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25°C | ± 0.25% (ทั่วไป) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| ความผิดพลาดอุณหภูมิ -ศูนย์ | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| ความผิดพลาดของอุณหภูมิ -Span | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| อุณหภูมิการชดเชย | 0-50 °C ((<35KPa), 0-70 °C ((มาตรฐาน)) -10 ~ 70 ((สามารถปรับปรุง) |
| อุณหภูมิการทํางาน | -20°C ~ 80°C |
| อุณหภูมิในการเก็บ | -40°C ~ 120°C |
| วัสดุบ้าน | 304 SS |
| วัสดุของแผ่นฉาก | 316L SS |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | Ex db IIC T6 จีบี |
| ระดับการคุ้มครอง | IP65 |
| วัสดุประปา | ยางฟลูโรหรือผูกเชือดเต็ม |
| น้ําหนัก | ~0.20kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4?? 20mA | 1230VDC | 2/3/4 สาย |
| 010/20mA |
3 สาย |
|
| 0/1 5V | ||
| 0/1?? 10 วอลต์ | ||
| 0.5 วาลต์ | 5VDC |
คู่มือสั่งซื้อ:
| BP15X | เครื่องส่งแรงดัน | ||||||||
| รหัส | การก่อสร้าง | ||||||||
| 5 | พล็อก Packard | 6 | สายด่วนที่ปิด 1.0 เมตร | ||||||
| 7 | เครื่องเชื่อม Mini DIN | 8 | เครื่องเชื่อม Hirschmann | ||||||
| ระยะการวัด | 0kPa ∙ 10kPa... 10MPa | ||||||||
|
(0-X) Kpa หรือ MPa |
X: แสดงระยะวัดจริง | ||||||||
| รหัส | พลังงาน | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | อื่นๆ | ||||||||
| รหัส | สัญญาณออก | ||||||||
| S1 | 4?? 20mADC | S5 | 020mADC | ||||||
| S2 | 1 ′′5VDC | S6 | 0 ราคา 10VDC | ||||||
| S3 | 0 ราคา 5VDC | S7 | 0.5?? 4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| รหัส | การเชื่อมต่อความดัน | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| รหัส | ประเภทความดัน | ||||||||
| G | ความดันเครื่องวัด | ||||||||
| A | ความกดดันอย่างแน่นอน | ||||||||
| S | ความดันมาตรฐานที่ปิด | ||||||||
