| สถานที่กำเนิด: | บาโอจี, จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE,RoHs,ISO9001 |
| หมายเลขรุ่น: | BP157 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | แพ็คเกจส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 5-8 วันทําการ |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, ที/ที |
| สามารถในการผลิต: | 5,000 ชิ้น / เดือน |
| รุ่นสินค้า: | BP157 | ระยะทาง: | 0~10KPa~20MPa |
|---|---|---|---|
| ผลิต: | 4-20mA /0.5-4.5VDC | แม่นยำ: | 0.25% หรือ 0.5% |
| วัสดุที่อยู่อาศัย: | 304ส | คะแนนการป้องกัน: | IP65 |
| รุ่น: | 1 | ||
| เน้น: | เครื่องตรวจจับความดันซิลิคอนขนาดเล็ก,เครื่องตรวจจับความดัน เครื่องตรวจจับน้ํามัน RoHs,เครื่องส่งความดันเนื้อหิน 4 20ma RoHs |
||

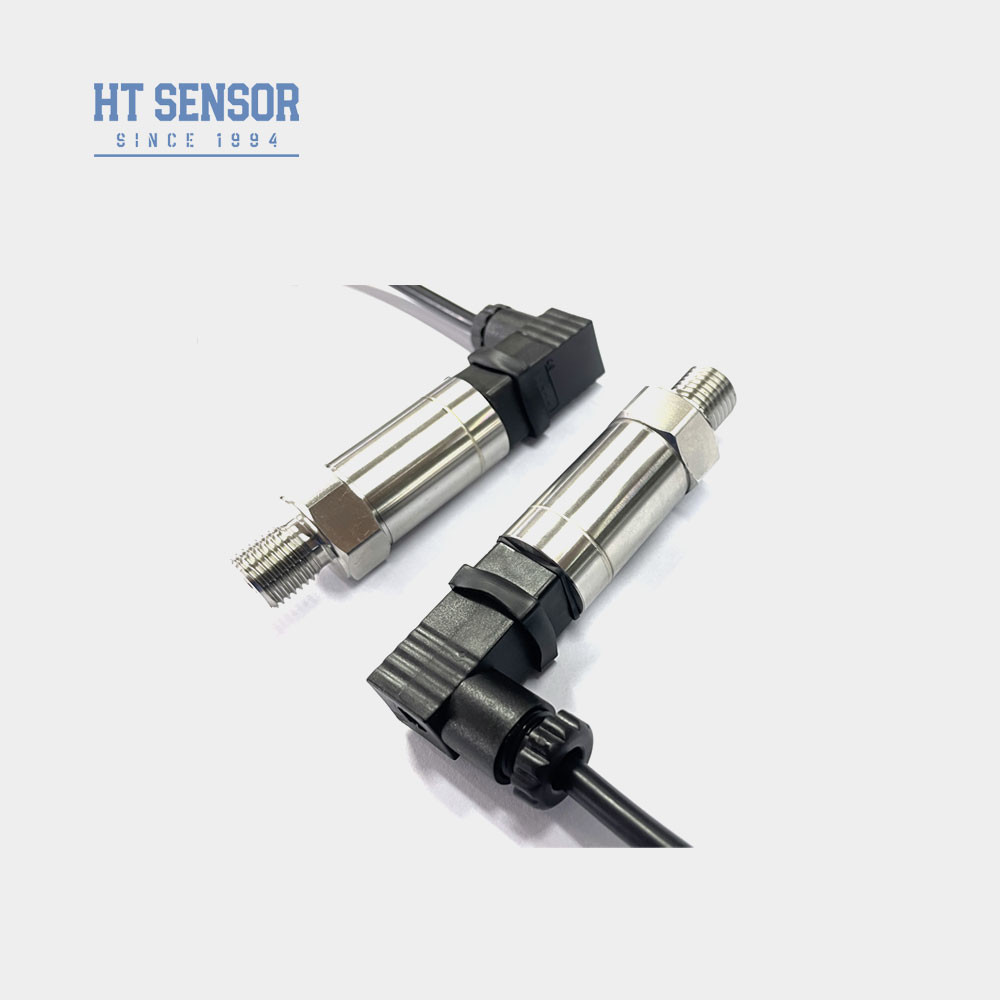

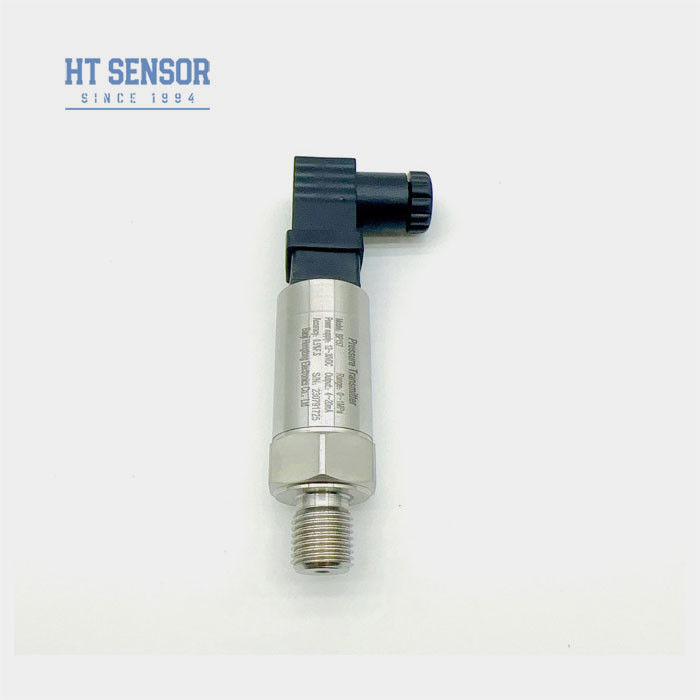

BP157 เครื่องถ่ายความดัน
การนําเสนอเซ็นเซอร์เครื่องส่งแรงดัน
เซ็นเซอร์ส่งความดันซิลิคอนกระจาย มีฟิล์มบางภายใน, ซึ่งทําจากวัสดุซิลิคอน. เมื่อแรงดันที่วัดมีผลต่อแผ่นกระจกกระจกกระจกกระจกกระจกจะบิดเบือนเล็กน้อย,และมีชุดของความต้านทานเล็ก ๆ บน กะบังลมเมื่อแผ่นผ่าตัดถูกบิดเบือน ส่งผลให้ค่าความต้านทานของแผ่นผ่าตัดเปลี่ยนแปลงเครื่องส่งแรงดันซิลิคอนกระจายมวลมักมีวงจรสะพานในตัวสะพานประกอบด้วยตัวต่อรองหลายตัว หนึ่งในตัวต่อรองนี้คือตัวต่อรองแบบพีเซอร์ เมื่อตัวต่อรองแบบพีเซอร์เปลี่ยน สะพานจะผลิตสัญญาณไฟฟ้าออกโดยวัดการเปลี่ยนแปลงของสัญญาณไฟฟ้าที่ออกมาจากสะพาน, คุณสามารถรู้โดยตรงขนาดของความดันที่วัดได้ สัญญาณออกสามารถเป็นแบบแอนาล็อก (เช่นความดันหรือกระแส) หรือดิจิตอล (เช่นรหัสดิจิตอล)
คุณสมบัติสินค้าของเซ็นเซอร์ตัวส่งแรงดัน:
การใช้งานของเซ็นเซอร์เครื่องส่งแรงดัน:
ปริมาตรการทํางานของเซ็นเซอร์ตัวส่งแรงดัน:
| ระยะการวัด | 0kPa ️ 10kPa... 5MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25°C | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70°C ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20°C ~ 80°C |
| อุณหภูมิในการเก็บ | -40°C ~ 120°C |
| การสั่นสะเทือน | 10g,55Hz 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.1kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
| 4?? 20mA | 1230VDC | 2/3/4 สาย |
| 010/20mA |
3 สาย |
|
| 0/1 5V | ||
| 0/1?? 10 วอลต์ | ||
| 0.5 วาลต์ |
5VDC |
การสั่งการการเดินทางของเซ็นเซอร์ตัวส่งแรงดัน
1เมื่อเลือกผลิตภัณฑ์ กรุณาให้แน่ใจว่าสื่อที่จะวัดจะเข้ากันได้กับส่วนที่ติดต่อของผลิตภัณฑ์
2เมื่อสั่งซื้อ กรุณาสังเกตว่าสินค้าแบบกันระเบิด ไม่รวมหัวจอดิจิตอล
3เมื่อสั่งซื้อเครื่องส่งสัญญาณที่มีหัวจอ LCD หรือ LED การบริการพลังงานสําหรับเครื่องส่งสัญญาณไม่ควรต่ํากว่า 20VDC
4. เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างน่าเชื่อถือ จึงแนะนําให้ผู้ใช้ติดตั้งอุปกรณ์ป้องกันสายฟ้าบนสถานที่ และให้แน่ใจว่าผลิตภัณฑ์และไฟฟ้าถูกเชื่อมไว้อย่างน่าเชื่อถือ
5ระยะอุณหภูมิการทํางานของวงจร O ยางฟลูโร คือ -20 °C ถึง 250 °C เมื่ออุณหภูมิการทํางานของผลิตภัณฑ์ต่ํากว่า -20 °C มันจําเป็นต้องเลือกประปาวงจร O EPDM
6. ความยาวสายไฟฟ้าโดยธรรมดาคือ 1.5m, มีให้เลือกในสามวัสดุ. หากไม่ระบุ, จะนํามาพร้อมกับวัสดุสายไฟฟ้าพอลิเอธิลีน.กรุณาระบุในลําดับ.
7สําหรับความต้องการพิเศษ เช่น ความสั่นแรงแรงแรงแรงกระแทกทันที ความรบกวนไฟฟ้าแม่เหล็กแรงหรือความถี่วิทยุ กรุณาแจ้งบริษัทของเราและระบุมันในคําสั่ง
