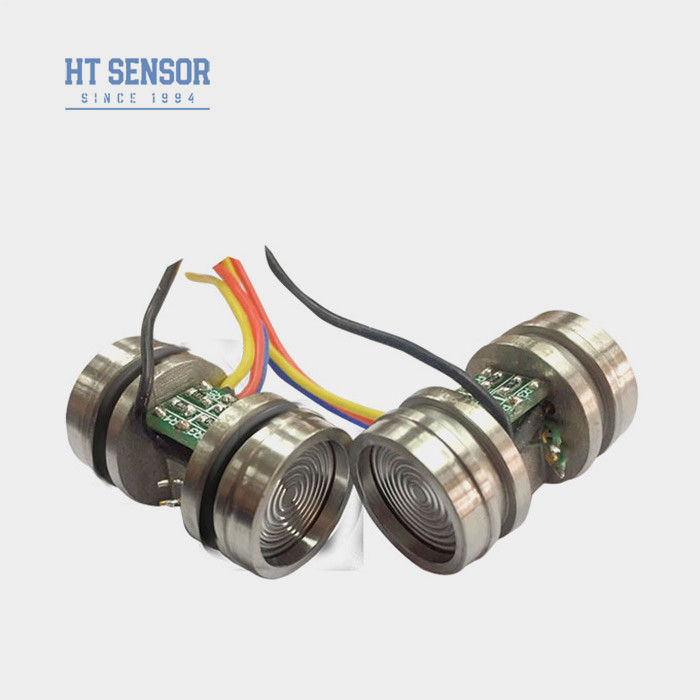

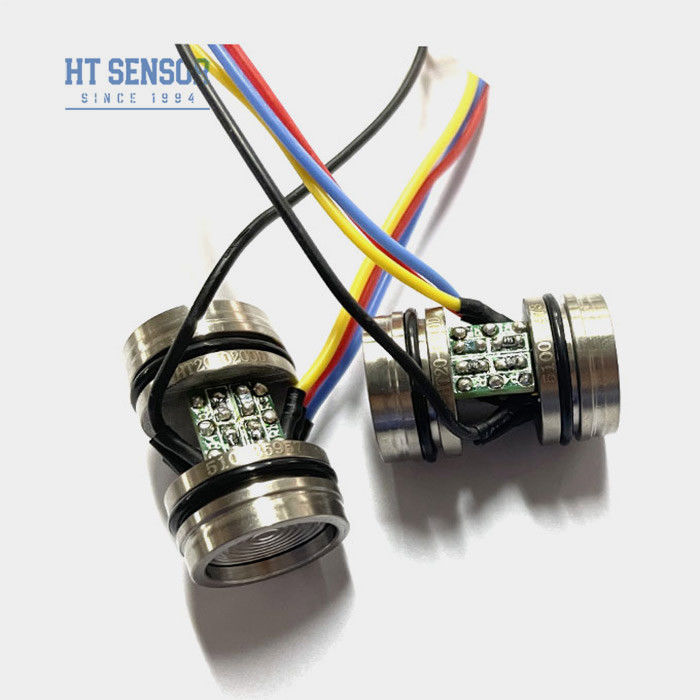

HT20V เครื่องตรวจจับความดันซิลิคอนกระจาย 10VDC เซลล์ตรวจจับความดันความแตกต่าง
Product Details
| หมายเลขรุ่น: | HT20V | ประเภทสายไฟ: | สี่สาย |
|---|---|---|---|
| สื่อการวัด: | ก๊าซและของเหลว | ปรับแต่ง: | ปรับแต่ง |
| พลัง: | 10VDC | แพคเกจการขนส่ง: | กล่องกระดาษ |
| พิมพ์: | เซ็นเซอร์ความดันดิฟเฟอเรนเชียลเพียโซรีซิสทีฟ | ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก |
| วัสดุ: | สแตนเลส | การปรับแต่ง: | มีอยู่ | คำขอที่กำหนดเอง |
| เน้น |
HT20V เครื่องตรวจจับความดันซิลิคอนกระจาย,เครื่องตรวจจับความดันซิลิคอนกระจาย 10VDC,เครื่องตรวจจับความดันความแตกต่างของ 10VDC Piezoresistive |
||
Product Description
HT20V 10VDC เครื่องตรวจจับความดันซิลิคอนกระจายต่างสําหรับการทดสอบความดันต่าง
การนําเสนอเซ็นเซอร์ความดันซิลิคอนกระจายความแตกต่าง
HT20V เป็นเซ็นเซอร์ความดันความแตกต่างเป็นอุปกรณ์ที่มีความรู้สึกต่อความดันความแตกต่าง ที่แยกกันด้วยแผ่นแผ่นกระจกสองชั้นจากสแตนเลสการวัดที่แม่นยําได้รับโดยการแยก กะบังลม และเติมน้ํามันซิลิโคนที่ซิลิโคนประกอบความรู้สึกความดัน. เซ็นเซอร์ใช้ชิปความดันซิลิคอนที่ก้าวหน้าระดับนานาชาติที่มีความมั่นคงสูงและความแม่นยําสูง และใช้ฐานซินเตอร์ที่ออกแบบโดยการปรับปรุงความเครียดกระบวนการผลิตของเซ็นเซอร์รวมถึง: แพทช์, การผสมสายทองคํา, การผสมฟิล์ม, การฉีดน้ํามันระยะว่างสูง, การบรรเทาความเครียดในการไหลเวียนความดัน, ความชราในอุณหภูมิสูง, การชดเชยอุณหภูมิ, ฯลฯ รูปทรง,ขนาดและวิธีการปิดของผลิตภัณฑ์ทั่วไปสอดคล้องกับผลิตภัณฑ์ทั่วไปในระดับนานาชาติของชนิดเดียวกัน, และความสามารถในการแลกเปลี่ยนกันเป็นอย่างดี พวกเขาถูกใช้อย่างแพร่หลายสําหรับความดันความแตกต่างและการวัดระดับในสื่อที่เข้ากันได้ในเหล็กไร้ขัด 316L
ลักษณะสินค้าของเซ็นเซอร์ความดันซิลิคอนกระจายต่าง:
- การทํางานที่มั่นคงและน่าเชื่อถือ
- ความทนทานสูงต่อความดันสแตติก
- ประหยัด
- การตรวจจับความดันความแตกต่าง
- อุปกรณ์ปรับความดัน
- การวัดระดับของของเหลว
- พลังงานไฟฟ้า: ≤10VDC
- ความดันออกแบบปกติ: 50% ของค่าเข้า (ปกติ)
- อัมพาตทางเข้า:4KΩ~20KΩ
- อุปทานการออก:2.5KΩ~6KΩ
- การเชื่อมต่อไฟฟ้า: สายไฟฟ้าอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางานของเซ็นเซอร์ความดันซิลิคอนกระจายต่าง: | ||||
| ระยะการวัด | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| แบบ | แม็กซ์ | หน่วย | ||
| ความเป็นเส้นตรง | ± 015 | ± 03 | % F.S | |
| ความซ้ํา | 0.05 | 0.1 | % F.S | |
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | |
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | |
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100 ± 1 | 100±2 | mV | |
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 25 | % F.S |
| ≥35kPa | ± 08 | ± 15 | % F.S | |
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S |
| ≥35kPa | ± 08 | ± 15 | % F.S | |
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| อุณหภูมิการทํางาน | -20~80 | oC | ||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | ||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กที่สุดระหว่าง 3 เท่าของขนาดเต็มหรือ 4MPa | |||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | |||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | ||
| วัสดุของแผ่นฉาก | 316L | |||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | |||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | |||
| โชค | 100 กรัม 11 มม. | |||
| เวลาตอบสนอง | ≤ 1 ms | |||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | |||
| ระบบเติม | น้ํามันซิลิคอน | |||
| น้ําหนัก | ~45 กรัม | |||
| ปริมาตรจะถูกทดสอบภายใต้สภาพต่อไปนี้: โลตติ้งคงที่ 10V และอุณหภูมิบริเวณ 25oC | ||||
| การก่อสร้างของเซ็นเซอร์ความดันซิลิคอนกระจายต่าง | |
| ขนาด |  |
| หมายเหตุ:ปลายออกคือปลายบวก หากมีการเปลี่ยนแปลงใด ๆ ในสีสาย, กรุณาดูฉลากติดตั้งกับเซ็นเซอร์สําหรับข้อมูลที่แม่นยํา | |
| การเชื่อมต่อไฟฟ้าและการชดเชยของเซ็นเซอร์ความดันซิลิคอนกระจายต่าง |
|
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
ความแน่นต่ออากาศที่จําเป็น
2ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระเงิน
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องความดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
| บริษัท |
| คําถามและคําตอบ |
.
.
